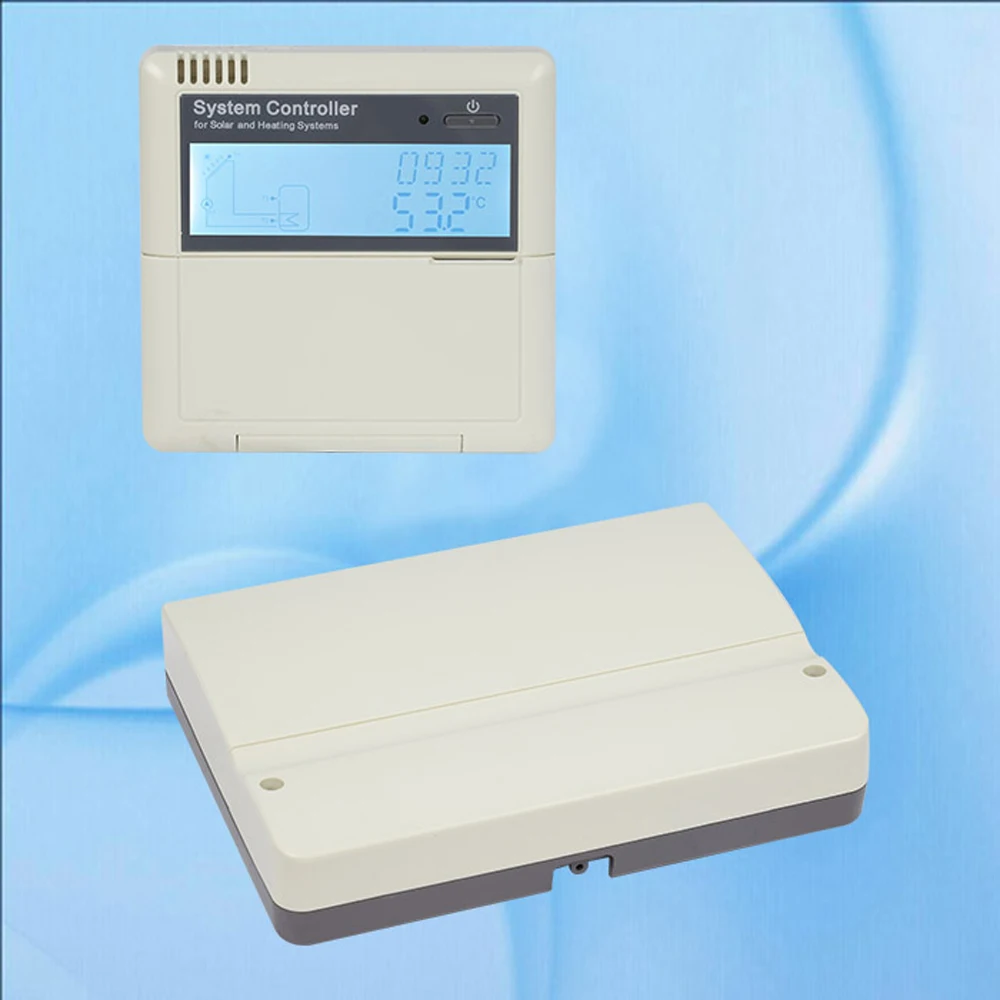

Умный Солнечный контроллер водонагревателя SR81

----- Для контроллера температуры сплит солнечной системы водонагревателя

 Краткое описание

Обновленная версия SR868C8
Точность измерения температуры: 0.1C
10 кнопок на передней крышке.
С отдельной клавиатурой

Емкость приложений

Максимальное количество коллекторов: 1
Максимальное количество резервуаров для хранения: 1
Максимальное количество реле: 4
Максимальное количество датчиков: 5
Максимальное количество приложений для визуализации: 1
FRT: 1 * Электронный расходомер роторного лопасти


Технические данные

Размер клавиатуры: 120 мм x 120 мм x 18 мм
Размер контроллера (версия 1,5 кВт): 187 мм x 128 мм x 46 мм
Размер контроллера (версия 3 кВт): 218 мм x 165 мм x 55 мм
Размер контроллера (версия 4 кВт): 218 мм x 165 мм x 55 мм
Источник питания: AC100-240V, 50-60 Гц.
Потребляемая мощность: <2,5 Вт
Номинальное импульсное напряжение: 2,5 кв
Корпус: пластик ABS
Тип защиты: IP41
Крепление: настенное крепление
Операция: 10 кнопок на передней крышке.
Точность измерения температуры: ± 0.1oC
Диапазон измерения температуры коллектора:-10oC ~ 220oC
Диапазон измерения температуры бака: 0oC ~ 110'C
Подходящая мощность насоса: 3 насоса можно подключить
Подходящая мощность HK (резервное Отопление):
1 шт. (версия 1,5 кВт) <1,5 кВт
1 шт. (3 кВт версия) <3 кВт---- 8 usd больше
1 шт. (4 кВт версия) <4 кВт---- 10 usd больше
Входы: 5 датчиков
1 шт. * Датчик Pt1000 (≤ 500'C) для коллектора (силиконовый кабель ≤ 280oC),
4 шт. * NTC10K, B3950 датчик (≤ 135'C) для бака, (ПВХ кабель ≤ 105'C),
1 * FRT роторный лопастный Тип Электронный поток mete

Выходы: 4 реле, для циркуляционного насоса и резервного нагрева
3 * электронное Магнитное реле, Макс. Ток 2А
HK реле (1.5KW версия): 10A
HK реле (версия 3 кВт): 15A
HK реле (версия 4 кВт): 20A
Температура окружающей среды:-10'C ~ 50'C.
Класс водонепроницаемости: IP41

Основная функция

Дата --- Настройка даты
Время нагрева --- Резервное Отопление
Круг --- Циркуляция горячей воды
Загрузка --- Настройка загрузки tank1
COL --- Collector1
Насос --- режим управления насосом
COOL --- функция охлаждения
AUX --- вспомогательная функция
MAN --- ручной режим
BLPR --- блокирующая функция защиты
OTDI --- функция термической дезинфекции
FS --- выбор типа расходомера.
UNIT---C-F выключатель
RST --- заводская установка
PASS --- набор паролей
Праздничная функция
Защита экрана
Защита от проблем
Проверка неисправностей

Система

Упаковочный лист

1 контроллер SR81

1 х сумка для аксессуаров

1 x Руководство пользователя

1 x датчик температуры PT1000 (& phi; 6*50 мм, длина кабеля 1,5 метра)

2 x датчик температуры NTC10K (& phi; 6*50 мм, длина кабеля 3 метра)

1x10 А кабель питания (Примечание: контроллер для электрического нагревателя 3000 Вт не имеет кабеля питания, пользователь должен подготовить кабель 2,5 мм2)

Примечание:

Есть 4 входа для NTC10K, B = 3950 температурного датчика, но только 2 датчика включены в стандартный список доставки; другой должен быть приобретен отдельно клиентом при необходимости.
