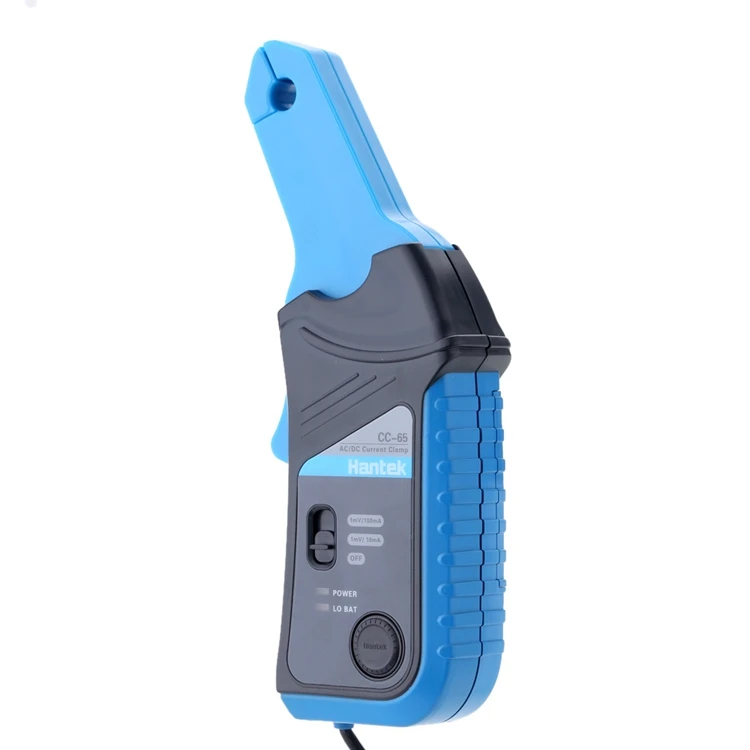

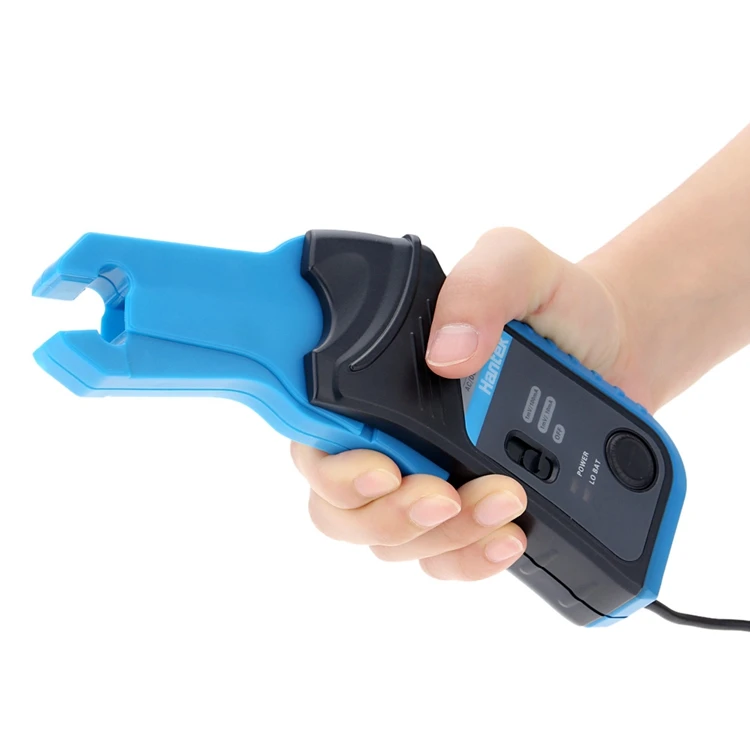

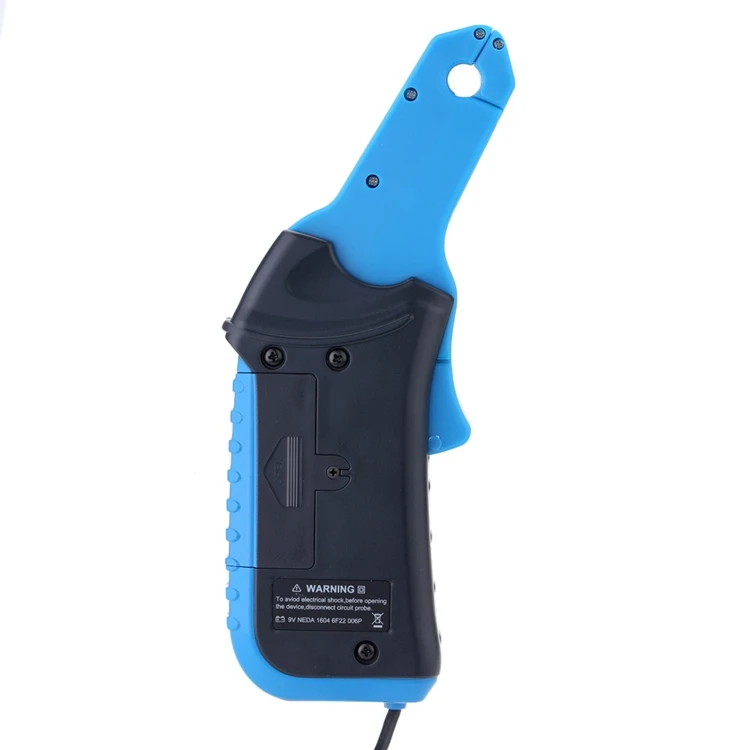

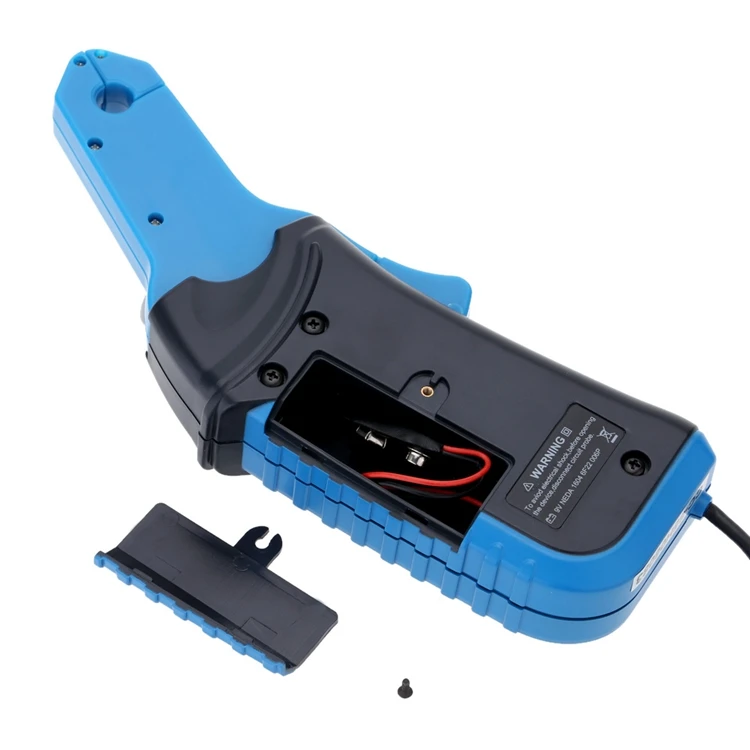

Hantek CC 65 AC/DC зажим измеритель преобразователь для цифровой мультиметр осциллограф

Hantek CC 65 AC/DC зажим измеритель преобразователь для цифровой мультиметр осциллограф

Это преобразователь, который позволяет вашему мультиметру измерять данные о токе и позволяет осциллографу измерять формы тока. При измерении переменного/постоянного тока с помощью токового зажима мультиметр или область применения может непосредственно измерять ток до 65А с частотой uo до 20 кГц. В этом способе нет необходимости сломать цепь или повлиять на изоляцию для измерения тока.

Частотный диапазон переменного/постоянного тока: до 20 кГц.
Эффективный диапазон измерения: 20mA до 65A DC.
Позволяет мультиметру измерять ток и позволяет осциллографу измерять ток.
Его преобразователь тока состоит из пермаллоя и элемента холла, которые линейно преобразуют переменный или постоянный ток в переменный или постоянный ток напряжения.

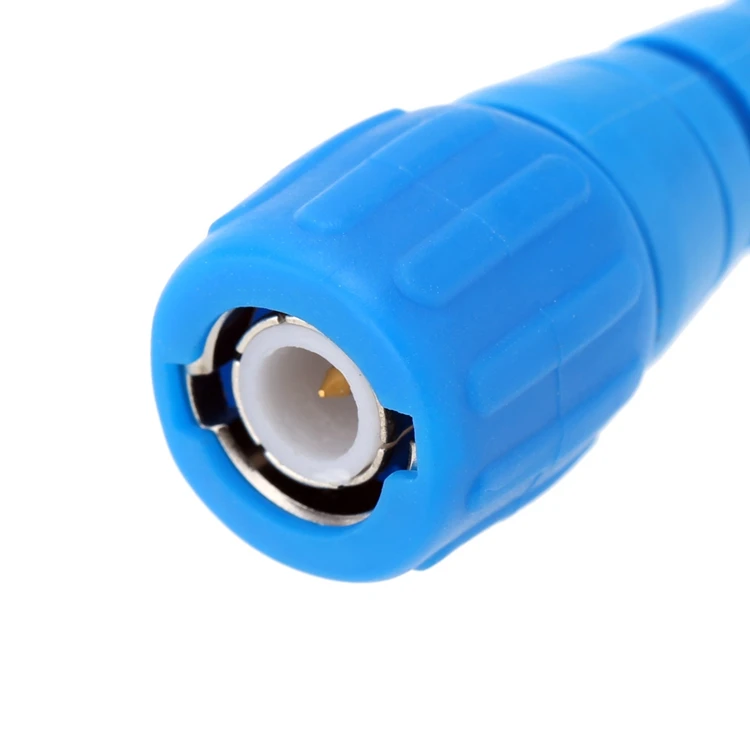

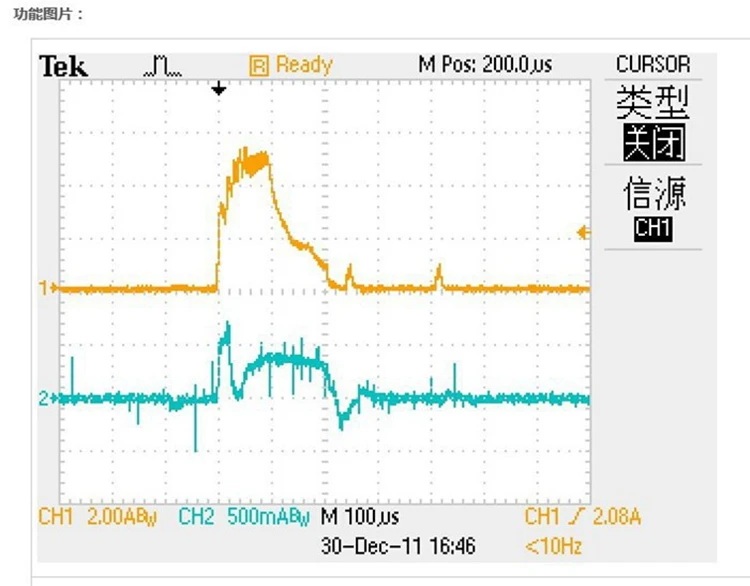

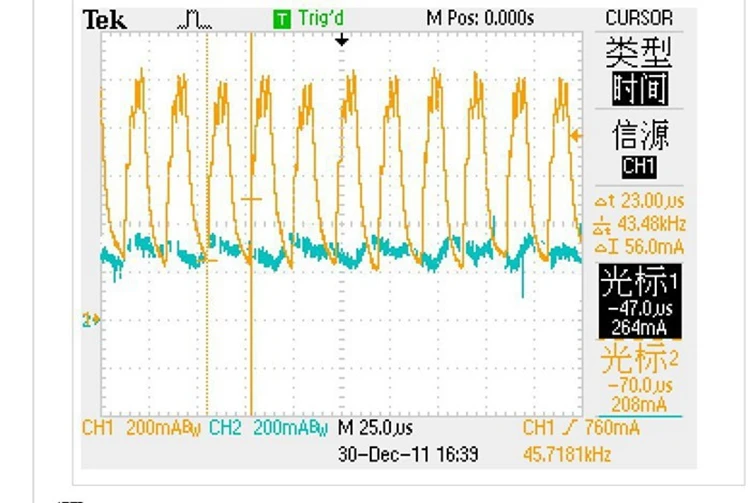

При подключении к осциллографу с помощью коннектора типа BNC вы сможете отслеживать ток волны.

Применение:
Измерение цепи питания и анализ неисправности;
Привод двигателя преобразователя частоты (или другой электроники) измерения;
Измерение электрооборудования.

±(2% ± 20 мА) 100 мА ~ 40 А;

±(4% ± 0.3A) 40A ~ 65A

±(2% ± 30 мА) 100 мА ~ 10 А (40 Гц ~ 2 кГц);

±(4% ± 30 мА) 100 мА ~ 10 А (2 кГц ~ 10 кГц);

±(6% ± 30 мА) 100 мА ~ 10 А (10 кГц ~ 20 кГц);

±(8% ± 30 мА) 10А ~ 15а (40 Гц ~ 20 кГц)

±(2% ± 30 мА) 200 мА ~ 40 А (40 Гц ~ 1 кГц);

±(4% ± 30 мА) 200 мА ~ 40 А (1 кГц ~ 2 кГц);

±(6% ± 30 мА) 200 мА ~ 40 А (2 кГц ~ 5 кГц);

±(8% ± 0.3A) 40A ~ 65A (40 Гц ~ 20 кГц)

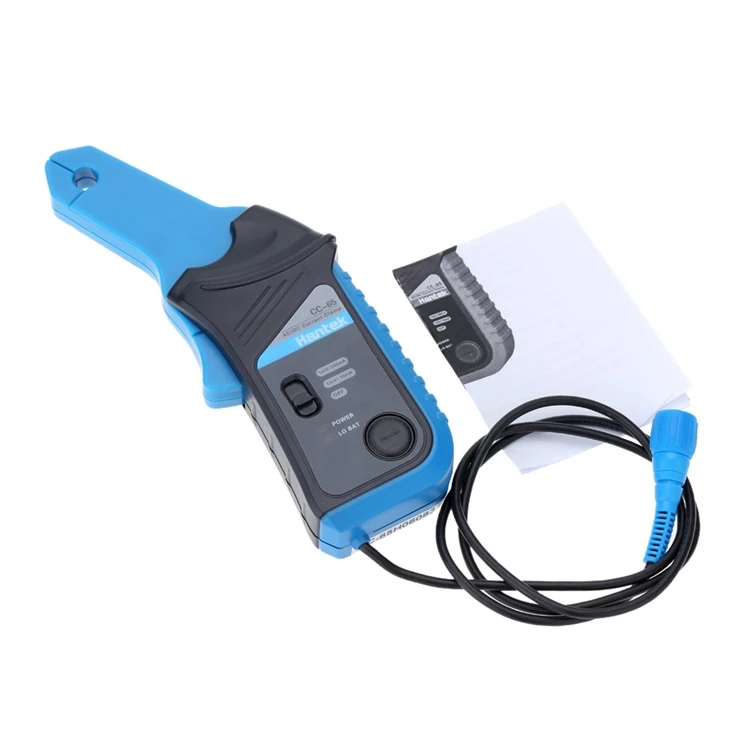

1 * токовый зажим с BNC вилкой

1 * Руководство пользователя (на английском языке)
