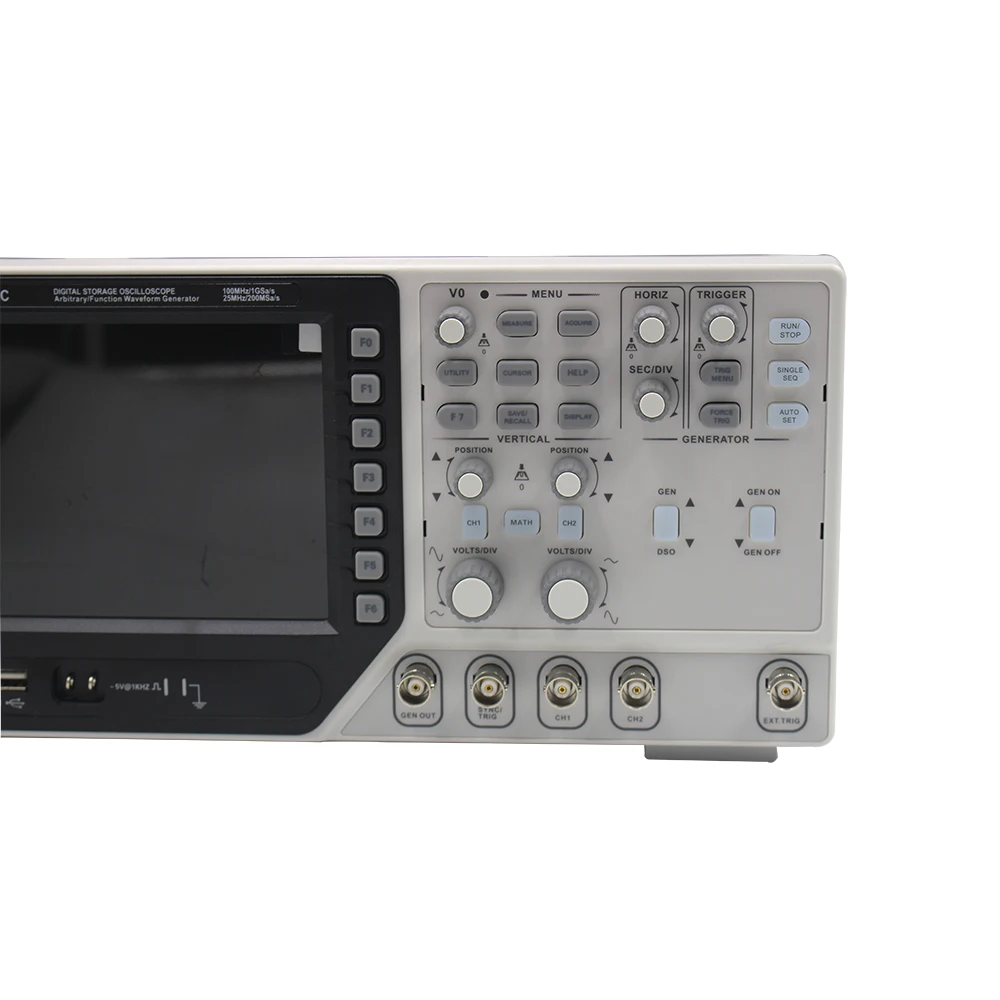

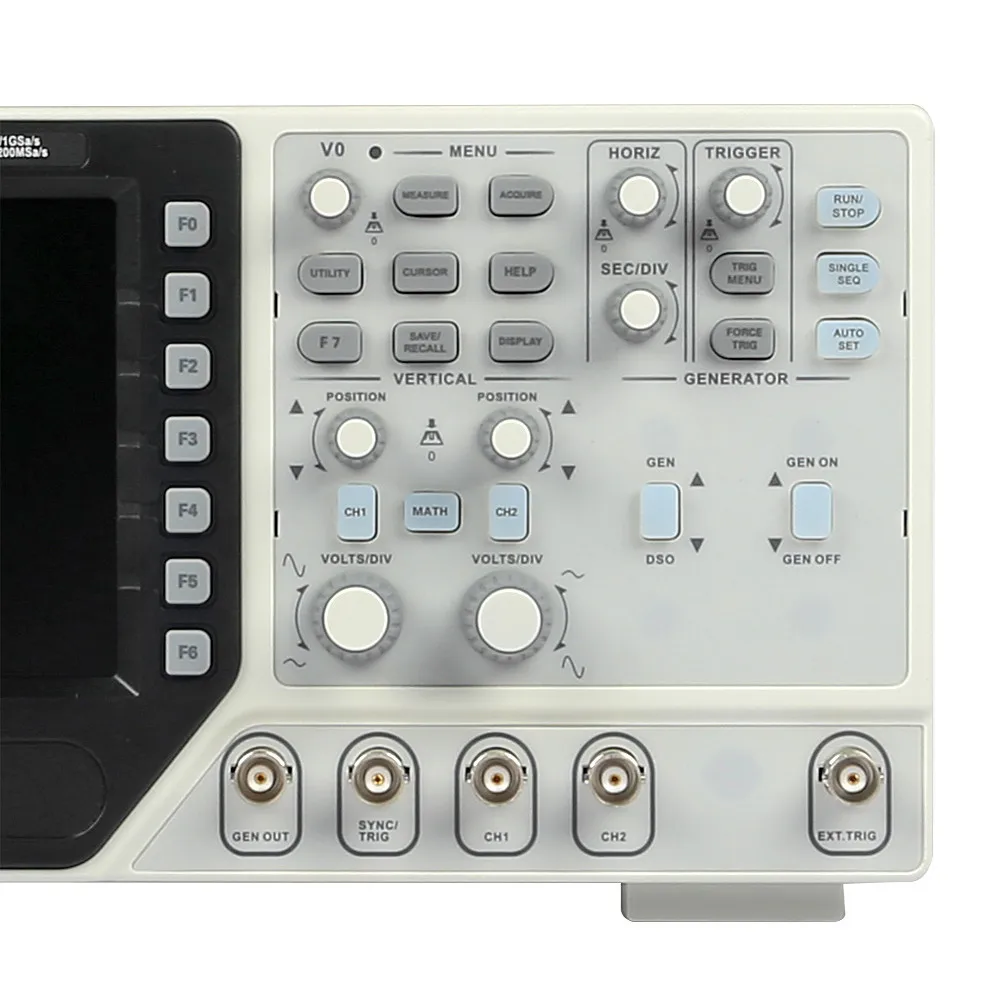

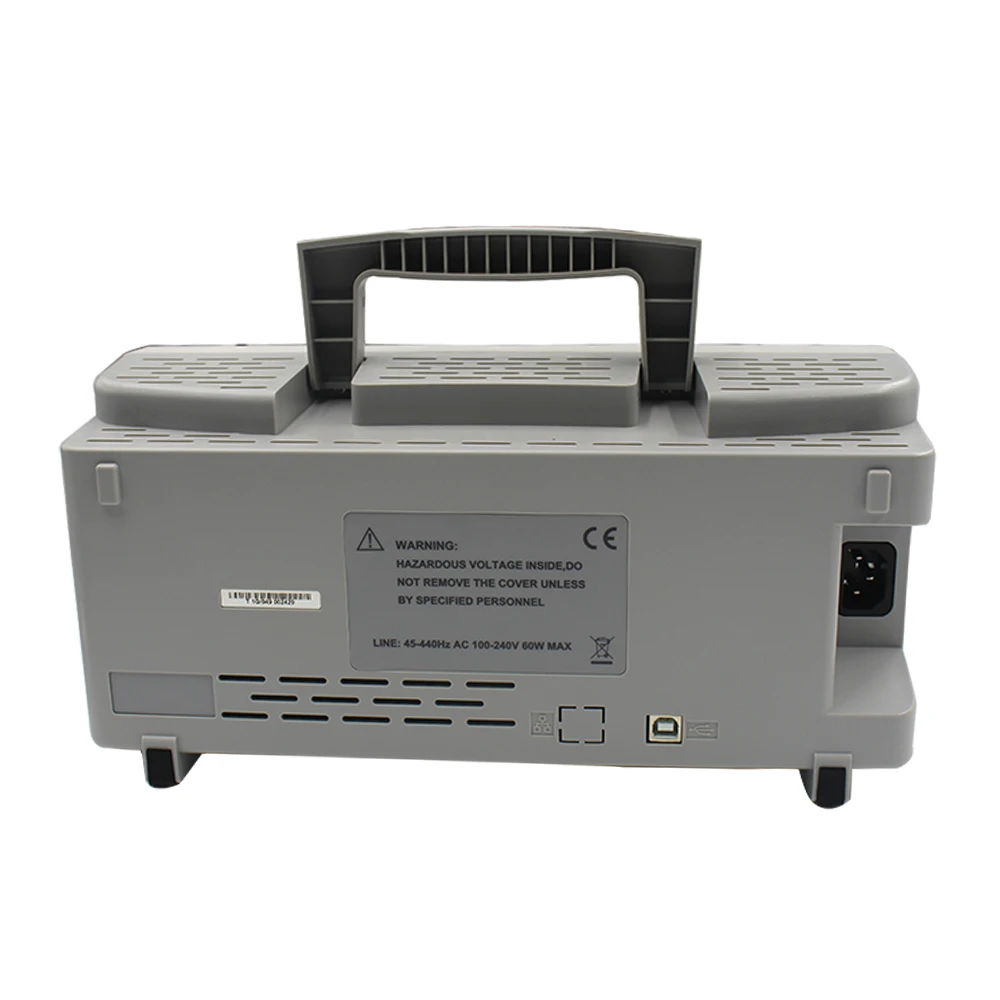

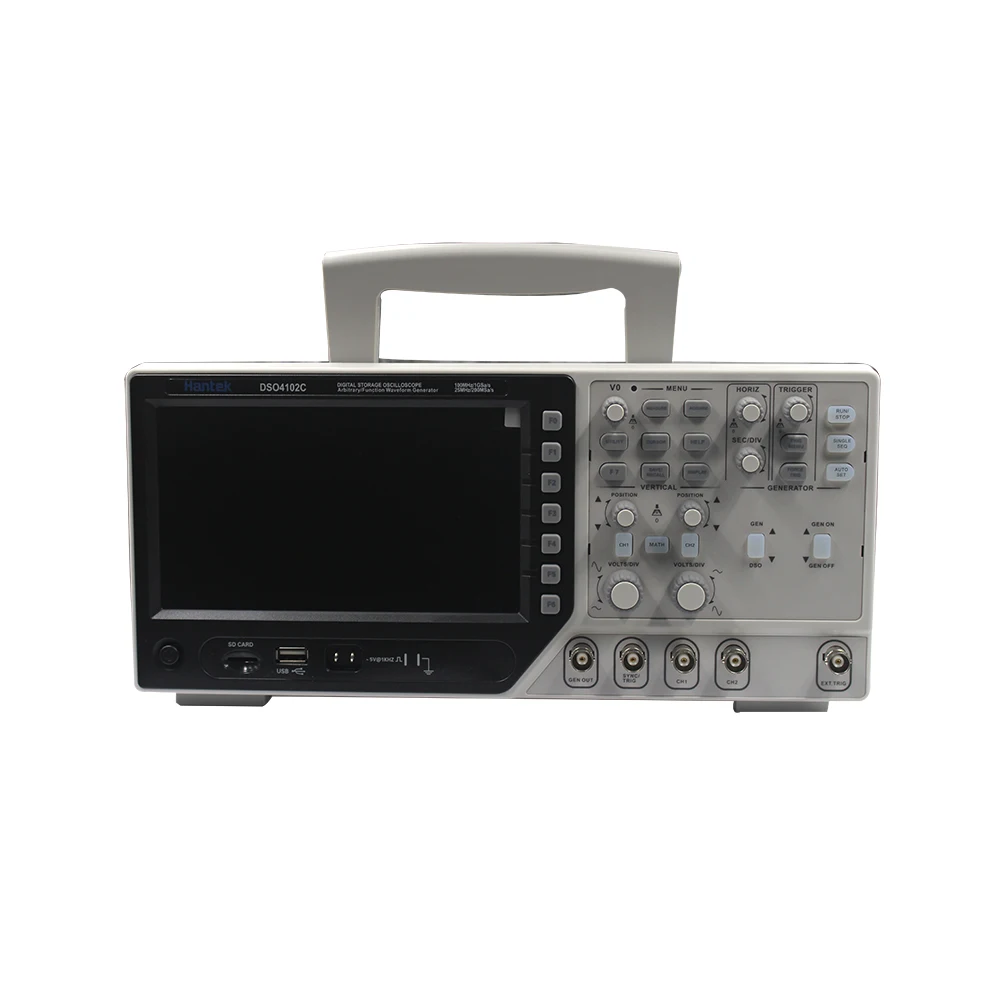

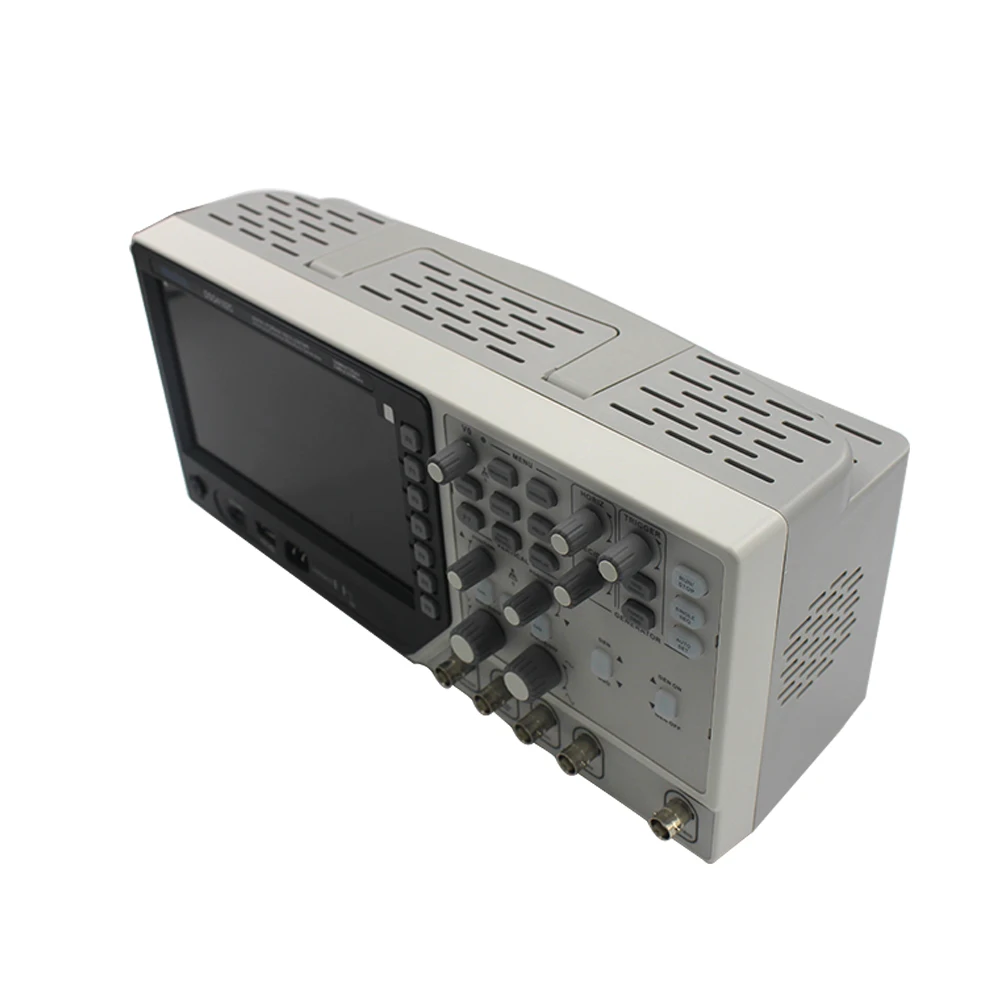

Hantek DSO4102C цифровой осциллограф 2CH 100 МГц Scopemeter с 1 канал произвольной/функция

Hantek DSO4102C цифровой осциллограф 2CH 100 МГц Scopemeter с 1 канал произвольной/функция генератор сигналов

Особенности 2 канальный цифровой осциллограф + произвольные/Функция генератор сигналов +Синхронизации сигнала+ Внешний триггер; Ключи для генератора osilloscope и формы волны разделены для удобного для того чтобы работать его одновременно; Большой и четкий дисплей (7 дюймов 64 K цветной ЖК-дисплей, разрешение 800x480), более четкий и реалистичный сигнал; Осциллограф: 1GSa/s частота дискретизации, 200/100/70 МГц полосы пропускания, более чем 20 видов автоматического измерения функции; Мощный Триггер Функция:Edge, видео, пульс, наклон, со временем, альтернатива; Генератор сигналов произвольной/функциональной формы:25 МГц, разрешение 12 бит, DDS 200 МГц,Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DCЛегко имитировать преобразователь. Поддержка sd-карты, функция VGA (опционально); Встроенный usb-хост, поддержка usb-флешка, USB интерфейс/sd-карта системы обновления

Модель

DSO4202CDSO4102CDSO4072CОсциллографЧастота дискретизацииДиапазон частоты дискретизации: 1GSa/sЭквивалентная частота дискретизации: 25GSa/sРежимы с приобретениемНормальныйОбычных данных толькоPeak DetectВысокочастотный и randon gith захватСредняяСреднее значение волны, выбор 4,8, 16,32, 64128ВходыВходы муфтаAC, DC, GNDВходные импеданса1MΩ±2% ‖20pF±3pFЗонд ослабления1X, 10XПоддерживается зонд коэффициент затухания1X, 10X, 100X, 1000XМаксимальная Вход НапряжениеCAT I и CAT II: 300 врм (10 ×)CAT III: 150 врм (1 ×);Категория установки II: отклонение при 20 дБ/десятилетие выше 100 кГц до 13 в пиковый переменный ток при 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно составлять менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен до 300 В. При превышении этих значений может возникнуть повреждение осциллографа.ГоризонтальныеЧастота дискретизации диапазон1GS/sСигнала интерполяция(Sin x)/xЗапись Длина40 KСек/DIV диапазонОт 2ns/div до 40 s/divОт 4ns/div до 40 s/divЧастота дискретизации и± 50 ppm (в течение любого интервала времени ≥1ms)Время задержки точностьПоложение диапазон2ns/div до 10ns/div;20ns/div до 80us/div; (-8div x s/div) до 40 мс;(-4div x s/div) до 20 мс;200us/div до 40 s/div; (-8div x s/div) до 400 sДельта время точность измерения
(Полная пропускная способность)Одиночный, нормальный режим: ± (1 интервал выборки + 100ppm × Чтение + 0,6ns);
> 16 средних значений: ± (1 интервал выборки + 100 ppm × Чтение + 0,4 нс);
Интервал выборки = s/div ÷ 200ВертикальныйВертикальный Разрешение8-плата сбора данных, все каналы выборки одновременноПоложение диапазон2 мВ/div до 10 В/divПропускная способность200 МГц100 МГц70 МГцВремя подъема на BNC (типичное)1.8ns3.5ns5nsАналоговый, диапазон пропускания в нормальных и средних режимах на BNC или с зондом, DC соединенный2 мВ/div до 20 мВ/div, ± 400 мВ; 50 мВ/div до 200 мВ/div, ± 1 в500 мВ/div до 2 В/div, ± 40 В; 5 В/div, ± 50 вМатематика+,-, *,/, FFTFFTОкна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;1024 пример точкаПредел пропускной способности20 МГцНизкочастотная характеристика (-3 дБ)≤ 10 Гц на BNCDC точность усиления± 3% для нормального или среднего режима приема, 5 В/div до 10 мВ/div;± 4% для нормального или среднего режима приема, 5 мВ/div до 2 мВ/divТочность измерения постоянного тока,
В среднем режиме приобретенияПри вертикальном смещении равен нулю, и N≥16: ± (3% × Чтение + 0,1div + 1mV) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не ноль, и N≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавить 2 мВ для настроек от 2 мВ/div до 200 мВ/div; добавить 50 мВ для настроек от 200 мВ/div до 5 В/divВольт повторяемость измерения, средний режим приемаДельта-Вольт между двумя средними уровнями сигнала ≥16, приобретенными при одинаковой настройке и условиях окружающей средыСпусковая системаТипы запускаКрай, видео, пульс, наклон, со временем, альтернативаИсточник запускаCH1, CH2, EXT, EXT/5, линии переменного токаРежимы запускаАвто, нормальный, одиночныйТип МуфтыПостоянный ток, переменный ток, отклонение шума, отклонение ВЧ, отклонение НЧЧувствительность триггера
(Тип триггера кромки)DC (CH1, CH2):1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;DC (EXT):200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц;DC (EXT/5):1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;AC: ослабляет сигналы ниже 10 Гц;ВЧ-отклонение: ослабляет сигналы более 80 кГц;Отклонение НЧ: то же самое, что и ограничения постоянного тока для частот выше 150 кГц; ослабляет сигналы ниже 150 кГцДиапазон уровня запускаCH1/CH2: ± 8 подразделений от центра экрана;EXT: ± 2 V;EXT/5: ± 6 вТочность триггерного уровня (типичная) для сигналов, имеющих подъем и падение раз ≥20nsCH1/CH2: 0.2div × Вольт/div в пределах ± 4 подразделений от центра экрана;EXT: ± (6% настройки + 40 мВ);EXT/5: ± (6% настройки + 200 мВ);Установить уровень до 50% (Типичный)Работает с входными сигналами ≥50 ГцВидео триггерВидео триггер ТипCH1, CH2: пик-пик амплитуда 2 отдела;EXT: 400mV;EXT/5: 2 вФорматы сигналов и скорость поля, тип триггера видеоПоддержка систем передачи NTSC, PAL и SECAM для любого поля или любой линииВыравнивание диапазон100ns ~ 10 sИмпульса Ширина триггерИмпульса Ширина Режим триггераТриггер, когда (<,>, =, или & ne;); Положительный импульс или отрицательный импульсИмпульса Ширина триггерныйРавный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: Если импульс более узкий, чем указанная ширина, ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает при продолжении импульса дольше времени, указанного как ширина импульса.
Меньше: ТРИГГЕРНАЯ точка является задней кромкой.
Больше, чем (также называется сверхурочным триггером): осциллограф срабатывает, когда импульс продолжает дольше, чем время, указанное как ширина импульсаИмпульса Ширина диапазон20ns ~ 10 sНаклон триггераНаклон триггера РежимТриггер при (<,>, = или & ne;); положительном наклоне или отрицательном наклонеНаклон триггера точкаРавный: осциллограф срабатывает, когда наклон волны равен установленному наклону.Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.Больше: осциллограф срабатывает, когда наклон волны превышает установленный наклон.Временной диапазон20ns ~ 10 sOvertime триггерСо временем режимПоднимающийся край или падающий крайВременной диапазон20ns ~ 10 sАльтернатива триггерТриггер на CH1Внутренний триггер: край, ширина импульса, видео, наклонТриггер на CH2Внутренний триггер: край, ширина импульса, видео, наклонЧастота срабатывания счетчикИндикация Разрешение6 цифрТочность (типичная)± 30 ppm (включая все погрешности в частоте и ± 1 количество ошибок)Диапазон частотПодключение переменного тока, от 4 Гц до номинальной полосы пропусканияИсточник сигналаШирина импульса или режимы триггера: все доступные источники триггераСчетчик частоты измеряет источник триггера в любое время, в том числе, когда приобретение осциллографа останавливается из-за изменений в состоянии запуска, или приобретение одного события съемки завершилось.Режим запуска ширины импульса: осциллограф подсчитывает импульсы значительной величины внутри окна измерения 1 s, которые считаются вызывающими события, такие как узкие импульсы в импульсном шлейфе PWM, если установлен <режим и ширина установлена в относительно небольшое время.Режим триггера Edge: осциллограф отсчитывает все края достаточной величины и корректной полярности.Режим запуска видео: счетчик частоты не работает.ИзмеренияИзмерения курсорРазница в напряжении между курсорами: △VРазница во времени между курсорами: △TОбратная связь △T в герцах (1/& Delta; T)Авто MeasuermentЧастота, период, средний, Pk-Pk, Cycli RMS, минимальный, максимальный, время подъема, время падения,+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + Duty,-Duty, Vbase, Vtop, Vmid,Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,FRF, FFR, LRR, LRF, LFR, LFFИсточник сигнала режимВолновое сопротивлениеDC-25MHzЧастота дискретизации200 MHzDDSФорма выходного сигналаПроизвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DCЧастота Разрешение0.1%Сигнала глубина2KSaВертикальный Разрешение12bitСтабильность частоты<30ppmДиапазон сигнала-3,5 В ~ + вВыход сопротивление50ΩВыход ток50mA Ipeak = 100mAСистемы BW25 мКоэффициент гармонических искажений-50dBc (1 кГц),-40dBc (10 кГц)Общие ОсобенностиДисплейДисплей Тип7-дюймовый 64 K цветной TFT (по диагонали жидкокристаллический)Разрешение дисплея800 горизонтальных на 480 вертикальных пикселейДисплей контрастРегулируемый (16 передач) с индикатором ходаЗонд компенсатора ВыходВыходное напряжение (типичное)О 5Vpp в ≥1MΩ нагрузкиЧастота (типично)1 кГцПитаниеПоставка Напряжение100-120VACRMS (± 10%), от 45 Гц до 440 Гц, CATⅡ120-240VACRMS (± 10%), от 45 Гц до 66 Гц, CATⅡМощность потребление<30 ВтПредохранитель2A, T рейтинг, 250 ВОкружающей средыТемператураРабота: от 32 ℉ до 12 ℉ (от 0 ℃ до 50 ℃);Нерабочий: от-40 до 159,8 ℉ (от-40 до + 71 ℃)Способ охлажденияКонвекцииВлажность+ 104℉ или ниже (+ 40℃ или ниже): ≤90% относительной влажности;106℉ к 122℉ (+ 41℃ до 50℃): ≤ 60% относительной влажностиВысотаРабота: ниже 3000 м (10000 футов);Не работает: ниже 15000 м (50000 футов)МеханическиеРазмерДлина 385 мм, ширина 200 мм, высота 245 ммВес3,5 кг (с упаковкой); 2,08 кг (без упаковки)
