Новый модернизированный eSmart3-20A MPPT регулятор солнечного заряда 12 В 24 в 36 в 48 в автоматическое управление Подсветка ЖК-дисплей Макс 150 в вход RS485 связь с ПК

Введение:

Серия eSmart3-это третье поколение контроллера eSmart mppt, основанное на контроллере eSmart1, eSmart2 series mppt, мы обновляем дисплей с ЖК-дисплеем задней подсветки, способом контроля нагрузки, способом подключения, внутренняя структура, уменьшает статическое Автономное потребление в режиме ожидания, энергосбережение и многое другое просто для небольшой системы. и т. Д. Он оснащен эффективным алгоритмом управления MPPT для отслеживания максимальной точки мощности PV-массива. Значительно улучшает использование солнечной панели. Его Интеллектуальный ЖК-дисплей и верхний ПК, в основном удобный для клиентов для проверки, записи и настройки параметров. Он широко используется в Автономной солнечной системе, солнечной базе связи, бытовых солнечных системах, уличных солнечных системах, полевом мониторинге и других областях и т. д.

Выберите eSmart3, более умный в жизни!

Напряжение системы:Автоматическое распознавание DC12V/24 V/36 V/48 V

Номинальный ток:20A 30A 40A 50A 60A

Максимальное PV (voc) напряжение:DC150V

1 Высокоэффективный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования всей машины до 98%;

2 12В/24В/36В/48ВСистема автоматического распознавания, пользователи могут использовать его в различных системах удобно.

3 максимальное входное напряжение PV:DC150V

4 режима зарядки: три этапа (быстрая зарядка, постоянный заряд, Плавающий заряд). Это продлевает срок службы батарей.

5 Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV, контроль времени, режим PV & Time control.

6uРекомендуемые типы батарей: Затопленные, герметичные свинцово-кислотные, гелевые батареи. Другие типы батарей также могут быть определены.

7 большая часть информации может быть предоставлена ЖК-дисплеем, таким как: номер модели, входное напряжение PV, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, рабочее состояние и так далее.Также информацию о клиенте, такую как название компании, веб-сайт и логотип, можно добавить в программное обеспечение Solar Eagle.

8  RS485 связь, мы можем предложить протокол связи также, это удобно для управления интеграции пользователя.

9 сертификатов CE, RoHS, FCC. Мы можем помочь клиентам одобрить другие сертификаты.

101 год гарантии. И От 3 до 10 лет также может быть предоставлен Расширенный гарантийный сервис.

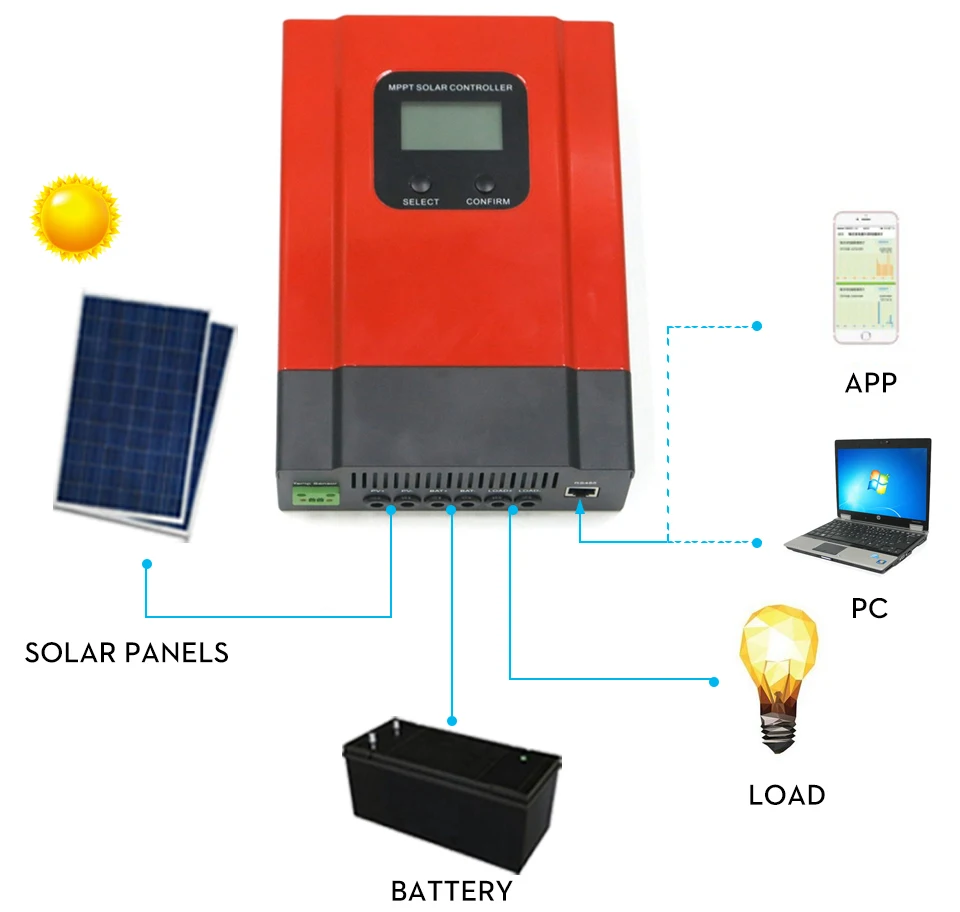

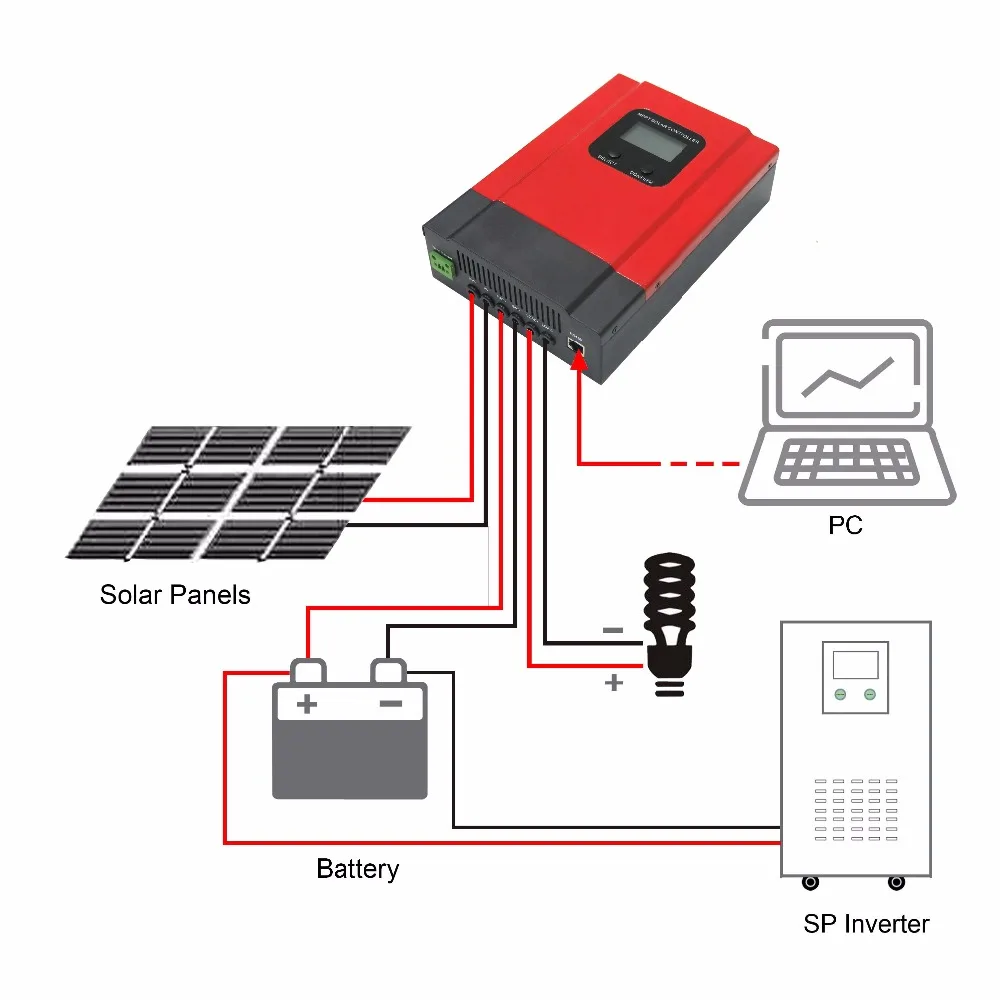

Схема подключения контроллера MPPT:

Отображение и настройка параметров:

Информация о ЖК-дисплее

Установите тип батареи и режим контроля нагрузки

Параметр:

Модель

20А

30A

40А

50A

60А

ESmart3-12V/24В/36В/48В-серия

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Эффективность MPPT

≥ 99.5%

Тип системы

DC12V/24 V/36 V/48 V

Автоматическое распознавание

Входная характеристика

PV Макс. Напряжение (VOC)

Система 12В/24В/36В/48В

150 в

Высокая точка защиты входного напряжения

Система 12В/24В/36В/48В

150 в

Номинальная мощность PV

12В система

260 Вт

390 Вт

520 Вт

650 Вт

780 Вт

24В система

520 Вт

780 Вт

1040 Вт

1300 Вт

1560 Вт

36В система

780 Вт

1170 Вт

1560 Вт

1950 Вт

2340 Вт

48В система

1040 Вт

1560 Вт

2080 вт

2600 Вт

3120 Вт

Характеристика заряда

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Метод зарядки

3-этап: постоянный ток (быстрая зарядка)-постоянное напряжение-плавающая зарядка

Выбор типов батарей (по умолчанию используется гелевая батарея)

12В/24В/36В/48В

Затопленный, герметичный свинцово-кислотный, гелевый Аккумулятор

(Другие типы батарей также могут быть определены)

Номинальный ток заряда

12В/24В/36В/48В

20А

30A

40А

50A

60А

Характеристики выходного разряда

Выходное напряжение

На основе напряжения батареи

Выходной контроль

Режим включения, режим выключения, режим управления напряжением PV, контроль времени, управление временем PV +

Дисплей/коммуникация

ЖК-дисплей/верхняя часть ПК (RS485)

Тип системы, напряжение PV, напряжение зарядки, зарядный ток, мощность зарядки, температура

Другие параметры

Функция защиты

Да

Термические методы

Вентилятор охлаждения

Размер упаковки ДхШхВ (мм)

289*204*101

306*210*120

Вес нетто (кг)

2,3

2,6

Вес брутто (кг)

3

3,5

Тип механической защиты

IP 25
