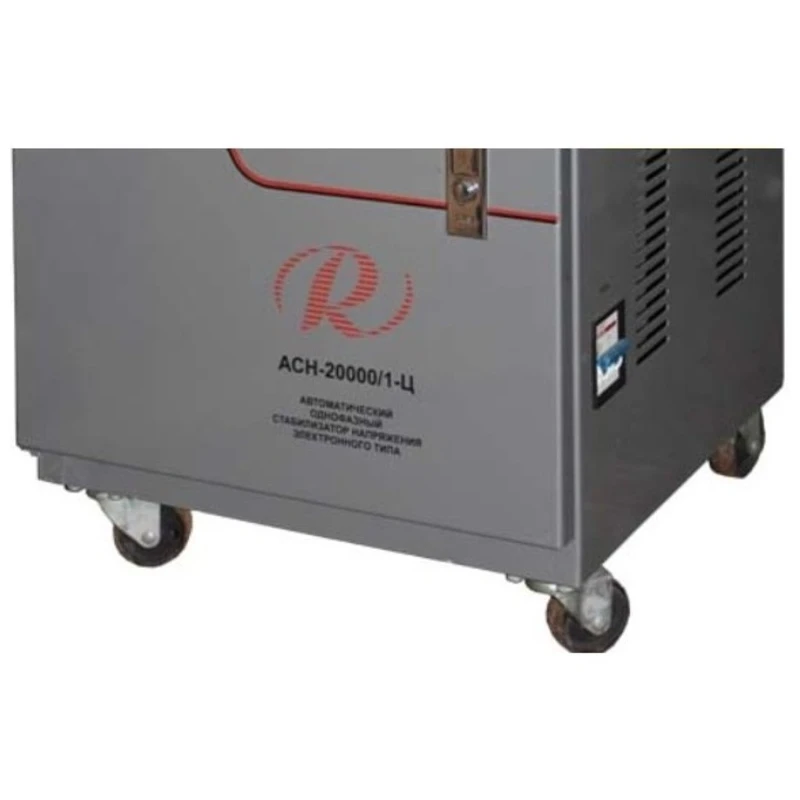

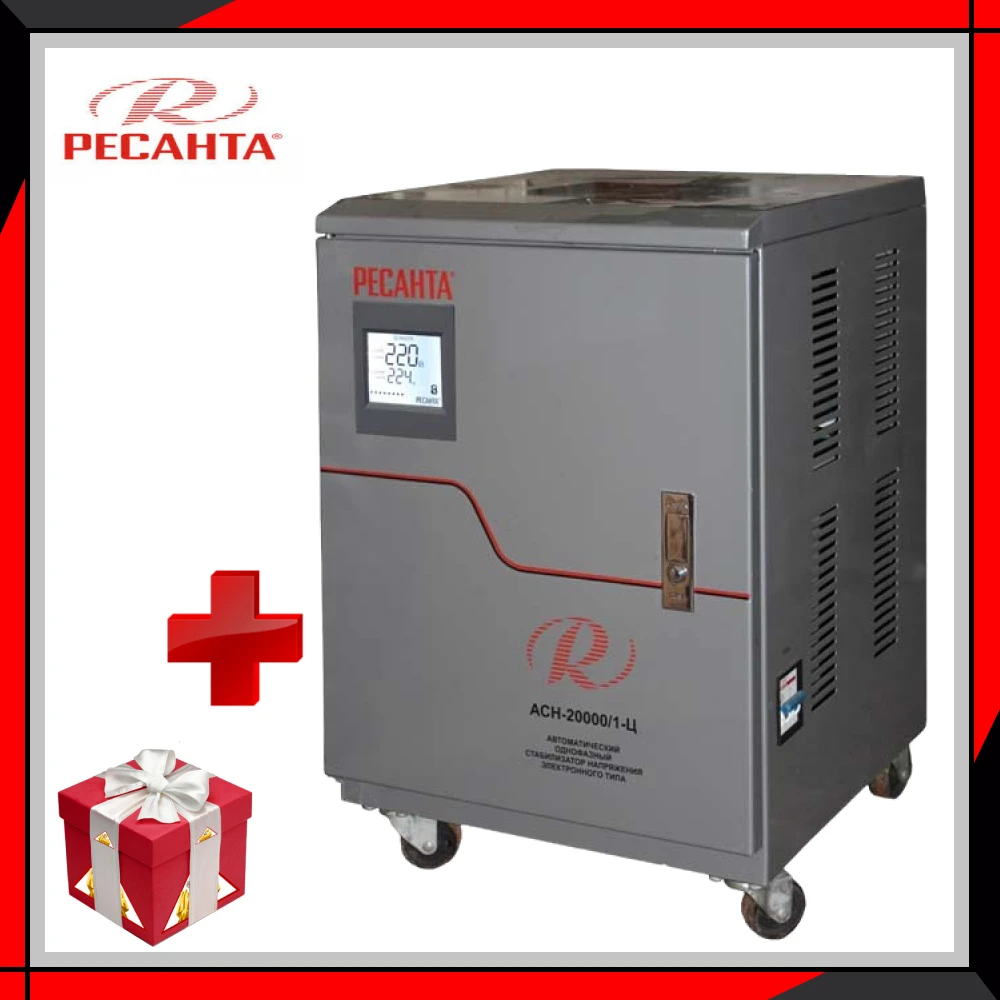

Стабилизатор напряжения Ресанта АСН 20000/1-Ц релейного типа предназначен для выравнивания входного напряжения и защиты приборов от перепадов напряжения с суммарной мощностью до 20 кВт. Работает с напряжением 220В с точностью до +/-8%. Устройство оснащено фильтрами сетевых помех, предотвращающими искажение частотной синусоиды, микропроцессорным управлением и цифровым индикатором напряжения, на котором отображаются параметры напряжения. Превышение пределов поддерживаемого входного напряжения автоматически отключает подачу питания. Прочный корпус защищает внутренние узлы аппарата от повреждений. Аппарат может обеспечить безопасную работу как любого вида бытового оборудования, включая системы освещения, отопления, кондиционирования, так и мощных электроприборов в производственных и жилых комплексах. В конструкции стабилизатора предусмотрены колеса для удобной транспортировки.

Стабилизатор релейного типа за счет своего принципа работы позволяет моментально реагировать даже на самые значительные и частые изменения напряжения всети и предотвратить выход оборудования из строя.Номинальная мощность при входящем напряжении190В составляет20000Вт.Количество фаз= 1.

Принцип действия

Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле.Поэтому данный вид стабилизаторов называется"релейный".

Катушка в данном стабилизаторе разделена отводами на4части,каждый отвод подсоединён к своему реле(разница между реле до30В).Регулировка происходит как бы перепрыгиванием с отвода на отвод,пропуская часть витков(осуществляется ступенчатая регулировка),за счёт этого погрешность выходного напряжения в данном стабилизаторе возрастает до8%,т.е. 17,6В.Т.к.регулировка в данном стабилизаторе осуществляется путём переключения реле(реле имеет принцип выключателя),за счёт этого время регулировки в данном стабилизаторе минимально и составляет20-35м сек,т.е.менее1секунды.

Системы защиты

Защита от выхода напряжения за пределы рабочего диапазона стабилизатора(рабочий диапазон стабилизатора от240до430В).

Термозащита(тепловая защита)позволяет выключиться стабилизатору при превышении его мощности нагрузки над мощностью самого устройства.

ПРЕИМУЩЕСТВА

Встроенные фильтры входных и выходных частотных помех.

Автоматическое отключение питания при превышении предельного значения напряжения.

Широкий диапазон поддерживаемого входного напряжения.

При кратковременных перегрузках прибор не выключается.

Автоматическое включение при выравнивании напряжения в пределах рабочего диапазона.

Микропроцессорное управление.

Компактные габариты.

Высокая скорость срабатывания защиты.

КОМПЛЕКТАЦИЯ

Стабилизатор напряжения РЕСАНТА АСН20000/1-Ц

Инструкция

Упаковка

ХАРАКТЕРИСТИКИ

Бренд

РЕСАНТА

Тип

Стабилизаторнапряжения

Серия

АСН

Типнапряжения

Однофазное(220В)

Тип

Релейный

Размещение

Напольное

Мощность,Вт

20000

Времяотклика,мс

7

Скоростьстабилизации,В/с

35

Охлаждение

Принудительное

Влажностьвоздуха, %

80

Классзащиты

IP20

Точностьстабилизации, %

8

КПД, %

97

Выходноенапряжение,В

202 — 238

Рабочаятемпература, °C

0-45

Частота,Гц

50

Защита

Откороткогозамыкания,отперегрева,отповышенногонапряжения,отпомех

Веснетто/брутто,кг

36.88 / 42.92

Гарантия,мес.

12

Возможности

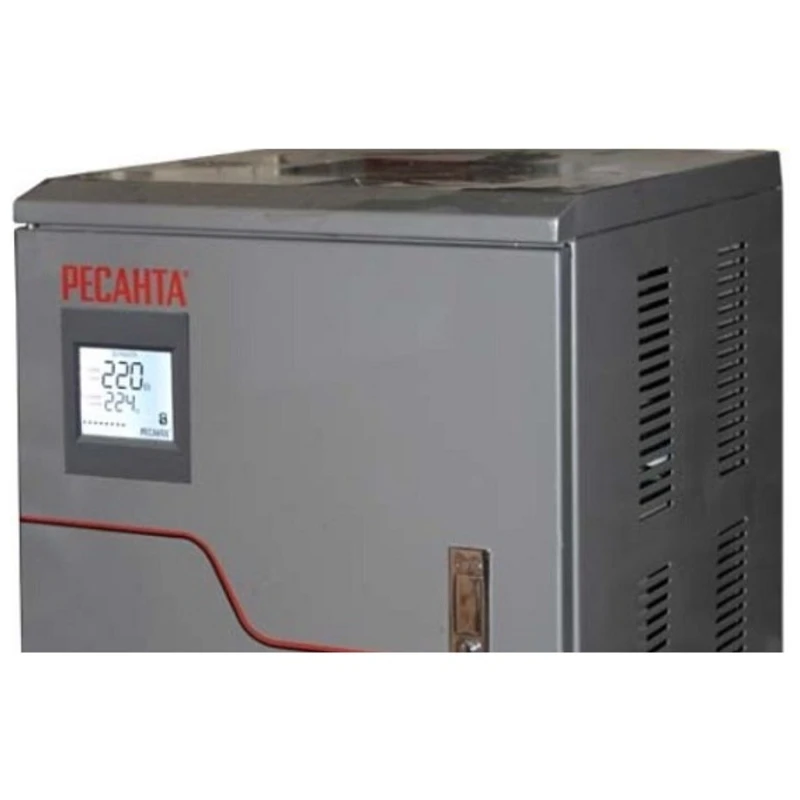

Цифроваяиндикация(вольтметротображаетвходноеивыходноенапряжения)

Габариты,см

35х33х44
