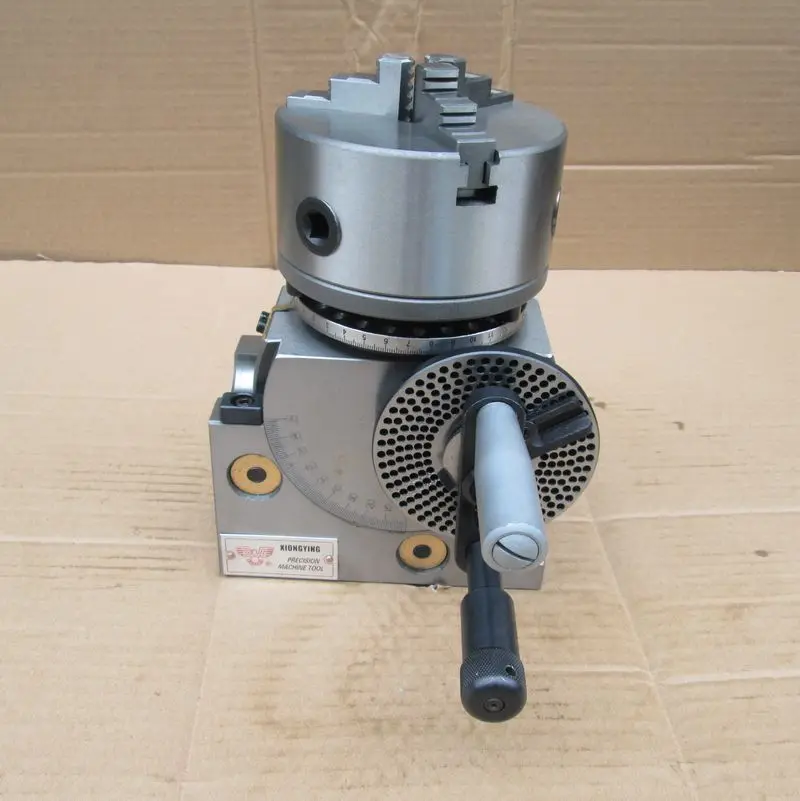

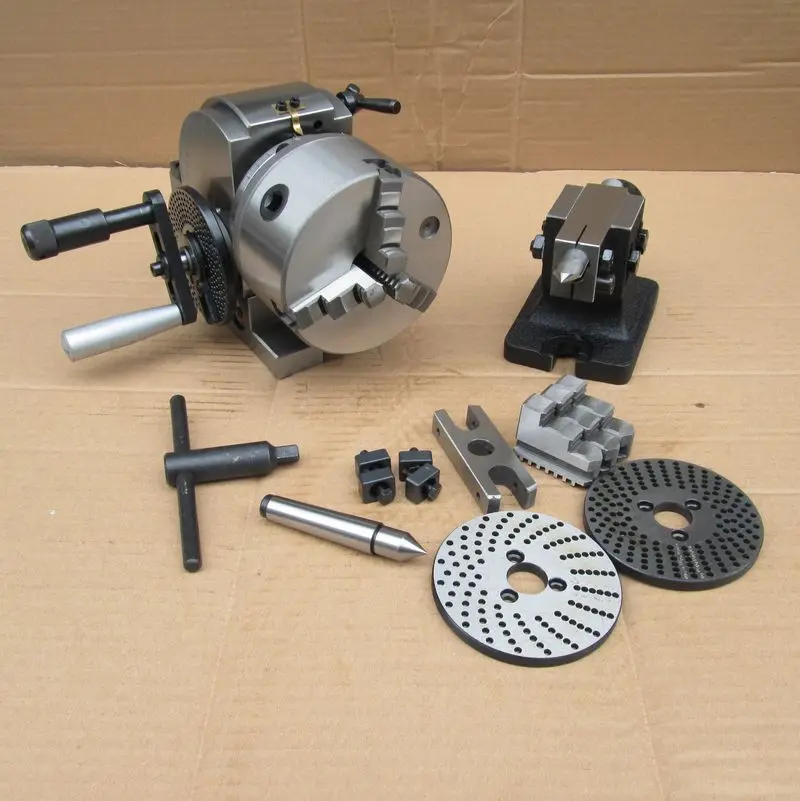

6-дюймовый 160 мм патрон 128 Центральный высокий три патрона индекс спиральной

6-дюймовый 160 мм патрон 128 Центральный высокий три патрона индекс спиральной

Особенности:

Универсальная головка для индексации-это насадка для станка, установленная на фрезерном станке, чтобы разделить заготовку на любые равные части. С помощью колец и курсоров шкалы индексации, позиционирования штифтов и дисков индексации и обменных передач, заготовки, побитые между верхними точками или патронами, можно разделить на любой угол, И окружность может быть разделена на произвольные равные части для помощи станку в использовании различных форм инструментов выполняет различные типы канавок, Спиральные шестерни, спиральные шестерни и Archimedes спиральные камеры.

Основная функция:

Универсальная головка для индексации имеет следующие функции:
1. Он может разделить заготовку на любой окружность или разделить ее на прямую.
2. Заготовку можно зажать под нужным углом (вертикально, горизонтально или наклонно).
Структура

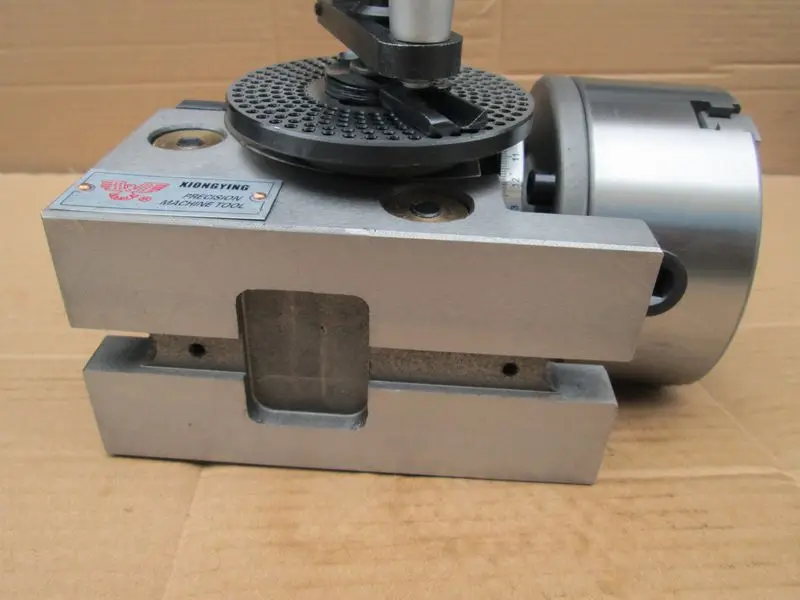

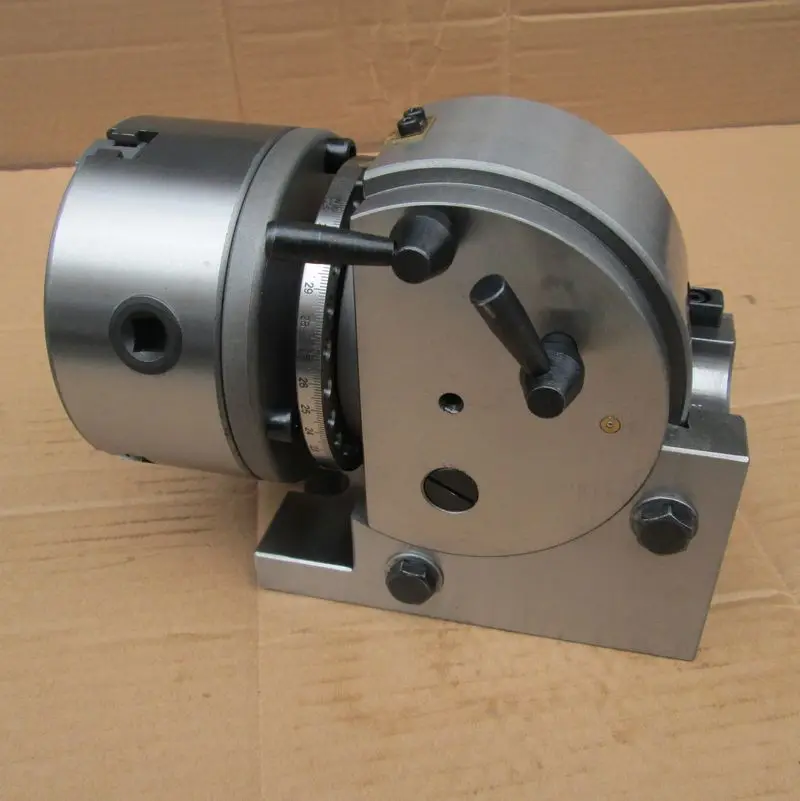

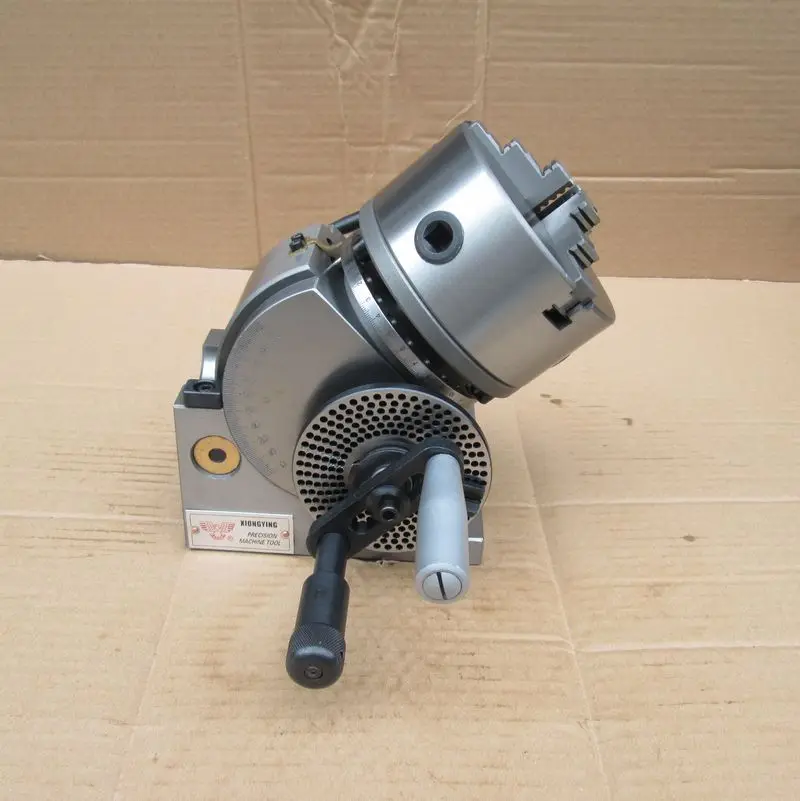

Основание разделительной головки оснащено вращающимся корпусом, И главный вал разделительной головки может вращаться в диапазоне вверх 90 ° и вниз 10 ° в вертикальной плоскости с вращающимся корпусом. Передняя часть шпинделя часто оснащена трехкулачковым патроном или верхней частью. Во время индексации штырь позиционирования вытягивается, ручка поворачивается, и передача пары зубчатой передачи с передаточным числом 1/1 приводится в движение для вращения червяка, И Червячная Шестерня и Червячная Шестерня с количеством зубьев 1:40 управляются для вращения шпинделя и указателя. Когда ручка с индексирующей головкой вращается на один поворот, Червячное колесо может управлять только главным валом, чтобы вращать 1/40 поворота. В это время количество оборотов, необходимых для вращения ручки индексации: 1:40 = 1/z:n, n = 40/z.

Сортировальная Категория:

Прямая индексации:

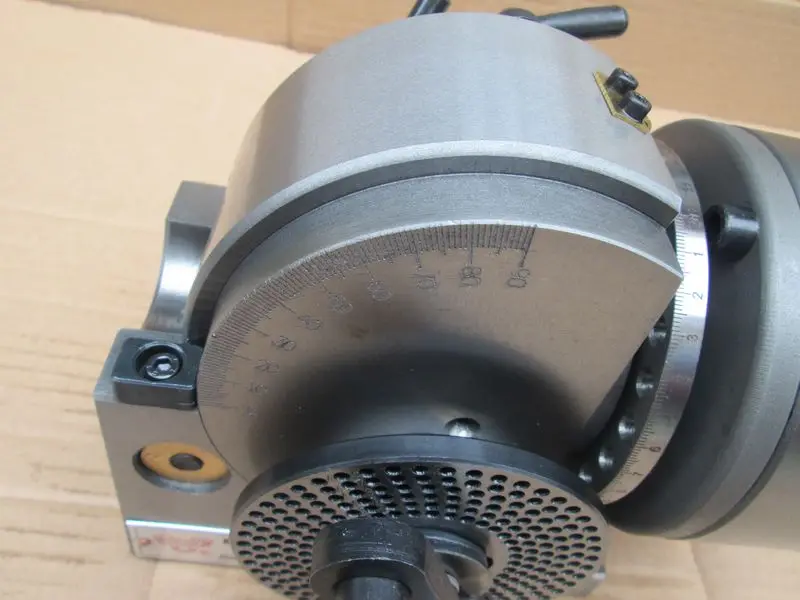

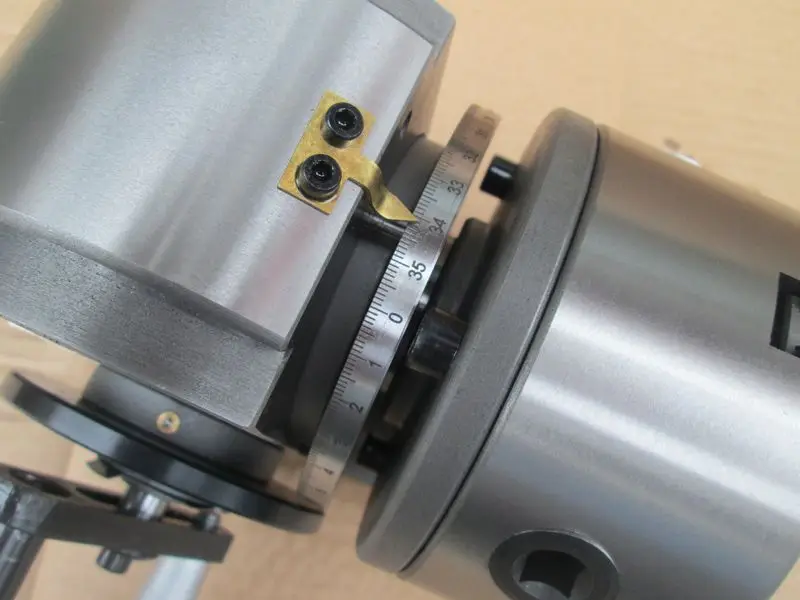

Заготовку можно индексировать или разделять поровну с помощью циферблата 360 ° на шпинделе, со шкалой 1 °.
Точность индексации:
Пластина для индексации (3 блока) может быть использована для равномерного разделения заготовки (2 одинаковых части до 210 одинаковых частей) с гибкой ручкой. Этот метод индексации наиболее широко используется. Количество n ручки позиционирования может быть определено в соответствии с различными потребностями

Универсальная головка функция:
1) индексируйте заготовку вокруг своей оси (равный или неравный). Такие как шесть частей, шестерни, сплайны и другие части.
2) ось заготовки устанавливается на желаемый угол (горизонтальный, вертикальный или наклонный) относительно столешницы фрезерного стола. Поэтому различные углы могут быть обработаны.
3) при фрезеровании спиральных канавок или канавок заготовка может непрерывно поворачиваться за счет движения стола.

Параметры:
6 дюймов Вес брутто 46 кг Вертикальная общая высота 320 мм высота стороны общая высота 220 мм высота центра 128 мм базовый размер 205x115мм.
