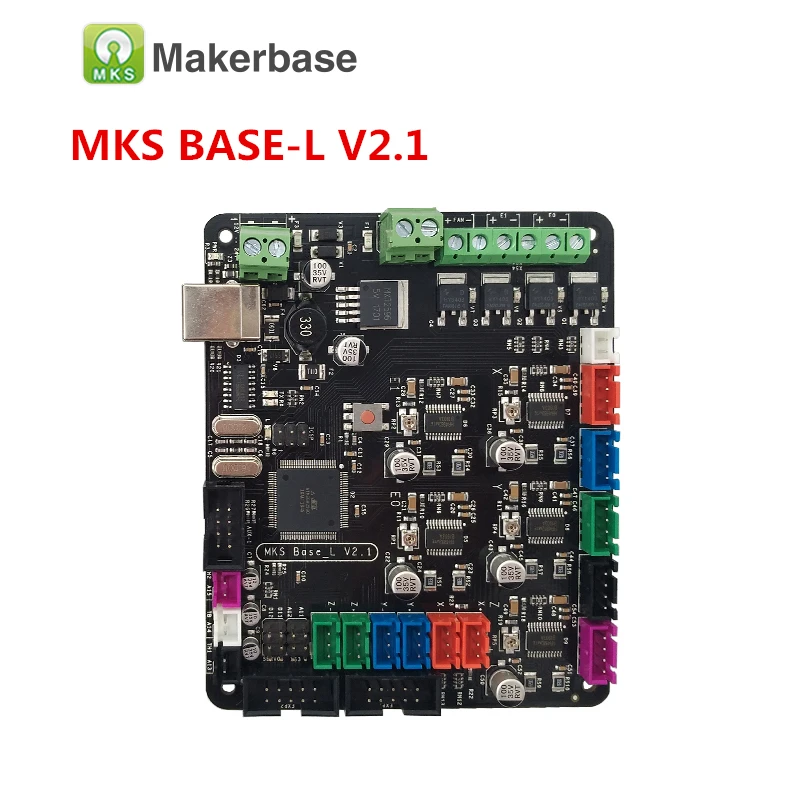

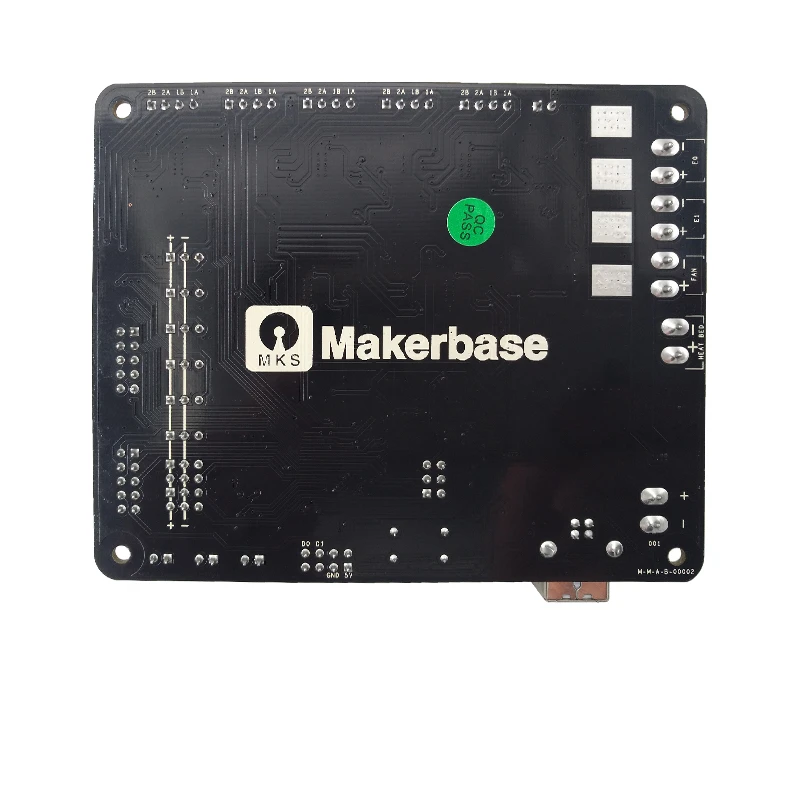

3D-принтер электронная карта MKS BASE L V2.1 интегрированная материнская плата

3D-принтер электронная карта MKS BASE L V2.1 интегрированная материнская плата

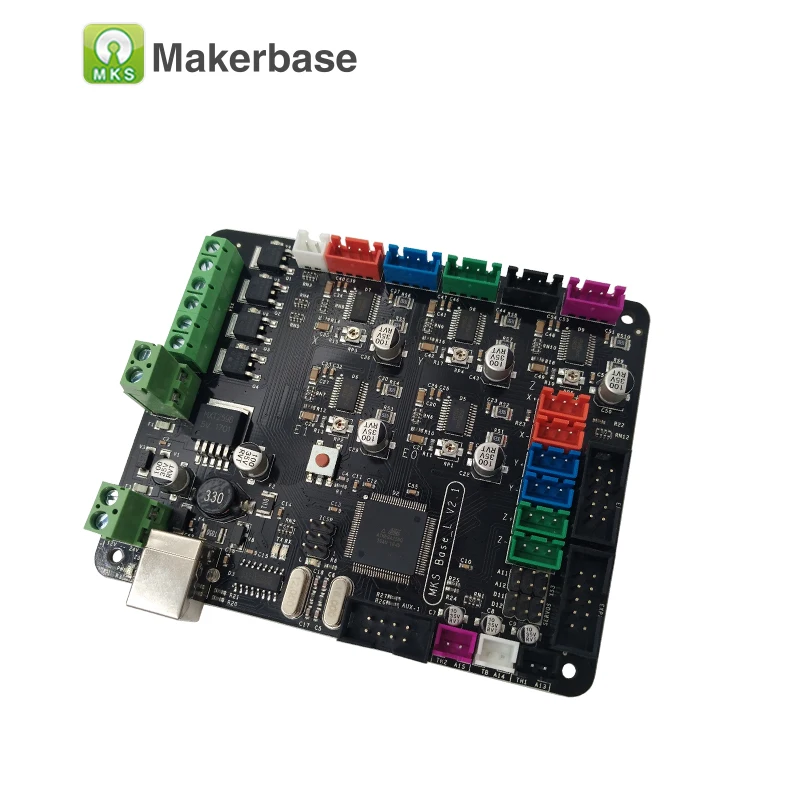

Обзор

MKS BASE-L-это многофункциональное электронное решение для Reprap и других устройств с ЧПУ. Он оснащен бортовым ATmega2560. Его пять выходов двигателя питаются шаговыми драйверами A4982. Плата может использовать ту же прошивку, что и Ramps1.4. MKS BASE-L разработан, чтобы быть гибким в наличии источника питания пользователя, что позволяет любому источнику питания от 12 В-24 В.

MKS BASE-L подходит для производителей 3D-принтеров на серийном производстве и используется в качестве основной платы управления. Относительно Ramps1.4, он добавляет Мощность нагрева E1.

MKS BASE-L подходит для двойного экструдера.

Сравните с MKS BASE, вот различия.

МКС BASE-L:

1. USB принимает 16u2 привод вместо FT232.

2. Модуль питания использует 2596.

3. Вместо этого встроены Шаговые драйверы HR4982.

Особенности и стеснительного;

1. Arduino MEGA совместимые Процессоры Atmega2560 и FT232 совместимы со всеми прошивками класса RAMPS

2. Прошивка может использовать ту же настройку, что и ramps1.4

3. Легкий дисплей + SD-CARD разъем, RepRapDiscount smartконтроллер совместимый контактный разъем на плате

4. Простое подключение МКС TFT на AUX-1

5.3x температура ADC разъемы для термисторов

6. До 5 двигателей с A4982

7.4x PWM мощность mosfet выходы с селектором напряжения для основной мощности. (кровать, экструдер 0, экструдер 1, вентиляторы)

8,4 слоев PCB, оптимизирует отвод тепла.

9.6x концевые Стопорные разъемы с питанием Xmin/Xmax/Ymin/Ymax/Zmin/Zmax

10. Восстанавливаемый предохранитель для защиты от короткого замыкания.

Электропроводка

План проводки на основе доступной информации

Установка схема

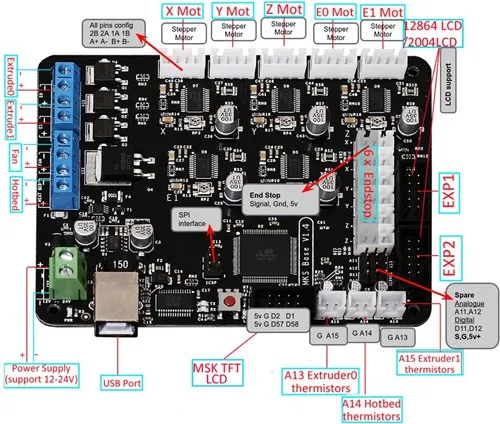

PIN-код

Встроенное программное обеспечение

Этот раздел покажет вам, как получить встроенное ПО в контроллер и запускать его с базовыми настройками.

Требуется программное обеспечение: FTDI USB драйверы, Arduino IDE, выбор прошивки (Marlin или Repetier или Sprinter), Pronterface.

1. Драйверы USB VCP-база MKS использует более новый чип FT232 USB для UART, и ей нужны обновленные драйверы VCP (virtual com port) от

Производитель веб-сайта. Загрузите правильную версию для вашей операционной системы или вы можете получить выполняемую версию для Windows (проще).

Windows Vista/7 может попробовать сделать обновление, чтобы найти правильные драйверы, но рекомендуется установить драйверы FTDI для повышения производительности.

Драйверы VCP установят com-порт на вашем компьютере для базы MKS, вы можете проверить, какой номер порта был предоставлен, зайдите в ваш Менеджер устройств и нажмите на порты (COM & LPT) найдите что-то с надписью «USB Последовательный порт (COM3)», где COM3 Вам присваивается номер порта (будет варьироваться от ПК к ПК). Запомните этот номер, так как вы будете использовать его позже при настройке другого программного обеспечения.

2. Установите Arduino IDE-Загрузите и извлеките Arduino IDE.

3. Получите прошивку-в то время как вы можете использовать большинство прошивок там, мы будем использовать Marlin в качестве примера. Загрузите и извлеките Marlin или любые другие вилки прошивки, которые вам нравятся/нужны.

4. Загрузка прошивки-запуск Arduino IDE (arduino.exe).

Выберите свою плату-нажмите на инструменты --> Плата --> Arduino Mega 2560,

Выберите последовательный порт-нажмите на инструменты --> последовательный порт --> (выберите com-порт для X3 USB, вы можете проверить это в менеджере устройств)

На Arduino нажмите файл --> Открыть -- затем укажите Марлин скачать и выберите Marlin. pde. Когда Marlin загружен в окно IDE, нажмите на закладку с надписью «configation. h». Это основные записи, которые вам нужно изменить, чтобы получить x3.

# Define BAUDRATE 250000/это отлично подойдет для MKS Gen

# Define материнская плата 33/33 для RAMPS, который MKS GEN совместим с материнской платой 34

# Define TEMP_SENSOR_0 3/если у вас NTC 100 K

# Определить TEMP_SENSOR_1 0

# Определить TEMP_SENSOR_2 0

# Define TEMP_SENSOR_BED 3/если у вас NTC 100 K

Эти записи только для запуска MKS Gen. Как только вы получите его для загрузки, вы можете проверить большинство функций платы. Вам нужно будет подправить настройки файла конфигурации для вашего принтера.

5. Загрузите (или скомпилируйте для тестирования) Marlin-пока еще на окно Arduino

Нажмите на треугольник внутри круга, чтобы сделать тестовую сборку, это гарантирует, что прошивка не содержит ошибок (вы можете это пропускать)

Нажмите на стрелку, указывающую вправо внутри квадратной рамки, чтобы загрузить прошивку на плату. Если все будет хорошо, вы увидите сообщение «Готово Uploading» в нижней части окна Arduino.
