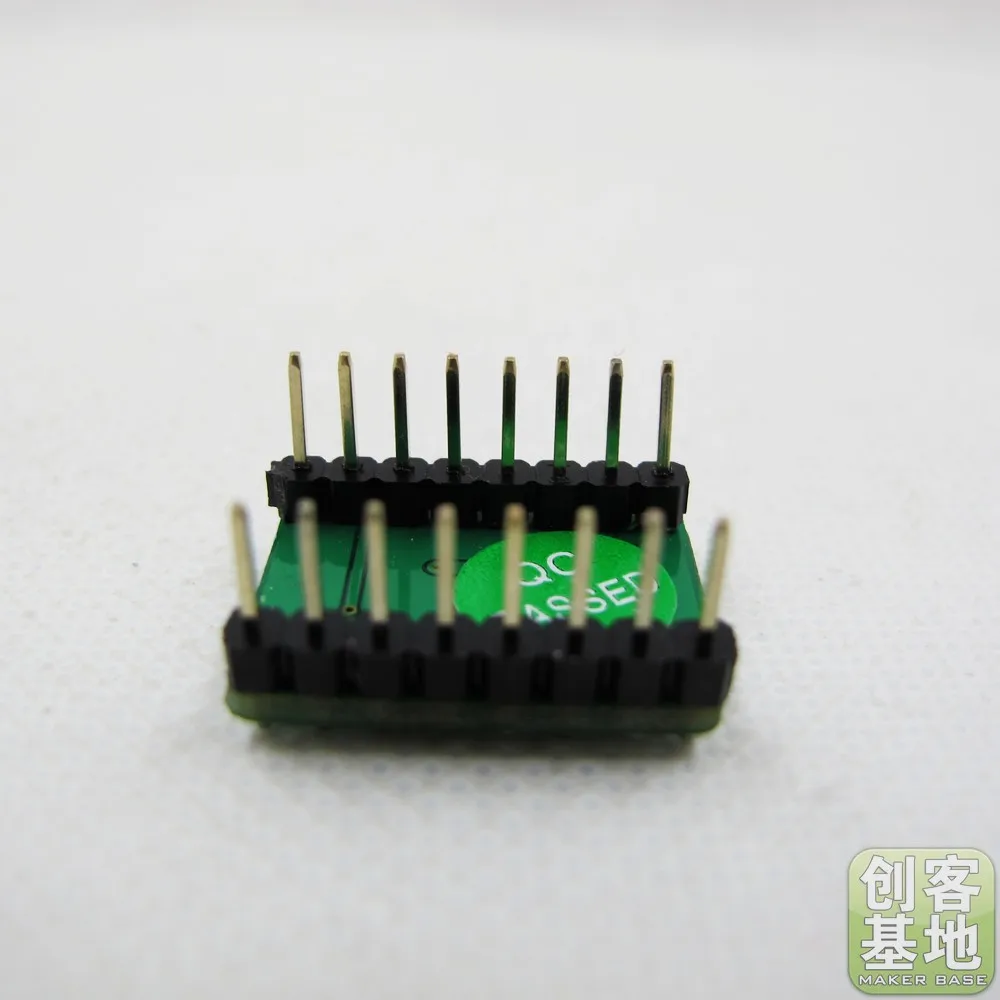

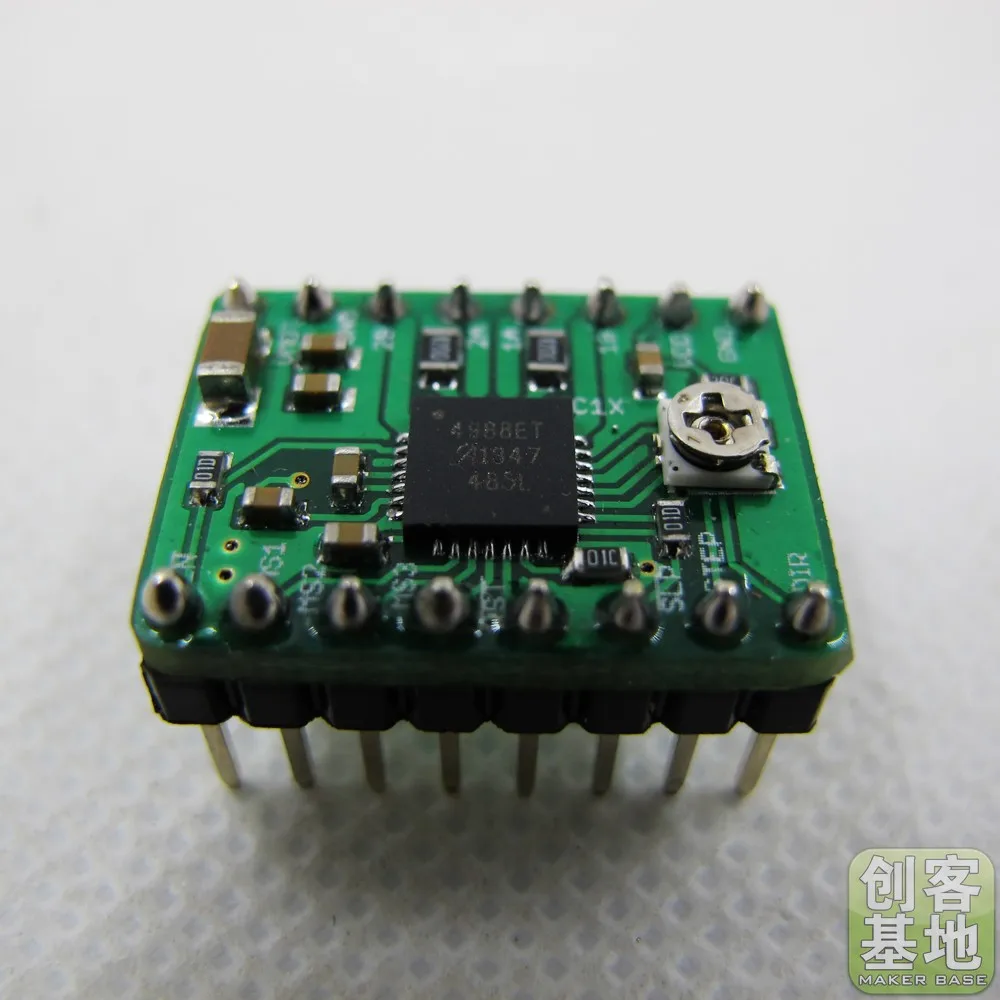

Название:Reprap A4988 шаговый двигатель драйвер StepStick совместимый aRduino

Упаковочный лист

5 шт. * A4988 (2A)

5 шт. * радиатор

Примечание:

Зеленая версия: Rs = 0.1Ω; Ток: макс. 2A;

Красная версия: Rs = 0.2Ω; Ток: макс. 1A.

ВТокРасчет: i = vref/0,8

Потенциометр имеет три контакта, напряжение Vref с тестом мультиметра для 4988 направления штыря, ток может быть отрегулирован потенциометром. Он будет увеличиваться по часовой стрелке, напротив, уменьшится против часовой стрелки.

Преимущество:

1. Высококачественная медная печатная плата 2 унций заменяет более дешевую печатную плату 1 унций.

2. Продукты прошли проверку пчелы один за другим; И отличная работа.

3. Свободный алюминиевый радиатор.

4. Паяльные иглы и новейший чип.

Параметры:

Размер: 1,5 мм x 2 мм (для RAMPS, ultimaker или других совместимых плат)

Ток драйвера: 2А (лучше всего установить радиатор)

Микрошаг: 1,1 / 2,1 / 4,1 / 8,1 / 16

Производственный процесс: Сделано SMT, более высокая производительность, Отличная стабильность.

Использование:

1. 3dprinter, фрезерный станок с ЧПУ, станок для резьбы по дереву и т. д.

2. Поддержка 3D-принтера с Prusa Mendel, ultimaker, printbot, makerbot и т. д.

3. Обратитесь к коду Arduino, непосредственно приводу двигателя.

Особенности:

1. Подходит для Драйвер шагового двигателя менее чем 8V ~ 35V, 2A

2. Простой микрошаг и управление направлением интерфейса

3. Может регулировать максимальный ток, управляя потенциометром, чтобы получить более высокий микрошаг

4. Обнаружение и выборЗатуханиеРежим автоматического тока.

5. Тепловая схема отключения, блокировка низкого напряжения, защита от перегрева тока

6. Хорошая защита от заземления и короткого замыкания

Если вы используете A4988 на 3dprinter, необходимо полное модуль схемы:

Arduino 2560 CPU core-board

Ultimaker v1.5.7 основная плата управления

A4988 шаговый модуль двигателя (Одна Головка: 4 шт.; Двойная головка: 5 шт.)

ЖК-контроллер (или sd-карта офлайн печати)

Управляйте A4988 напрямую с помощью Arduino:

Вы можете управлять A4988 с помощью UNO для управления шагом и DIR

Отношения между MS1, MS2, MS3:

Код теста:

Int dirPin = 8;

Int stepperPin = 7;

Настройка пустоты ()

{PinMode (dirPin, OUTPUT);pinMode(stepperPin, OUTPUT);}

Пустота шаг (булеан dir,int шаги)

{DigitalWrite (dirPin,dir);

Задержка (50);

Для (int i = 0;i

{DigitalWrite (stepperPin, HIGH);

DelayMicroseconds (800);

DigitalWrite (stepperPin, LOW);

DelayMicroseconds (800); }

Пустая петля ()

{Шаг (true,1600);

Задержка (500);

Шаг (false,1600*5);

Задержка (500);}
