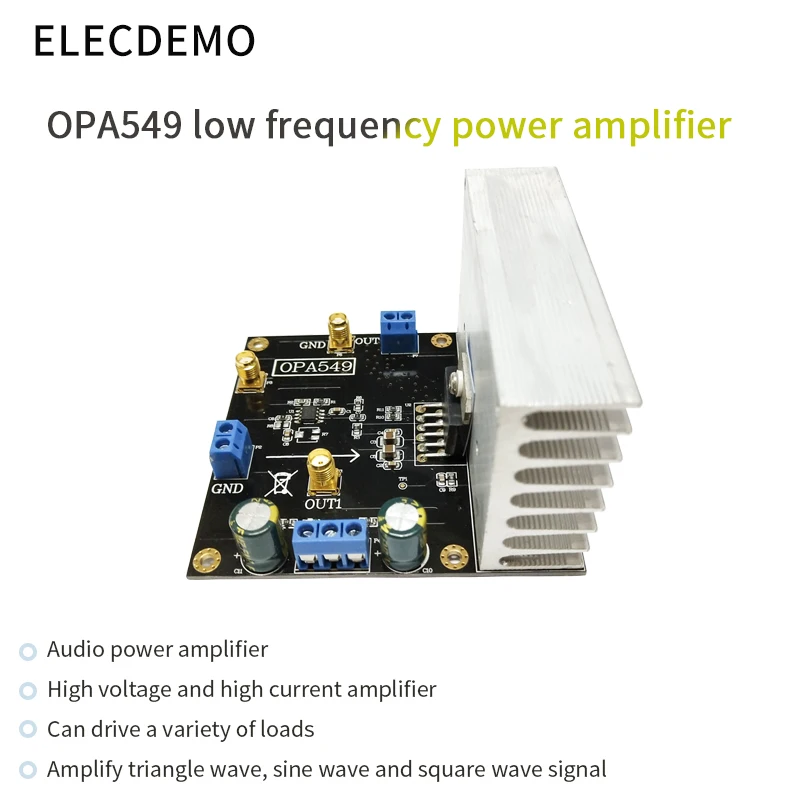

Основные характеристики:

Модуль представляет собой аудио усилитель мощности с высоким напряжением и высоким током. Он может непрерывно выводить ток 8A с пиковым значением 10А. Он может идеально управлять различными нагрузками, такими как моторный привод, роговой привод, трансформатор и аудио усилитель. Он также может усиливать треугольные, синусоидальные и квадратные волновые сигналы.

OPA549 модуль отгрузочная ведомость

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, при возникновении проблем с работой обратитесь в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) модули нашего магазина гарантированно обеспечивают реальные параметры модуля, функции и изображения. Все модули проверяются и проверяются перед поставкой.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию в ваш почтовый ящик

Параметры модуля

Модель модуля: OPA549

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонний

Диапазон входного напряжения: 2Vpp (макс.); Как правило, в пределах диапазона питания

Входное сопротивление модуля: 10K ohm

Модуль Напряжение питания: ± 4V ~ ± 30V

Ток питания модуля: ± 8А; Большой выходной ток требует большого тока питания

Выходное сопротивление модуля: низкое сопротивление

Диапазон выходного напряжения: 54Vpp (макс.); Чехол с положительным и отрицательным источником питания 30 в

Выходной ток: 8А (макс.); Модуль имеет ограничение тока 6A

Выходная мощность: 100 Вт (макс.)

Коэффициент усиления модуля: 33 раза; Коэффициент усиления по умолчанию составляет 33 раза, первый уровень-11 раз, второй уровень-3 раза, G1 = R1 / R2 + 1, g2 = R11 / R10 + 1

Входное смещенное напряжение: 1МВ (макс.)

Смещение на входе: 2uV / ℃ (макс.)

Ток входного смещения: 125nA (макс.)

Шум входного напряжения: 35nV и radic; Гц (1 кГц)

Вес модуля: 150 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 150 г

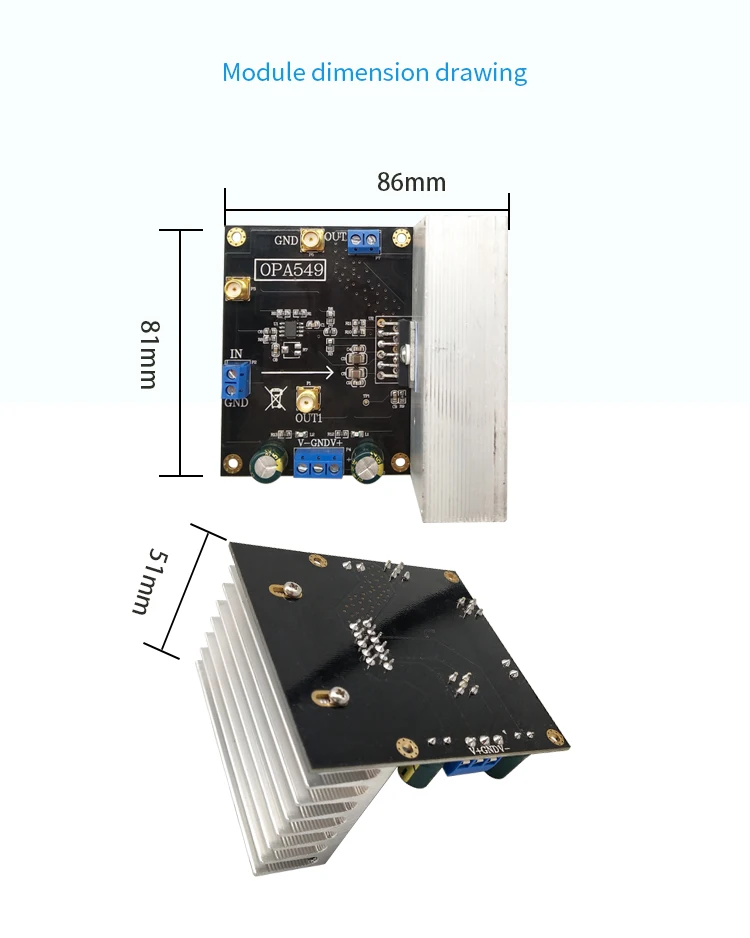

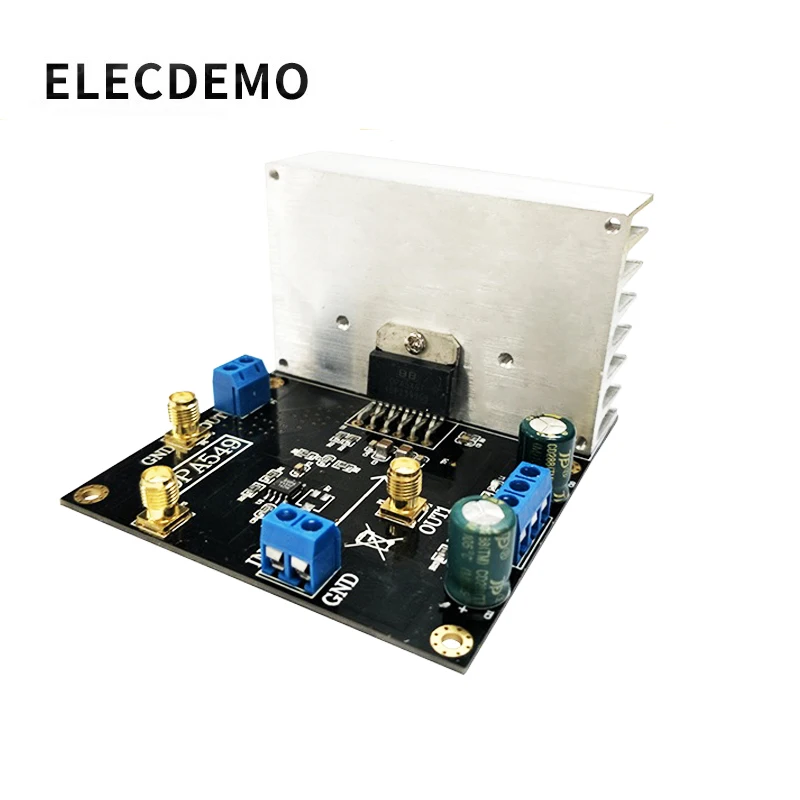

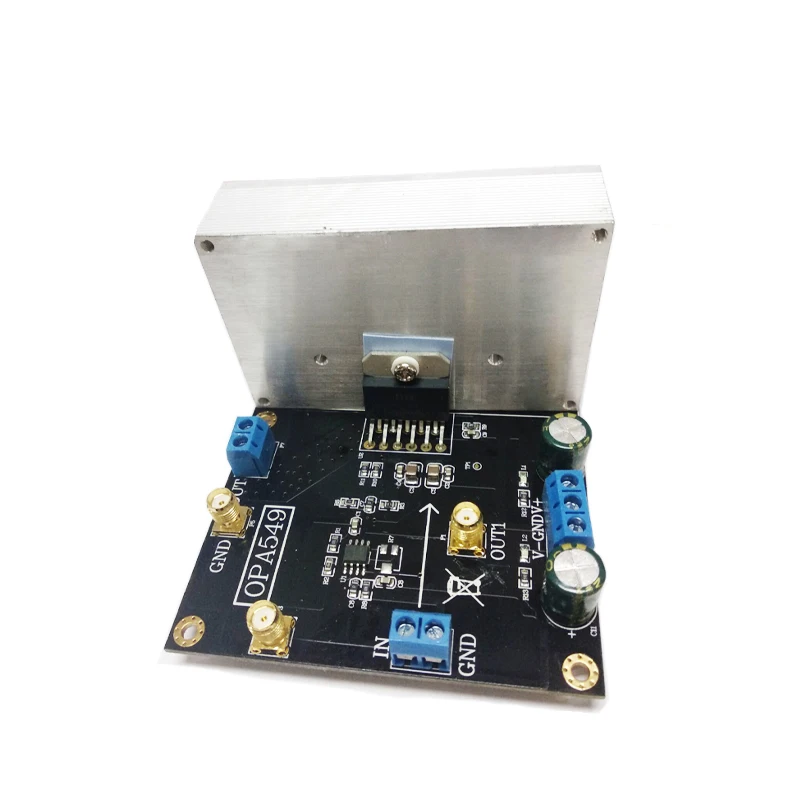

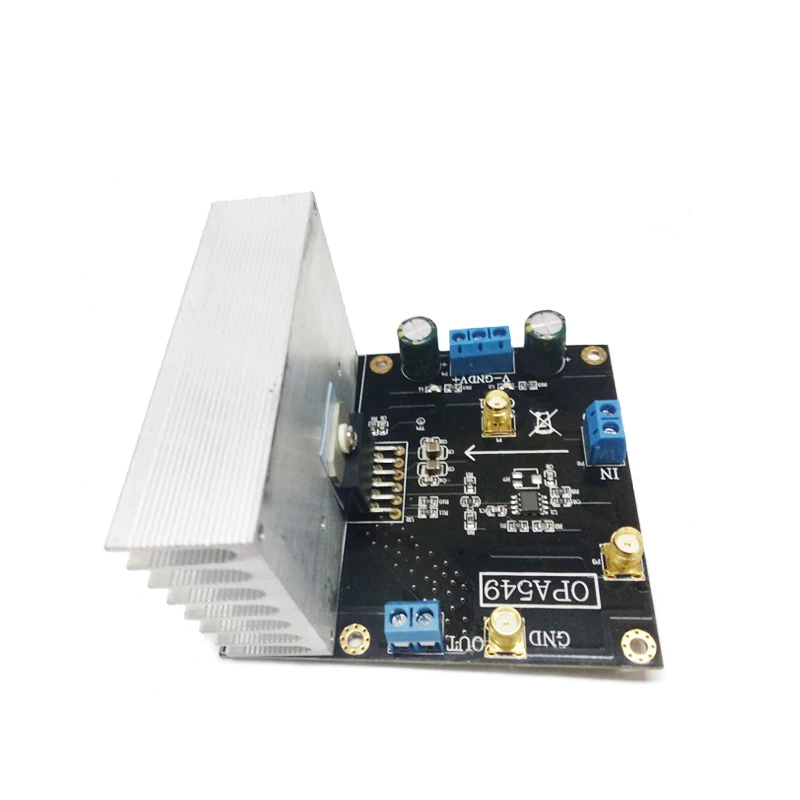

Характеристики модуля: 86*81*52 мм длина * ширина * высота-Размер печатной платы

Нагрев модуля: с теплоотводом; Требуется принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велико или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃ промышленного класса

Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности

Диапазон применения: небольшое усиление сигнала, усилитель звукового сигнала, привод двигателя, Сервоусилитель и т. д.

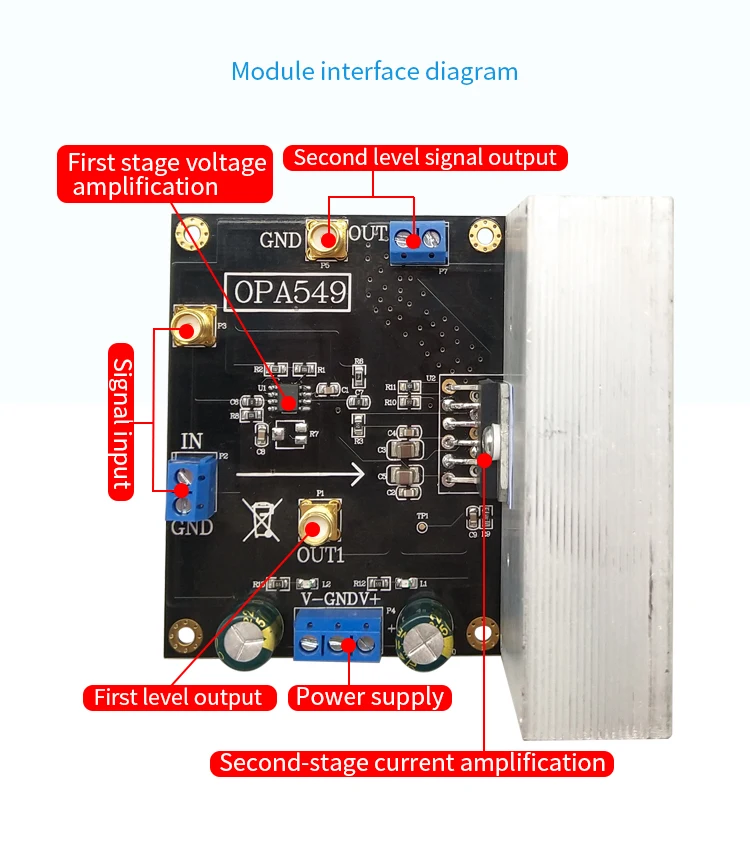

Тип интерфейса модуля: SMA сигнал вход и выход, 5,08 синий держатель для карты питания

OPA549-это недорогой, Высоковольтный/высокотоковый операционный усилитель, идеально подходит для вождения различных нагрузок. Эта лазерная обрезанная монолитная интегральная схема обеспечивает отличную низковольтную точность сигнала и высокое выходное напряжение и ток.

OPA549 принимает одиночный источник питания или двойной источник питания для гибкости дизайна.

OPA549 имеет внутреннюю функцию тепловой защиты и перегрузки по току. Кроме того, OPA549

Обеспечивает точный, выбранный пользователем лимит тока. В отличие от других, которые используют резисторы «power» с

При выводе текущего пути OPA549 опосредованно обнаруживает нагрузку. Подходит для привода динамика с двигателем, трансформаторного привода и аудиоусилителя. Он также может усиливать треугольные волны, синусоидальные и квадратные волновые сигналы.

Меры предосторожности при использовании модуля

(1) Потребляемая мощность модуля большая, и источник питания должен иметь определенный запас. Рекомендуется использовать источник питания с токовой мощностью привода, превышающей в два раза выходной ток. Модуль может питаться только от двух источников питания.

(2) во избежание ненужных помех рекомендуется использовать Линейный источник питания, источник питания не должен превышать плюс или минус 35 В.

(3) рекомендуется использовать SMA к кабелю BNC для прямого наблюдения за выходным сигналом осциллографа. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) порт SMA недоступен для выходной мощности, и должен использоваться синий клеммный блок. SMA порт предназначен для наблюдения за сигналом и не должен перезаряжаться.

(5) в связи с большим энергопотреблением и производством тепла, обратите внимание на вентиляцию и тепловыделение для длительной работы и добавьте вентиляторы для усиления отведения тепла при необходимости.

(6) поскольку модуль имеет фиксированное увеличение и не имеет цепи внешней защиты, рекомендуется подтвердить выходную мощность и амплитуду перед загрузкой, чтобы избежать повреждения модуля.

Часто задаваемые вопросы

Вопрос: фиксируется ли увеличение? Как настроить?

О: по умолчанию увеличение модуля составляет 33 раза. Если вам нужно отрегулировать увеличение, вы можете заменить резистор только на доске. Оригинальное сопротивление 0805. Формула расчета дана в деталях параметров.

В: Может ли модуль непосредственно управлять катушкой?

О: модуль может управлять катушкой, но внутреннее сопротивление катушки должно быть больше 4 Ом. Если это менее 4 Ом, требуется серия сопротивления мощности, в противном случае модуль может быть поврежден.

В: может ли модуль усиливать квадратную волну или пульс? Какая полоса пропускания модуля?

О: модуль может усиливать низкочастотные квадратные волны или импульсы. Поскольку это аудио усилитель, общая пропускная способность не высокая. Сигналы в пределах 100K могут быть усилены. Модуль совместим с входом постоянного тока.

В: Можно ли Увеличить Модуль 1: 1? То есть усиливается только ток.?

О: модуль может поддерживать 1: 1 усиление, вам нужно изменить конфигурацию сопротивления увеличение самостоятельно. Не рекомендуется напрямую настроить режим следования op amp, который прост в самостоятельном возбуждении. Рекомендуется сначала изменить на сопротивление затухания, а затем операции усиления; То есть, общее усиление 1.

В: почему вход синусоидальной волны-это квадратная волна? Каков выходной ток? Какова выходная мощность?

О: Вообще говоря, входной сигнал слишком велик, а оп-усилитель усиливается для отключения искажений, что является квадратной волной; Или напряжение питания недостаточно. Может уменьшить входной сигнал и увеличить напряжение питания для решения. Выходной ток модуля определяется выходным напряжением и нагрузкой. I = Uout / R. Аналогично, выходная мощность P = U * I также определяется выходным напряжением и сопротивлением нагрузки. При вводе высокой мощности можно добавить смазку для отведения тепла и воздушное охлаждение.

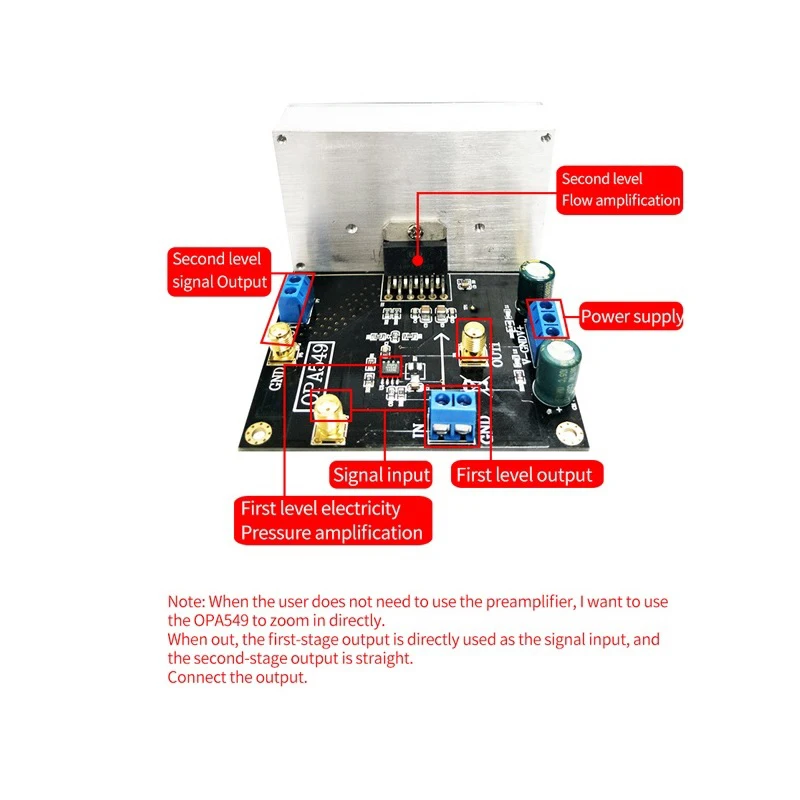

В: Могу ли я использовать второй уровень непосредственно вместо первого уровня?

О: вы можете использовать второй этап напрямую, но вам нужно удалить чип первого этапа, а затем ввести сигнал из OUT1. В противном случае чип первого уровня повлияет на входной сигнал.
