70z распределительная секция большого тока V1 w/ XT60 XT90 Plug ESC пластина UAV PDB для RC DIY FPV

70z распределительная секция большого тока V1 w/ XT60 XT90 Plug ESC пластина UAV PDB для RC DIY FPV

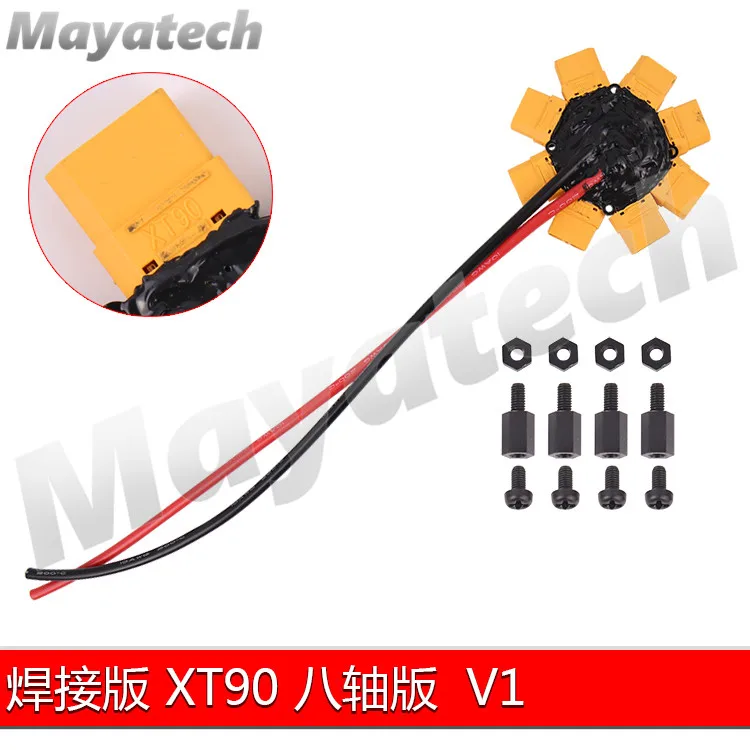

Mayatech дистрибьютор тока, интегрированная сварочная платформа ext60 XT90 V1

Примечание: Этот концентратор также подходит для четырех и шести осей. Предоставляя выход линии электропитания, остальные интерфейсы могут быть защищены для других модулей области.

Название продукта: электрическая коллекторная плата с высоким током

Поддерживающая электрическая настройка: 8

Максимальное сопротивление току: 210а подходит для нового Haoying 20 30 40 50 80 100 120a Электрическая регулировка

Медь: 7 унций

Вес: 8,4 г

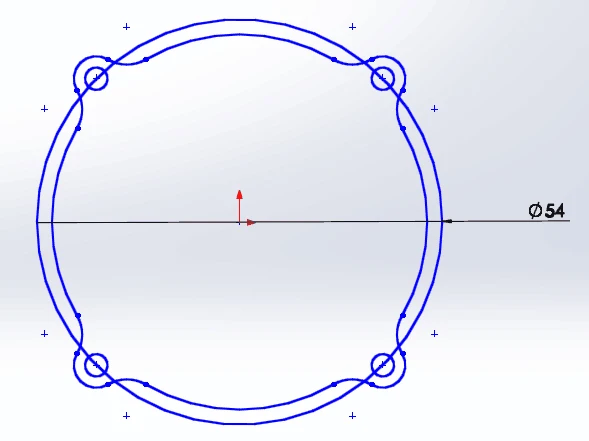

Размер: 54 мм в диаметре. Расположение отверстия для установки показано на рисунке ниже.

Винт Диафрагма: M3

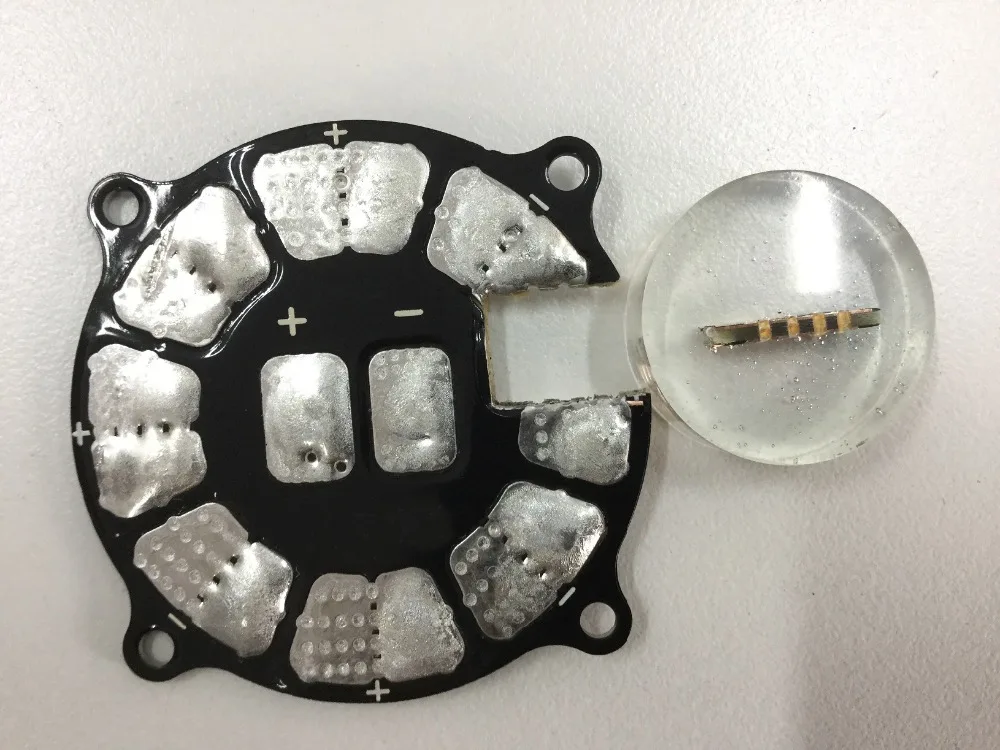

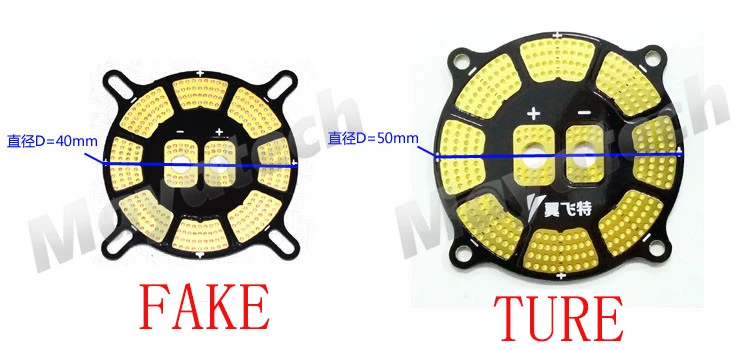

В настоящее время было обнаружено, что на рынке существует высокая имитация распределительных плат. На первый взгляд, внешний вид сравнительно похож. На самом деле, диаметр имитации составляет всего 40 мм, а подлинность-50 мм. Площадь имитации на одну третью меньше, и этикетка 210A может иметь скрытые опасности. Когда мы проектируем эту структуру, есть Узкий край в одном месте. Если его площадь станет меньше, эта кромка будет меньше, так что точка подвержена скрытым опасностям. Этот вид пластины не обязательно может увеличить ток на 100% путем медной облицовки. Есть много вещей, чтобы быть замеченным в дизайне. Поэтому здесь мы торжественно напоминаем покупателям, что они должны идентифицировать бренд при покупке.

Инструкции по установке продукта:

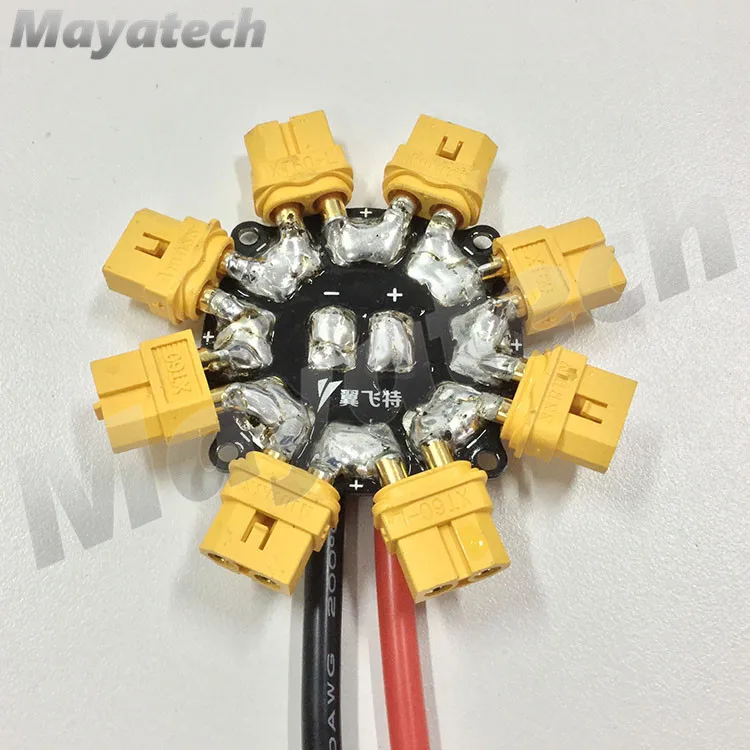

Шаг 1: сварите провод и вилку в соответствии с положением коврик для сварки или непосредственно сварите провод источника питания. Преимущество использования вилок заключается в том, что техническое обслуживание более удобное, и его можно подключить напрямую без разборки и повторной сварки.

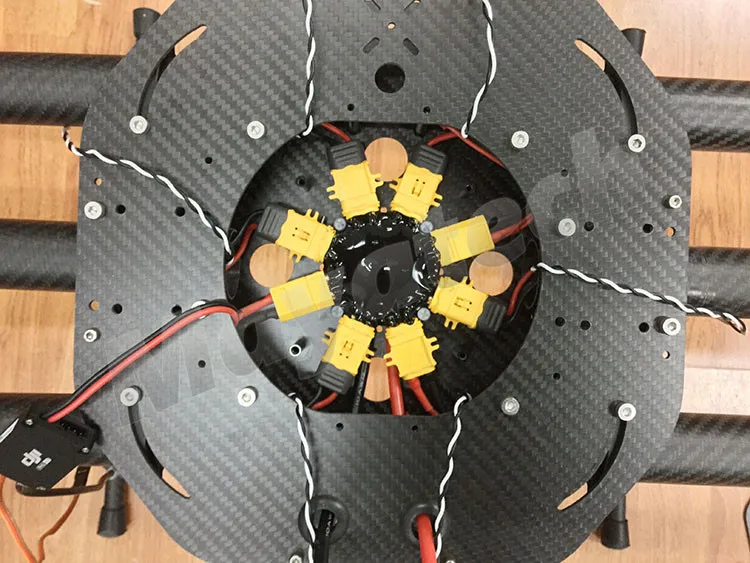

Примечание: Этот концентратор также подходит для четырех и шести осей. Предоставляя выход линии электропитания, остальные интерфейсы могут быть защищены для других модулей области. Например, в этой схеме установки, он оснащен шестью осями, оставшаяся-для питания системы управления полетом, а другая-для питания крепления, так что проводка простая и красивая, но также может повысить стабильность самолета. Высокие требования к току для пайки провода. Пожалуйста, выберите наш настоящий паяльный провод yaamazaki, подлинный Huanghua 100 Вт и его паяльник.

Шаг 2: на силикагеле, где используется 704 силикагель, несколько долларов за штуку, роль силикагеля является изоляцией.

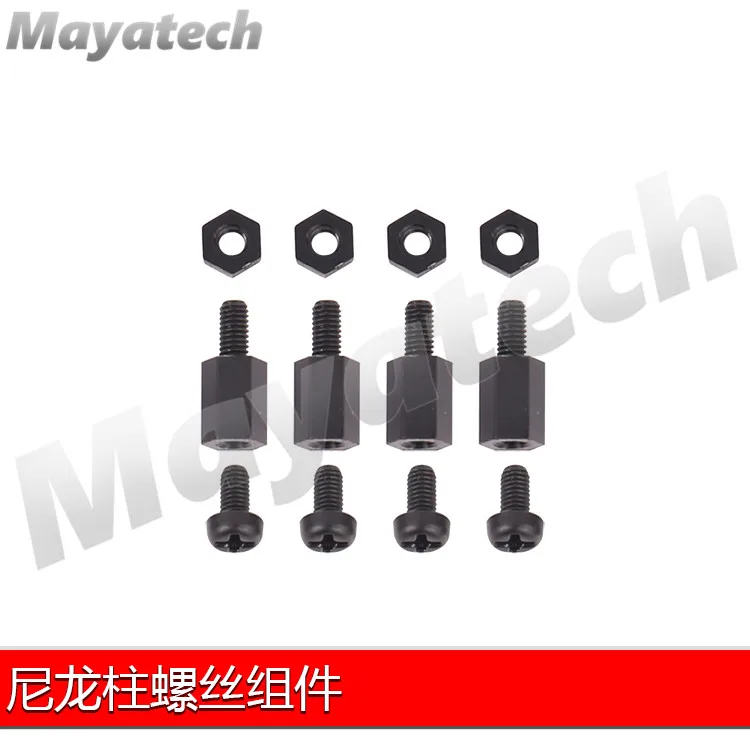

Третий шаг-закрепить нейлоновую колонку (изолированную нейлоновую колонку) на нижней пластине и подключить соответствующий шнур питания. Как показано ниже, модуль управления питанием управления полетом подключается непосредственно к выходной мощности платы концентратора.

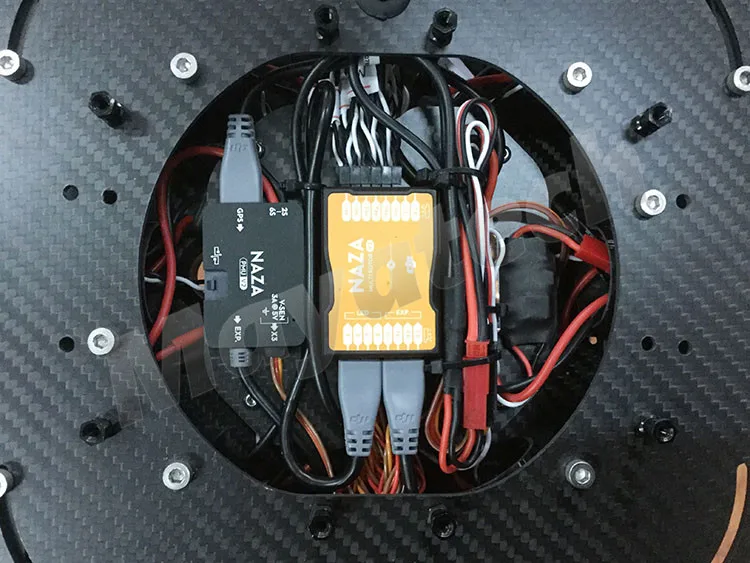

Четвертым шагом является установка крышки, которая может установить управление полетом, так что вся система распределения энергии самолета завершена.

Информация об изделии:
