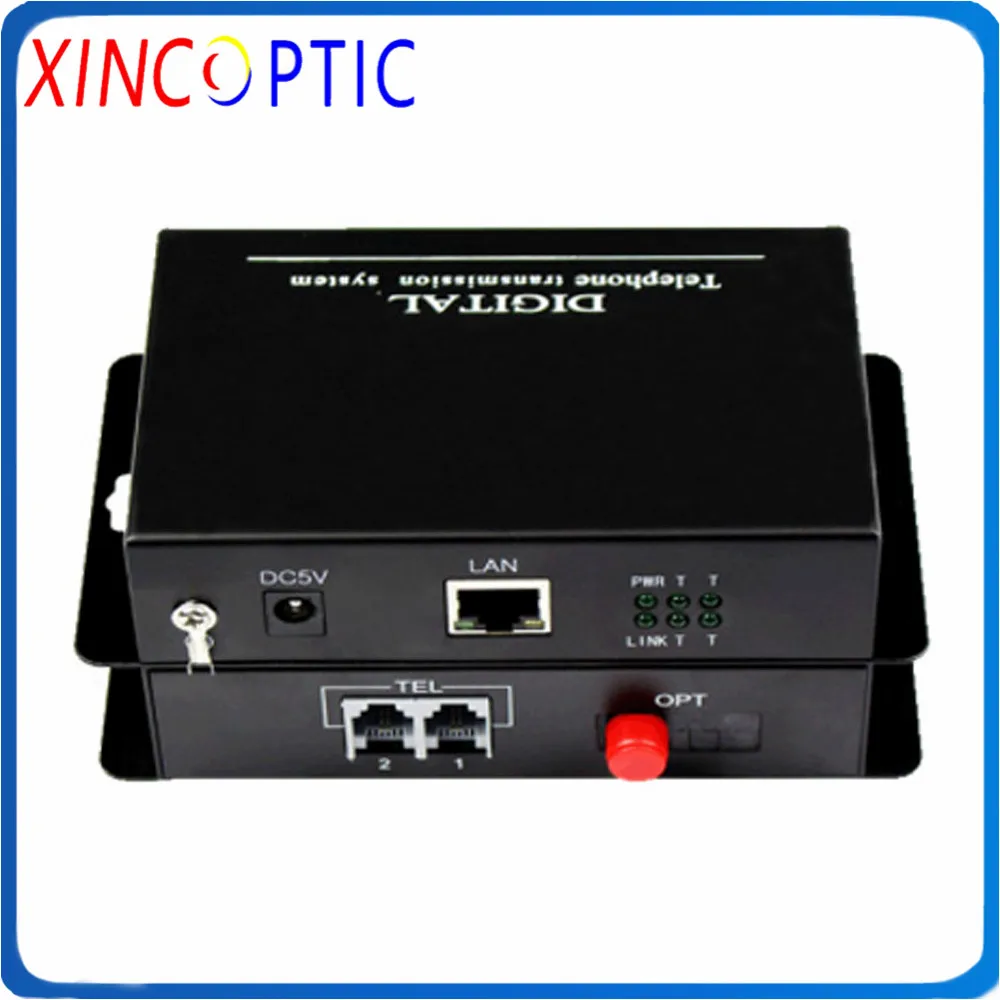

8CH PCM преобразователь голосового телефона по оптоволокну, 8-канальный rj11phone + 1Ch 10/100 м Ethernet через одно волокно FC 20 км конвертер

Например: 8 телефонов + 10/100 м Ethernets одномодовая одноволоконная 20 км, евро зарядка

Примечание: Этот список предназначен для евро зарядка, если вам нужен другой адаптер питания, пожалуйста, оставьте свой тип адаптера питания, когда вы делаете заказ!

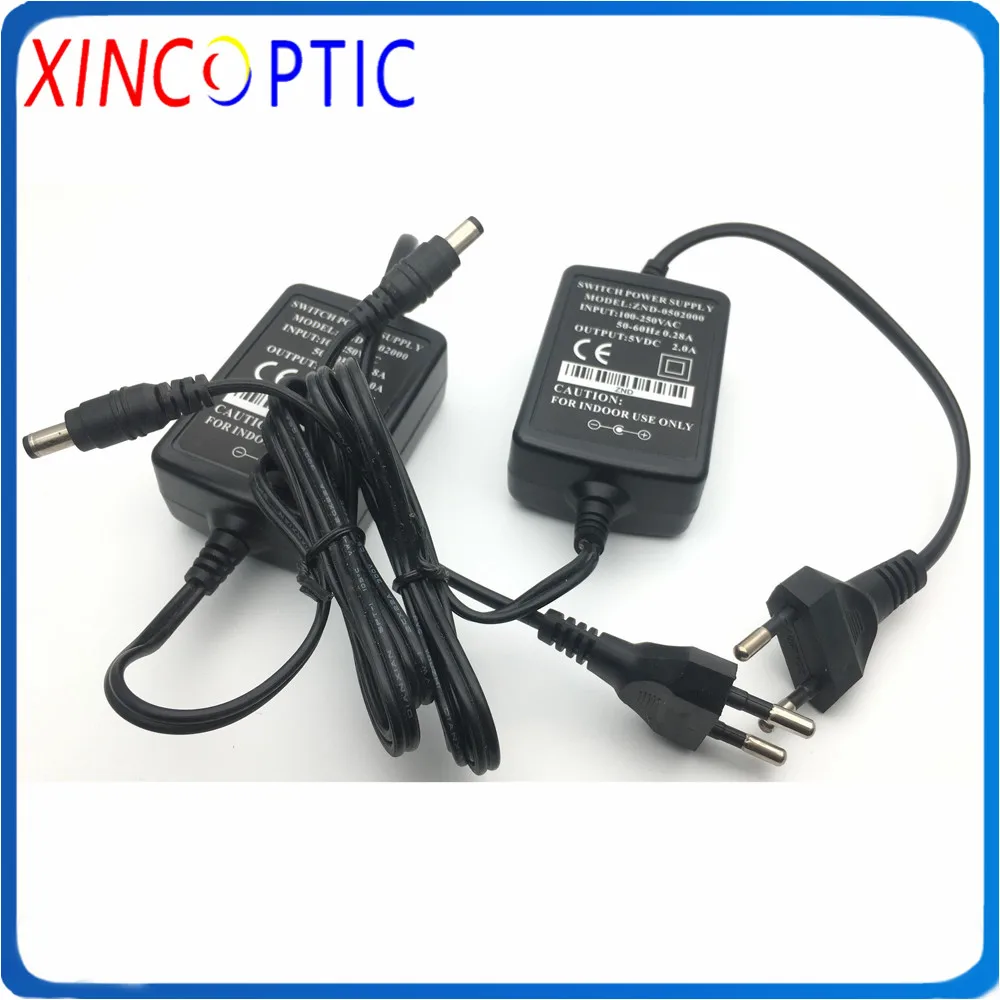

Адаптер питания

Тип Великобритании, евро тип, американский тип? Какой тип вам нужен? Пожалуйста, отметьте его при размещении заказа

Серия PCM Phone Fiber Over Converter принимает Усовершенствованный дизайн PCM, качество звонков может достигать уровня трансляции.

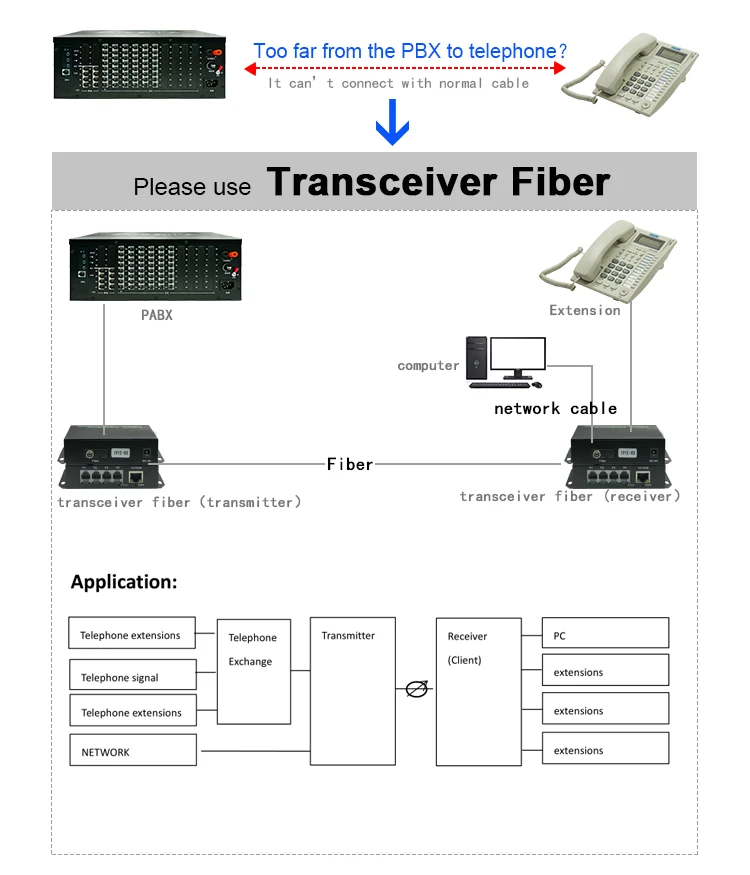

Конвертор PCM Telephone Fiber Over может передавать 1 канал на 8-канальный телефон с 1 каналом 10/100 м Ethernet 10/100 м Ethernet одним ядром. Высокая надежность, низкое энергопотребление и экономичность.

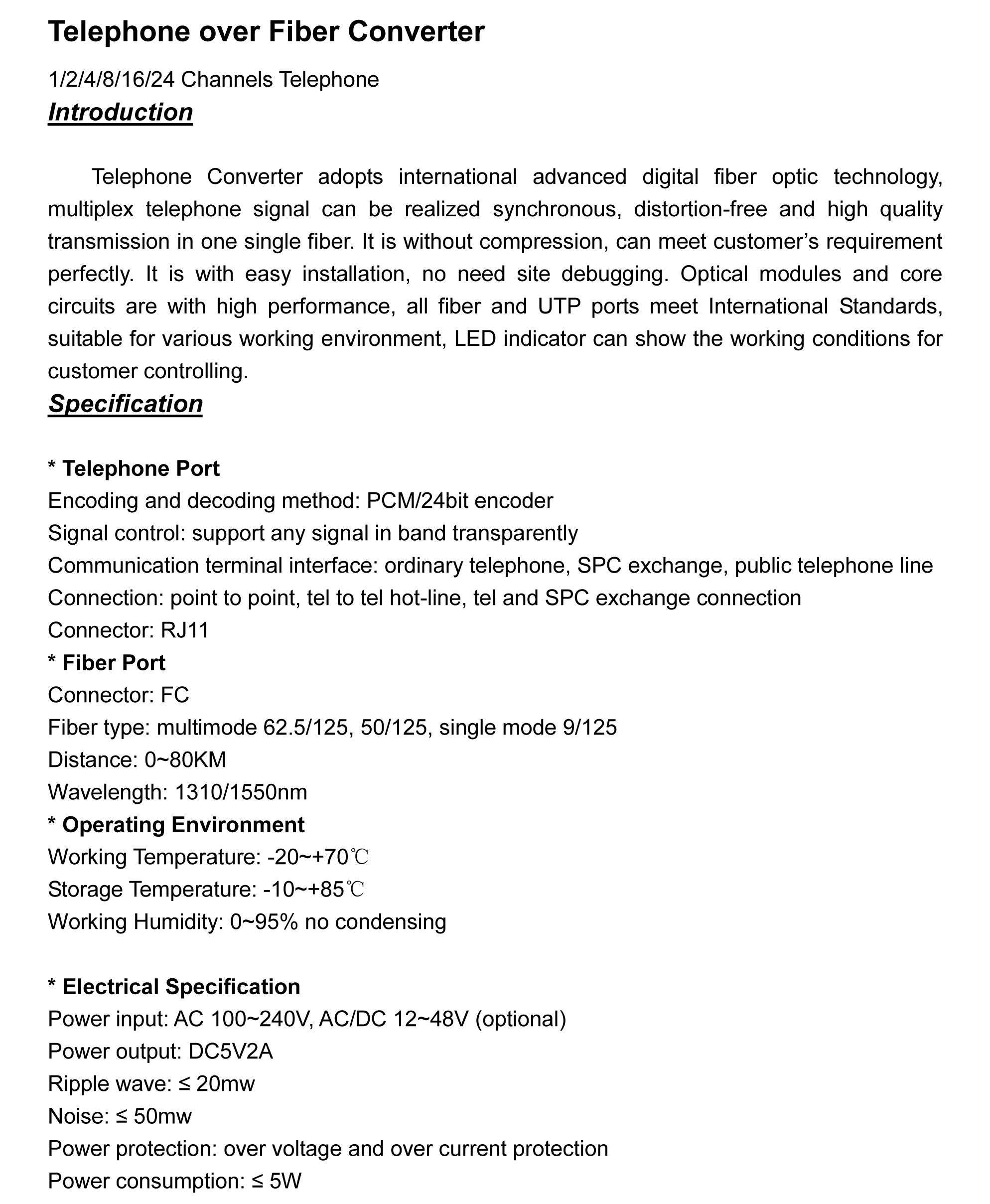

Техническая спецификация

◆Волокно

◆Многомодовое волокно

50/125um, 62,5/125um (максимальное расстояние передачи: 5 км @ 62,5/125um одномодовое волокно, затухание (3dbm/км)

Длина волны: 820 нм

Мощность передачи: -12 дБм (мин) ~-9 дБм (макс) Чувствительность приемника: -28 дБм (мин)

Ссылка бюджет: 16 дБм

◆Одномодовое волокно

8/125 мкм, 9/125 мкм (максимальное расстояние передачи: 40 км

Расстояние передачи: 40 км при 9 / 125 мкм одномодовое волокно, затухание (0.35 дБм/км)

Длина волны: 1310 нм

Мощность передачи: -9 дБм (мин) ~-8 дБм (макс)

Чувствительность приемника: -27 дБм (мин)

Ссылка бюджет: 18dBm

◆Номер телефона:

1-8 каналов

◆FXS интерфейс телефона:

Напряжение кольца: 75 в

Частота кольца: 25 Гц

Двухлинейный сопротивление: 600 Ом (пикап)

Возврат: 40 дБ

◆Интерфейс переключателя FXO:

Напряжение обнаружения кольца: 35 в

Частота обнаружения кольца: 17 Гц-60 Гц

Двухлинейный сопротивление: 600 Ом (пикап)

Возврат: 40 дБ

Телефонный разъем: RJ11

◆Интерфейс Ethernet:

Дата: 10/100Base-TX

Тип интерфейса: RJ45

◆Оптический интерфейс:

Волоконный СОЕДИНИТЕЛЬ: FC, ST (опционально)

Длина волны: TX1310nm, RX1550nm

Тип волокна: одиночный режим и мульти-режим (опционально)

Мощность передачи: -12 дБм ~ + 3 дБм

Чувствительность приема: -30 дБм ~ + 20 дБм

Ссылка бюджет: 18dBm

◆Мощность

Источник питания: AC220V;DC5V

Потребляемая мощность: ≤ 25 Вт

MTBF: 100000 часов

◆Размеры

Размер: 133*80*32 мм (1/2/4 канал)

210*105*30 мм (8 каналов)

GW/NW: 1,5 кг/0,75 кг

◆Рабочая среда

Рабочая температура: от-20 °C до + 70 °C

Рабочая влажность: 5% ~ 95% (без конденсации)

Температура хранения:-40 °C + ~ 85 °C

Влажность хранения: 5% ~ 95% (без конденсации)

Объемный рисунок

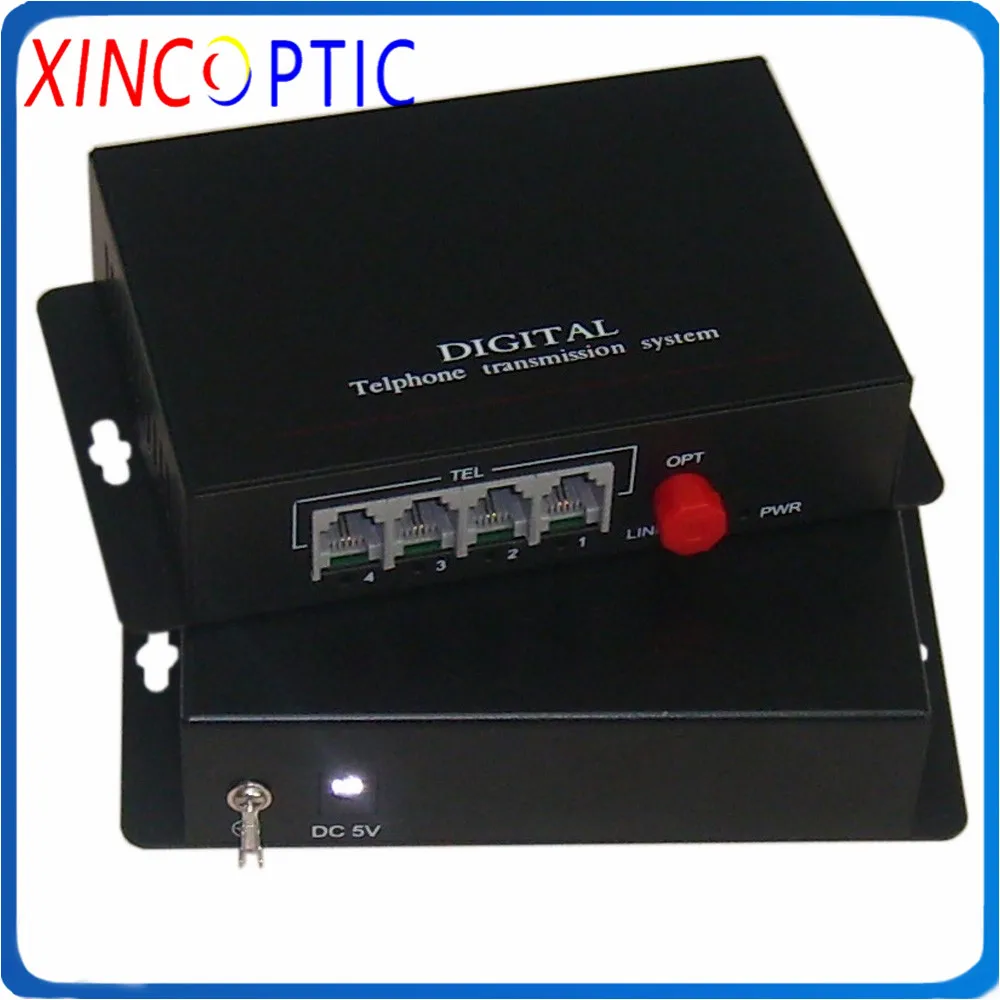

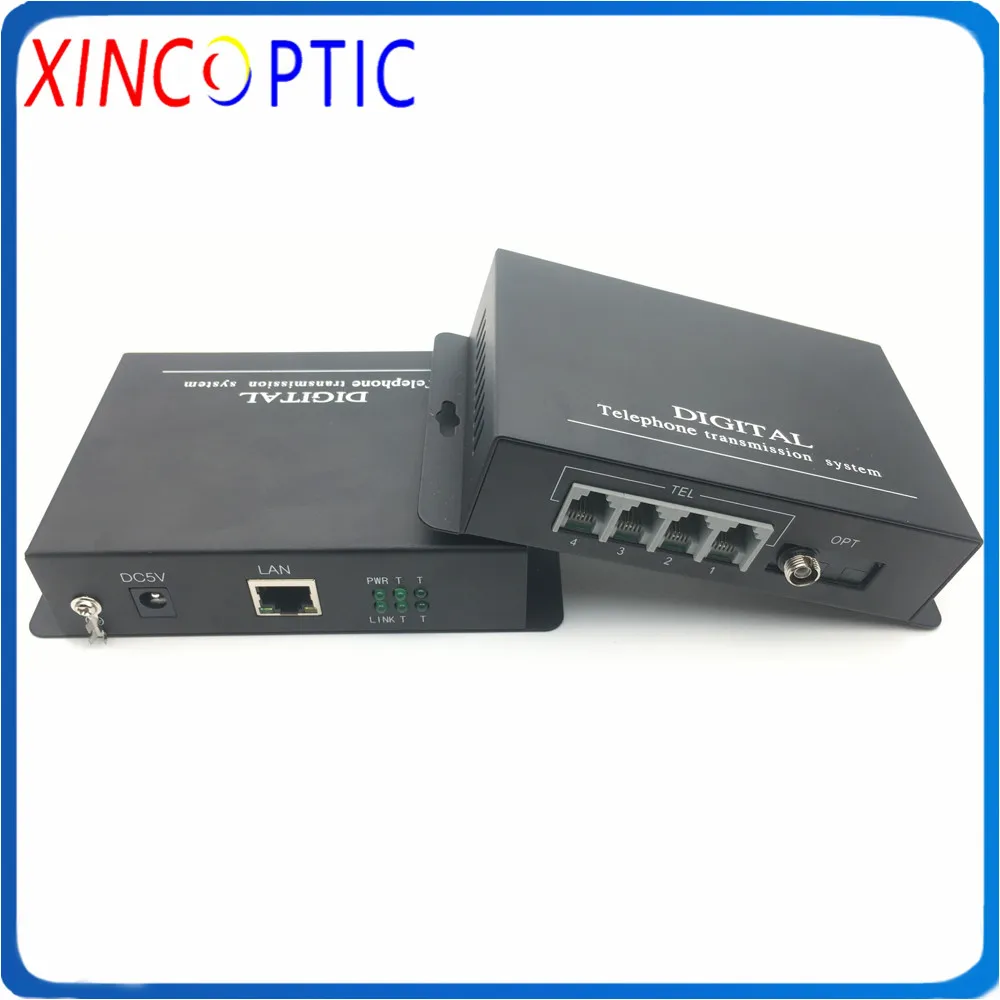

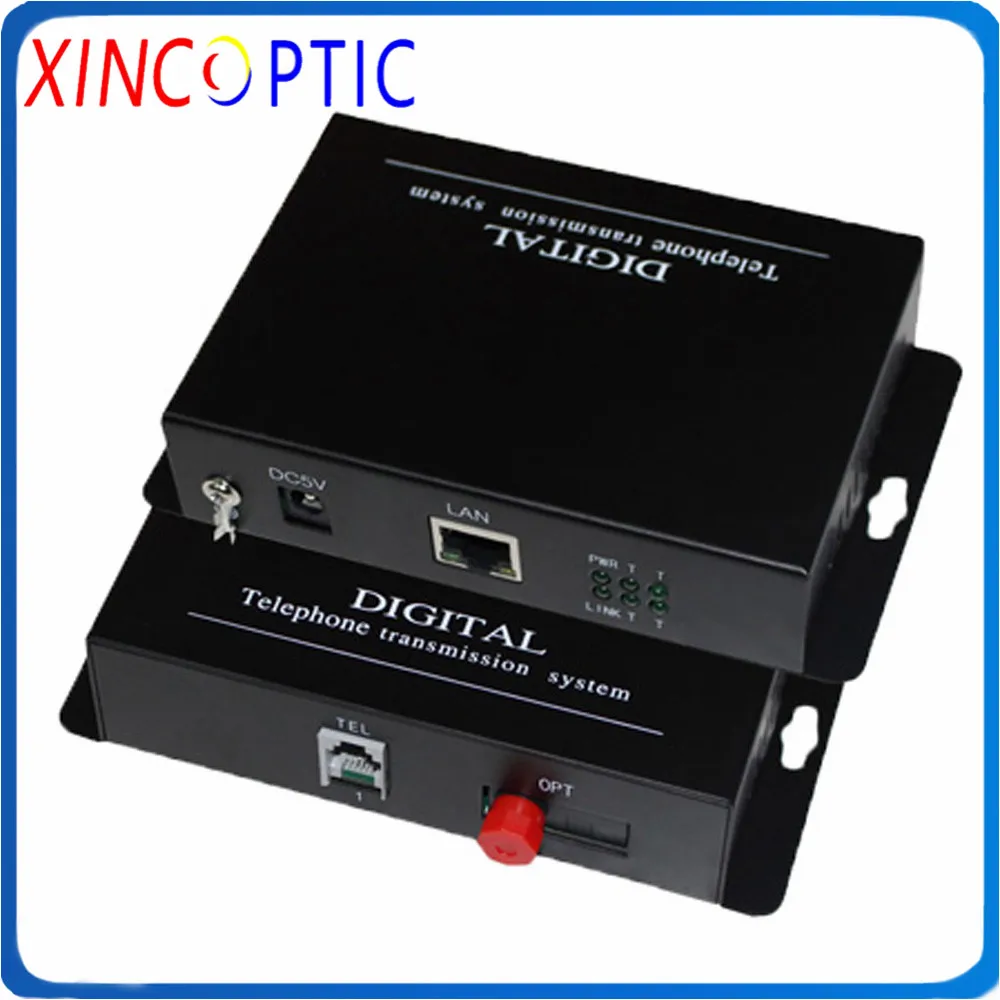

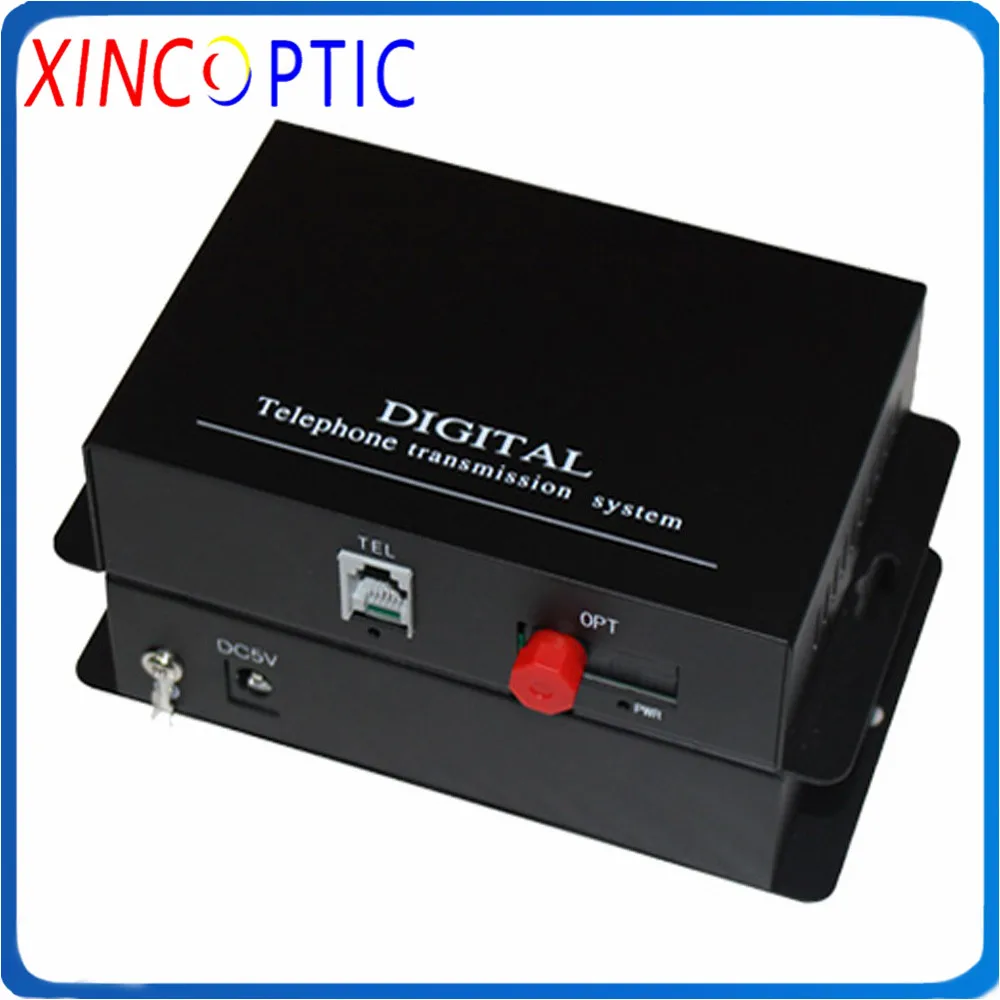

1/2/4 канал PCM телефон + Ethernet волоконно-оптический преобразователь

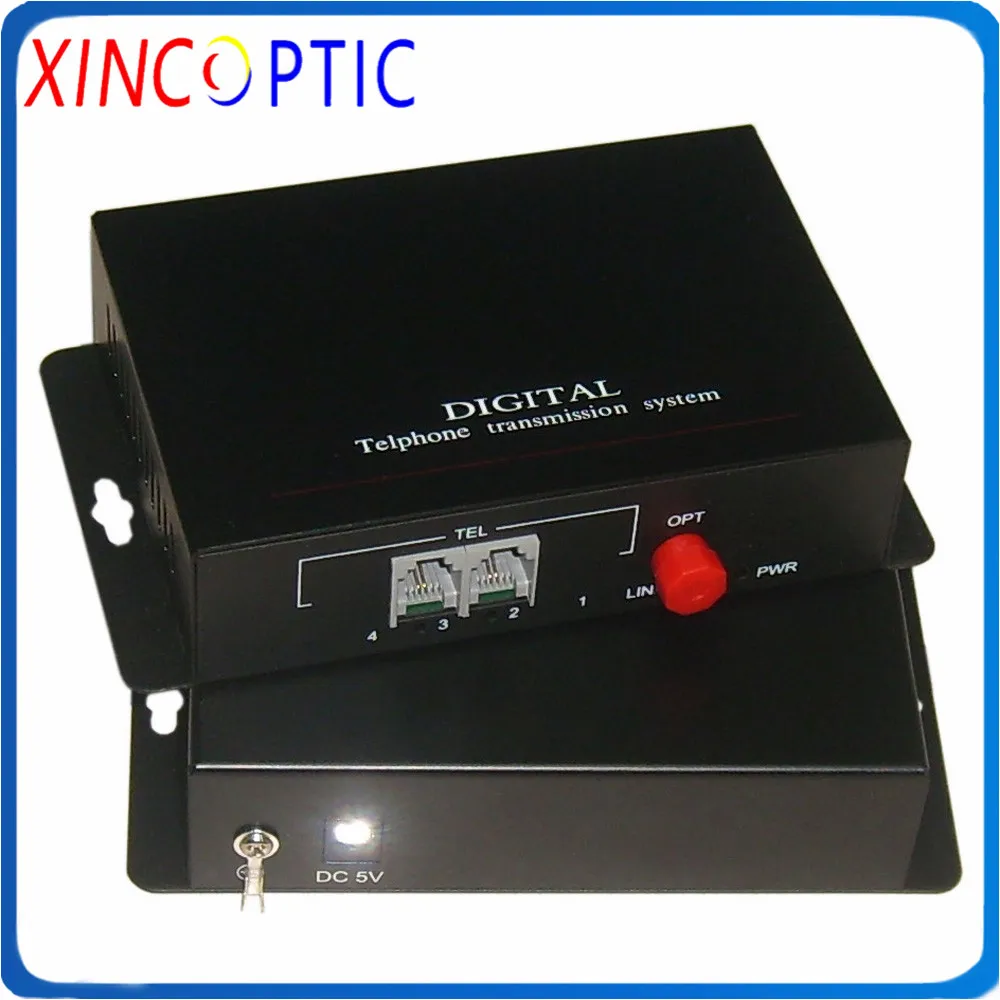

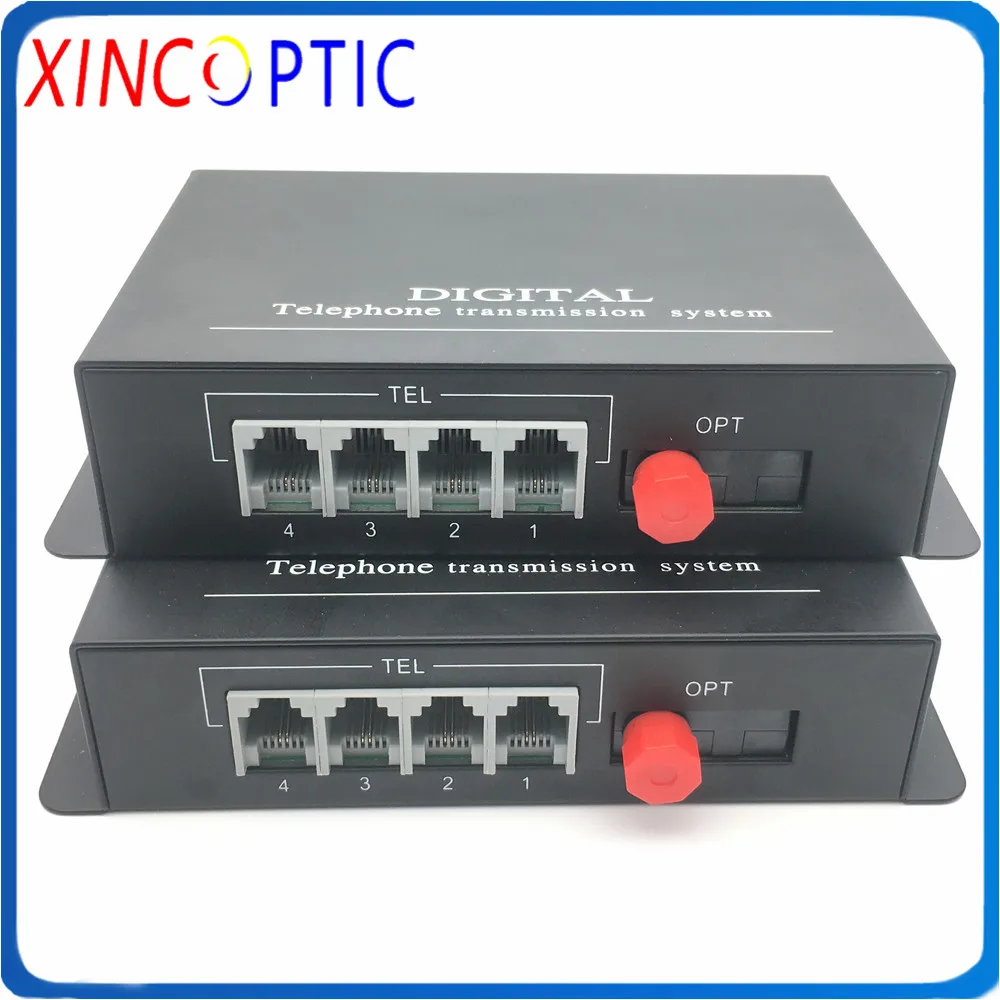

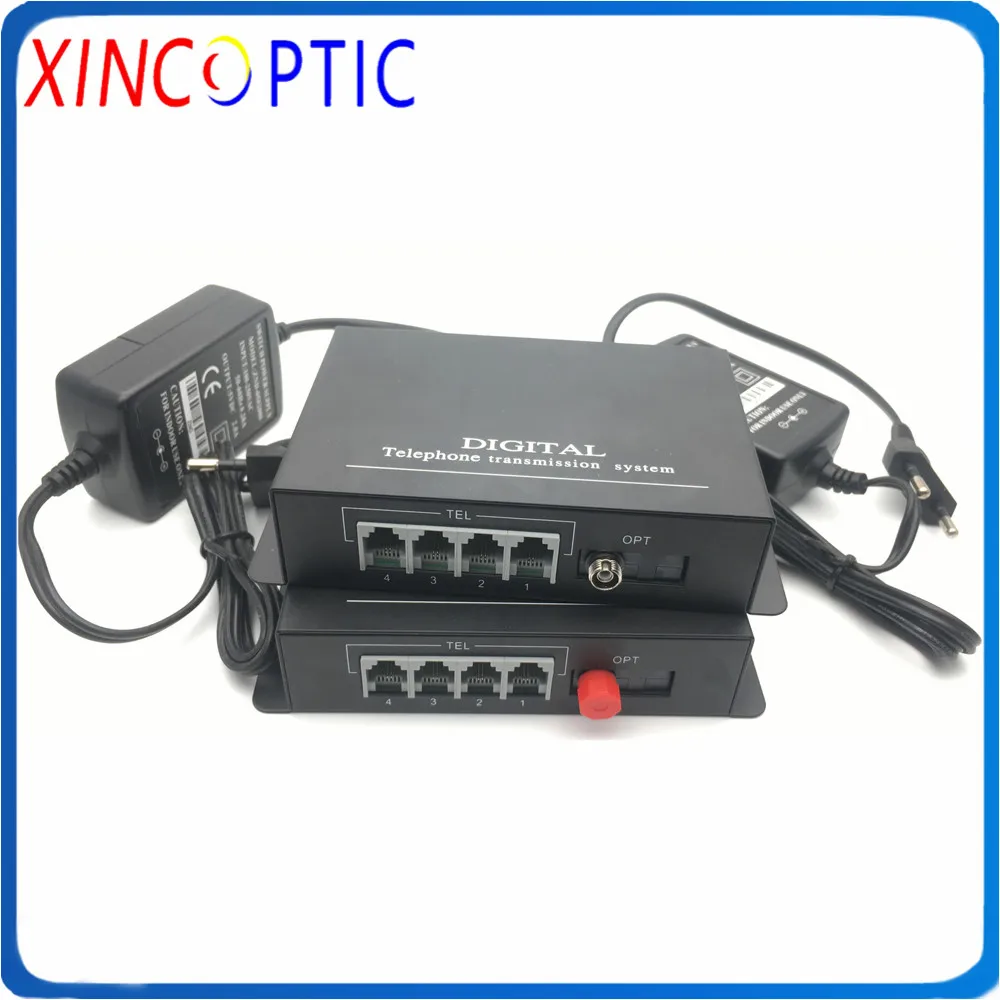

1/2/4 канальный PCM телефонный преобразователь

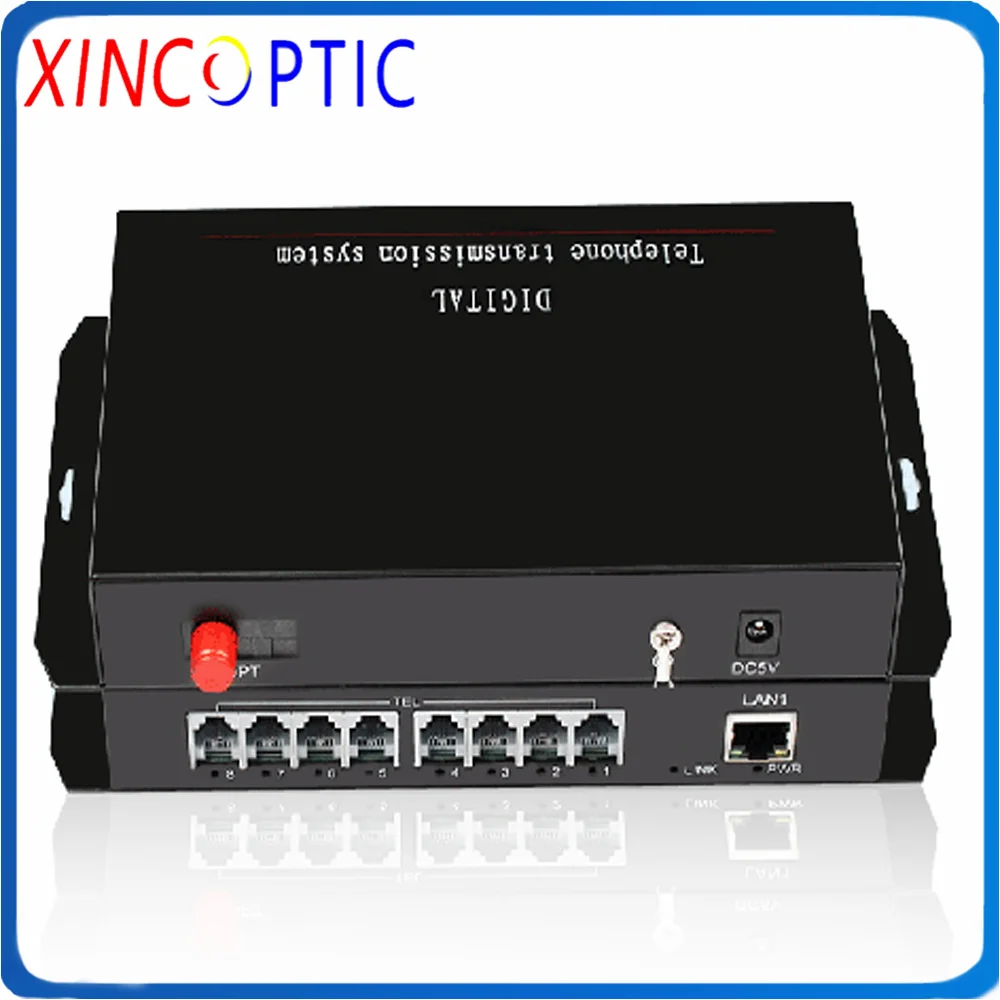

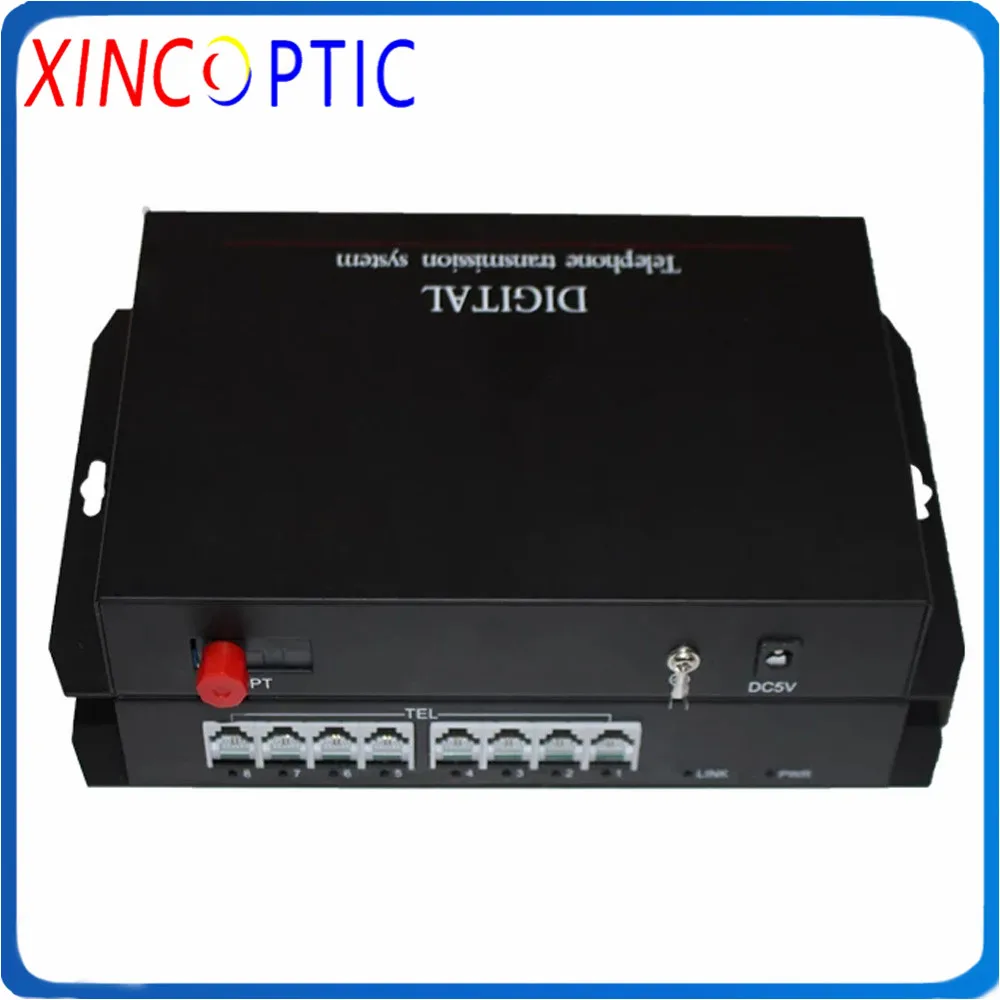

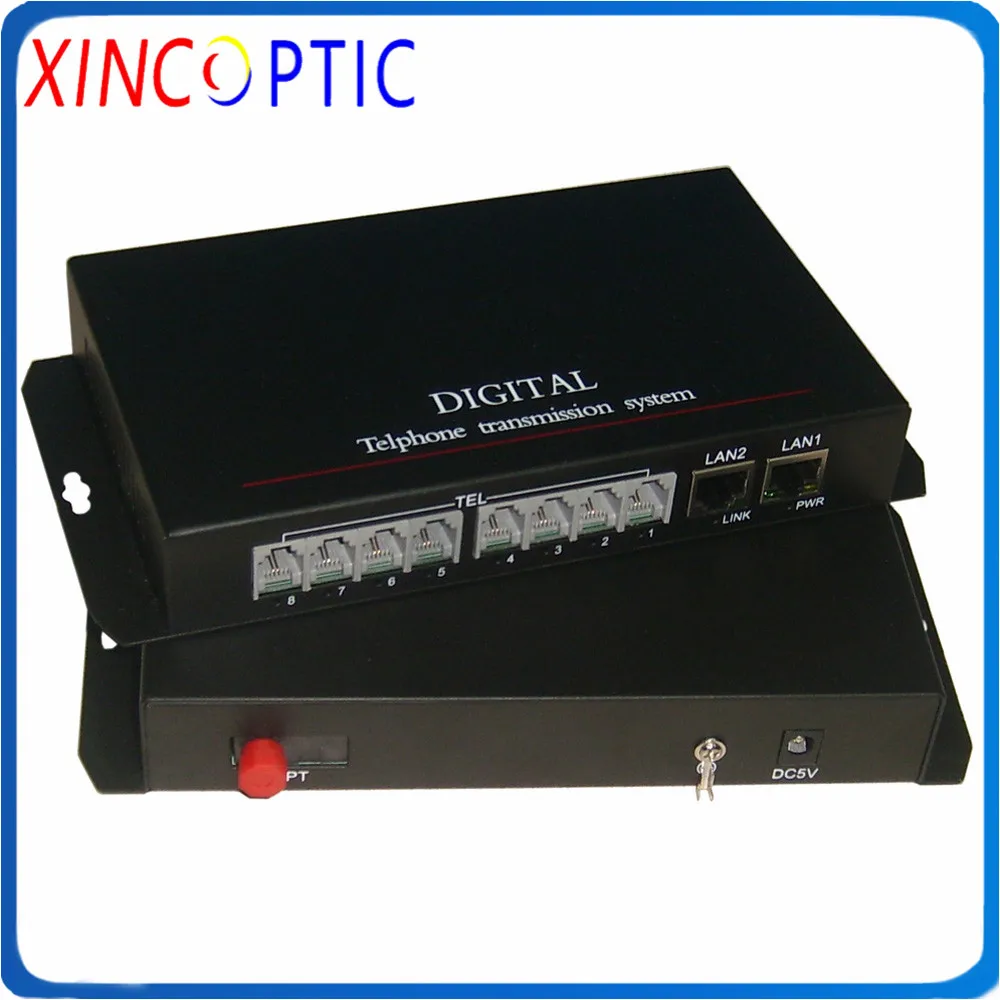

8-канальный PCM телефонный преобразователь

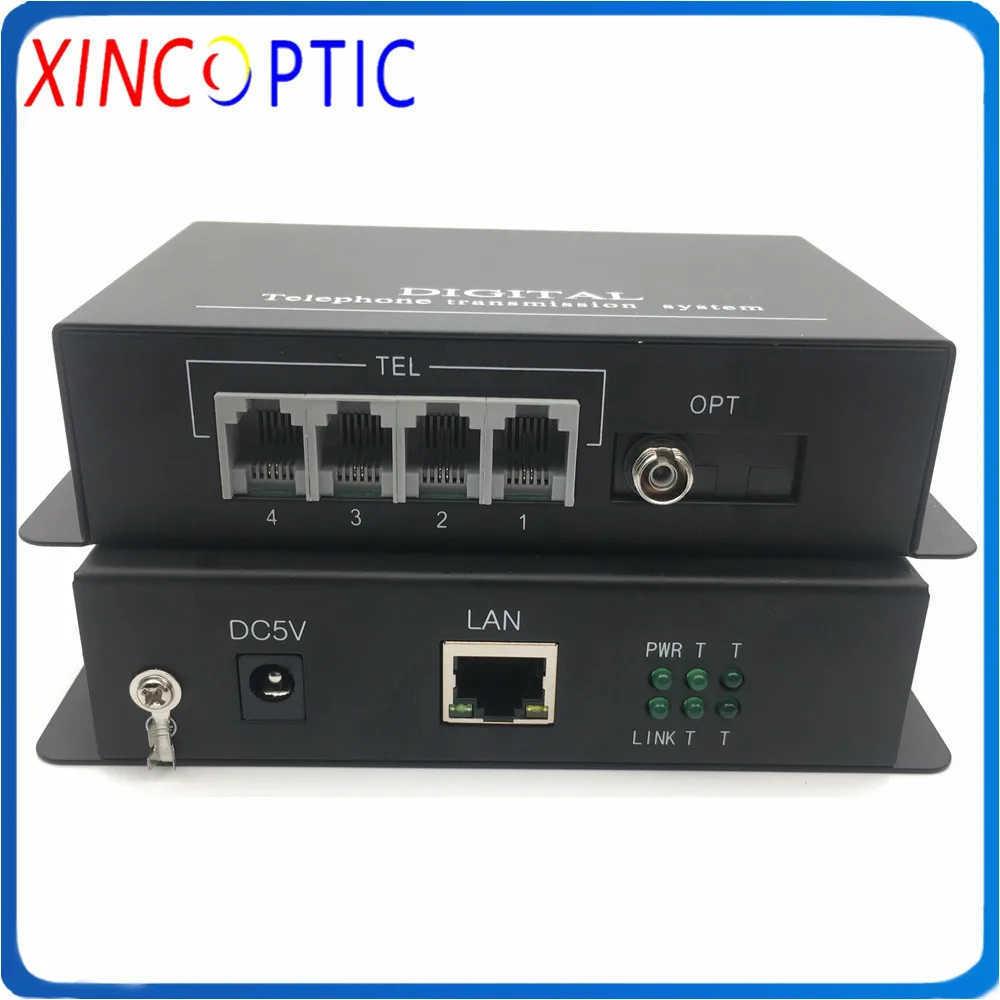

Светодиодный индикатор

Слева направо: светодиодный телефон, светодиодный источник питания

1-8 каналов-это светодиодный телефонный индикатор, выключается, когда телефон не забирается, включается, когда телефон забирается

Ссылка-это светодиодный индикатор волокна, выключается при отключении волоконной связи, включается при подключении волоконной связи

PWR-Светодиодный источник питания, выключается, когда питание не работает, включается при включении

Руководство по установке

Пожалуйста, учитывайте Водонепроницаемость при установке устройства, потому что корпус не является водонепроницаемым.

1. Защита от молнии и статического электричества и земли

Пожалуйста, при установке устройств полностью учитывайте эффект молнии и принимайте меры для защиты от заземления и молнии. Оптический компонент и чип будут повреждены высоким статическим электричеством. Предположим, что, пожалуйста, отключите источник питания, когда вы подключитесь для воспроизведения телефонного волокна через порт передачи данных конвертера.

2. Волоконно-оптический компонент

Пожалуйста, будьте внимательны при подключении и укладке из-за хрупкости волоконного компонента. Следует избегать повреждения волоконно-оптического компонента. Особое внимание на этот глаз будет поврежден постоянный светильник, который генерируется волоконным компонентом. Поэтому, пожалуйста, не смотрите прямо на компонент волокна. Лучше использовать оптический измеритель мощности, когда вам нужно определить оптическую мощность.

3. Шаги по установке устройства

А. Установка волокна: Пожалуйста, вставьте волоконно-оптическое волокно в волоконный интерфейс с осторожностью после того, как подтвержденные волоконно-оптические ссылки отвечают требованиям к установке ..

B. Телефонная установка: телефонный разъем является стандартным портом RJ11. Телефонное волокно

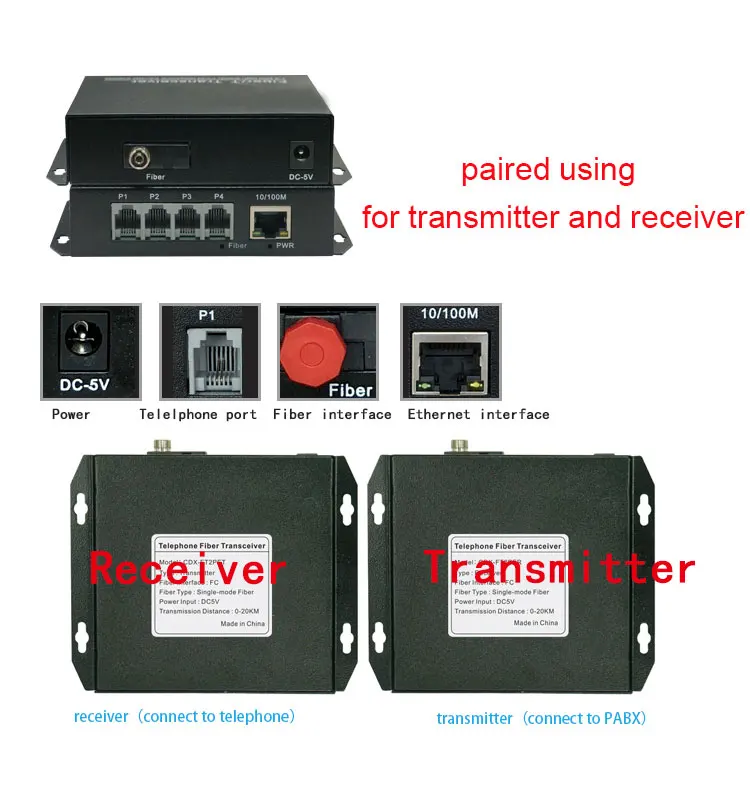

Конвертер имеет терминальный офис и конечного пользователя. Этикетка отмечена. Терминал подключения сохраненный переключатель управления программой и пользователь подключить телефон.

C. Установка Ethernet: разъем Ethernet является стандартным разъемом RJ45.

Для того, чтобы защитить репутацию компании, все наши продукты прилипают анти-снос этикетки. Пользователь не позволит разобрать устройство без согласия нашей компании. Как только этикетка разорвана, наша компания не несет ответственности за послепродажное обслуживание дольше.

Гарантия не предоставляется в случае следующих обстоятельств:

1. Вводная мощность является неправильной, например, высокое напряжение, защита от молнии без заземления и обратно подключения

2. Не в соответствии с условиями окружающей среды

3. Не работает в соответствии с инструкциями

4. Все гарантии не покрывают ущерб, вызванный неправильным использованием или совместимостью, природными или искусственными

Внимание:

1.МощностьАдаптер:Выход переменного тока:125 В ~ 250 В,Вход:Постоянный ток5 В,Пожалуйста,ИспользованиеОригиналМощностьПоставка

2. Затухание волокна составляет 20 дБ. В инженерных приложениях Затухание оптического кабеля должно быть менее 20 дБ, в противном случае приемник может не получать нормальные оптические сигналы.

3. Передатчик и приемник должны использоваться в помещении. Рабочая температура и влажность должны работать в диапазоне рабочих параметров. В противном случае устройство будет повреждено.

4. Пожалуйста, запечатайте интерфейс волокна с защитным колпачком, когда передатчик и приемник не подключают соединитель pigtail, в противном случае это влияет на передачу волоконно-оптического сигнала, если пыль.

5. Если товар неисправен, пожалуйста, сначала свяжитесь с нами. Пожалуйста, не открывайте оборудование самостоятельно, наш профессиональный инженер рад вам помочь.
