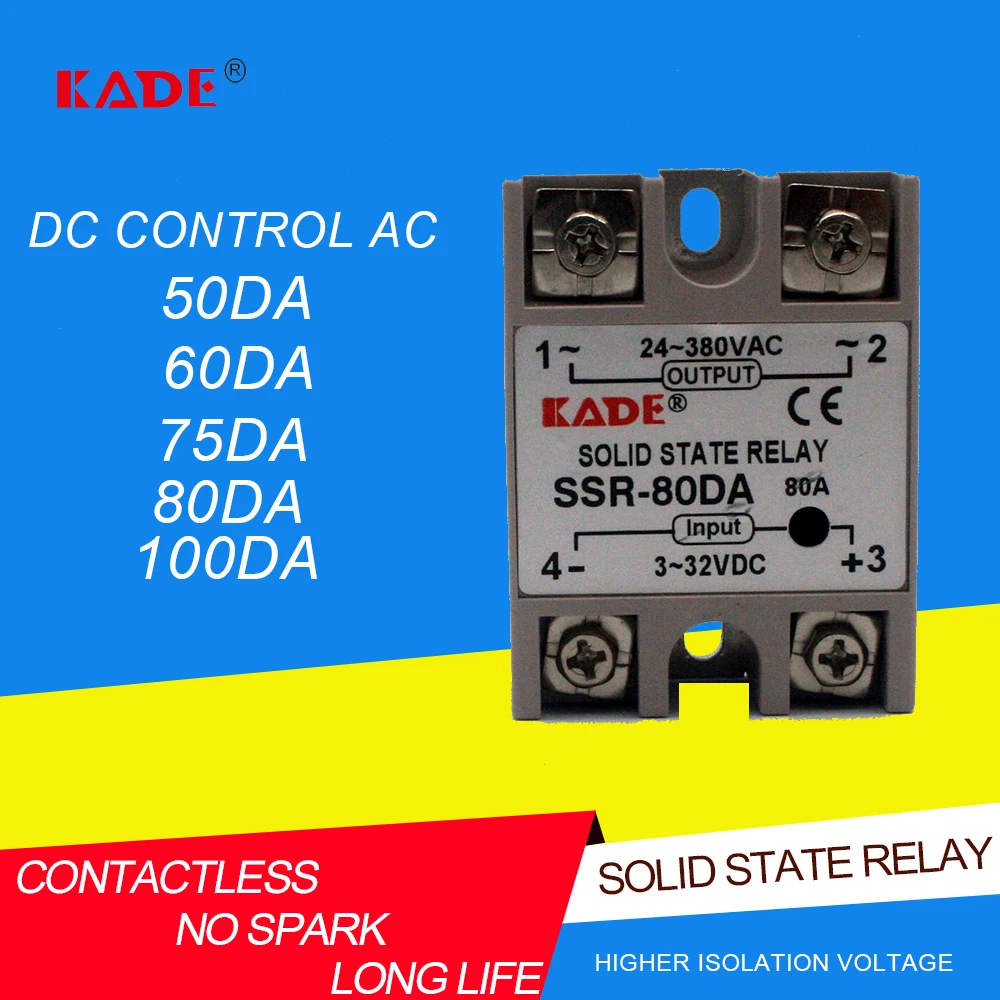

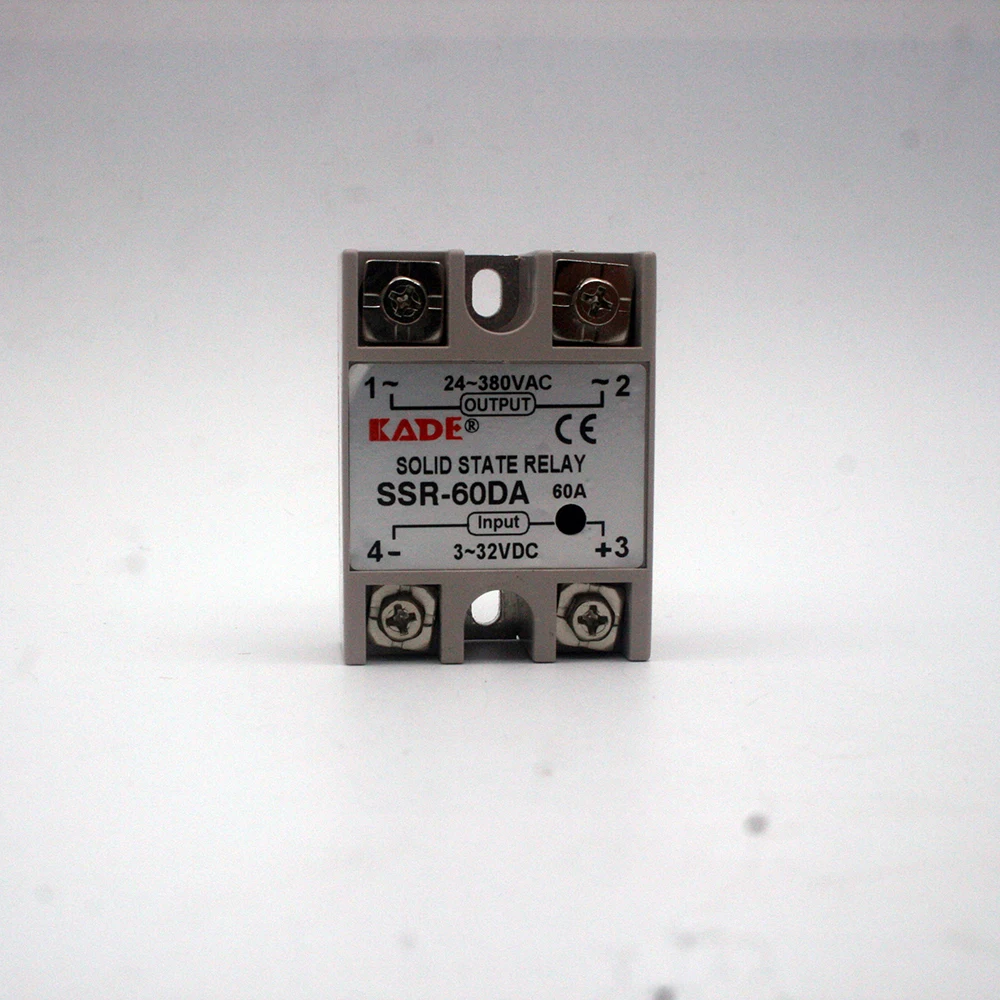

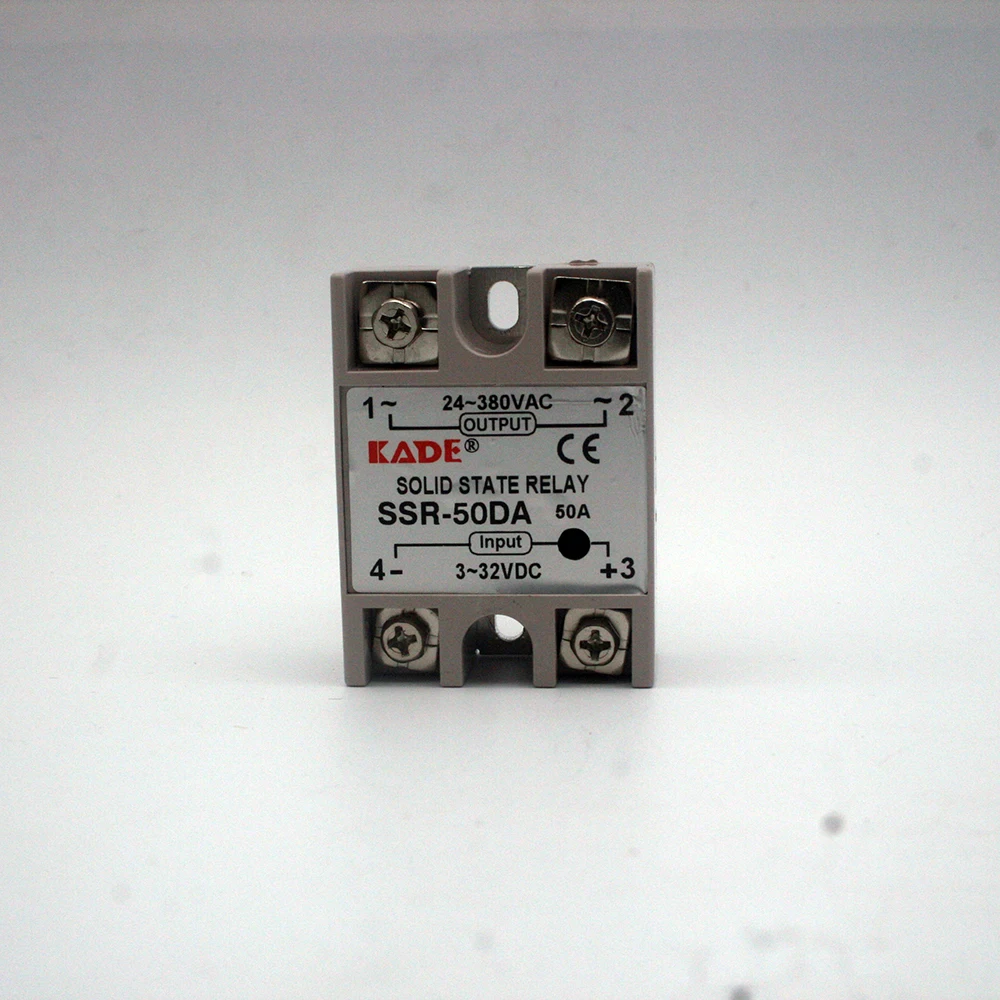

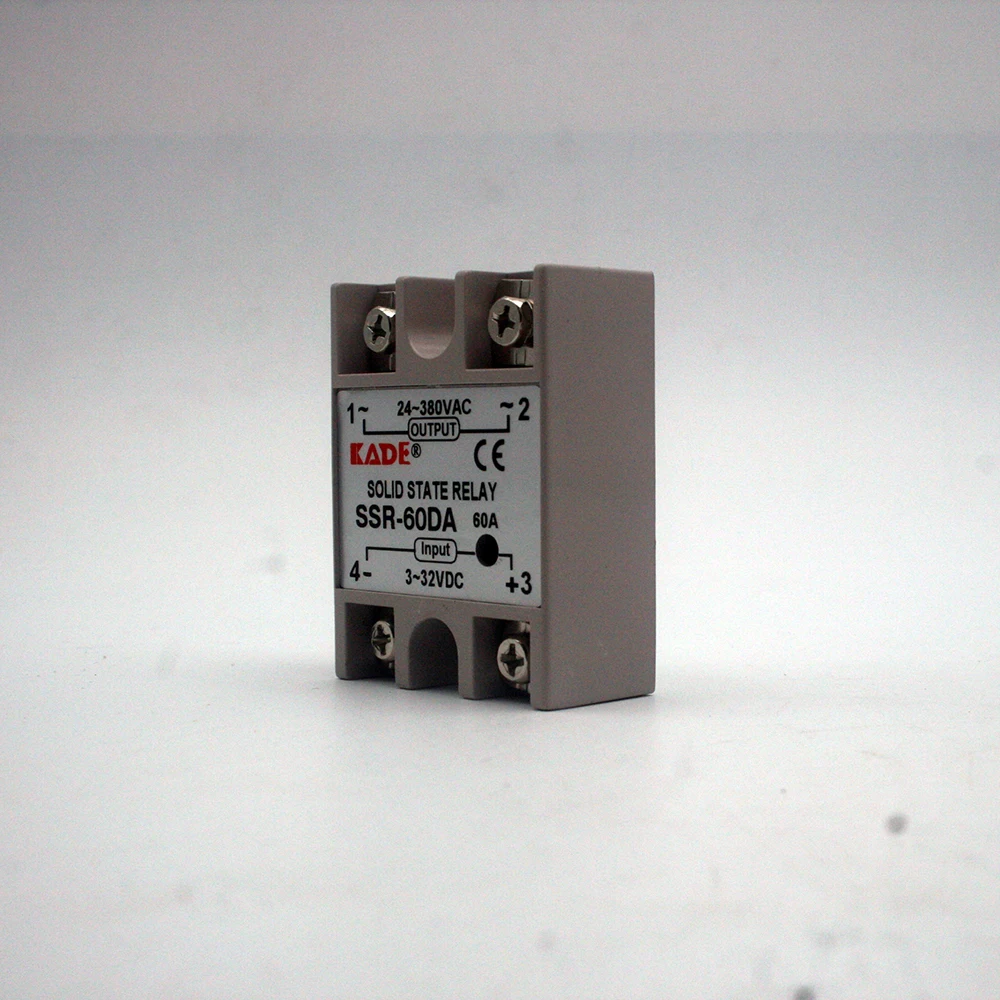

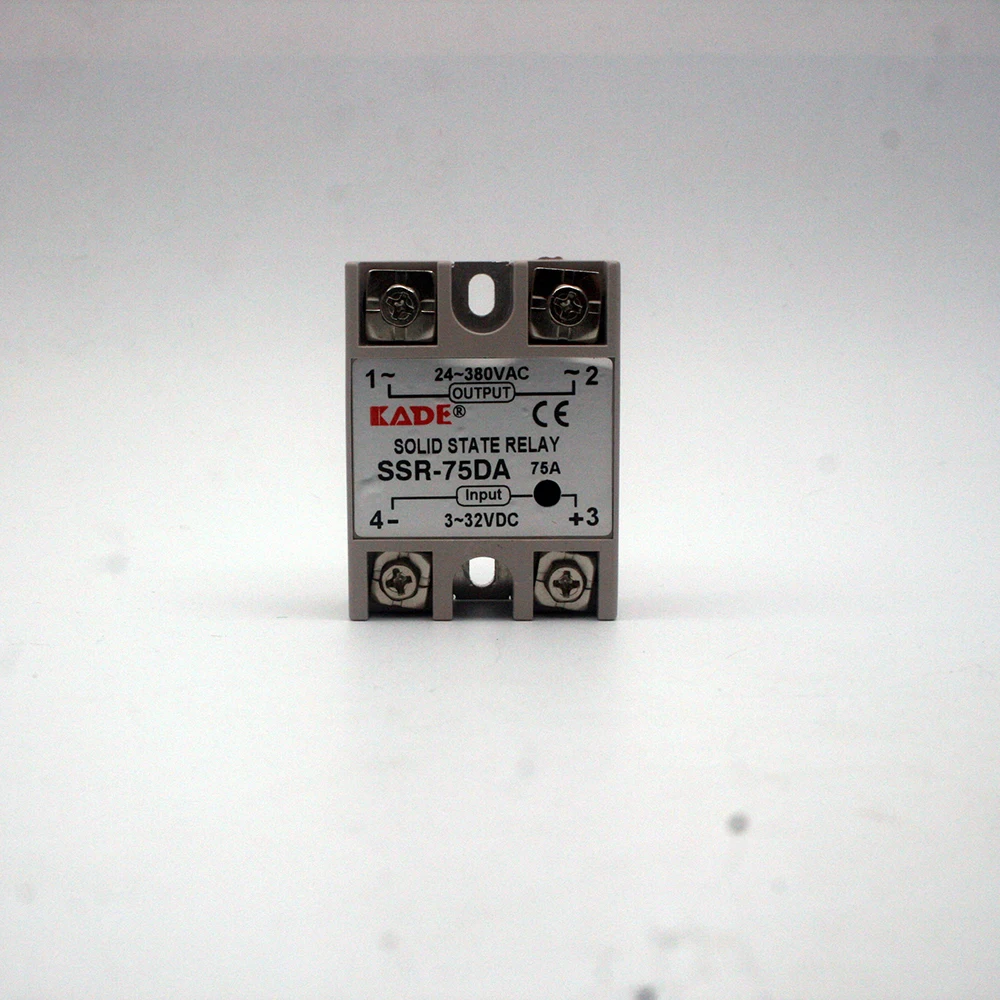

Однофазное твердотельное реле SSR-50DA / 60da/75DA/80DA/100DA с пластиковым пылезащитным

Однофазное твердотельное реле SSR-50DA / 60da/75DA/80DA/100DA с пластиковым пылезащитным

Выберите правильный тип

Ток оборудования/коэффициент = ток ССР
PS: соотношение зависит от вида вашего погрузочного оборудования.
Резистивная нагрузка: 70%, Индуктивная нагрузка: 20%, емкостная нагрузка: 10%.

Резистивные нагрузки, такие как йодная Вольфрамовая лампа, лампа накаливания, печь сопротивления, духовка, электрический водонагреватель и т. д.

Индуктивные нагрузки, такие как электрический вентилятор, люминесцентная лампа, натриевая лампа высокого давления, ртутная лампа, Металлогалогенная лампа, двигатель, компрессор, реле, контактор переменного тока, трансформатор и т. д.

Емкостная нагрузка, например конденсатор, шкаф компенсации мощности

Особенности:

Абсолютно новый высококачественный

Длительный срок службы и высокая надежность

Быстрое переключение для уменьшения электромагнитных помех

Высокая надежность и компактный дизайн, обеспечивая максимальную простоту для пользователей



Параметры продукта:



Название: Однофазное твердотельное реле



Входное напряжение: 3-32 В постоянного тока

Выходное напряжение: 24-380 В переменного тока

Рабочее напряжение: 250 В

Напряжение открытия: ≤ 1 в

Один раз: ≤ 10 мс

Ток утечки: ≤ 2 мА

Цвет: белый

Размер изделия: 60*45*23 мм




Диапазон: теплоотвод должен быть добавлен, если он превышает 10A

Применение продукта:

Серия SSR твердотельные реле принимает огнестойкий инженерный пластиковый корпус, эпоксидная смола инкапсуляции, резьбовые свинцовые концевые проводки, с высокой конструкционной прочностью, ударопрочностью, сильным ударным сопротивлением, ток вождения входного терминала небольшой, который может быть удобно соединен с компьютерными терминалами и различными цифровыми программными схемами. Широко используется в нефтехимических инструментах и оборудовании, пищевом оборудовании, упаковочном оборудовании, текстильном оборудовании, станках с ЧПУ, пластиковом оборудовании, фитнес-оборудовании, развлекательных комплексах и других областях автоматического управления.
Он особенно подходит для коррозионных, влажных, пыленепроницаемых, взрывозащищенных и других жестких условий, а также частых случаев переключения. Это обновленная Замена контактора переменного тока.
Меры предосторожности:

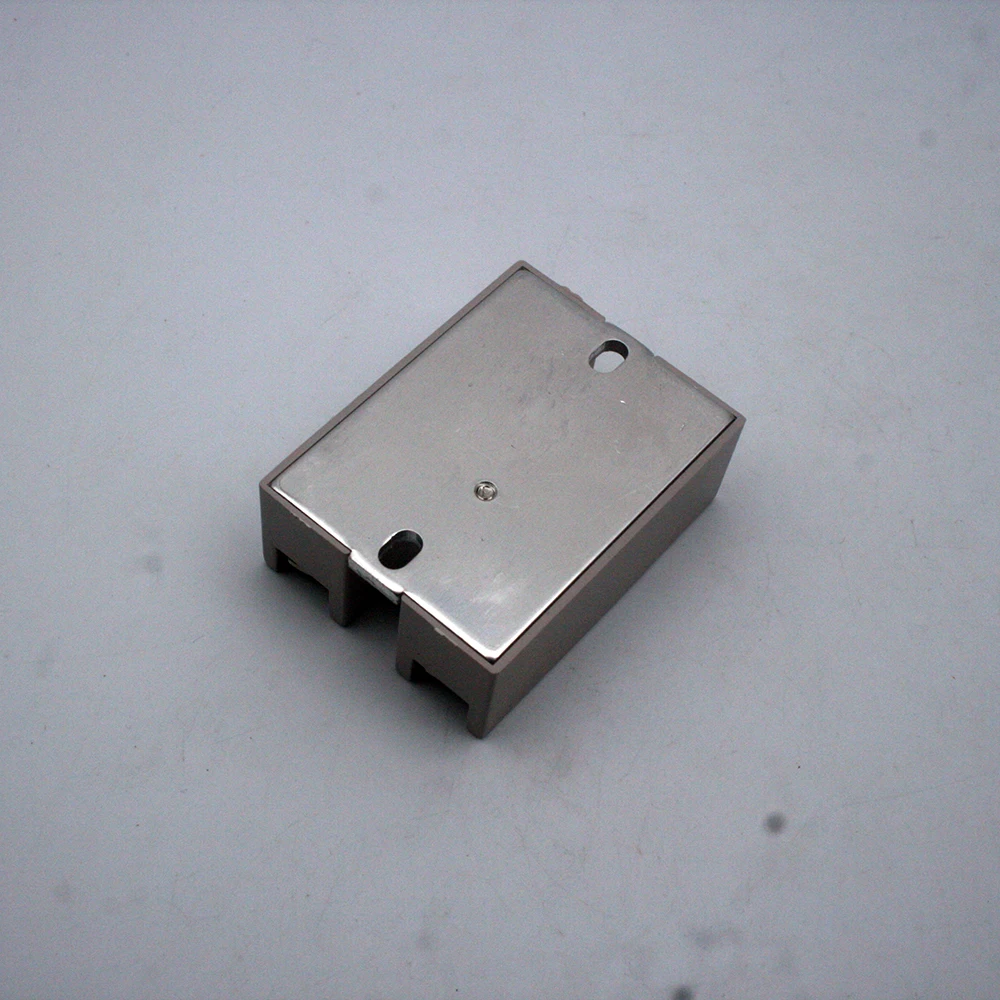

1. Когда ток нагрузки выше 5А, радиатор должен быть использован или установлен на металлической плите с соответствующим эффектом рассеивания тепла, И опорная пластина для рассеивания тепла твердотельного реле должна быть покрыта теплопроводящей силиконовой смазкой между плинтусом рассеивания тепла и поверхностью установки, Более 40А плюс вентилятор с сильным охлаждением или водяным охлаждением.
2. При использовании в индуктивной нагрузке к выходному терминалу применяется высокое переходное напряжение и импульсный ток, что может привести к вводу в заблуждение или повреждению твердотельного реле, обычно необходимо подключить контроллер напряжения с определенным зажимным напряжением на выходе, Например, двунаправленный диод регулятора напряжения или чувствительный к напряжению резистор (MOV). Рекомендуется брать 1,6-1,9 раза от номинального напряжения для Варистор.
3. При управлении меньшим нагрузочным током, который близок к минимальному току нагрузки, виртуальный резистор нагрузки должен быть подключен параллельно на нагрузке, чтобы уменьшить выходной ток утечки, чтобы генерировать более высокое остаточное напряжение на нагрузке.
4. Во избежание повышения температуры твердотельного реле, превышающего допустимое значение, следует учитывать эффект рассеивания тепла и положение установки при проектировании и применении. Когда два или более твердотельных реле установлены бок о бок, необходимо сохранить правильный интервал между ними.
5. Выходные клеммы нескольких твердотельных реле не должны использоваться параллельно с целью увеличения выходного тока. Однако выходные клеммы могут быть использованы в серии для применения более высоких рабочих напряжений.
6. Когда несколько твердотельных реле имеют один блок питания управления, Входные клеммы могут использоваться последовательно или параллельно.
7. Пожалуйста, используйте этот элемент с осторожностью для емкостной нагрузки, пожалуйста, выберите специальное твердотельное реле для емкостной нагрузки
