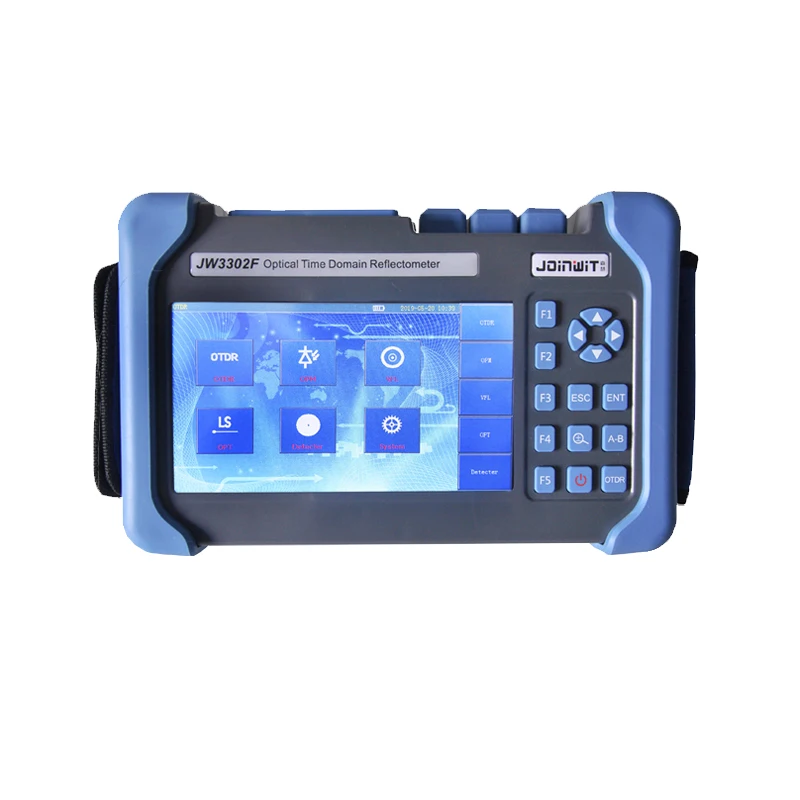

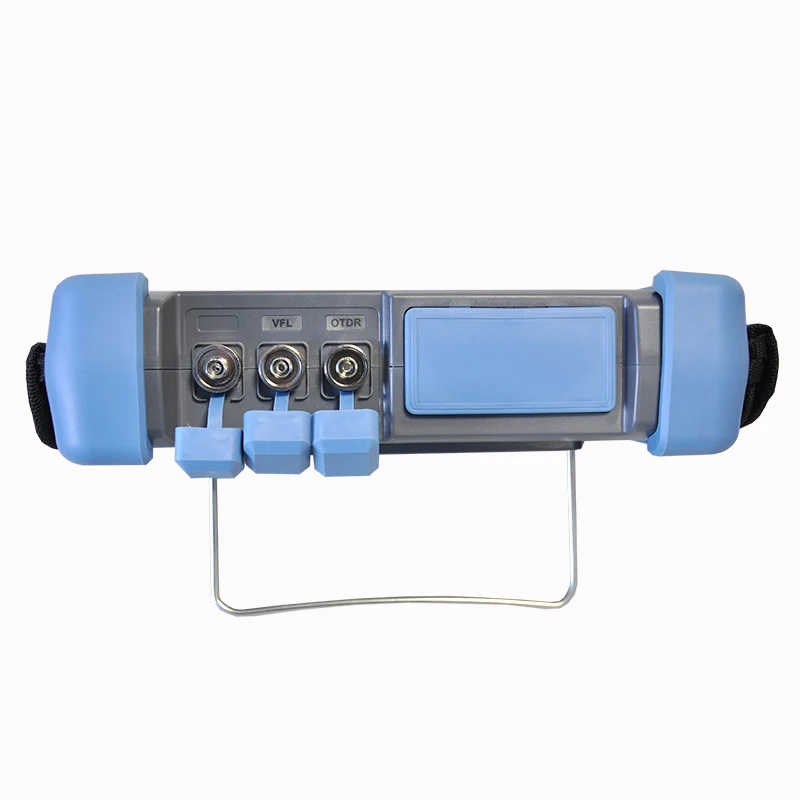

Одномодовый волоконно оптический pon OTDR рефлектор времени JoinWit JW3302F 1310/1490 нм тестер

JoinWit JW3302F одномодовый волоконно-оптический pon OTDR оптический временной домен отражатель 1310/1490/1550nm тестер машина



Описание товара



 JW3302F серия оптического времени домена рефлектометр (OTDR) является интеллектуальным счетчиком нового поколения для обнаружения оптоволоконных систем связи. С популяризацией строительства оптической сети в городах и странах измерение оптической сети становится коротким и рассеивается; JW3302F специально разработан для такого вида применения. Это экономично, имеет выдающиеся показатели.

JW3302F производится с терпением и осторожностью, следуя национальным стандартам, чтобы объединить богатый опыт и современные технологии, при строгом механическом, электронном и оптическом тестировании и гарантии качества; В другом случае, новый дизайн делает JW3302F более умным и компактным и многоцелевым.

Независимо от того, хотите ли вы обнаружить слой связи в конструкции и установке оптической сети или продолжить эффективное техническое обслуживание и бесперебойную съемку, JW3302F может быть вашим лучшим помощником.

  Особенности

* Интегрированный дизайн, умный и прочный * уровень защиты IP65, улучшенный внешний вид

* 7-дюймовый Антибликовое покрытие ЖК-экран

* PON онлайн тестовый модуль (1625 нм) является необязательным

* Испытательный модуль MMF (850/1300nm) является необязательным

* Поддержка многоязычных дисплеев

  Основные функции VFL (Визуальный дефектоскоп)

VFL, доступный в качестве стандартного модуля в серии JW3302F OTDR, предлагает встроенный 650 нм визуальный дефект на разъеме FC/UPC.

Онлайн-тест PON

Серия JW3302F OTDR использует длину волны 1625nm для сканирования и анализа точки доступа и продолжить онлайн-тестирование с помощью оптического фильтра и не будет беспокоить сервис.

PM (измеритель мощности)

JW3302F серия OTDR поставляется с дополнительным встроенным счетчиком мощности, который позволяет техникам легко проверить наличие сигнала.

LS (лазерный источник)

JW3302F серия OTDR поставляется с дополнительным встроенным лазерным источником через порт OTDR1, который позволяет техникам легко проверить общую потерю локальной сети с помощью счетчика мощности.

FM (волоконный микроскоп)

Дополнительный датчик проверки волокна облегчает осмотр перед подключением. JW3302F серия OTDR предлагает эту возможность через подключение к usb-порту, что позволяет быстро и легко проверять торцевые грани соединителя для загрязнения, а также позволяет захватывать и хранить изображение.

Гуманизированный тестовый интерфейс

JW3302F серия OTDR может отображать потерю соединения, потерю соединителя, затухание волокна, отражение точек, обратную потерю соединения и расстояние до событий волокна и т. д. С помощью умной информации для тестирования пользователь может получить подробную информацию немедленно.

FTTH тест в сетях PON

Модели OTDR серии JW3302F, такие как T2 и T4, предназначены для тестирования обслуживания сети PON и устранения неполадок без прерывания работы.

Волоконный микроскоп

Микроскоп опционально для серии JW3302F OTDR. 400X усиление и различные аксессуары обеспечивают идеальное состояние терминала перед испытанием. Сделайте книгу образцов типа.

Технические параметры Технические характеристики Размеры 253 × 168 × 73,6 мм

1,5 кг (включая батарею) Дисплей 7 дюймов TFT-LCD с светодиодный подсветка (сенсорный экран функции не являются обязательными) Интерфейс 1 × порт RJ45, 3 × порт USB (USB 2,0, тип A USB× 2, Тип B USB× 1) Источник питания 10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц Аккумулятор 7,4 В (dc)/4.4Ah литиевая батарея (с сертификацией воздушного движения)

Время работы: 12 часов, Telcordia GR-196-CORE

Время зарядки: <4 часа (выключение питания) Энергосбережение Выключение подсветки: Отключение/от 1 до 99 минут

Автоматическое отключение: Отключение/от 1 до 99 минут Хранение данных Внутренняя память: 4 Гб (около 40000 групп кривых) Язык Выбор пользователя (английский, упрощенный китайский, традиционный китайский, французский, корейский, русский, испанский и португальский-свяжитесь с нами для получения информации о наличии других) Условия окружающей среды Рабочая температура и влажность: -10 ℃ ~ + 50 ℃, ≤ 95% (без конденсации)

Температура хранения и влажность: -20 ℃ ~ + 75 ℃, ≤ 95% (без конденсации)

Защита: IP65 (IEC60529) Аксессуары Стандарт: основной блок, адаптер питания, литиевая батарея, FC адаптер, USB шнур, руководство пользователя, CD диск, чехол для переноски

Дополнительно: SC/ST/LC адаптер, оптоволоконный адаптер Технические параметры Тип Испытательная длина волны (Мм: ± 20 нм, см: ± 10 нм) Динамический диапазон (дБ) Мертвая зона событий (м) Затухание мертвых зон (м) JW3302F-S1 1310/1550 32/30 1 8/8 JW3302F-S2 1310/1550 37/35 1 8/8 JW3302F-S3 1310/1550 42/40 0,8 8/8 JW3302F-S4 1310/1550 45/42 0,8 8/8 JW3302F-T1 1310/1490/1550 30/28/28 1,5 8/8/8 JW3302F-T2 1310/1550/1625 30/28/28 1,5 8/8/8 JW3302F-T3 1310/1490/1550 37/36/36 0,8 8/8/8 JW3302F-T4 1310/1550/1625 37/36/36 0,8 8/8/8 Тестовый параметр Ширина импульса Одиночный режим: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs Расстояние тестирования Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км Разрешение выборки Минимум 5 см Точка выборки Максимальное 128000 точек Линейность ≤ 0. 05дб/дБ Индикация шкалы Ось X: 4 м ~ 70 м/див, ось Y: минимум 0. 09дб/Див Разрешение расстояния 0,01 м Точность расстояния ±(1 м + измерение distance× 3 × 10-5 + разрешение выборки) (за исключением передней неопределенности) Точность отражения Одиночный режим: ± 2 дБ, мульти-режим: ± 4 дБ Передняя Настройка 1,4000 ~ 1,7000, 0,0001 шаг Единицы измерения Км, миль, футов Формат отслеживания OTDR Telcordia universal, SOR, issue 2 (SR-4731)

OTDR: выбор пользователя Автоматическая или Ручная настройка Режимы тестирования Визуальный дефектоскоп: Видимый красный светильник для идентификации и устранения неисправностей

Светильник источник: стабилизированный свет светильник источник с вращением по часовой стрелке и против часовой стрелки) винты, 270 Гц, 1 кГц, 2 кГц выход)

Полевой зонд микроскопа Волоконный анализ событий С антибликовым покрытием и небликующая события: 0,01 для 1.99dB (0.01dB шагов)

-Светоотражающие: 0,01 для 32dB (0.01dB шагов)

-Конец/разрыв волокна: от 3 до 20 дБ (1 дБ шагов) Прочие Функции Разметка в реальном времени: 1 Гц

Режимы усреднения: время (от 1 до 3600 сек.)

Обнаружение живого волокна: проверяет наличие светильник связи в оптическом волокне

Наложение и сравнение трассировки Модуль VFL (Визуальный дефектоскоп, как стандартная функция): Длина волны (± 20 нм) 650 нм Мощность 10 мВт, CLASSIII B Диапазон 12 км Соединитель FC/UPC Режим запуска CW/2 Гц Модуль PM (измеритель мощности, как Опциональная функция): Диапазон длины волны (± 20 нм) 800 ~ 1700 нм Калиброванная длина волны 850/1300/1310/1490/1550/1625/1650 нм Диапазон испытаний Тип A: -65 ~ + 5dBm (стандарт); Тип B: -40 ~ + 23dBm (опционально) Разрешение 0,01 дБ Точность ± 0,35 дБ ± 1нвт Идентификация модуляции 270/1k/2 кГц, Pinput≥-40 дБм Соединитель FC/UPC Модуль LS (лазерный источник, как Опциональная функция): Рабочая длина волны (± 20 нм) 1310/1550/1625 нм Выходная мощность Регулируемый-25 ~ 0dBm Точность ± 0,5 дБ Соединитель FC/UPC FM модуль (волоконный микроскоп, в качестве дополнительной функции): Увеличение 400X Разрешение 1,0 & micro;m Вид поля 0,40 × 0,31 мм Хранение/рабочее состояние -18 ℃ ~ 35 ℃ Размеры 235 × 95 × 30 мм Датчик 1/3 дюйма 2 миллиона пикселей Вес 150 г USB 1,1/2,0 Адаптер SC-PC-F (для адаптера SC/PC)

FC-PC-F (для адаптера FC/PC)

LC-PC-F (для LC/PC адаптера)

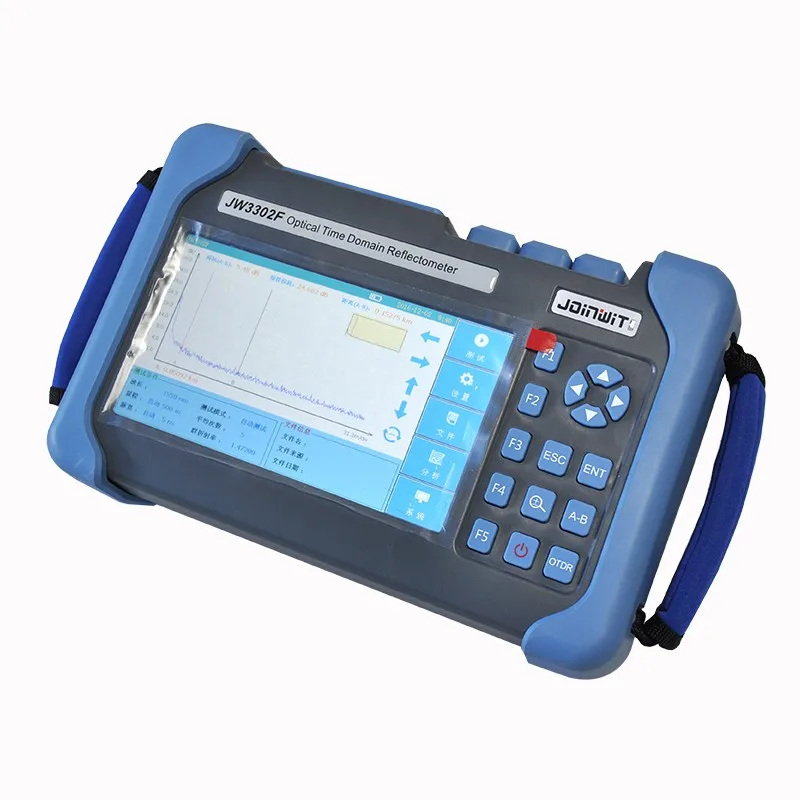

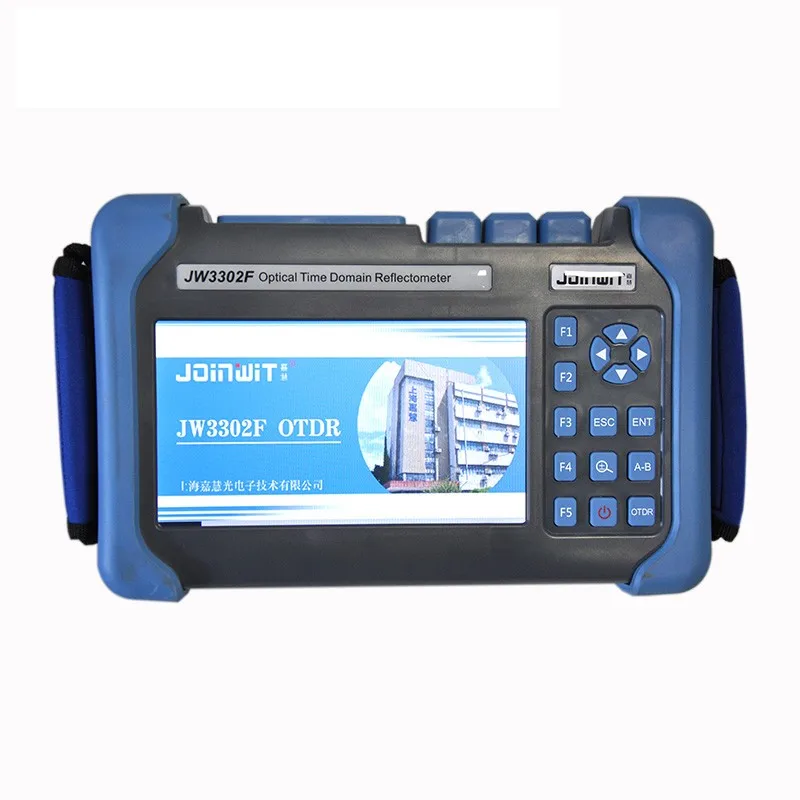

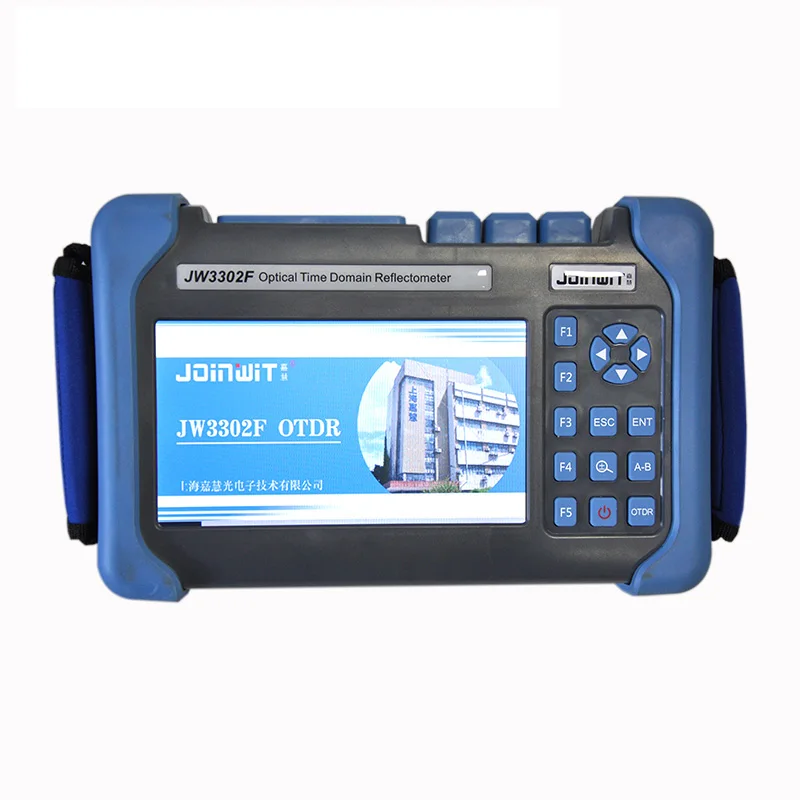

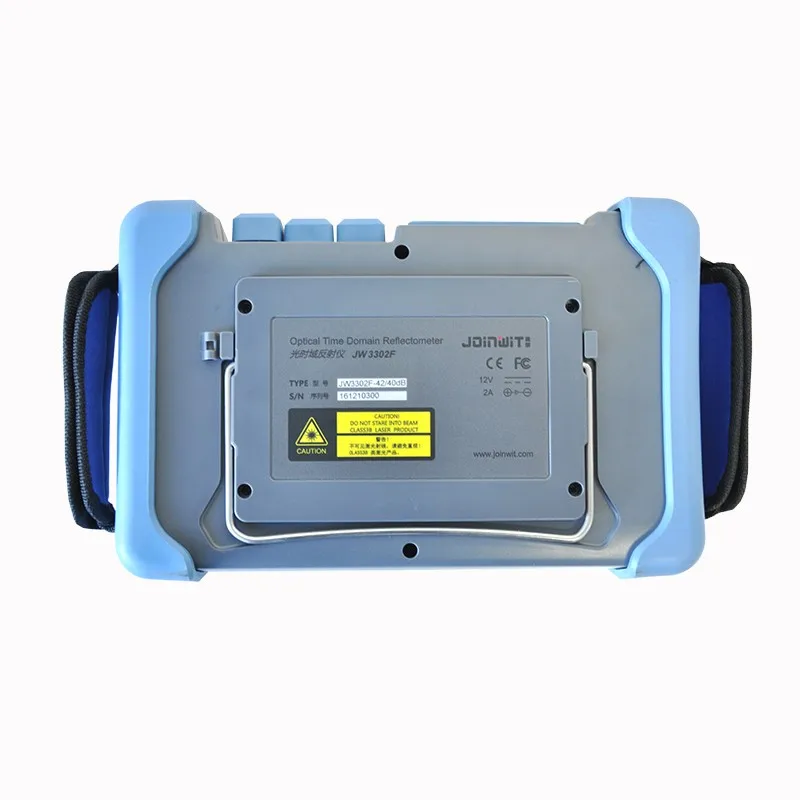

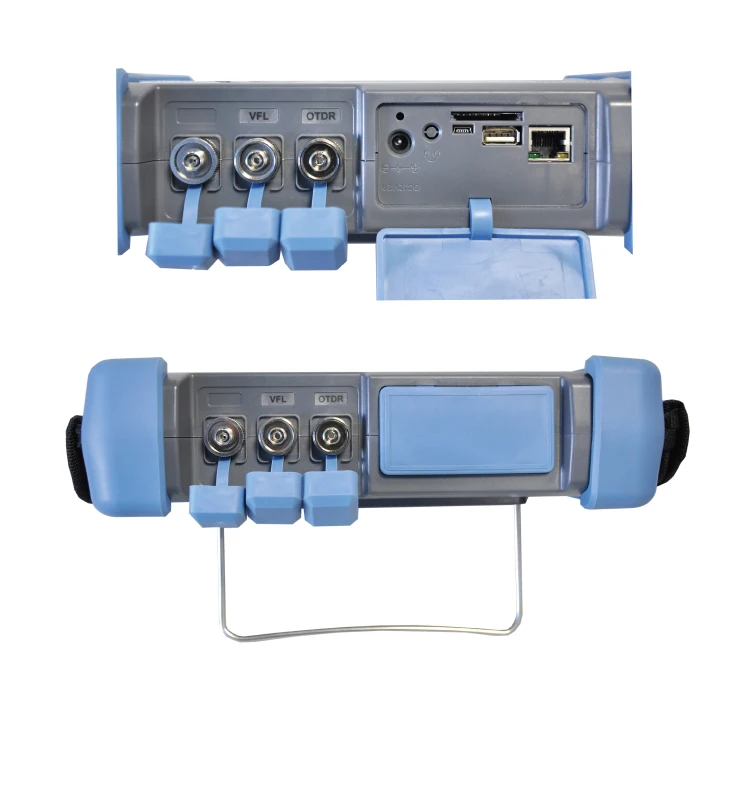

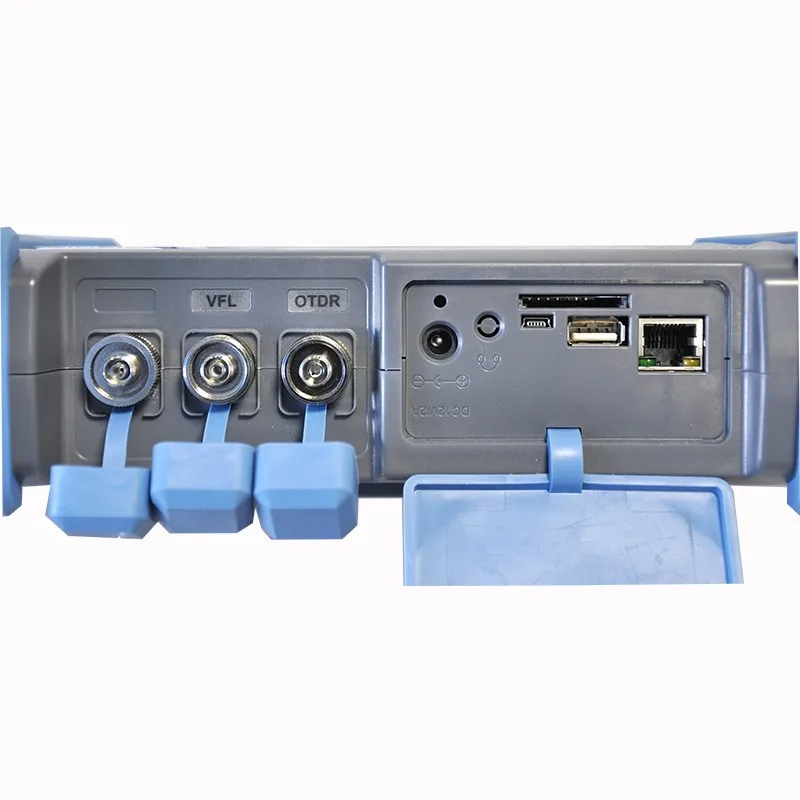

2,5 PC-M (для разъема 2,5 мм, SC/PC, FC/PC, ST/PC) Детальное изображение
