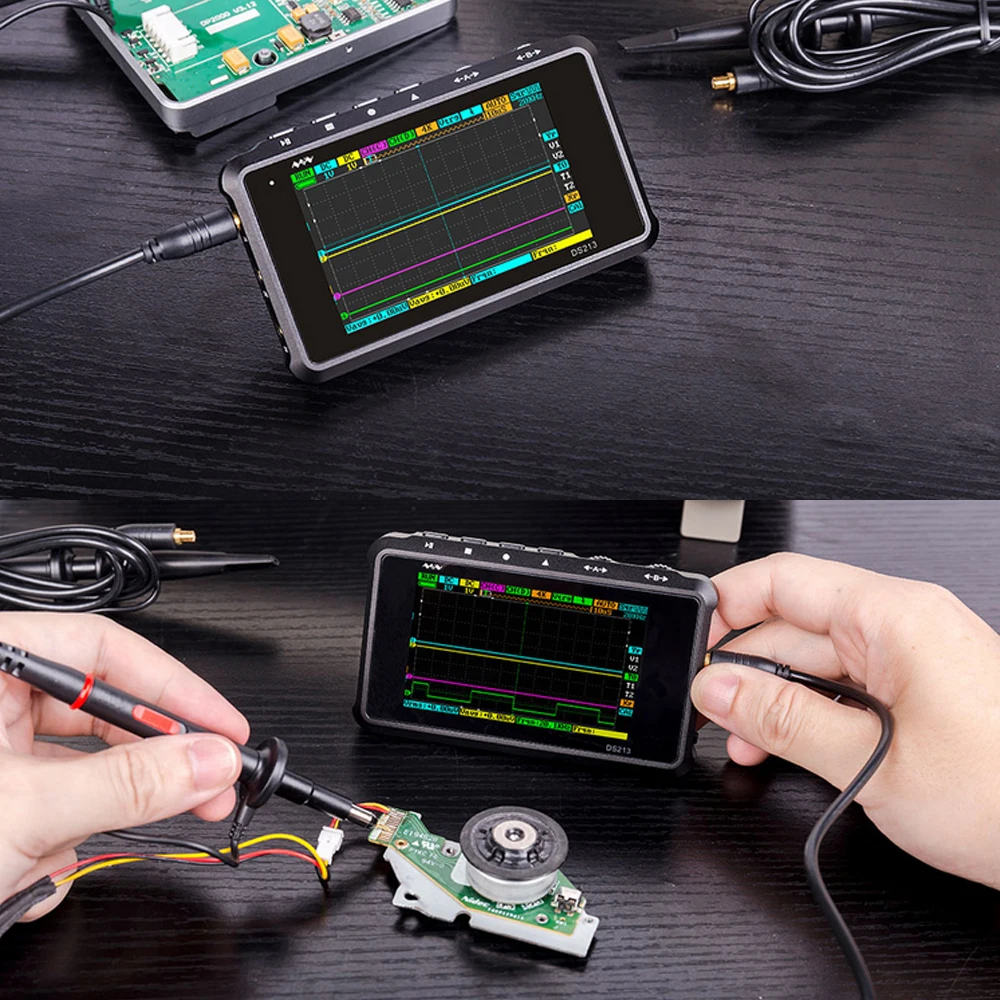

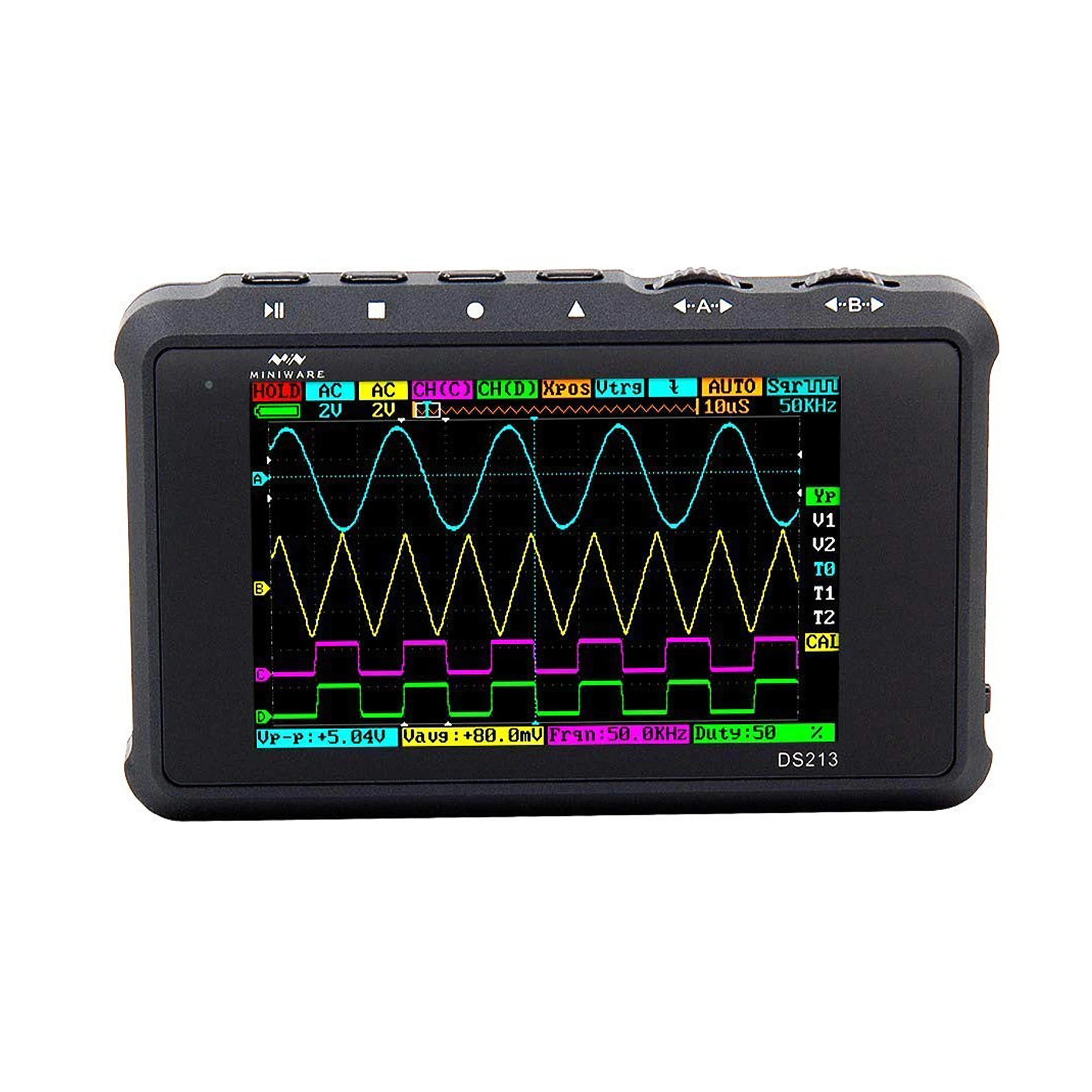

Портативный цифровой мини-Осциллограф DS213 DSO213 4 канала полоса пропускания 15 МГц 100

Портативный цифровой мини-Осциллограф DS213 DSO213 4 канала полоса пропускания 15 МГц 100

Описание:

DS213-это цифровой запоминающий осциллограф с 5-трековым, 4-волновым кабелем для общего назначения, предназначенный для электронных инженерных задач, в основе которого лежит ядро ARM Cortex m3. В DS213 используется FPGA для управления внешним контролем ADC и режимом кэша данных. В нем предусмотрены 4 раздела приложений для загрузки и обновления до 4 различных прошивок приложений. Также в него встроен флеш-накопитель USB объемом 8 МБ для хранения сигналов и обновления прошивки системы. Приложение для кода осциллографа имеет открытый исходный код, и пользователи могут разработать прошивку осциллографа в соответствии со своими потребностями

Особенность:

Мини-размер светильник вес, портативность и портативность;
Он может хранить формы волн, делая анализ формы волны более четким и эффективным;
Несколько режимов запуска, поддержка триггера подъема/спуска по краю, триггера позитивного/отрицательного импульса и логического триггера;
Мощная способность обрабатывать формы волн, она может автоматически измерять такие параметры, как напряжение США, частота и ширина импульса.

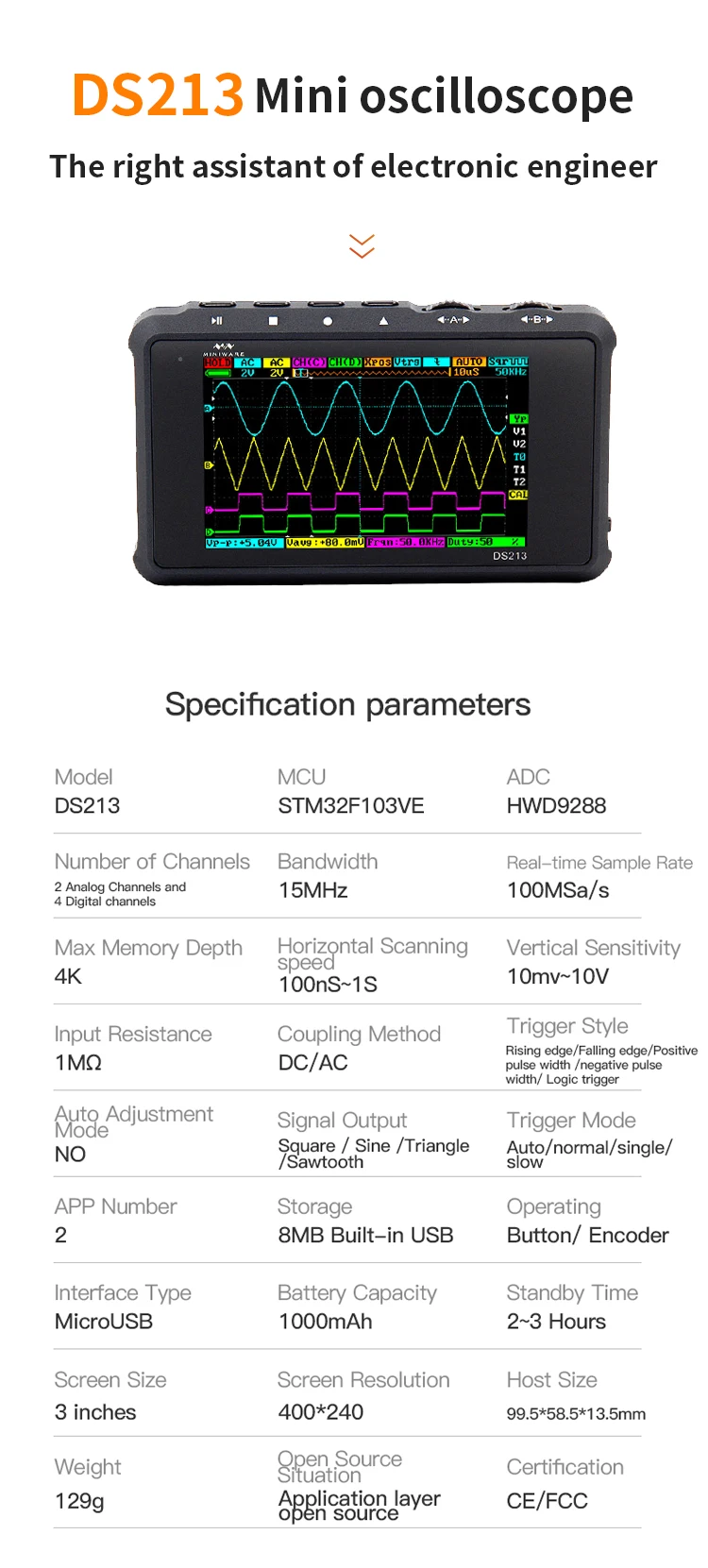

Спецификация:

Процессор: ARM Cortex M3
Система управления: FPGA
АЦП: HWD9288-100

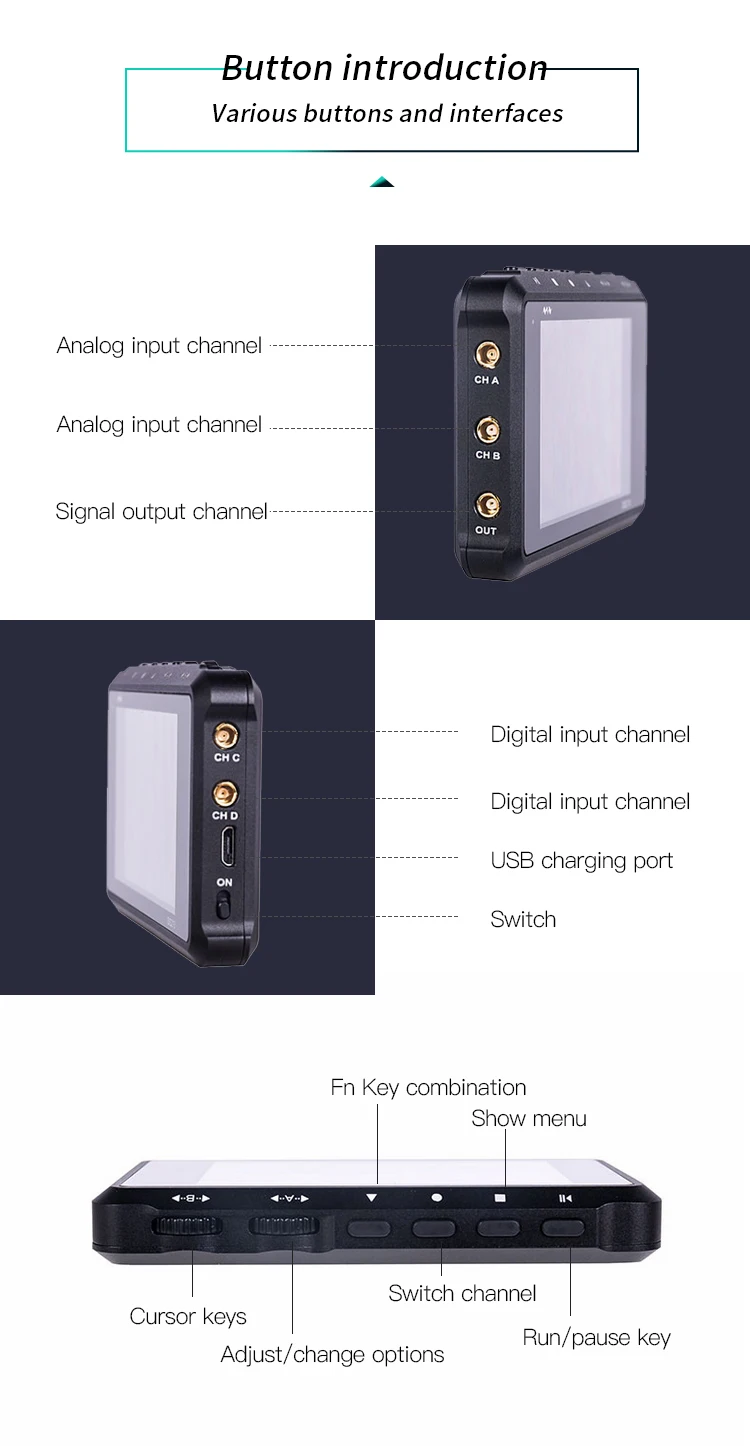

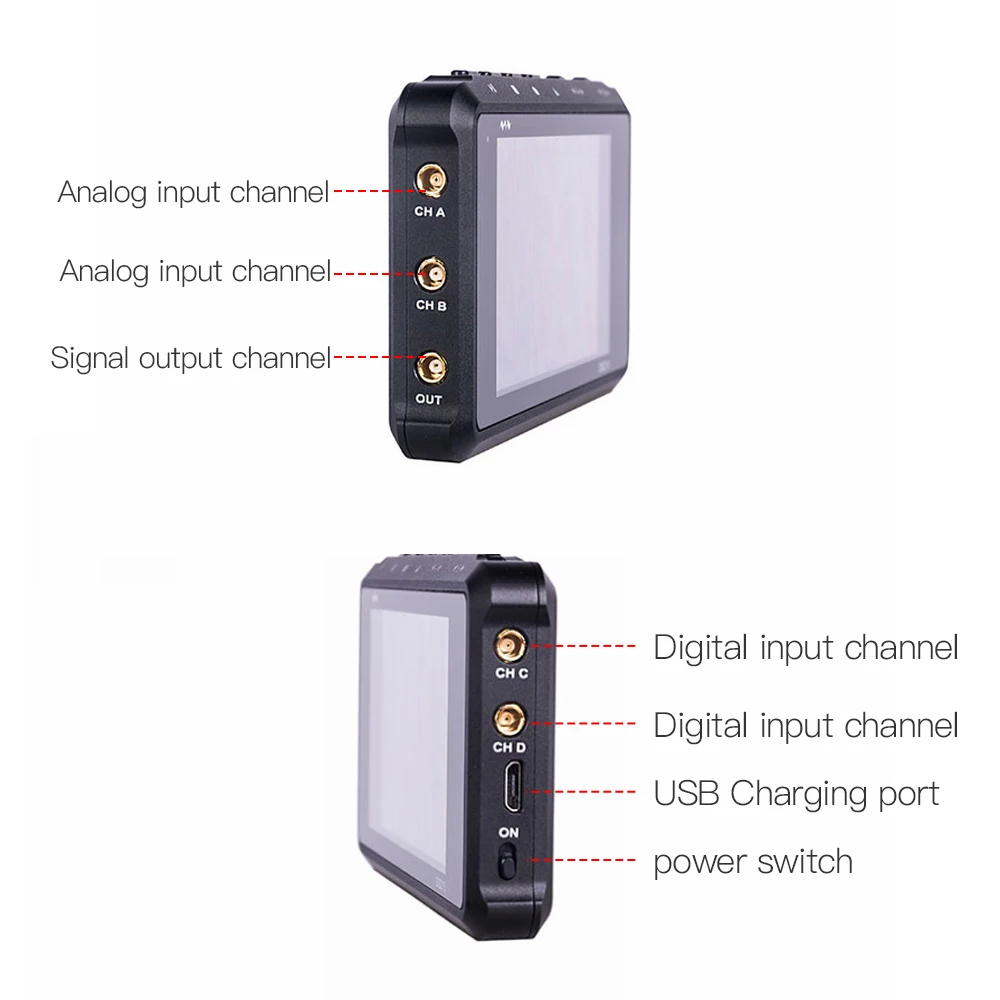

Аналоговые каналы: 2([CH_A] [CH_B])
Цифровые каналы: 2([CH_C] [CH_D])
Рабочий канал: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C] и [CH_D], [CH_C] | [CH_D]
Чувствительность по вертикали: 10 мВ в-10 В/деление (1-2-5 шаг) (с использованием зонда X1)
100 мВ в-100 в/деление (1-2-5 шаг) (с помощью зонда X10)
Вертикальное разрешение: 8 бит
Глубина памяти образца: 4 канала, 4*4K
Муфта: DC, AC
Макс. Входное напряжение: ± 40Vpp (с помощью зонда X1)
± 400Vpp (с использованием зонда X10)
Типы триггеров: режим подъема/спуска по краю, триггер положительного/отрицательного импульса, логический триггер
Режим запуска: автоматический, нормальный, одиночный, медленный
Источник запуска: [CH_A] [CH_B] [CH_C] [CH_D]
Источник сигнала: квадратная волна: от 10 Гц до 8 МГц, всего 20 смен и 3 источника сигнала Vpp;
Синусоидальная/Треугольная/Пилообразная волна: от 10 Гц до 20 МГц, всего 11 смен и 3 источника сигнала Vpp
Память: Встроенный USB-диск 8M
Типы файлов: BMP, BUF, CSV
Типы автоматического измерения: Последовательность сигнала/цикл/коэффициент работы, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее
Измерение курсора: значение времени, значение амплитуды

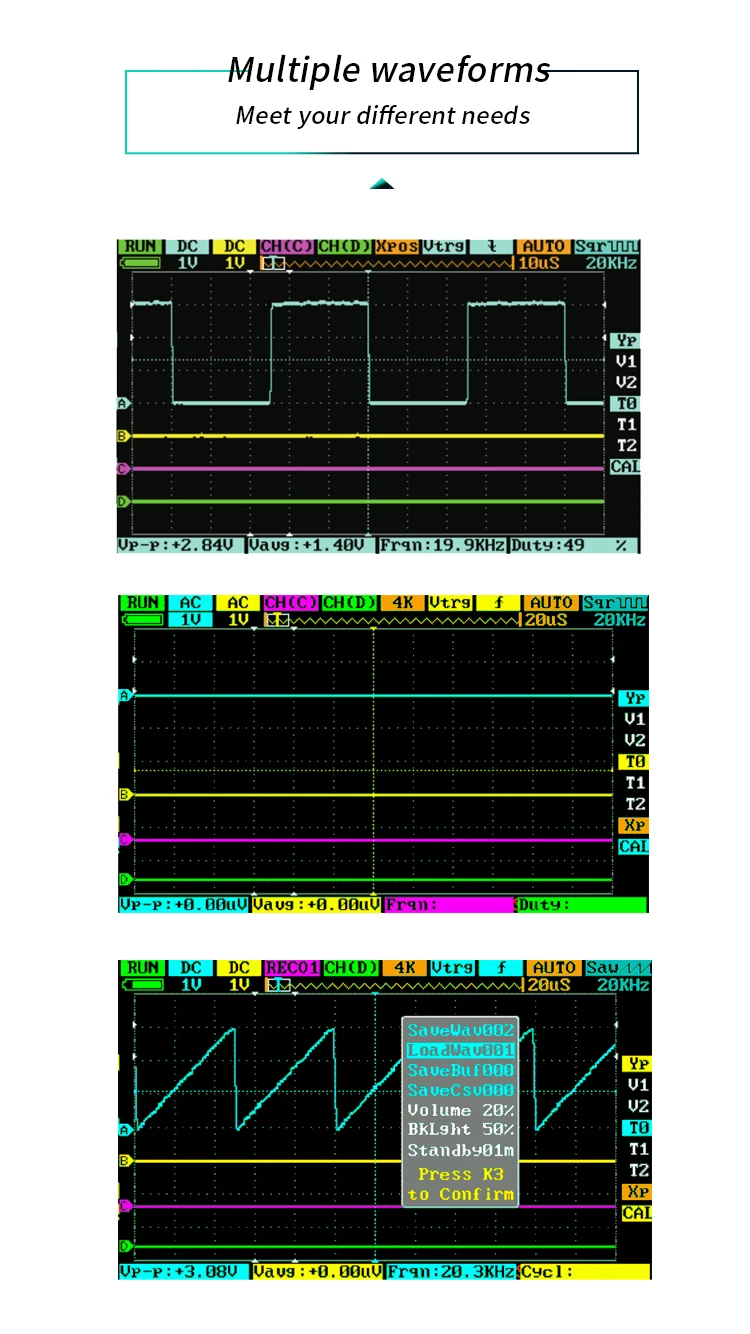

Режимы отображения: 4 линии волны: линия 1: [CH_A], скрыть
Строка 2: [CH_B], скрыть
Строка 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE
Строка 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], скрыть
Режим выборки: выборка в реальном времени
Частота дискретизации: 100 м Sa/s
Аккумулятор: 1000 мАч

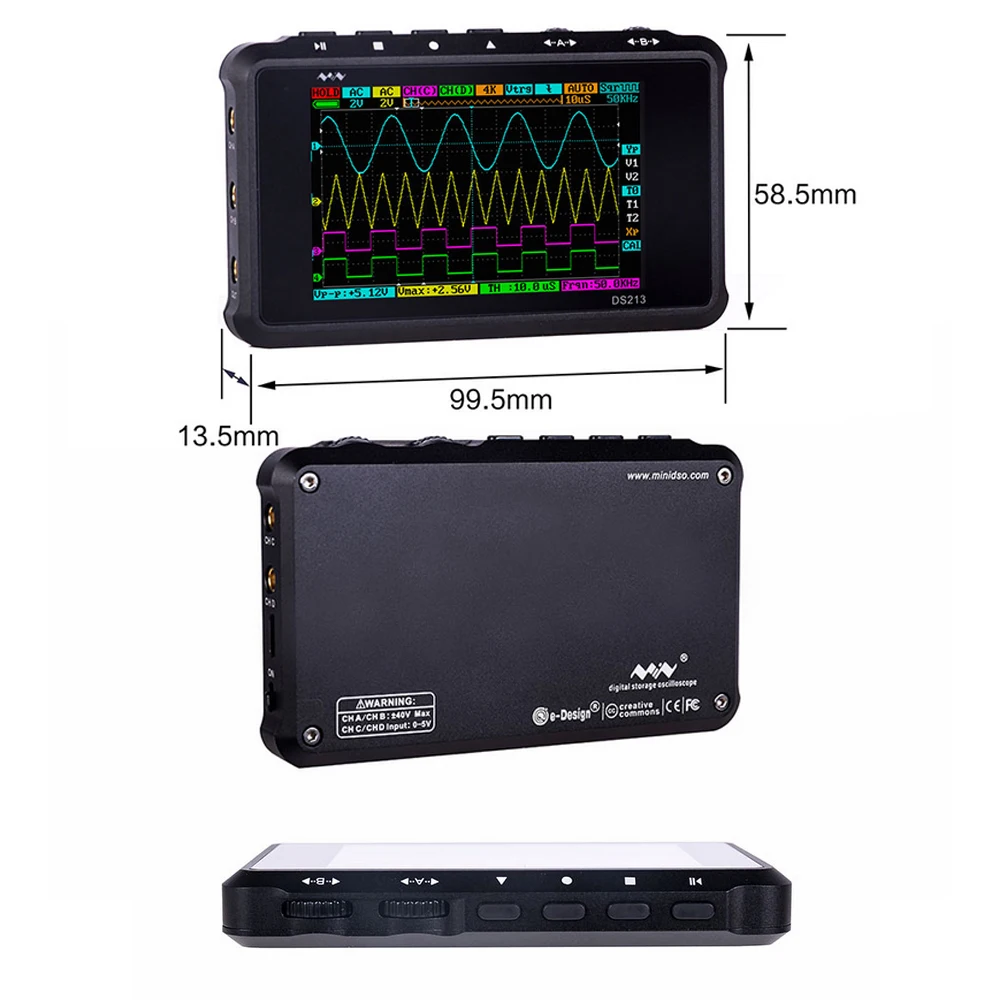

Размер: 99,5 мм x 58,5 мм x 13,5 мм
Вес: 129 г (с батареей)
Сертификаты: CE, FCC

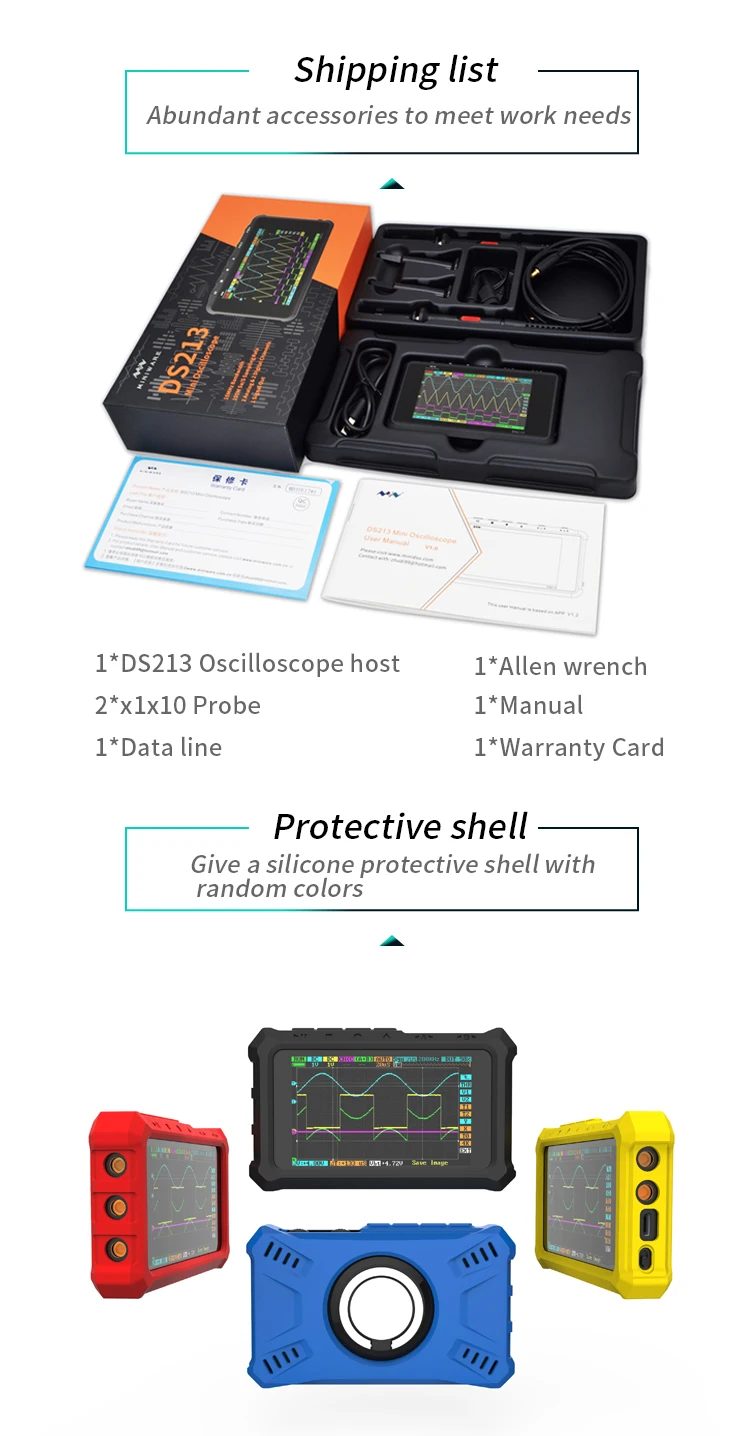

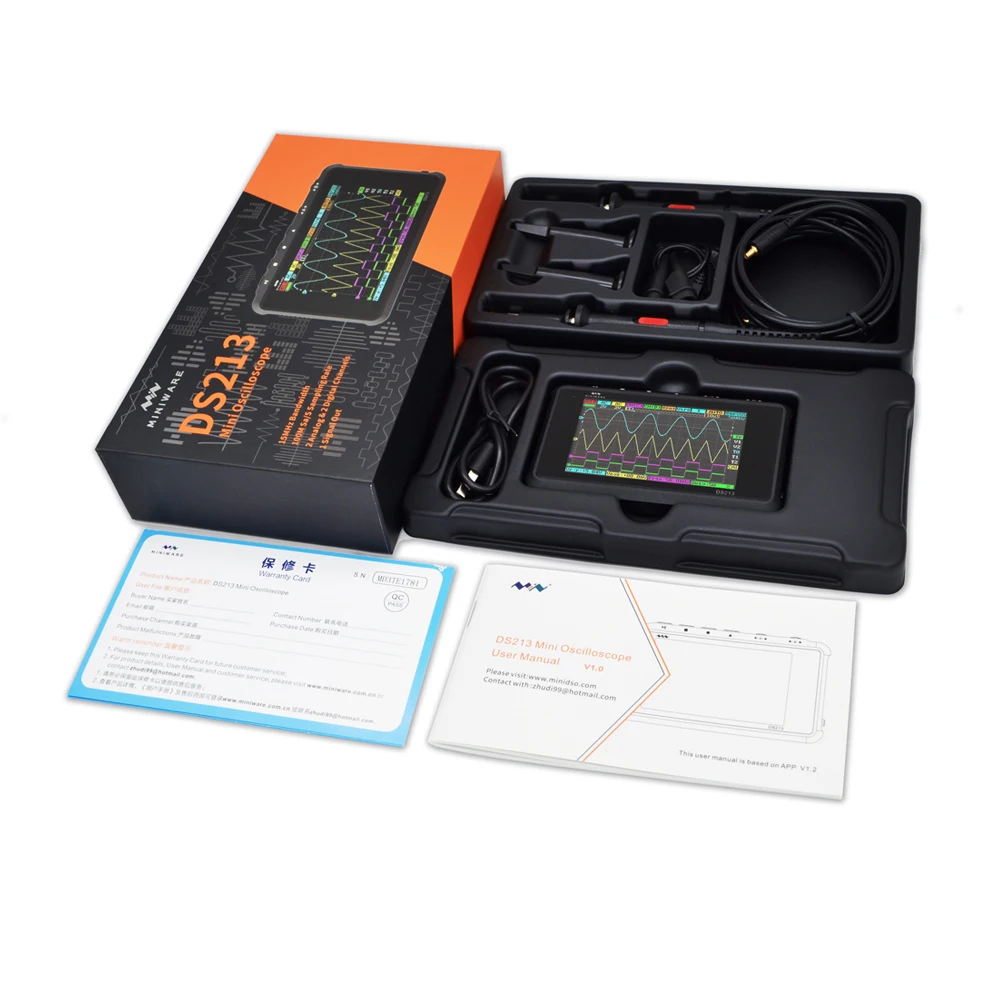

Посылка входит:

Цифровой осциллограф DS213-1 шт.
1 x X10 зонд
1x1 зонд
1 x USB-кабель
1 отвертка
1 x чехол
1 x Руководство пользователя
1 * Силиконовый ботинок
