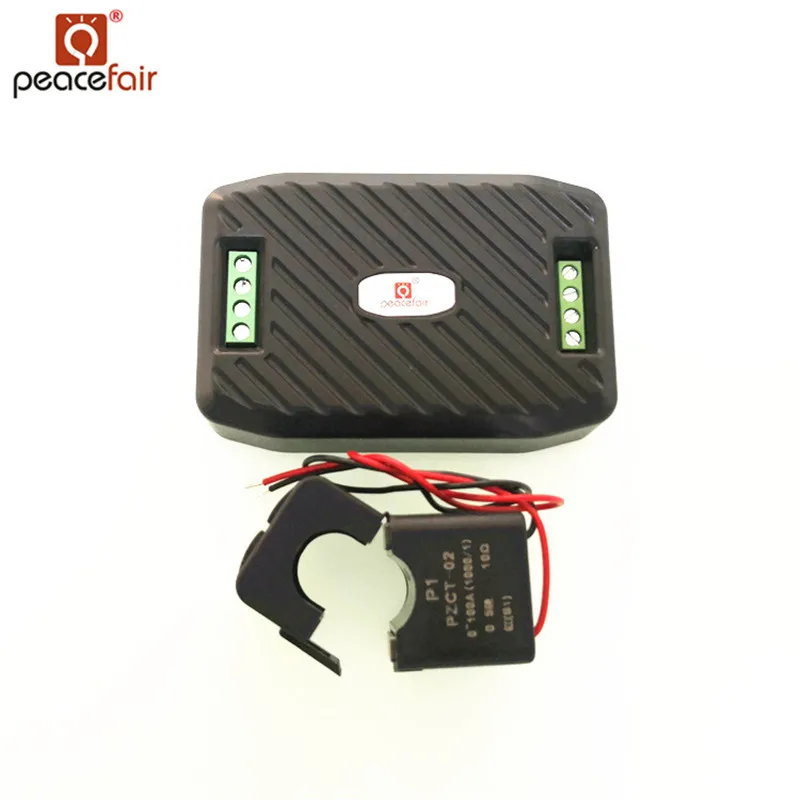

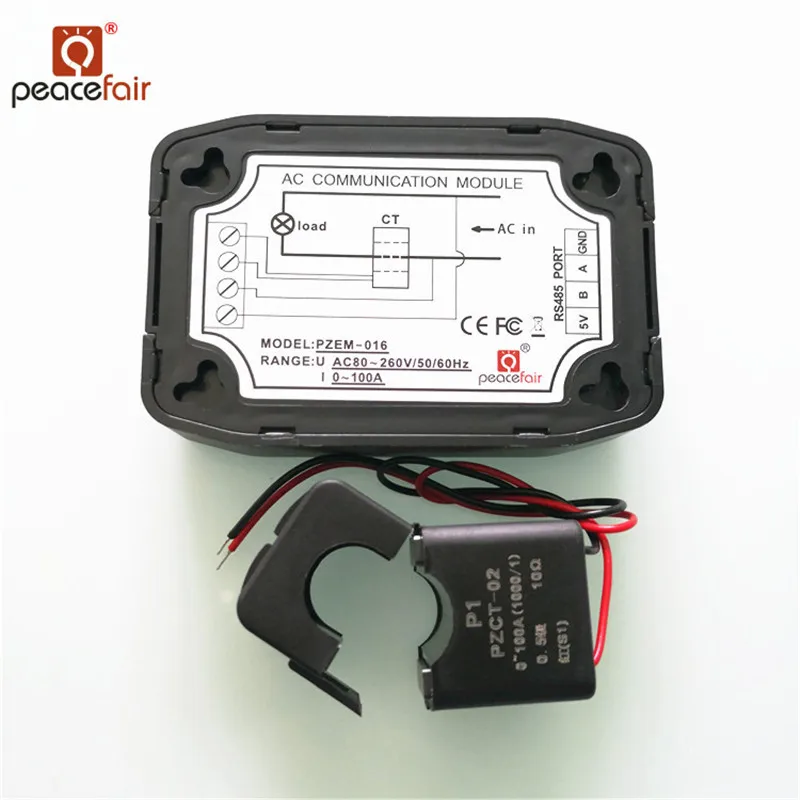

Peacefair, новинка, измеритель мощности переменного тока, счетчик энергии 220 В 100A RS485 Modbus, Электрический кВтч метр для домашнего комплекта, PZEM-016, с разрезом, CT

Этот модуль в основном используется дляИзмерение напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, Модуль Без функции отображения, данные считываются через интерфейс RS485.

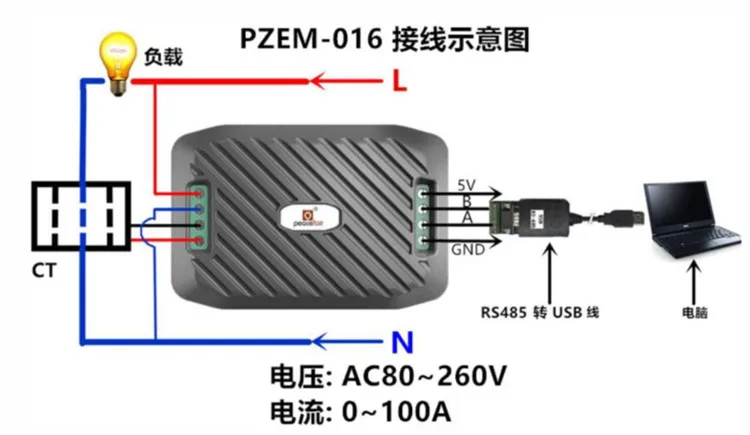

Мы предоставляем программное обеспечение для подключения его к ПК, все системы Win могут быть использованы. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC,SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.


Нажмите на эту ссылку, чтобы загрузить программное обеспечение и руководство пользователя.

Ссылка:

PZEM-016: диапазон измерения 100А (внешний трансформатор)С разрезом CT

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2Ток

1.2.1 Диапазон измерения: 0 ~ 100A

1.2.2 пусковое Измерение тока: 0.02A

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 23 кВт

1.3.2 мощность пускового измерения: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Формат дисплея:

Когда данные <1000 Вт, они отображают один десятичный сигнал, например: 999,9 Вт

Когда данные ≥ 1000 Вт, они отображают только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1,4Коэффициент мощности

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6.1 Диапазон измерения: 0 ~ 9999.99kWh

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Формат дисплея:

Когда данные <10kWh, блок дисплея Wh(1kWh = 1000Wh), например: 9999Wh

Когда данные ≥ 10kWh, дисплей блока kWh, такие как: 9999.99kWh

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Сигнализация перегрузки

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, она может сигнализировать

1,8Интерфейс связи

Интерфейс RS485

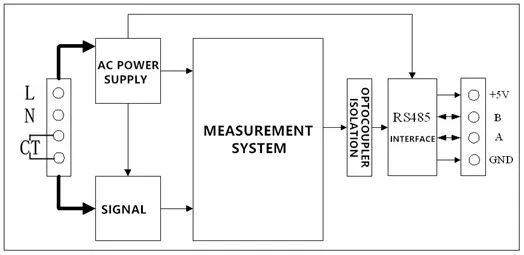

2,1Источник питания

Напряжение переменного тока обеспечивает Два Изолированных выхода после переключения источника питания, один из способов-3,3 В обеспечивает систему измерения, другой способ-5 в обеспечивает до 485 цепи связи и внешних цепей.

Мощность интерфейса связи 485 (+ 5 В), выходная мощность тока 100 мА

2,2Рабочая температура

-20'C ~ + 60'C

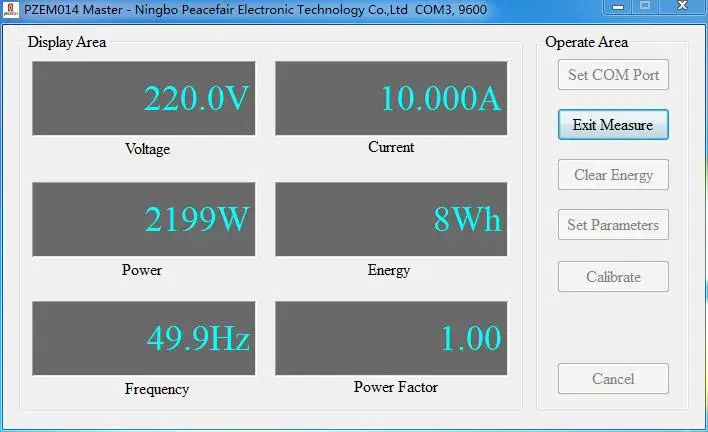

Интерфейс отображения программного обеспечения
