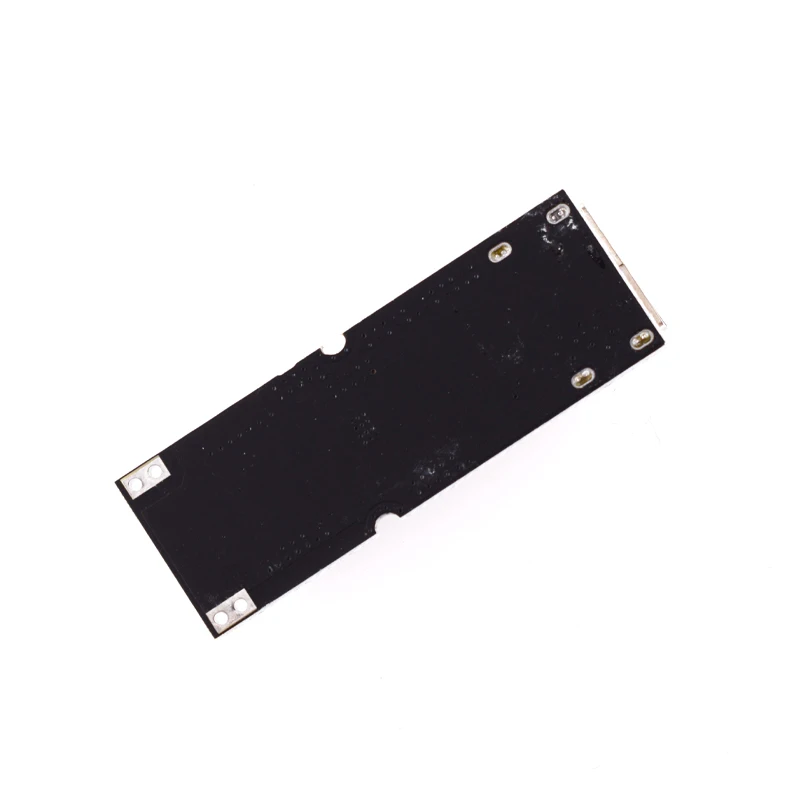

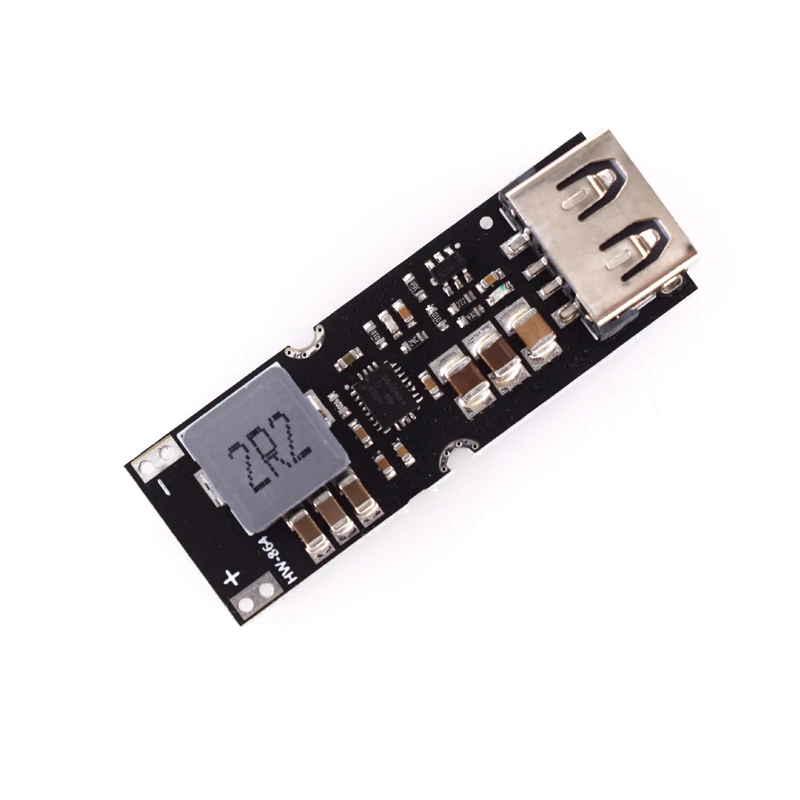

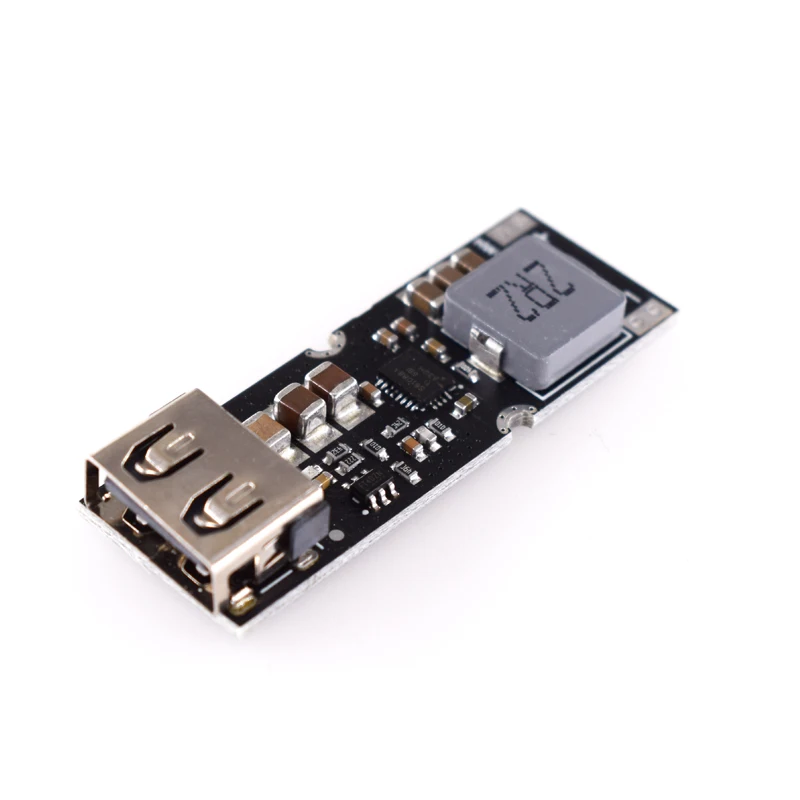

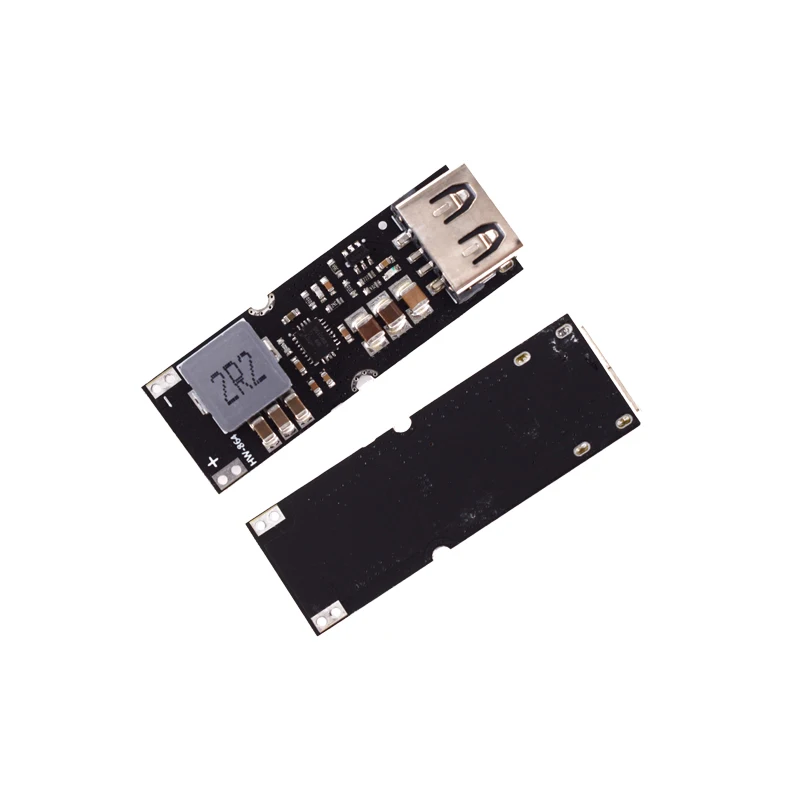

Одна ячейка литиевая батарея Boost модуль питания плата 3 7 V 4 2 литр 5V 9V 12V USB

Одна ячейка литиевая батарея Boost модуль питания плата 3 7 V 4 2 литр 5V 9V 12V USB

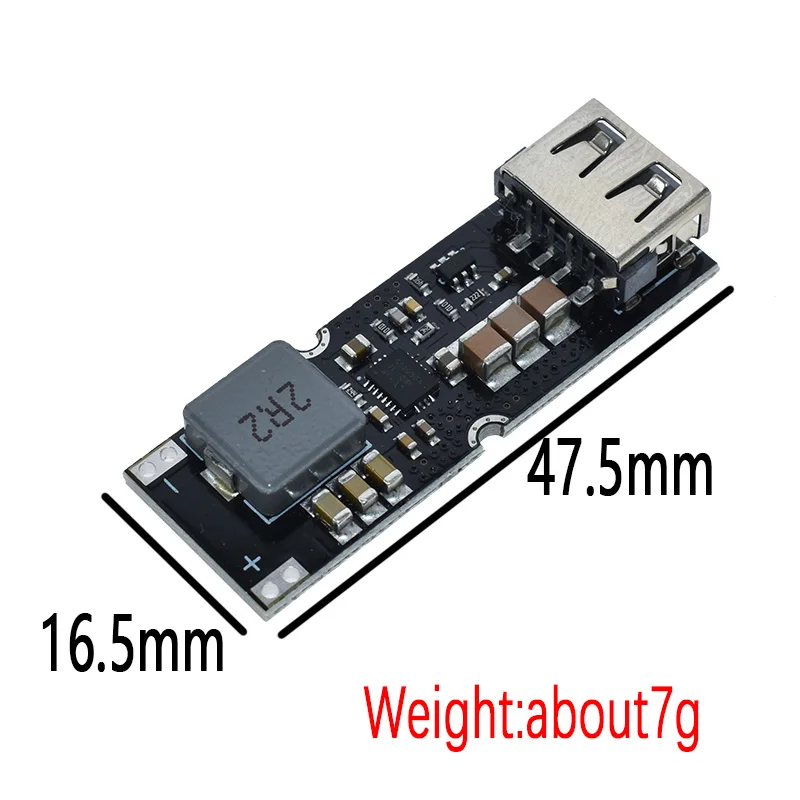

Модель продукта: Название: одноэлементный модуль источника быстрой зарядки с литиевой батареей Основной чип управления: TPS61088A Идентификационный чип: FP6601Q Входное напряжение: 2,8 ~ 4,5 В, очень подходит для полимерной литиевой батареи 3,7 В Выходное напряжение: по умолчанию 5 В, быстрая зарядка после 4,5 В ~ 12 В в соответствии с Протоколом. Номинальный входной ток: 8А Выходной ток: 5V3A, 9V2A, 12V2A. Выходной ток является адаптивным. Выходная мощность: до 24 Вт. Соглашение о поддержке: QC2.0, QC3.0, Huawei FCP, DCP соглашение Эффективность до 93%, с типичным значением 90%. Размер модуля: 47,5 (длина) * 16,5 (ширина) * 8 (высота) мм (включая USB) Вес нетто модуля: около 7 граммов Чип FP6601Q интегрирует протокол быстрой зарядки HiSilicon и протокол быстрой зарядки Qualcomm QC2.0/3.0USB, который может быстро заряжать устройства, поддерживающие протоколы FCP и QC2.0/3,0. Помимо поддержки стандарта USB BC1.2, он также поддерживает устройства Apple и Samsung. Чип может автоматически определить, является ли подключенное устройство устройством QC2.0/3,0 или FCP для автоматической регулировки напряжения. Особенность продукта: 1. Поддержка FCP протокола напряжения и тока на выходе. 2. Поддержка Qualcomm QC2.0/3,0 класс 5 В, 9 В, 12 В Выходное напряжение. 3. Автоматически распознает протокол быстрой зарядки FCP и QC2.0/3,0. 4. Поддержка оборудования протокола китайского телекоммуникационного предприятия YD/T 1591. TPS61088 является высокой плотностью мощности, полностью интегрированным повышающим преобразователем с переключателем питания 11mΩ и переключателем выпрямителя 13mΩ, который обеспечивает эффективное, малое решение форм-фактора для портативных систем. С широким диапазоном входного напряжения от 2,7 В до 12 В, TPS61088 поддерживает приложения с одиночными или двухэлементными литий-ионными батареями. Устройство имеет возможность переключения тока на 10 А и способно обеспечивать выходное напряжение до 12,6 В. TPS61088 использует адаптивную постоянную топологию управления пиковым током для регулирования выходного напряжения. TPS61088 работает в режиме PWM в условиях средней и тяжелой нагрузки. При условиях нагрузки на светильник устройство может выбрать один из следующих двух режимов работы с помощью режима pin. Один из них-режим PFM, который повышает эффективность; Другой-принудительный режим PWM, который позволяет избежать проблем с применением из-за низкой частоты переключения. Частота переключения в режиме PWM может регулироваться от 200 кГц до 2,2 МГц с внешним резистором. TPS61088 также реализует программируемую функцию мягкого запуска и регулируемое переключение пикового тока. Кроме того, устройство доступно с защитой от перенапряжения на выходе 13,2 В, защитой от перегрузки по току по циклу и защитой от отключения тепла. TPS61088 доступен в 20-контактный 4,50 мм × 3,50 мм VQFN посылка. Применение продукта Введение: Этот модуль может быть применен к литиевой батарее с одной ячейкой для выхода 5 В-12 В для зарядки общих цифровых продуктов, таких как мобильные телефоны, Ipad, MP3, PSP и так далее. Его можно использовать в качестве мобильного источника питания с высоким током только путем подключения аккумулятора. Также возможна Подача питания на продукт 5-12 В путем настройки выходного напряжения.
