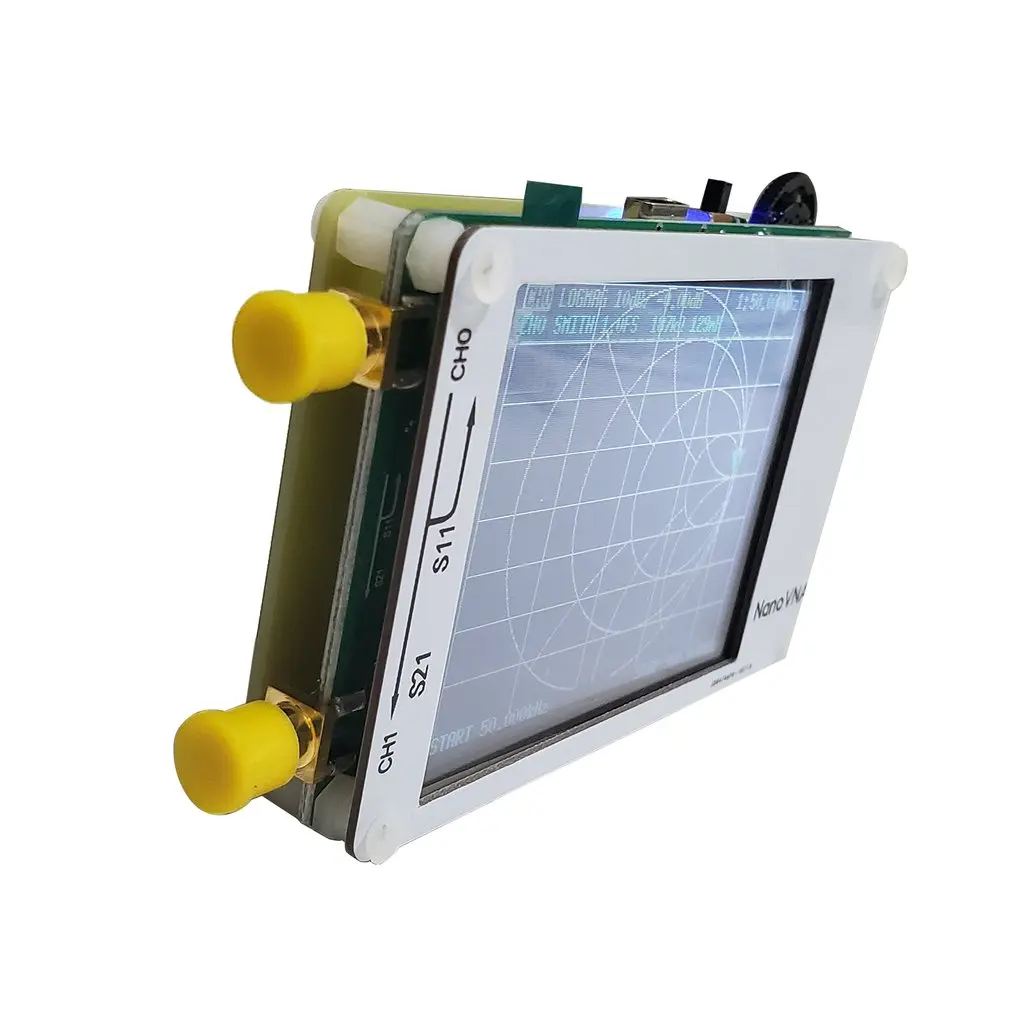

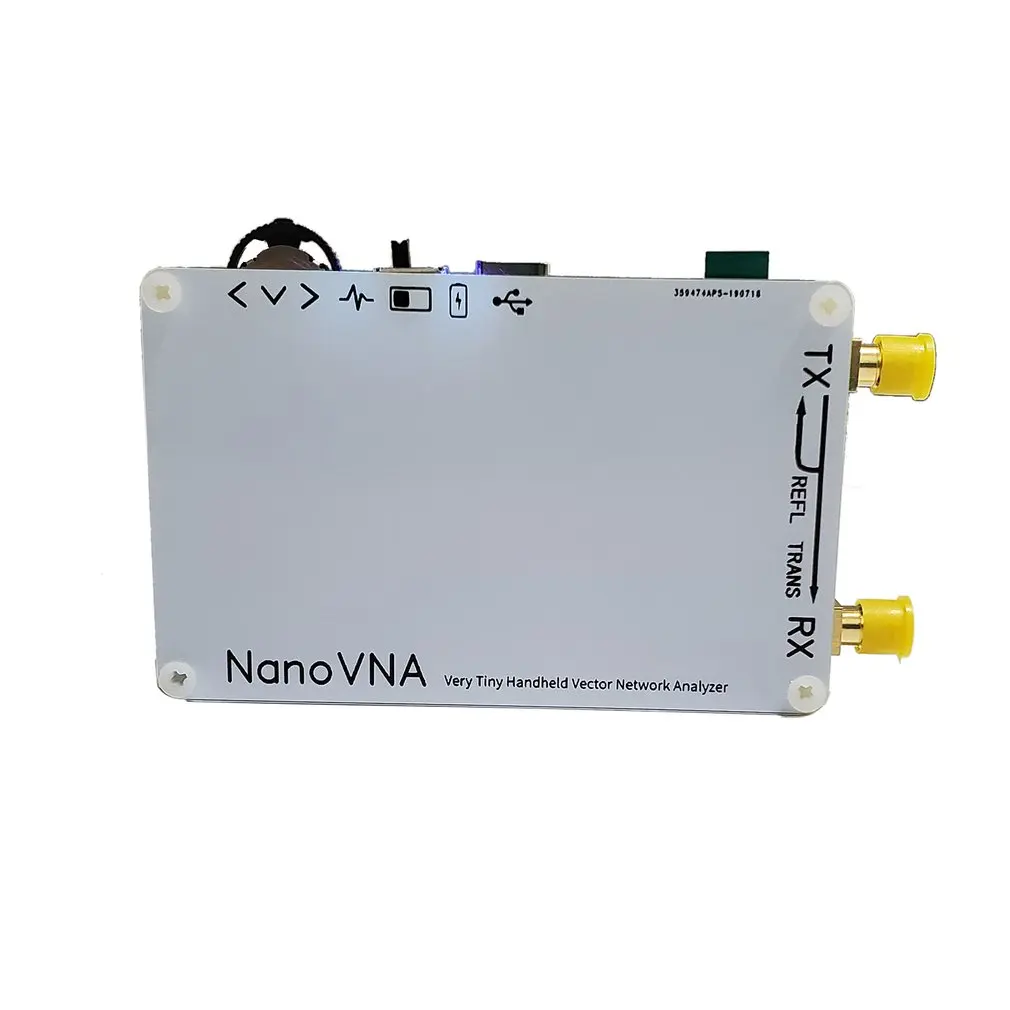

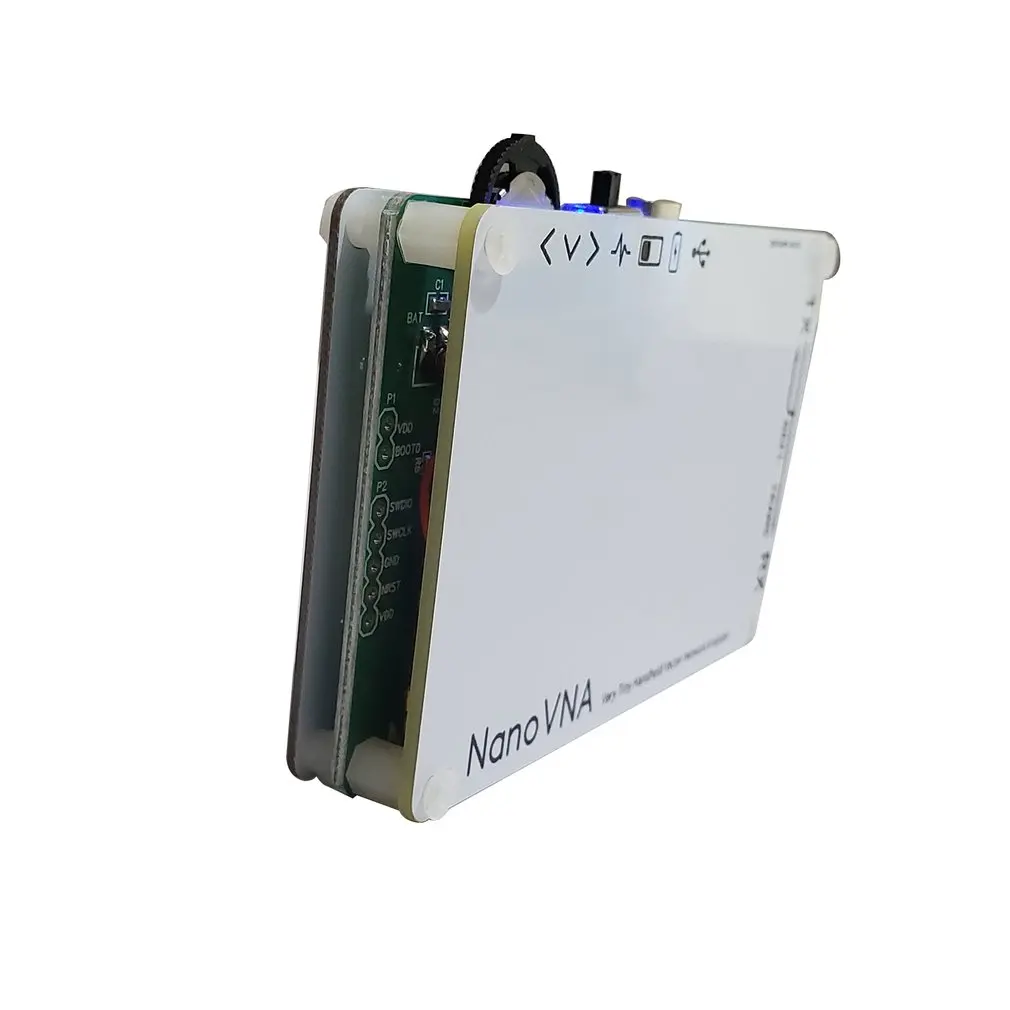

Белый NanoVNA 2 8 дюймов ЖК дисплей кв УКВ УФ вектор сетевой анализатор 50 кГц ~ 900 МГц

Белый NanoVNA 2 8 дюймов ЖК дисплей кв УКВ УФ вектор сетевой анализатор 50 кГц ~ 900 МГц

Особенности:
1. Конструкция металлического щита: Этот продукт имеет металлическую защитную конструкцию, которая может уменьшить внешние помехи и повысить точность измерений, что очень практично.
2. Улучшенный алгоритм частоты: Этот продукт использует улучшенный алгоритм частоты, который может поддерживать частоту измерения до 900 МГц с помощью нечетного гармонического расширения si5351. Прямой выход si5351 в частотном диапазоне 4505-300 МГц обеспечивает лучшую динамику, чем 70 дБ, расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, И диапазон 600M-900M лучше, чем 50 дБ Динамики.
3. Измерение производительности антенны: Этот продукт имеет прошивку по умолчанию, которая в основном используется для измерения производительности антенны. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

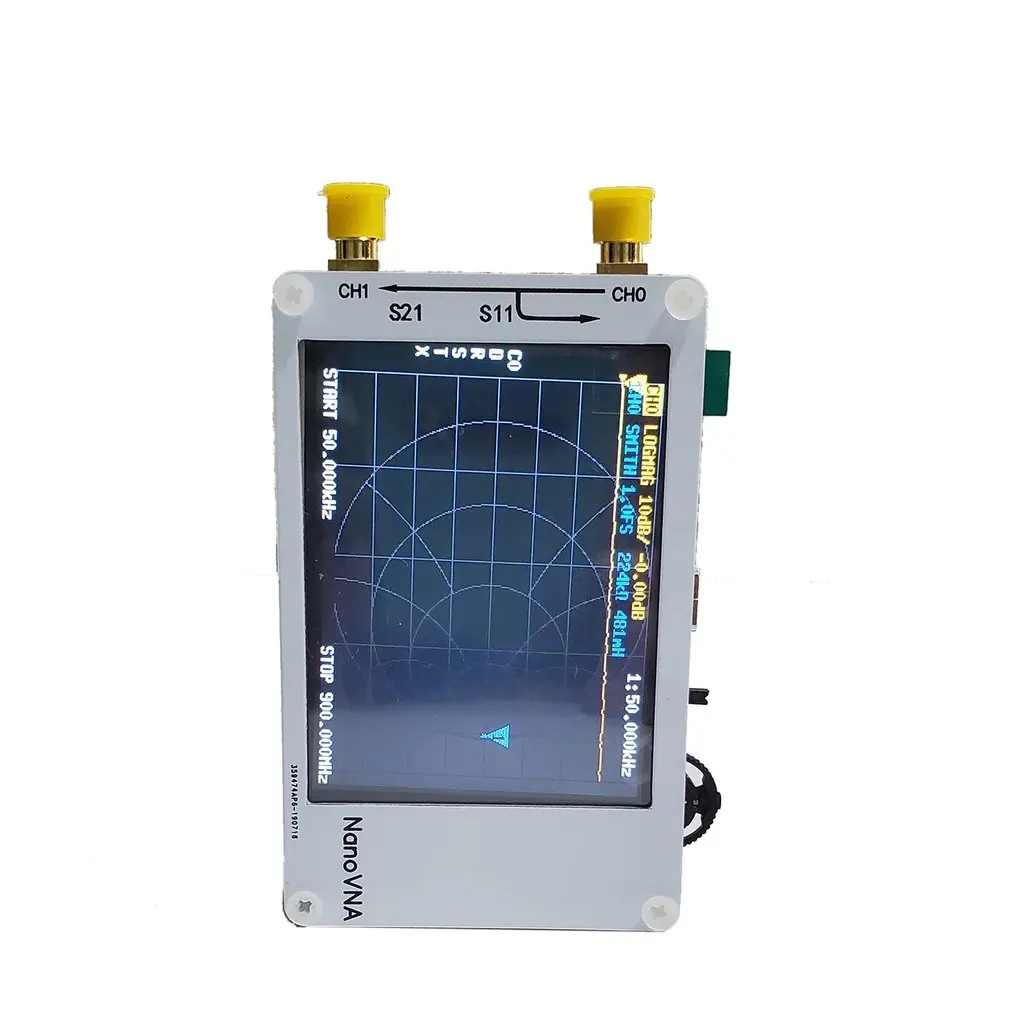

4. 2,8-дюймовый ЖК-дисплей: этот продукт оснащен 2,8-дюймовым большой ЖК-дисплей и поддерживает сенсорное управление, так что вы можете получить желаемые данные интуитивно и четко с экрана, очень удобно.
5. Двойной Режим питания: Этот продукт поддерживает питание от аккумулятора или источник питания USB, поэтому вы можете использовать его в любое время и в любом месте.


Описание:
1. Этот продукт представляет собой Векторный анализатор сети DIY. Он поставляется с 2,8-дюймовым сенсорным экраном и мощностью 400 мАч для автономных приложений менее чем за 2 часа.

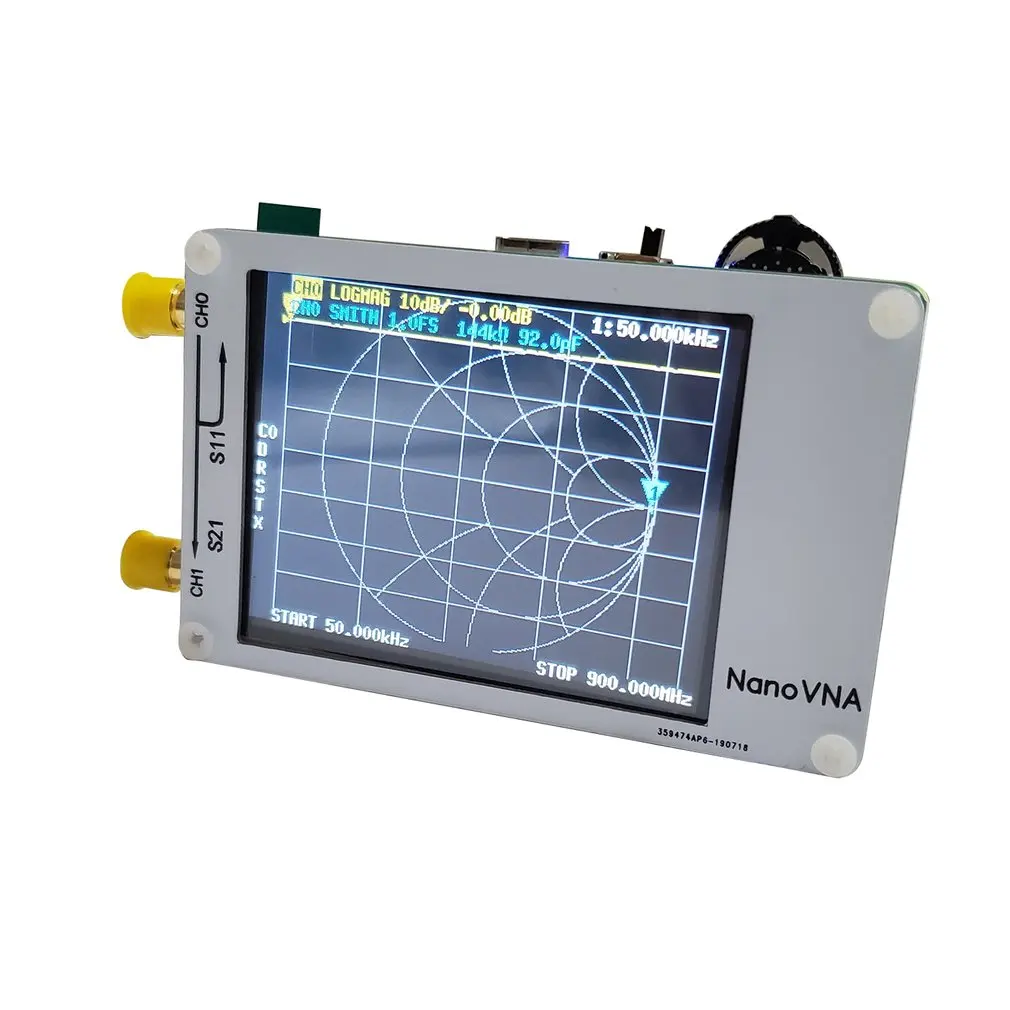

2. Этот продукт может измерять параметры S, соотношение стоящей волны напряжения, фазу, задержку, таблицу Smith и так далее.


Характеристики:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <>
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включают расширенную прошивку);
Порт SWR: <>
Дисплей: 2,8 дюйма TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (серийный)
Мощность: USB 5 в 120 мА, встроенный аккумулятор 400 мА · ч, максимальный зарядный ток 0,8а
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

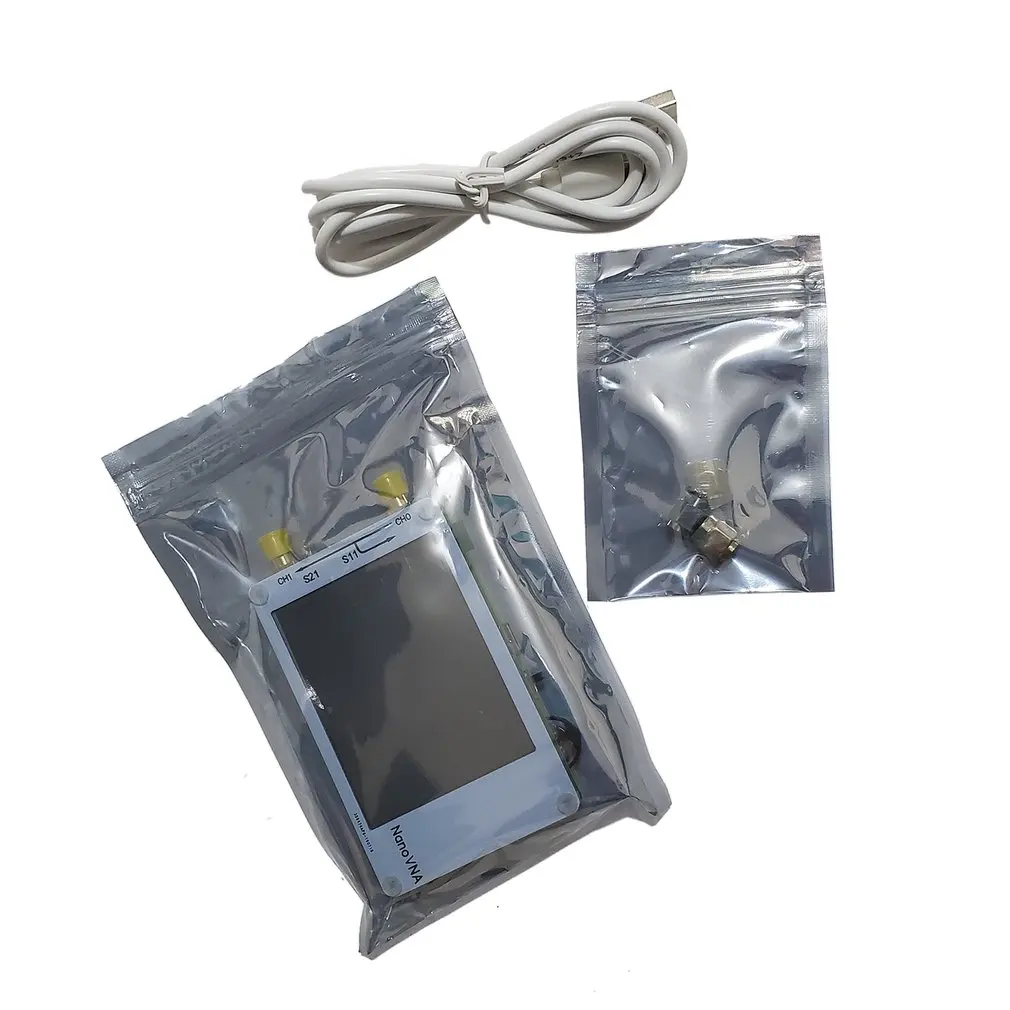

Посылка включает в себя:
1 х хост NanoVNA (с батареей 400 мАч)

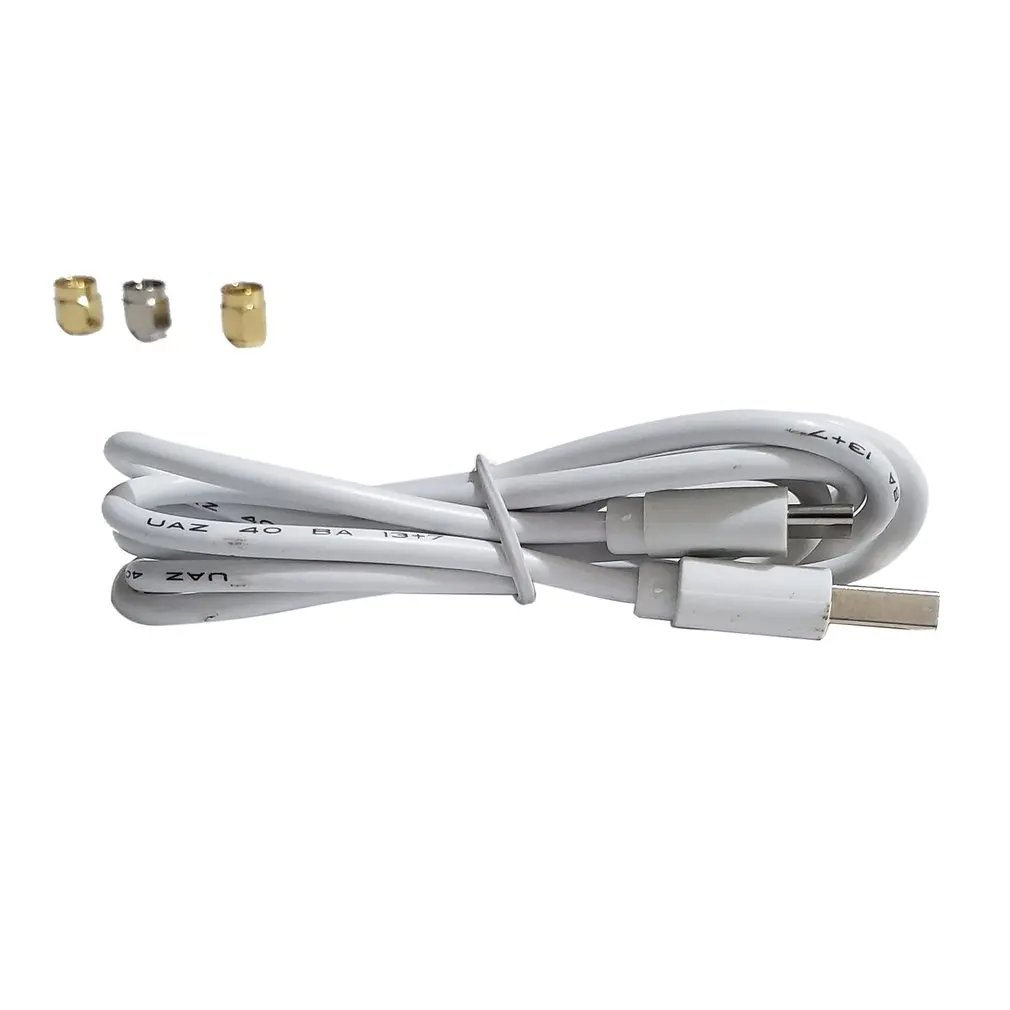

1 кабель для передачи данных USB Type-C

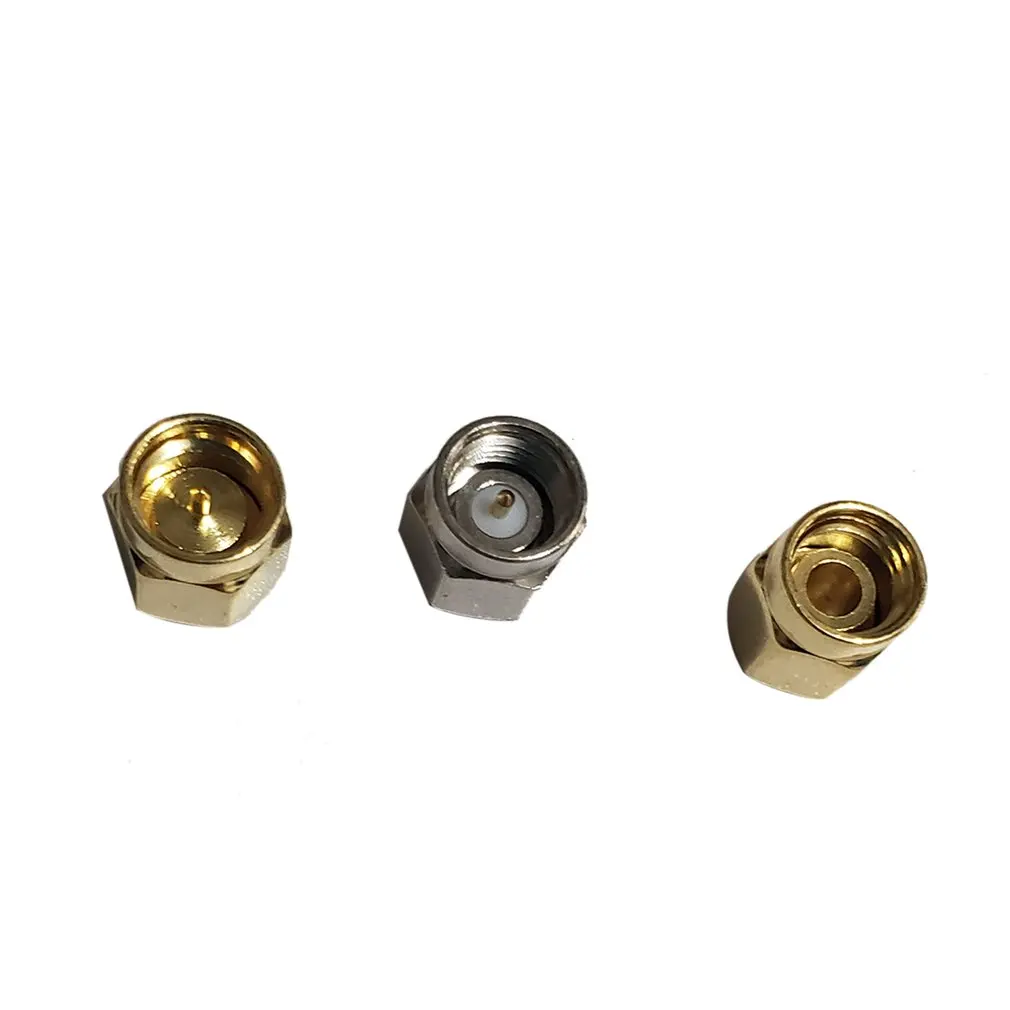

Набор для калибровки SMA male (открытый/короткий/нагрузочный)-1 шт.


Примечания:
1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что модель реального изделия не отличается от представленной на фото.
2. Из-за ручного измерения и различных методов измерения, пожалуйста, допускайте отклонение на 1-3 см. Спасибо!
