Совместим с Cisco switch по умолчанию

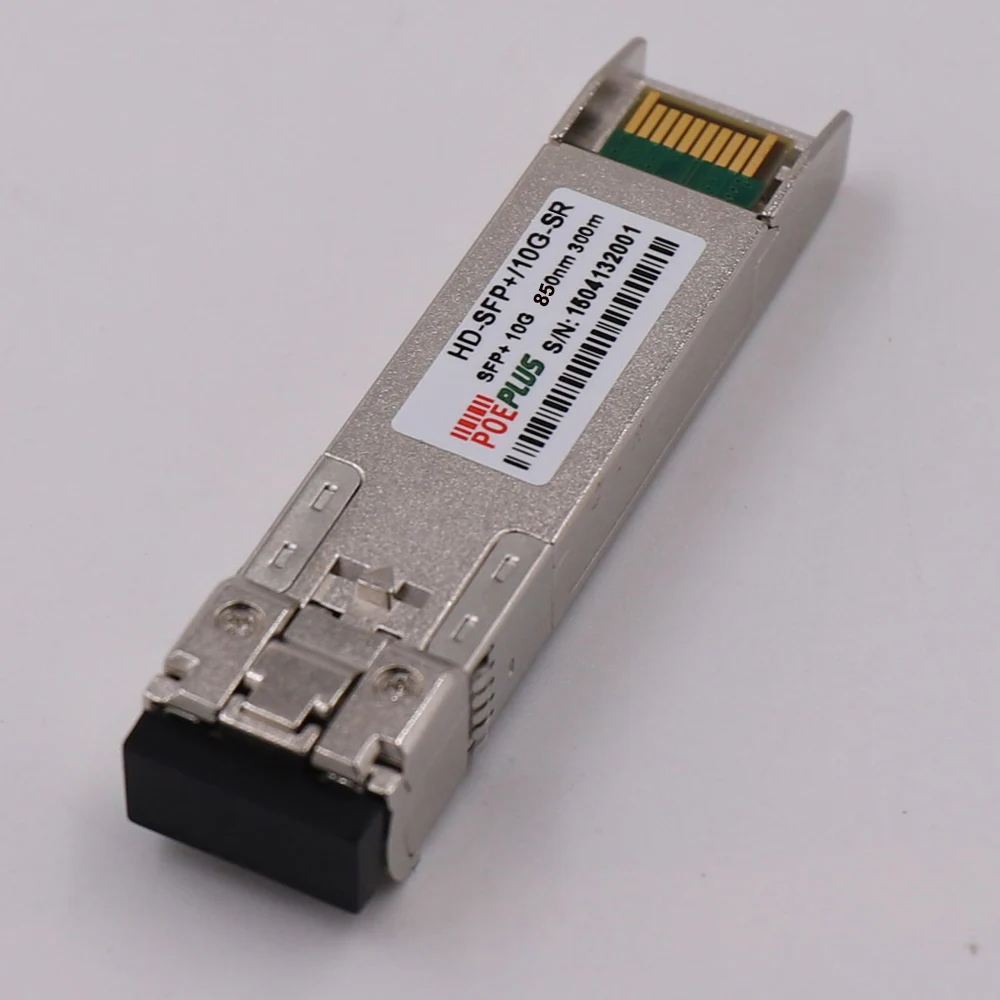

10 Гбит/с 850нм 300 м SFP + трансивер

HD-SFP +/10G-SR

Особенности продукта

1. Описание продукта

HD-SFP +/10G-SR-это 10-гбит/с Улучшенный небольшой форм-фактор, подключаемый SFP + трансивер, совместимый с 10GBASE-SR/SW. Подходит для многомодовых волокон (MMF) связи в 10 Гбит/с Ethernet.

2. Соответствие нормативам

Приемопередатчики класса 1 лазерные продукты соответствуют требованиям FDA. Соответствие требованиям безопасности глаз класса 1 EN 60825 и требованиям электрической безопасности EN 60950.

3. Абсолютные максимальные оценки

Параметр

Символ

Мин.

Макс.

Блок

Напряжение питания

VCC

-0,5

4.

V

Температура хранения

TS

-40

85

°C

Температурный рабочий чехол

TC

-5

85

°C

4. Рекомендуемые условия эксплуатации

Параметр

Символ

Мин.

Типичный

Макс.

Блок

Температурный рабочий чехол

TC

-5

85

°C

Напряжение источника питания

VCC

3,15

3,3

3,45

V

Ток источника питания

ICC

200

Ма

Скорость передачи данных

10

Гбит/с

Максимальная длина связи на 50/125 и micro;m 2000MHz MMF

Lmax

300

М

5. Оптические характеристики

Параметр

Символ

Мин.

Типичный

Макс.

Блок

Передатчик

Центральная длина волны

& Lambda; c

840

850

860

Нм

Спектральная ширина (RMS)

& Sigma;

0,5

Нм

Средняя выходная мощность

Pout

-5

-1

ДБм

Коэффициент вымирания

ER

3,5

ДБ

Средняя мощность запуска выключенного передатчика

Poff

-30

ДБм

Приемник

Центральная длина волны

& Lambda; c

840

860

Нм

Чувствительность приемника

Штырь

-13

ДБм

Перегрузка приемника

Pmax

0,5

ДБм

LOS De-Assert

LOSD

-18

ДБм

LOS Assert

Лоза

-30

ДБм

Лос-гистерезис

0,5

ДБ

6. Электрические характеристики

Параметр

Символ

Мин.

Типичный

Макс.

Блок

Передатчик

Входное дифференциальное сопротивление

ЗИН

90

100

110

Ω

Дифференциальный ввод данных

Вин

200

700

МВ

Отключение Tx-Dis

ВД

2,0

Vcc

V

Включение Tx-Dis

Вен

0

0,8

V

Приемник

Дифференциальный выход данных

Vout

300

800

МВ

Ошибка Rx-Los

Vlf

2,0

VccHOST

V

Rx-Los Normal

Vln

0

0 + 0,8

V

Время подъема и падения

Tr, Tf

28

Ps

7. Описание контактов

Штырь

Символ

Описание

Ref.

1.

VEET

Передатчик наземный (общий с приемником наземный)

7,1

2.

Неисправность

Неисправность передатчика. Не поддерживается.

3.

TDIS

Отключение передатчика. Выход лазера отключен на высокой или открытой.

7,2

4.

MOD_DEF(2)

Определение модуля 2. Линия передачи данных для последовательного идентификатора.

7,3

5

MOD_DEF(1)

Определение модуля 1. Линия часов для последовательного идентификатора.

7,3

6

MOD_DEF(0)

Определение модуля 0. Заземлено в модуле.

7,3

7

RS0

Выбор скорости 0, опционально контролирует приемник модуля SFP +. При высокой скорости входного сигнала> 4,25 GBd и при низкой скорости входного сигнала <4.25GBd

8

LOS

Потеря индикации сигнала. Логика 0 указывает на нормальную работу.

7,4

9

RS1

Выбор скорости T1, опционально контролирует приемник модуля SFP +. При высокой скорости входного сигнала> 4,25 GBd и при низкой скорости входного сигнала <4.25GBd

10

VEER

Приемник наземный (общий с передатчиком наземный)

7,1

11

VEER

Приемник наземный (общий с передатчиком наземный)

7,1

12

RD-

Приемник перевернул данные. AC в сочетании.

13

RD +

Приемник не перевернутый данных. AC в сочетании.

14

VEER

Приемник наземный (общий с передатчиком наземный)

7,1

15

VCCR

Источник питания приемника

16

VCCT

Источник питания передатчика

17

VEET

Передатчик наземный (общий с приемником наземный)

7,1

18

TD +

Передатчик без перевернутых данных. AC в сочетании.

19

TD-

Передатчик перевернул данные в. AC в сочетании.

20

VEET

Передатчик наземный (общий с приемником наземный)

7,1

Примечания:

7,1 заземление цепи внутри изолировано от шасси.

7,2 выход лазера отключен на TDIS> 2,0 V или открытый, включен на TDIS <0,8 V.

7,3 следует вытянуть с 4,7 k - 10kohms на хост-плате до напряжения между 2,0 В и 3,6 В. MOD_DEF(0) тянет низкую линию, чтобы указать, что модуль подключен.

7,4 LOS выход открытого коллектора. Должен быть вытянут с 4,7 k -10kohms на хост-плате до напряжения между 2,0 В и 3,6 В. Логика 0 указывает на нормальную работу; Логика 1 указывает на потерю сигнала.

8. Порог EEPROM и DDM

8,1 EEPROM

2 адреса провода 1010000X (A0h)

0 ~ 95

Серийный идентификатор, определенный SFP MSA (96 байт)

96 ~ 127

Специфика поставщика (32 байта)

128 ~ 255

Защищены (128 байт)

EEPROM серийный ID содержимое памяти

Добавить.

Размер (байт)

Название поля

Шестигранный

Описание

Поля ID базы

0

1.

Идентификатор

03

SFP

1.

1.

Ext. Идентификатор

04

Функция SFP определяется только серийным идентификатором

2.

1.

Соединитель

07

LC

3-10

8

Приемопередатчик

10 00 00 00 00 00 00 00 00

Код Передатчика

11

1.

Кодирование

06

64B/66B

12

1.

БР, Номинальная

67

10,3 Гбит/с

13

1.

Защищены

00

14

1.

Длина (9 мкм) км

00

15

1.

Длина (9 мкм) км

00

16

1.

OM2 Длина (50 мкм) м

08

80 м

17

1.

OM1 Длина (62,5 мкм) м

02

20 м

18

1.

Длина (медь)

00

19

1.

OM3 Длина (50 мкм) м

1E

30 м

20-35

16

Название поставщика

43 2D 4C 49 47 48 54 20 20 20 20 20 20 20 20 20

C-LIGHT

* Доступны OEM

36

1.

Защищены

00

37-39

3.

Поставщик OUI

00 00 00

* Доступны OEM

40-55

16

Поставщик PN

Xx

* Доступны OEM

56-59

4.

Продавец Rev

30 31 20 20

01

60-61

2.

Длина волны

03 52

850 нм

62

1.

Защищены

00

63

1.

CC_BASE

Xx

Проверьте код для поля базового ID

Расширенные поля ID

64-65

2.

Варианты

00 1A

Потеря/tx_fuse/TX_Disable

66

1.

БР, макс

00

67

1.

БР, мин

00

68-83

16

Поставщик SN

43 4C xx 20 20 20

SN трансивера (ASCII). Exp. "HDXXXXXXXXX"

84-91

8

Код даты

Xx 20 20

YY/мм/DD Exp. 120727

92

1.

Диагностический мониторинг

68

93

1.

Расширенные варианты

80

94

1.

SFF_8472 соответствие

03

95

1.

CC_EXT

Проверьте сумму

Проверьте сумму для расширенного ID

Специальные поля идентификатора поставщика

96-127

32

Специфика поставщика

20 20 20…

Зависит от информации о клиенте

128-255

128

Защищены

FF…

Зависит от информации о клиенте

8,1 DDM порог

Низкая сигнализация

Низкое предостережение

Высокое предупреждение

Высокая сигнализация

Температура

-13 ℃

-8 ℃

88 ℃

93 ℃

Напряжение

2,9 В

3 в

3,6 В

3,7 В

Смещение Tx

4ма

5 мА

10,8 мА

11,8 мА

Мощность Tx

-6 дБм

-5dBm

-1dBm

0dBm

Мощность Rx

-16 дБм

-14dBm

-1dBm

0dBm

9. Механические характеристики

10. Этикетка

Handar предлагает OEM дизайн и печать этикеток.

Штрих-код этикетки поддерживает коде128 и 2D штрих-код

Размер: 1) Передняя 35 мм * 10,5 мм 2) Задняя 26 мм * 10,5 мм

Информация о заказе

Часть №.

Скорость передачи данных

DDM

Волна

Тип волокна

Dist.

Температура.

Оптический интерфейс

HD-SFP +/10G-SR

10 Гбит/с

Да

850 нм

ММФ

300 м

-5 ~ 85 ℃

LC

Обновление версии:

Версия №.

Дата

Обновленная информация

V20140818

20140818
