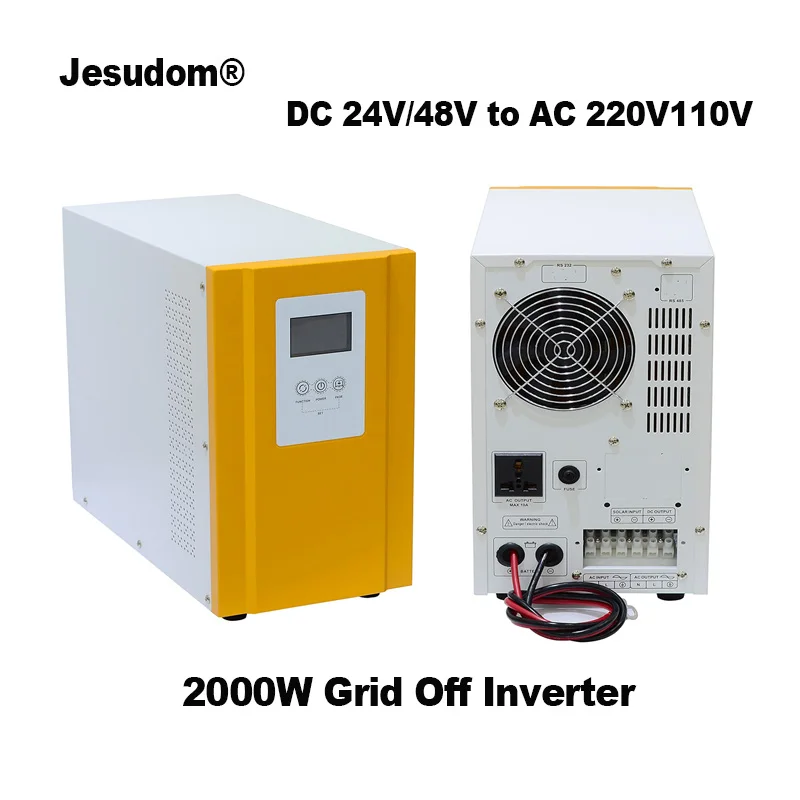

Инвертор немодулированного синусоидального сигнала 2000 Вт 24 В/48 В постоянного

Инвертор немодулированного синусоидального сигнала 2000 Вт 24 В/48 В постоянного

1. Количество и емкость батареи должны быть настроены в соответствии с номинальным напряжением системы солнечной энергии или инвертора;

2. Мы предлагаем 3 дополнительных режима работы (пользователь может настроить на ЖК-дисплее):

01 режим приоритета сетки:Когда сетка и батарея подключены к инвертору, сетка будет поставлять питание к нагрузкам непосредственно после стабилизации напряжения и зарядки батарей через инвертор. Когда сетка отключена, батарея будет автоматически продолжать поставлять питание через инвертор.
02 энергосберегающий режим:Если мощность подключенных AC нагрузок ниже 5% от номинальной мощности инвертора, не будет выхода от инвертора. Работает только чип инвертора. Потребляемая мощность инвертора составляет всего 1 ~ 6 Вт. ЖК-дисплей показывает выходное напряжение 0. Если мощность подключенных нагрузок превышает 5%, в течение 5S инвертор автоматически преобразует постоянный ток в переменный ток для питания для нагрузок. ЖК-дисплей показывает выходное напряжение.
03 режим приоритета батареи:Когда сетка и батарея подключены к инвертору, батарея будет поставлять питание к нагрузкам в первую очередь. Когда емкость аккумулятора недостаточно, сетка будет продолжать автоматически поставлять питание.

Характеристика:

1. Чистый синусоидальный выход;

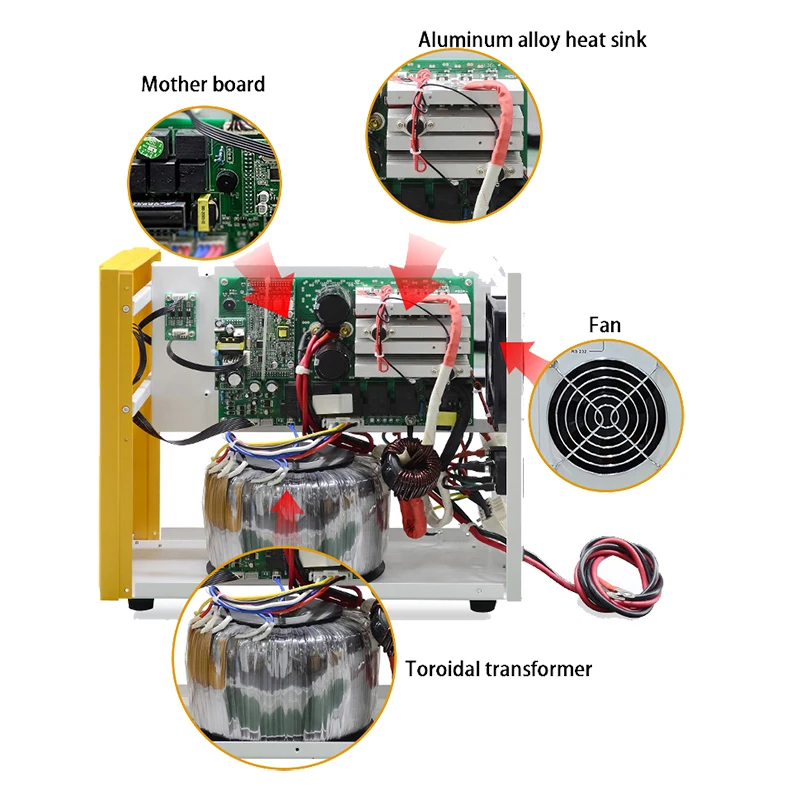

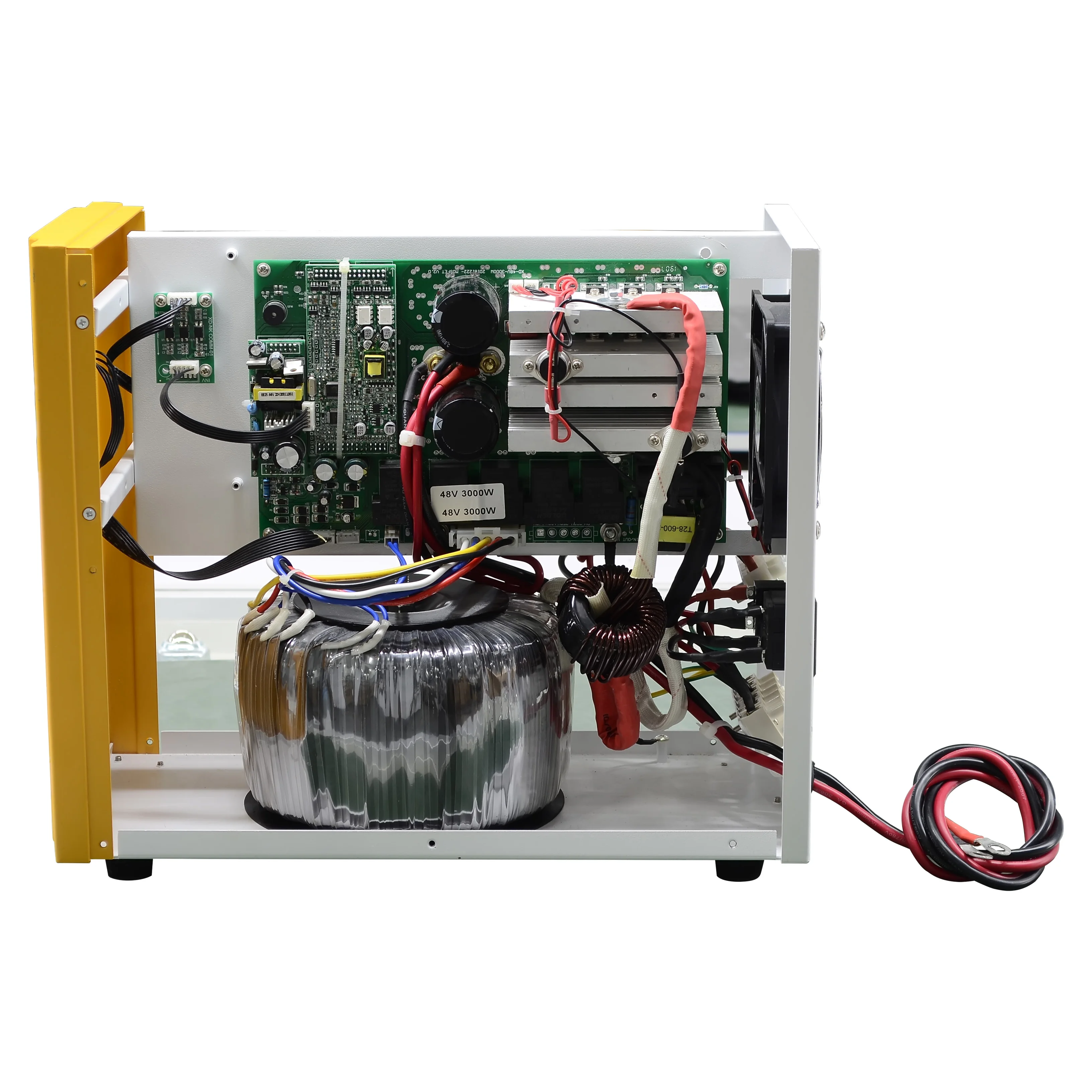

2. Высокая эффективность тороидального трансформатора низкой потери;

3. Интеллектуальный ЖК-дисплей;

4. Переменный ток зарядки 0-20 А; Конфигурация емкости аккумулятора более гибкая;

5. Три типа режимов работы регулируется: AC first, DC first, энергосберегающий режим;

6. Адаптивная функция частоты, адаптируется к различным сетевым средам;

7. Добавлены функции запроса кода неисправности, облегчают пользователю мониторинг состояния операции в режиме реального времени;

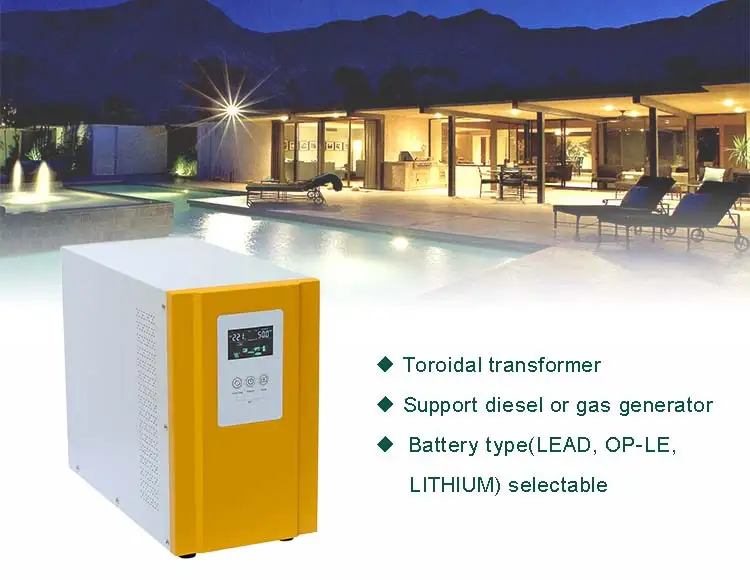

8. Поддерживает дизельный или бензиновый генератор, адаптирует любую жесткую ситуацию с электричеством.

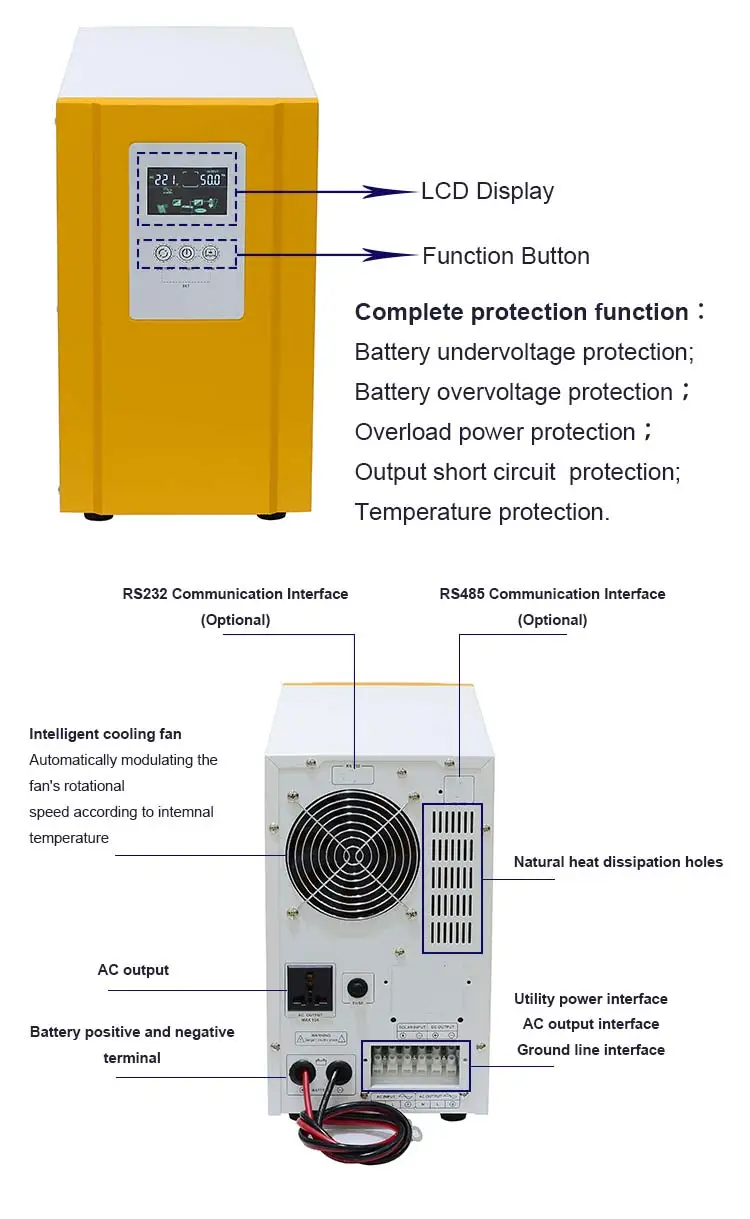

ЖК-дисплей:

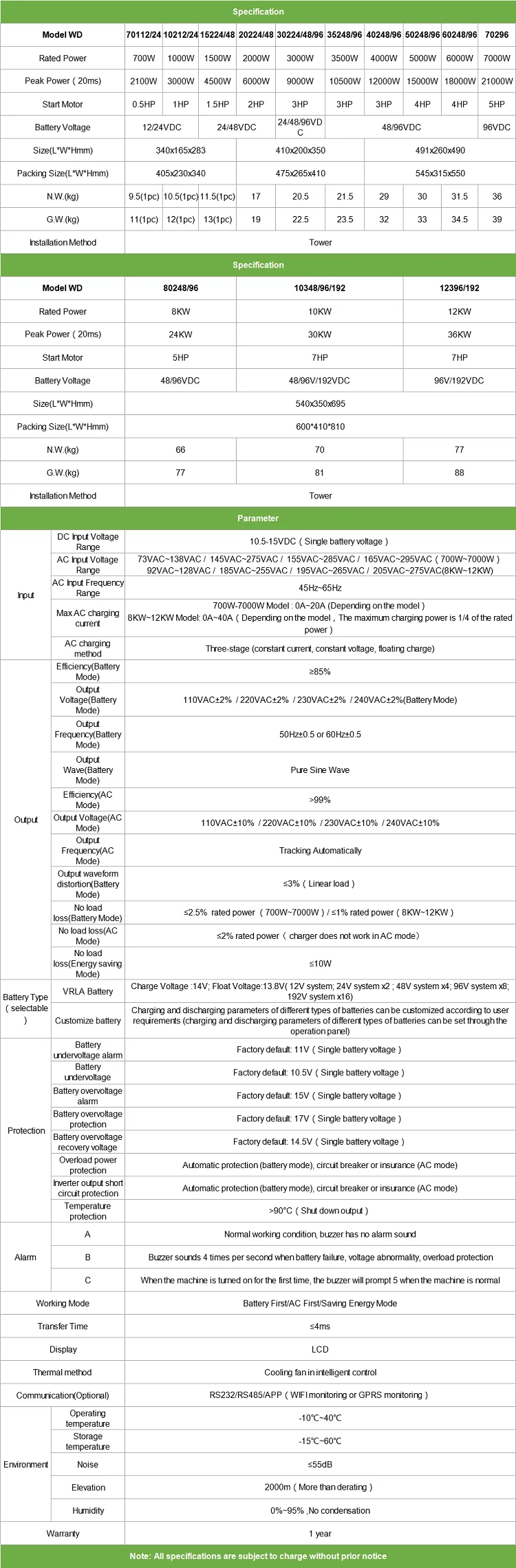

Технические параметры

Модель WD

20224/48

Номинальная мощность

2000 Вт

Пиковая мощность (20 мс)

6000 Вт

Стартовый двигатель

2HP

Напряжение батареи

24/48VDC

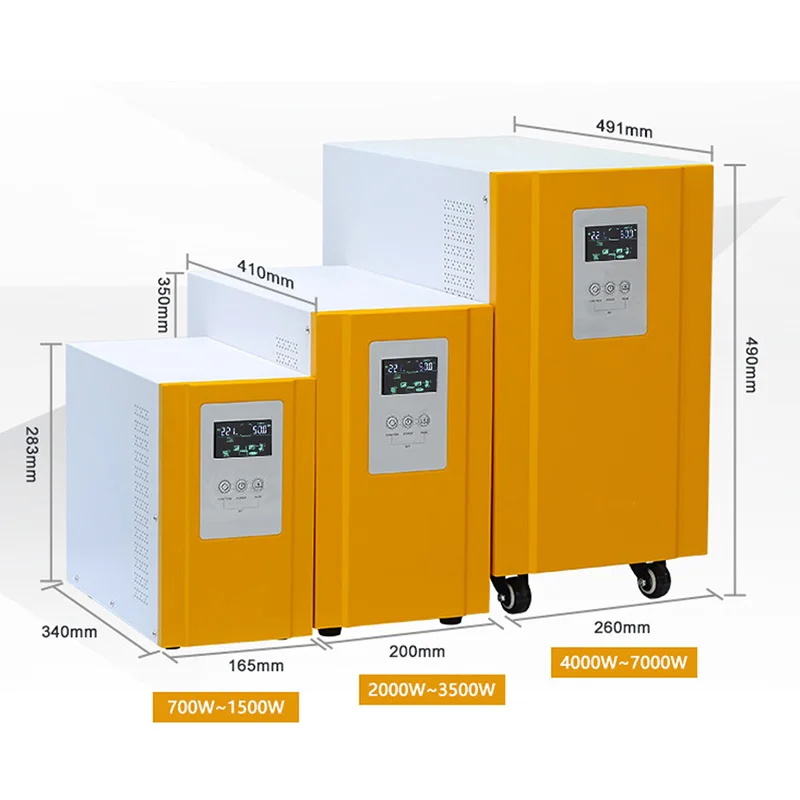

Размер (Д * Ш * хмм)

410x200x350

Размер упаковки (Д * Ш * хмм)

475x265x410

Вес нетто (кг)

17

Вес брутто (кг)

19

Метод установки

Башня

Параметр

Вход

Диапазон входного напряжения постоянного тока

10.5-15VDC (одиночное напряжение батареи)

Диапазон входного напряжения переменного тока

73VAC ~ 138VAC / 145VAC ~ 275VAC / 155VAC ~ 285VAC / 165VAC ~ 295VAC(700W ~ 7000W)

92VAC ~ 128VAC / 185VAC ~ 255VAC / 195VAC ~ 265VAC / 205VAC ~ 275VAC(8KW ~ 12KW)

Диапазон входных частот переменного тока

45 Гц ~ 65 Гц

Максимальный ток зарядки переменного тока

700 Вт-7000 Вт Модель: 0A ~ 20A (в зависимости от модели)

8 кВт ~ 12 кВт Модель: 0A ~ 40A (в зависимости от модели Максимальная мощность зарядки составляет 1/4 от номинальной мощности)

Метод зарядки переменного тока

Трехступенчатая (постоянный ток, постоянное напряжение, плавающая зарядка)

Выход

Эффективность (режим батареи)

≥ 85%

Выходное напряжение (режим батареи)

110VAC ± 2% / 220VAC ± 2% / 230VAC ± 2% / 240VAC ± 2% (режим батареи)

Выходная частота (режим батареи)

50 Гц ± 0,5 или 60 Гц ± 0,5

Выходная волна (режим батареи)

Чистая синусоида

Эффективность (режим переменного тока)

> 99%

Выходное напряжение (режим переменного тока)

110VAC ± 10% / 220VAC ± 10% / 230VAC ± 10% / 240VAC ± 10%

Выходная частота (режим переменного тока)

Отслеживание автоматически

Искажение выходного сигнала (режим батареи)

≤ 3% (линейная нагрузка)

Без потери нагрузки (режим батареи)

≤ 2.5% Номинальная мощность (700 Вт ~ 7000 Вт)/ ≤ 1% Номинальная мощность (8 кВт ~ 12 кВт)

Без потери нагрузки (режим переменного тока)

≤ 2% Номинальная мощность (зарядное устройство не работает в режиме переменного тока)

Без потери нагрузки (энергосберегающий режим)

≤ 10 Вт

Тип батареи

Батарея VRLA

Напряжение зарядки: 14 в; Напряжение поплавка: 13,8 В (система 12 В; Система 24 В x2; Система 48 В x4; Система 96 в x8; Система 192 в x16)

(Выбирается)

Настройка батареи

Параметры зарядки и разрядки различных типов батарей могут быть настроены в соответствии с требованиями пользователя

(Параметры зарядки и разрядки различных типов батарей могут быть установлены через операционную панель)

Защита

Сигнализация низкого напряжения батареи

Заводской по умолчанию: 11 в (одиночное напряжение батареи)

Защита от низкого напряжения батареи

Заводским настройкам по умолчанию: 10,5 V (одного напряжения батареи)

Сигнализация перенапряжения батареи

Заводской по умолчанию: 15 В (одиночное напряжение батареи)

Защита от перенапряжения батареи

Заводской по умолчанию: 17 в (одиночное напряжение батареи)

Перенапряжение батареи восстановление напряжения

Заводским настройкам по умолчанию: 14,5 V (одного напряжения батареи)

Защита от перегрузки

Автоматическая защита (режим батареи), автоматический выключатель или страхование (режим переменного тока)

Защита от короткого замыкания на выходе инвертора

Автоматическая защита (режим батареи), автоматический выключатель или страхование (режим переменного тока)

Температурная защита

> 90 °C (выключенный выход)

Сигнализация

A

Нормальное рабочее состояние, зуммер не имеет сигнала тревоги

B

Звуковой сигнал 4 раза в секунду при отказе батареи, аномалии напряжения, защите от перегрузки

C

Когда машина включена в первый раз, зуммер подскажет 5, когда машина нормальная

Рабочий режим

Батарея первая/AC первая/энергосберегающий режим

Время передачи

≤ 4 мс

Дисплей

ЖК-дисплей

Термический метод

Вентилятор охлаждения в интеллектуальном управлении

Коммуникация (опционально)

RS232/RS485/APP (мониторинг WIFI или мониторинг GPRS)

Защита окружающей среды

Рабочая температура

-10 ℃ ~ 40 ℃

Температура хранения

-15 ℃ ~ 60 ℃

Шум

≤ 55 дБ

Высота

2000 м (более чем деринг)

Влажность

0% ~ 95%, без конденсации

Гарантия

1 год

Примечание: Все спецификации подлежат зарядке без предварительного уведомления

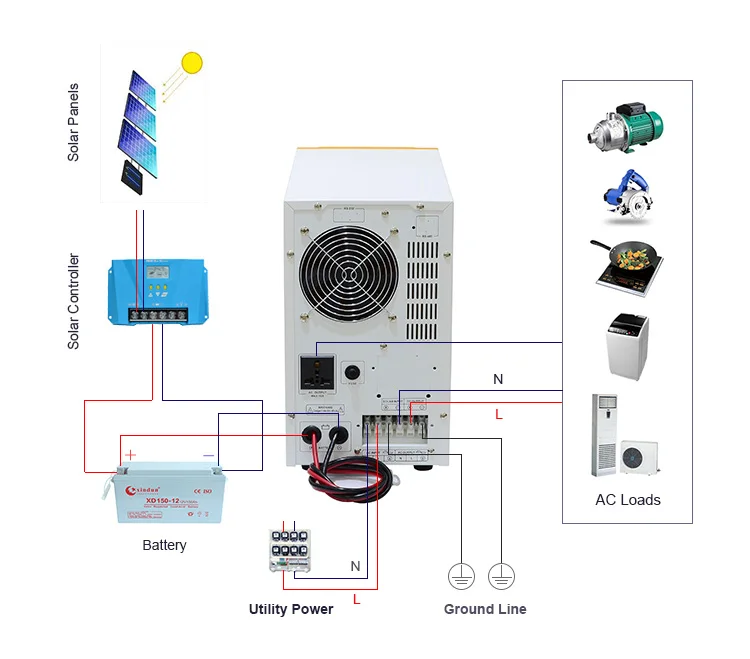

Как использовать солнечный инвертор?

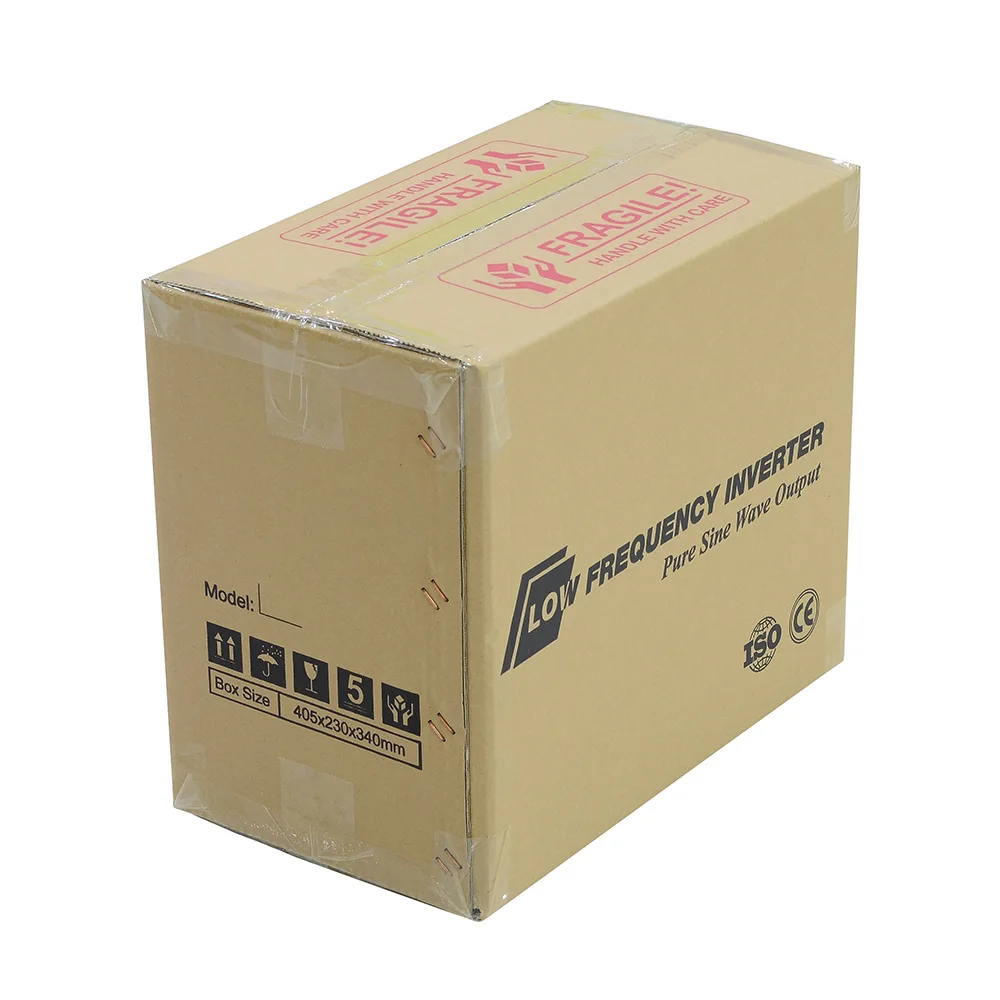

Упаковка и доставка
