Защитная Плата Smart 10S к 24S BMS 300A 200A 100A 70A для литиевого аккумулятора баланс Bluetooth

Смарт Ant 10S до 24S BMS 300A 200A 100A 70A литиевая батарея Защитная плата баланс Bluetooth Li-Ion Lipo lifepo4 LTO 72V 20S

Описание: Особенности:

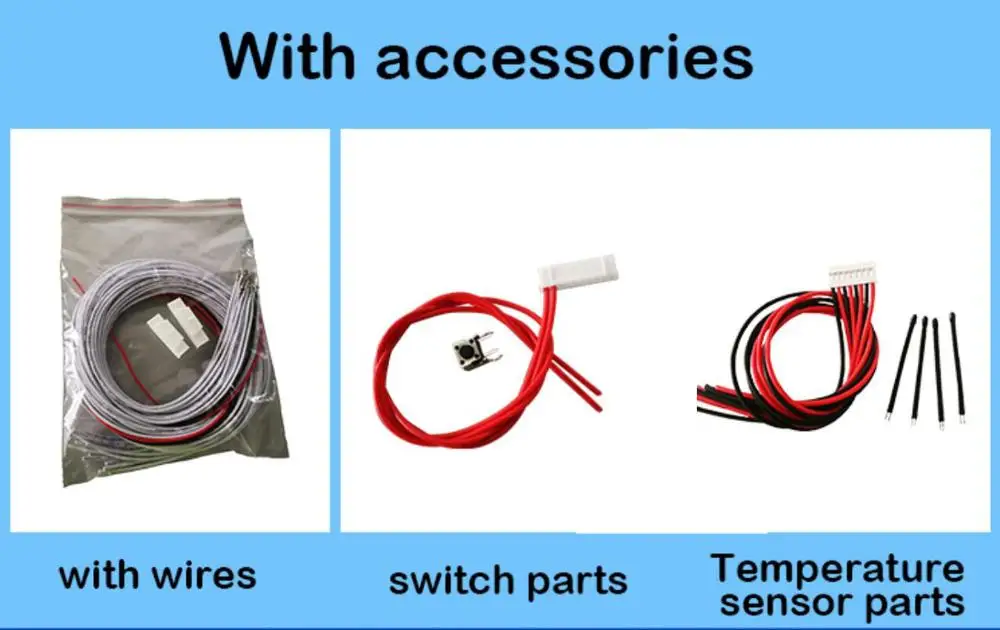

Если вам нужно приобрестиЗапасные провода баланса Линия:
Вы можете купить ссылку
Https:/item/1005001383671939.html?spm=2114.12010615.8148356.1.14ea55459VgwWD
Поддержка iPhone/телефона Android

Только Экран дисплея: только экран дисплея, без других

У нас есть английская/китайская версия APK, и другие файлы установки, и подключение документов


Защитная панель аккумуляторной батареи BMS Описание функции:
Поддержка:
10S -24S литий-ионный аккумулятор (30V-102V литиевая батарея)
13S -24S lifePo4 батарея (30V-88V литий-железо фосфат батареи)
15S -24S аккумулятор лто (30V-68V литиевая батарея титаната)


По умолчанию используются литий-ионные параметры. При подключении к телефону bluetooth можно нажать и настроить параметры lifePo4 / LTO. Настройка по умолчанию составляет 24 с, если вы используете для другого количества ячеек, измените его в приложении.

Одиночные сотовые диапазон индикатора напряжения 1V-4,6 V. Высокая точность обнаружения ошибки напряжения ячейки составляет менее 5 мА
Зарядный ток 50A
Ток разряда: 70A 100A 150A 200A 300A на выбор
Ток баланса: 200 мА. Контролируемый режим баланса, когда зарядка начинается, разница в напряжении может быть обнаружена обнаруженной разницей напряжения, чтобы быть больше установленного значения.
Высокоточный кулоновый счетчик функция контроля температуры измерение скорости зала

Подключение по Bluetooth: поддержка телефона android/iphone IOS

Поддержка ячеек: Поддержка li-ion , Lipo , 18650, Lifepo4 , LTO и так далее

Напряжение точность: одна ячейка Напряжение дальность обнаружения (1,5-4,6 V), таким образом, поддерживает различные сотовый использования, точность мерок вручную может составлять 3 мВ

Защита от падения провода: обнаруживает, что провод не хорошо сваривается и вызывает неправильное напряжение. Защита от падения провода

Защита от перезаряда: подключение к Bluetooth для установки высокоточного напряжения обнаружения, одиночная защита от перезаряда и защита от перенапряжения

Защита от разрядки: Подключение Bluetooth для настройки высокоточного напряжения обнаружения, защита от перенапряжения с одной ячейкой и защита от общего напряжения под напряжением

Защита от короткого замыкания: может быть подключен к Bluetooth для установки значения защиты от короткого замыкания, переход на 0 выключен защита от короткого замыкания

Защита от перегрузки по току: может быть подключен к Bluetooth для настройки значения защиты от перегрузки по току (максимум 300A)

Обнаружение тока: в пределах текущего диапазона приобретенной платы защиты

Защита от температурного контроля: Защитная панель имеет встроенный сбалансированный контроль температуры, температуру питания и может быть подключена к 4 температурным элементам для предотвращения высокой температурной опасности.

Баланс тока: 200 мА, высокое напряжение по сравнению с низковольтным разрядным балансом

Ток разряда: см. Ток при выборе покупки в качестве пикового тока разряда

Ток зарядки: менее 50A

Счетчик кулонов: Компенсация 1-24S подключение батареи между сопротивлением чипа слишком длинное, что приводит к слишком большому сопротивлению провода, напряжение ячейки слишком велико во время зарядки и разрядки, не может использоваться нормально

Внутреннее сопротивление подключения: зависит от тока и времени забивания, точно рассчитать оставшуюся емкость аккумулятора и зарядный ток

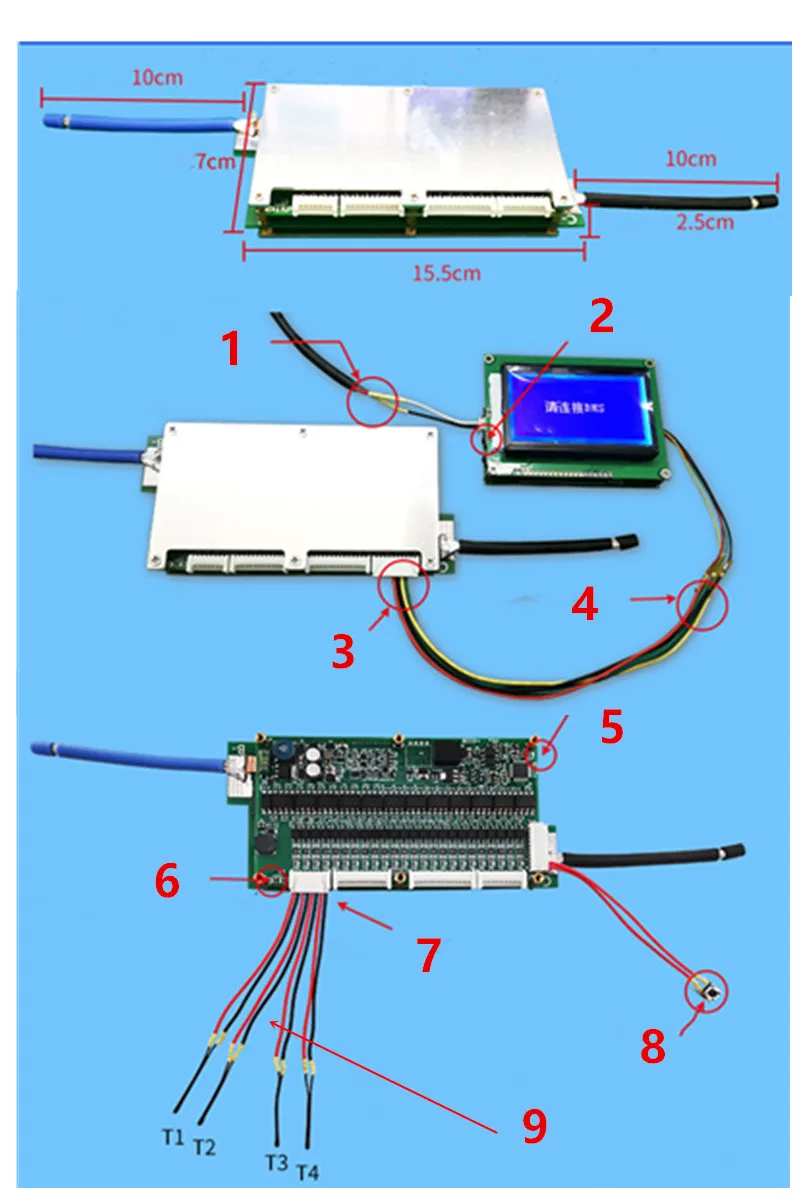

1. Блок питания экрана подключен к положительным и отрицательным электродам батареи (диапазон мощности 24-150 в).
2. После подключения источника питания в нем есть длинный переключатель, чтобы включить его, экран отображает, и BMS подключен.
3. Покупайте только эту вилку с экраном
4. Линия связи для подключения экрана
5. Рабочий светильник, всегда во время работы, 4S мигать один раз в режиме ожидания
6. Светильник Bluetooth быстро мигает при работе, мигает один раз в 4S во время ожидания и выключается во время ожидания. Плата защиты входит в режим зарядки и разрядки, чтобы выпустить режим ожидания.
7. Проводка датчика
8. Защита энергопотребления: режим ожидания 0.8ма, рабочий 2ма.
После того, как все провода защитной платы подключены, вы можете нажать переключатель, чтобы включить машину. Вы можете включить и выключить его, независимо от положительных и отрицательных полюсов. Обязательно Изолируйте после подключения. Пожалуйста, не короткие два запуска проводов, в противном случае нет низкого напряжения функция автоматической защиты отключения. Например, если аккумулятор остается неиспользованным в течение длительного времени, питание батареи будет истощено из-за энергопотребления платы защиты.

9. После подключения четырех температурных датчиков вставьте их в защитную панель после изоляции. Весь Температурный датчик повторно изолирован высокотемпературной лентой. Отказ от изоляции или короткого замыкания напрямую повредит защитную панель.

T1.T2.T3.T4. Четыре датчика низкой температуры помещаются в батарейный блок, и они помещаются в четырех различных местах для определения температуры












О кнопках запуска и закрытия:

1. Если плата защиты выключена из-за аномального отключения питания, для начала нормальной работы BMS требуется только короткая Кнопка нажатия.

2. Во время нормальной работы защитной панели нажмите и удерживайте эту кнопку более 5 секунд, затем отпустите кнопку, Защитная панель автоматически выключит питание, прекратит работу, нулевое энергопотребление, короткое нажатие может реализовать отображение подходящего экрана панели защиты переключения.

3. Плата защиты, если разрядная трубка не включена более 5 минут, плата защиты автоматически отключит основную мощность, прекратит работу и потребляет нулевую мощность.

4. Если источник питания BMS отключен по причинам второго и третьего условий, нажмите кнопку питания в течение 3 секунд, чтобы начать нормальную работу защитной панели.

5. Если соответствующий дисплей подключен, нажмите на эту кнопку, чтобы переключить экран.

6. Кнопка питания обеспечивает хорошую изоляцию, в противном случае она может не быть в состоянии автоматически выключить блок питания BMS.



О бортовой Bluetooth;

Bluetooth включается только тогда, когда материнская плата не находится в режиме ожидания. Через 3 минуты плата включится, плата без тока не войдет в режим ожидания и Bluetooth будет выключена. При разрядке или зарядном токе система отменит режим ожидания, и Bluetooth будет включен. Вы можете наблюдать за светодиодными лампами с обеих сторон защитной панели. Если они всегда включены, вы можете подключить Bluetooth. Если система находится в режиме ожидания, вы можете Короткое нажатие на кнопку запуска платы защиты, чтобы активировать Bluetooth один раз. Или перезапуск платы защиты для активации Bluetooth. Убедитесь, что Bluetooth включен. В настройках системы телефона настройки Bluetooth выполните поиск устройств Bluetooth. Поиск один раз без поиска. Пожалуйста, ищите несколько раз. Имя (BMS_ANT) иногда показывает null, нажмите пароль сопряжения 1234. Откройте приложение, которое вы загрузили, и нажмите подключить устройство, выберите устройство, которое вы только что подключили

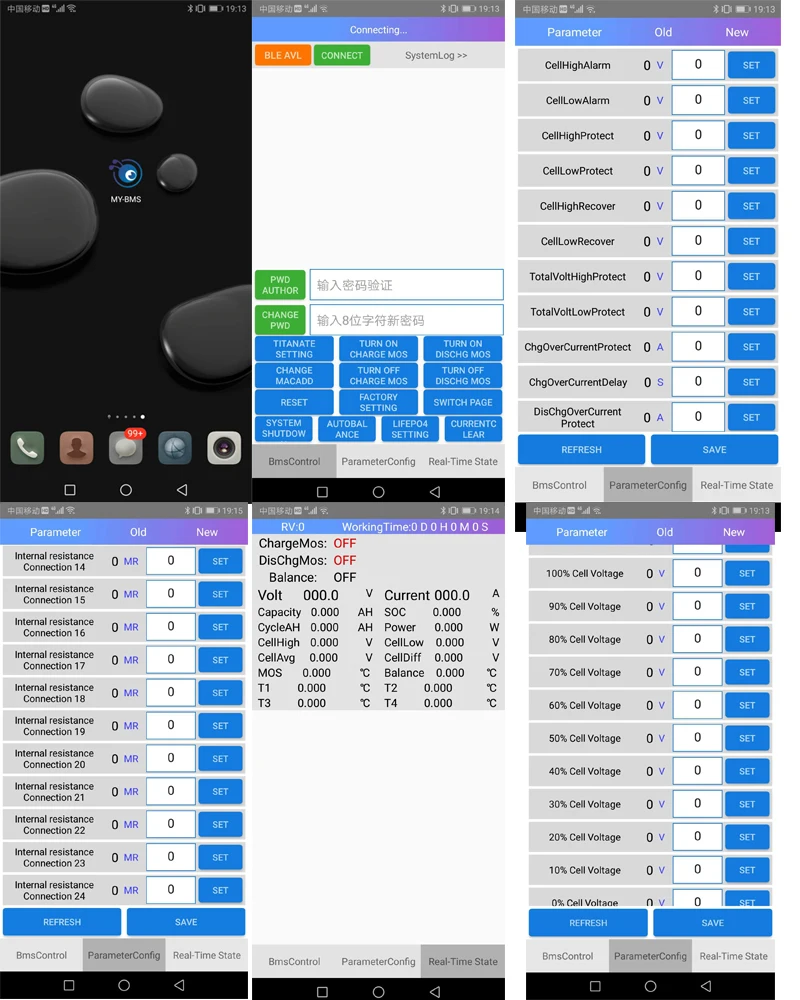

Калибровка защитной платы:

1. Одиночные сотовые напряжения Калибровка: вы можете настроить "системы Опорное напряжение" (по умолчанию составляет около 3,0) для того, чтобы медленно увеличить размер 0,001, с отложным воротником, вы можете изменить значение напряжения устройства до тех пор, пока не будет точно!

2. Общая калибровка давления: вы можете настроить «Общий калибровочный параметр давления» (по умолчанию около 3330), Медленно отрегулируйте размер этого значения, вы можете изменить общее давление до точного!

3. Калибровка по току: вы можете настроить «диапазон датчика тока», Медленно отрегулируйте размер этого значения, вы можете изменить ток до тех пор, пока он не станет точным!

Примечание: Не меняйте элемент «Power Start Curtain» в настройках параметров. Если он слишком большой, это может привести к сжиганию и разрядке транзистора MOS!



О функции автоматического баланса:

Функция автоматического баланса в основном является функцией, которая устанавливает разницу батареи слишком много. Используйте rs, когда аккумулятор полностью заряжен или почти полностью заряжен. Когда аккумулятор полностью заряжен, отсоедините зарядное устройство и нажмите кнопку «автоматический баланс», в это время плата защиты будет автоматически балансировать до тех пор, пока разница заряда батареи не будет меньше 0,001, или пользователь снова нажимает кнопку «автоматический баланс», чтобы выключить, Включение или выключение автоматического баланса может переключить экран на «состояние системы» для просмотра состояния «Баланс». Если отображается «автоматический баланс», это означает, что автоматический баланс находится в процессе!

О балансе: баланс защитной платы автоматически контролируется программой через настроенные параметры баланса, где интерпретируется «предел баланса напряжения»: при обнаружении любого напряжения ячейки в системе превышает настроенное «балансовое предельное напряжение», система превышает предельное напряжение баланса. Все ячейки разряжены и сбалансированы; «баланс управления напряжением» «разница напряжения баланса» поясняет: эти два параметра являются параметрами для управления зарядкой аккумулятора при зарядке батареи, напряжение ячейки выше, чем напряжение контроля баланса, И самая высокая разница в низком напряжении больше, чем разница в балансе напряжения, и зарядный ток меньше 15A, разница в напряжении зарядки будет начата. Если ток зарядки больше 15А, система начнет перезаряжать дифференциальный баланс после защиты от перенапряжения зарядки. Если аккумулятор полностью заряжен, находится в состоянии покоя, а разница в напряжении больше установленного значения, система автоматически запустит статический баланс
