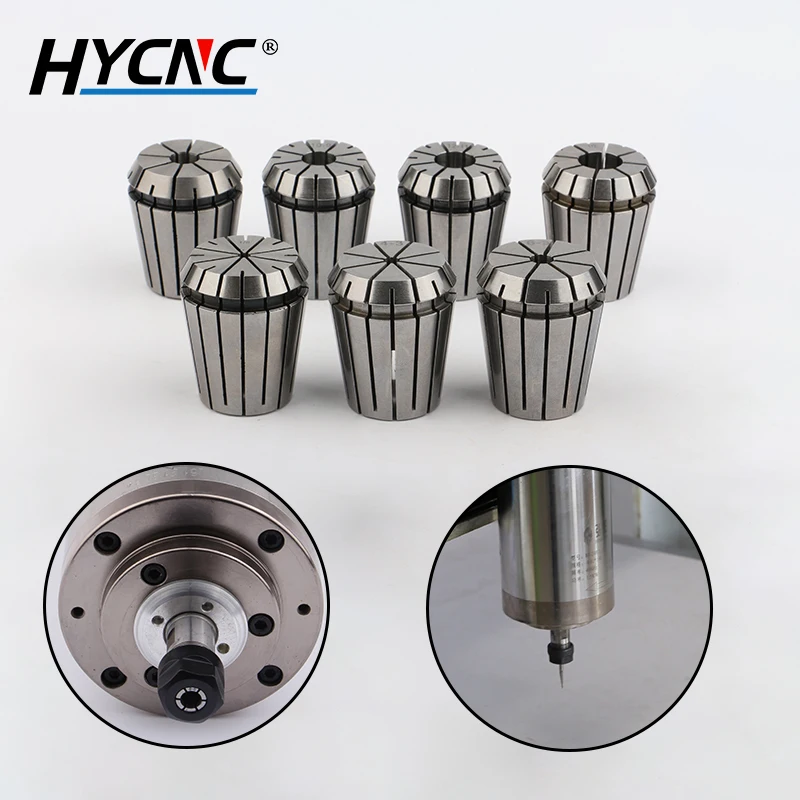

1 шт. патрон ER32 пружинный зажим для гравировального станка Фрезерный резак CNC

1 шт. патрон ER32 пружинный зажим для гравировального станка Фрезерный резак CNC

Характеристики:

Пружина Цанга Стандартный CNC ДЕРЖАТЕЛЬ ER11 ER16 ER20 ER25 ER32 ER40 16 слотов гравировальный станок фрезерный токарный инструмент работа Холдинг

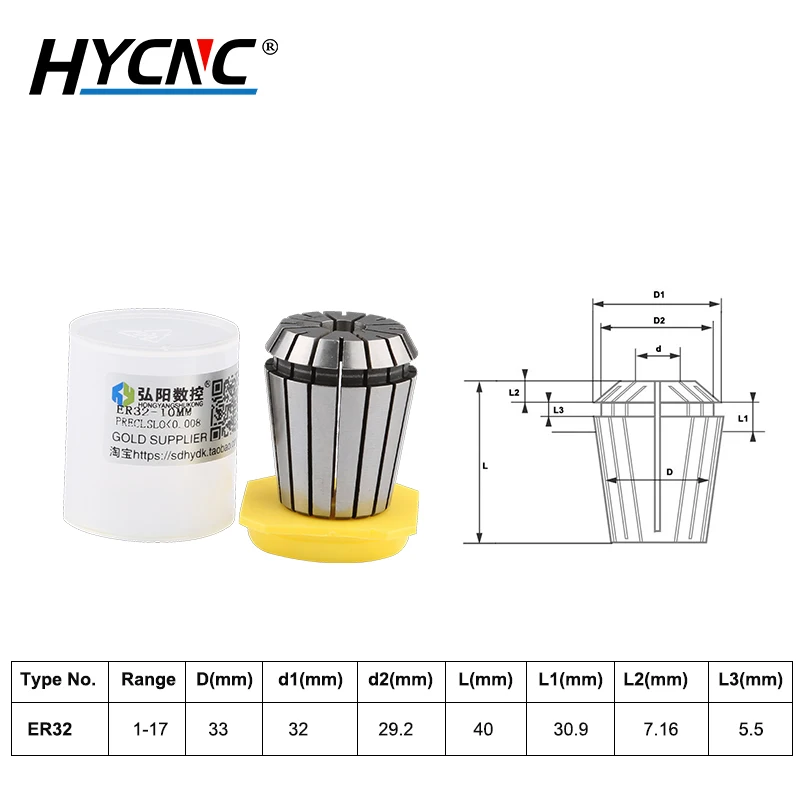

Модель: ER32
Точность: <0,012
Материал: пружинная сталь
Шероховатость земли равна 0,4 мкм, плюс Общая тонкая полировка

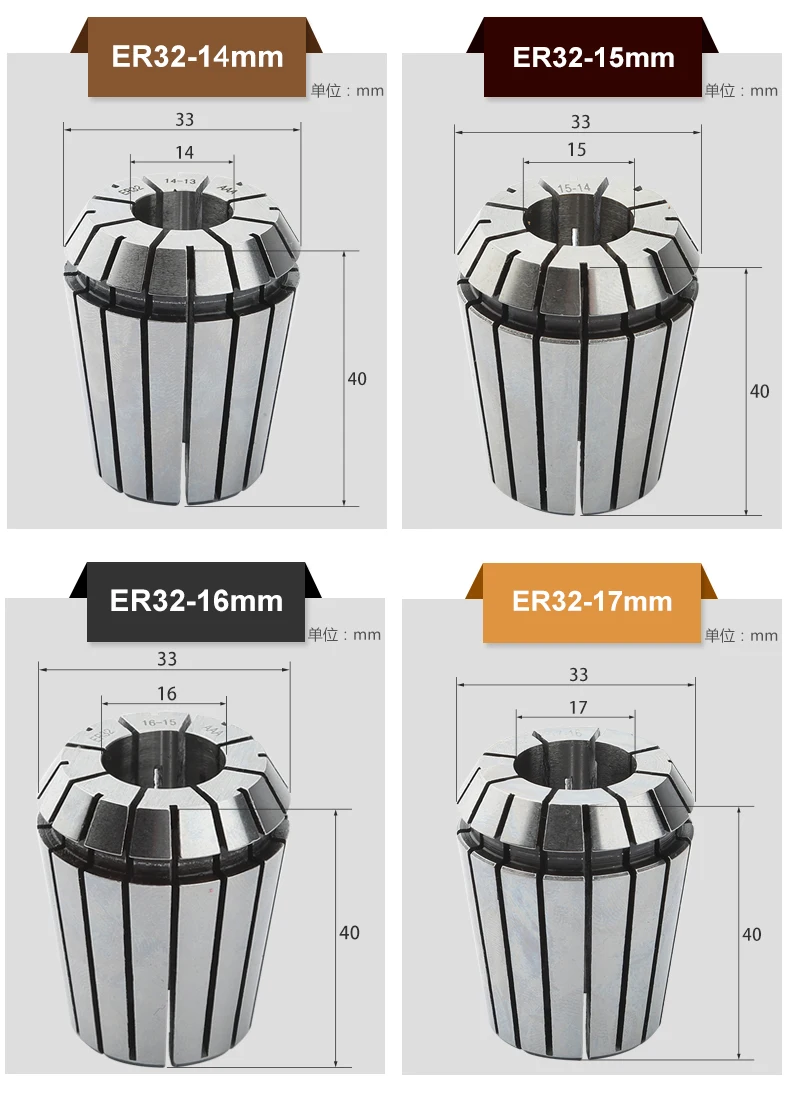

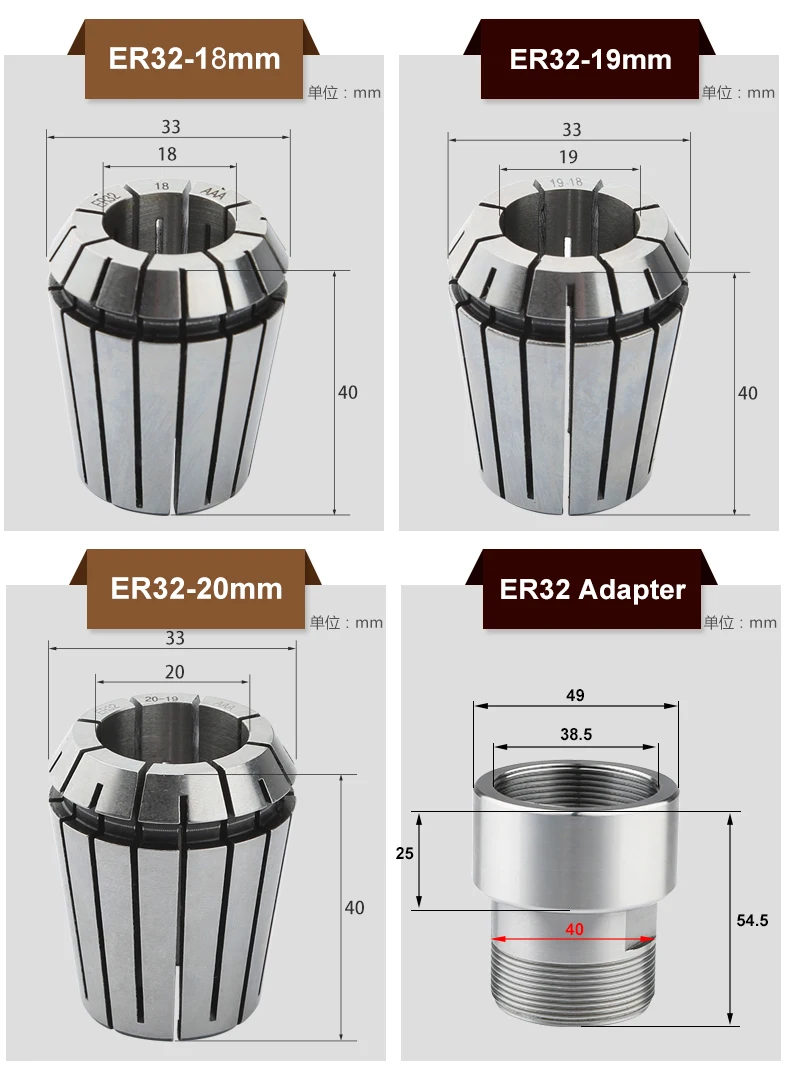

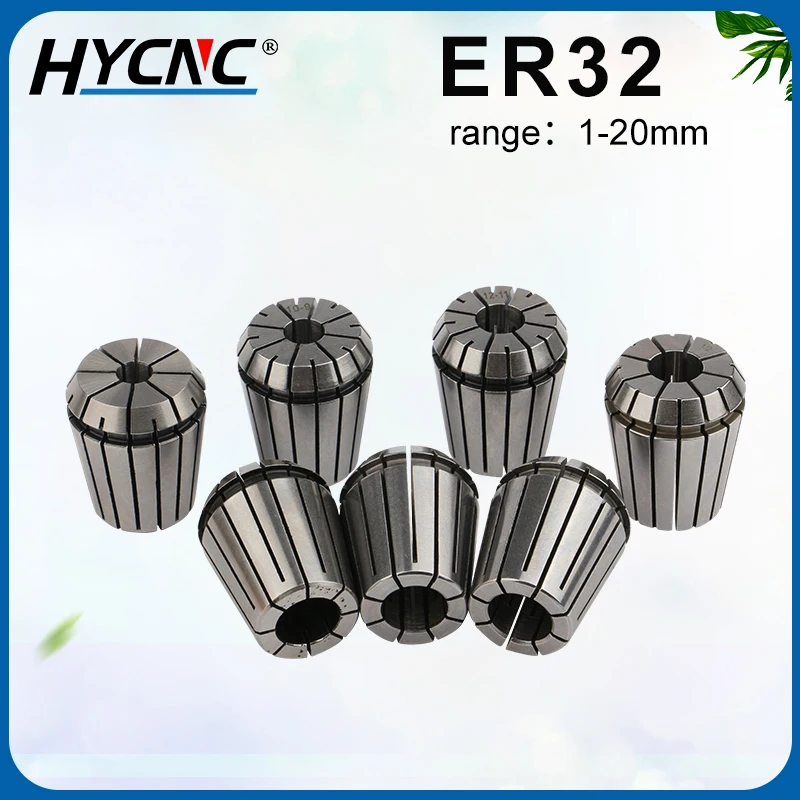

Диапазон захвата: 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм, 3,175 мм, 4 мм, 5 мм, 6 мм, 6,35 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 12,7 мм, 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм, 20 мм

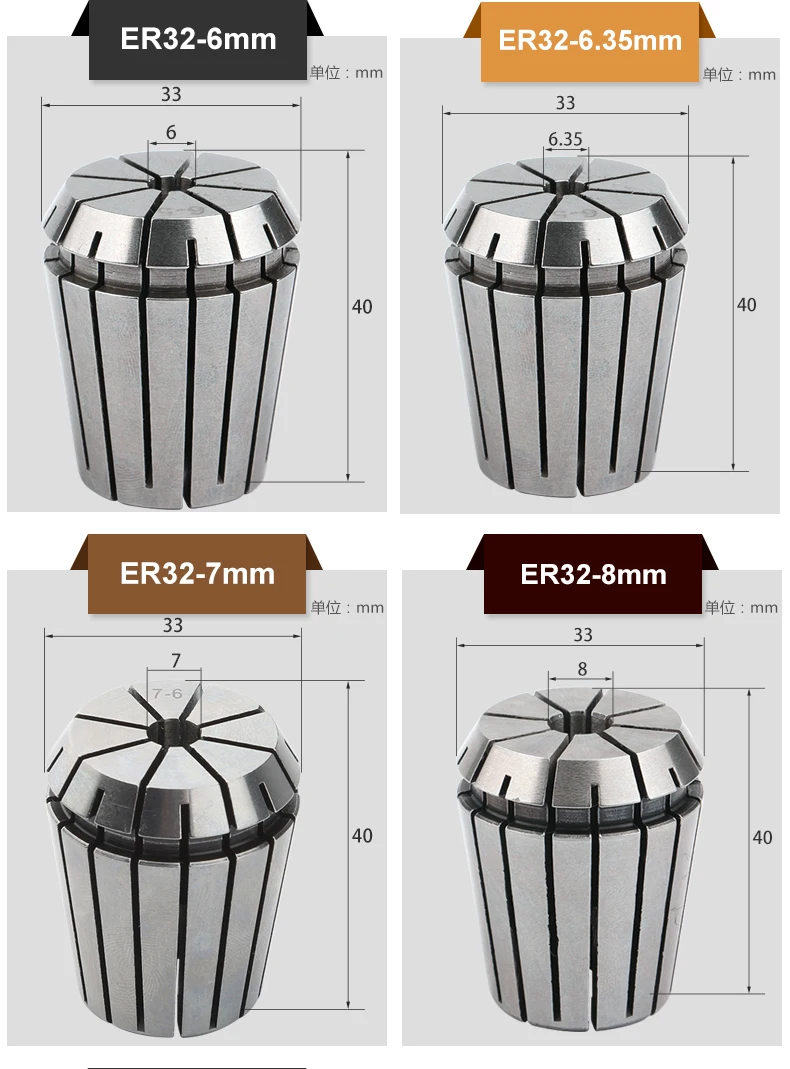

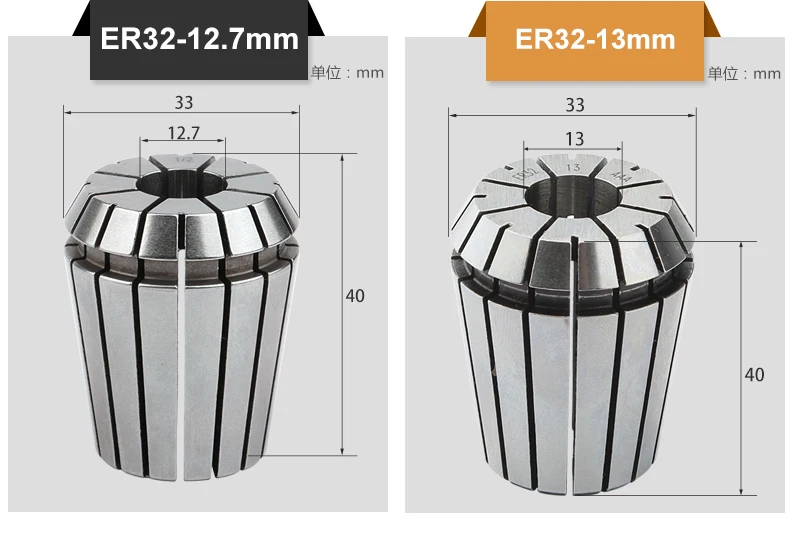

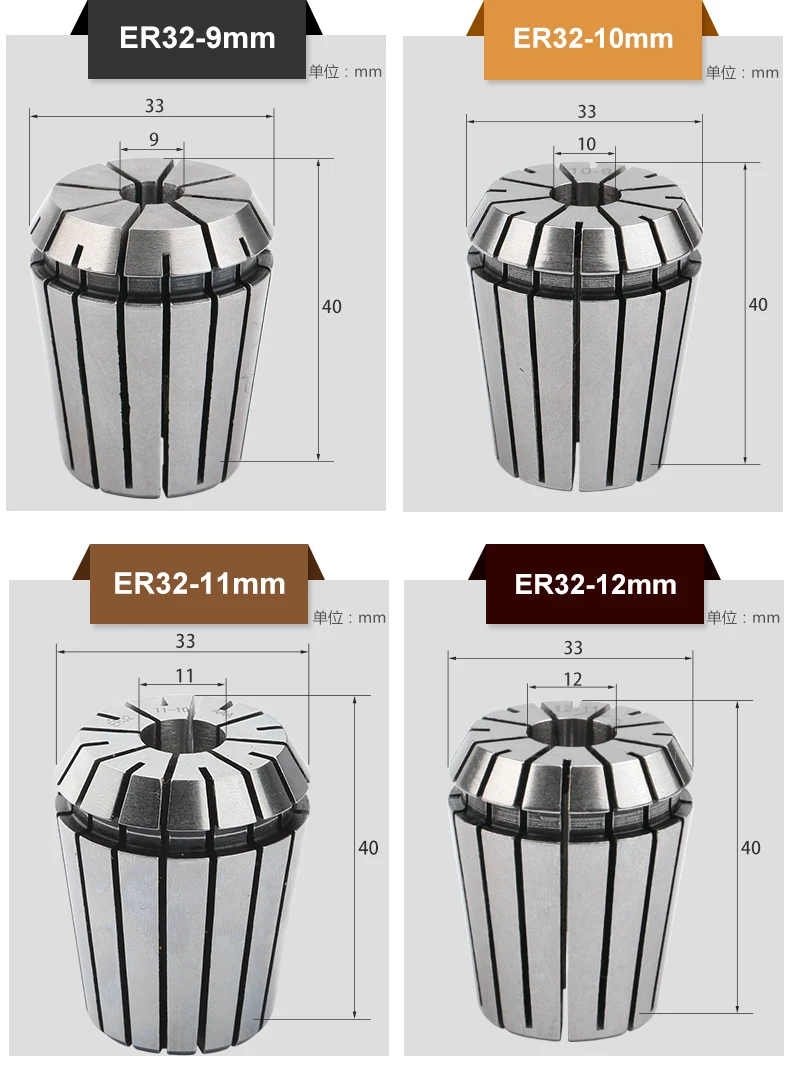

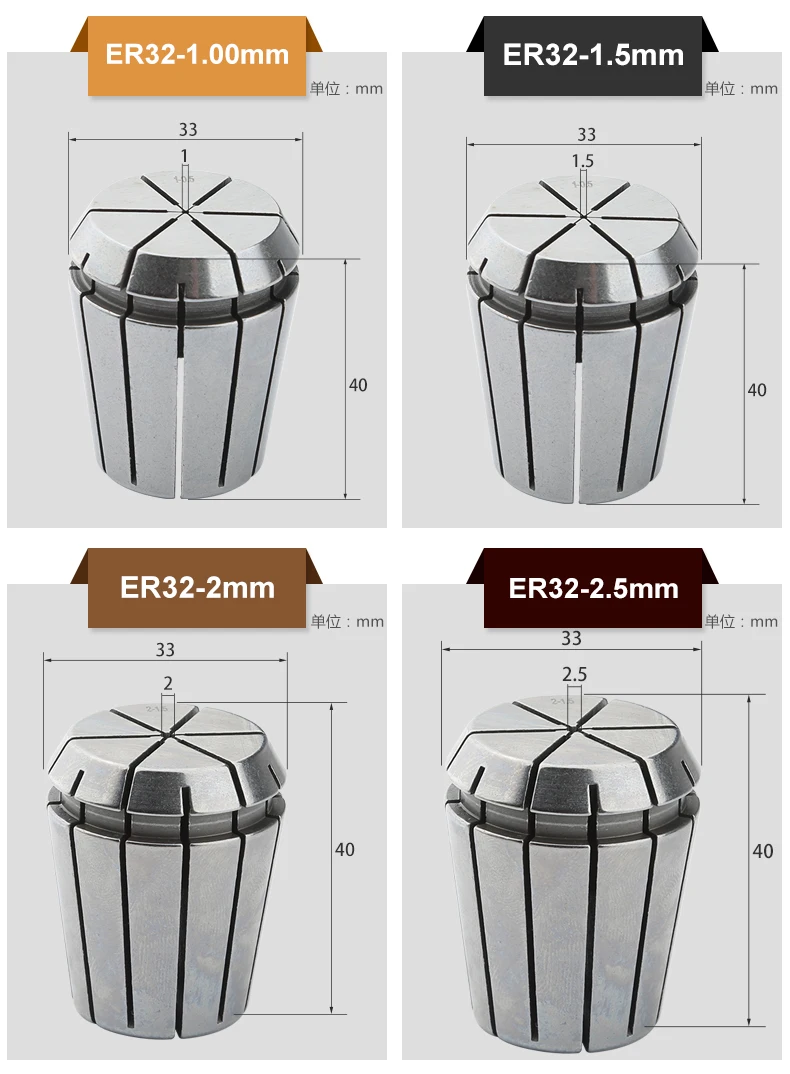

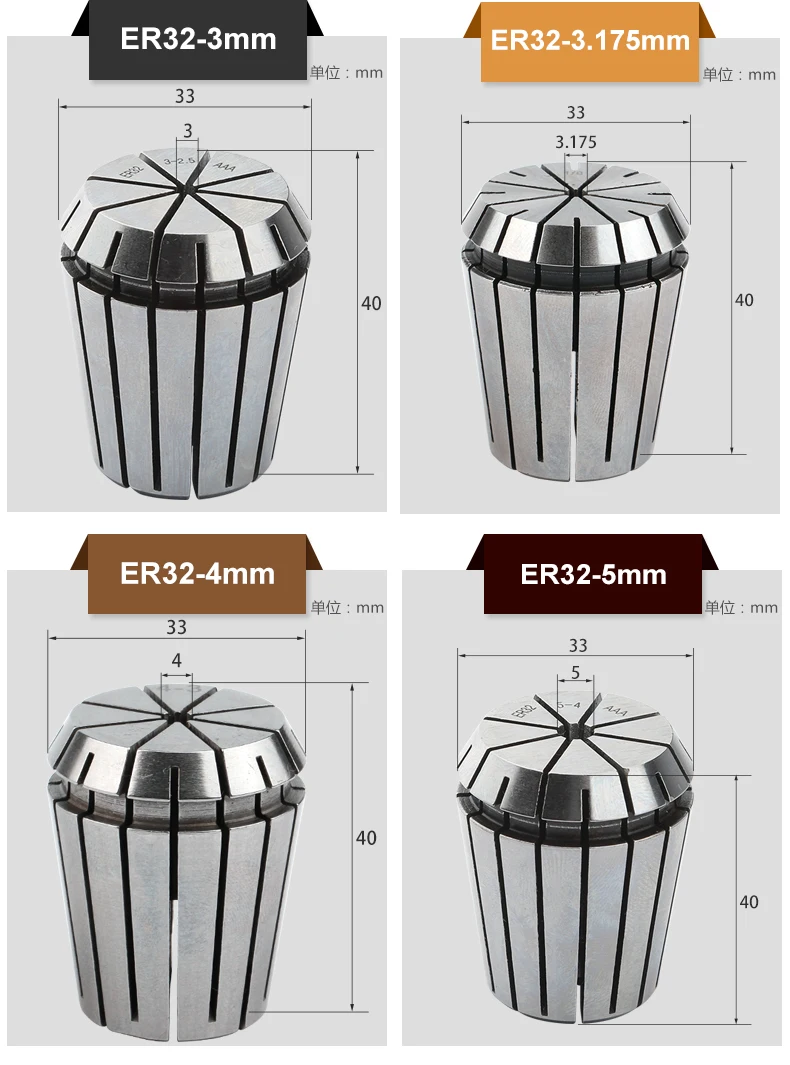

Верхний диаметр: 33 мм
Высота: 40 мм
Подходит для: сверления, фрезерования, сверления, резьбы, гравировки, ЧПУ, шпиндельных станков и другой обработки
T.I.R. : 0,0003 "или 5 мкм. Для того, чтобы все коллеты работали верно, на вашей стороне, убедитесь, что ваш шпиндель машины и держатель патрона работают верно, на моей стороне, я удостоверюсь, что все эти коллеты работают в десятую.

Особенности:

1. Прочный и практичный.
2. Специальные Угловые прорези повышают жесткость.
3. Защищает держатель инструмента от загрязнений.
4. Лучший общий баланс держателя инструмента в сборе.
5. Используйте с любыми стандартными цанговыми патронами для использования инструмента охлаждающей жидкости.

Примечание:

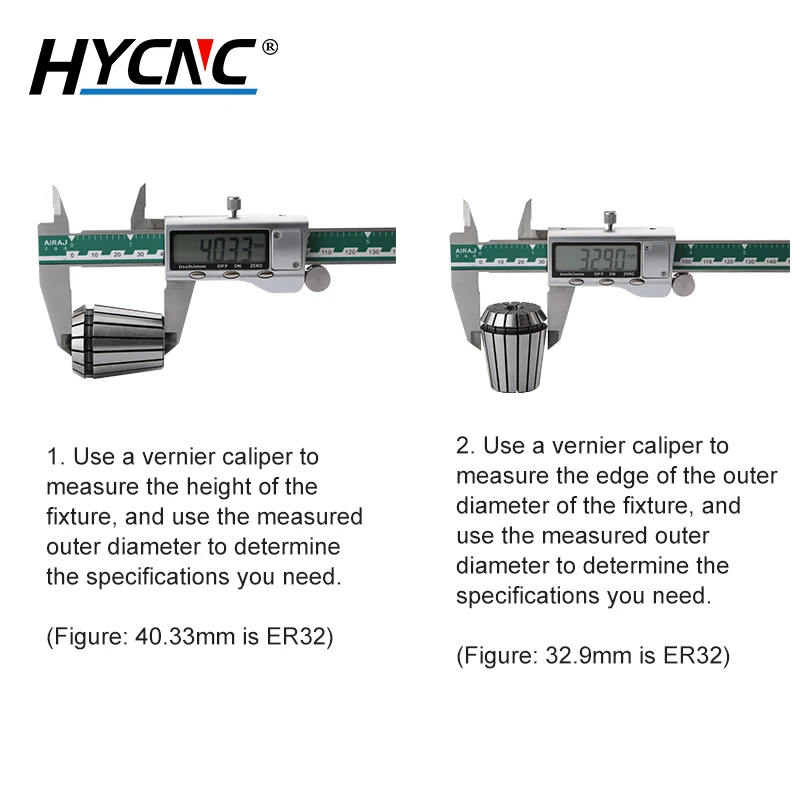

Измерения выполнены вручную, допускается погрешность в 1-2 мм, спасибо.

Патрон серии ER32 |

| Характеристики продукта |

Высокая точность

Эффективность очень отличается

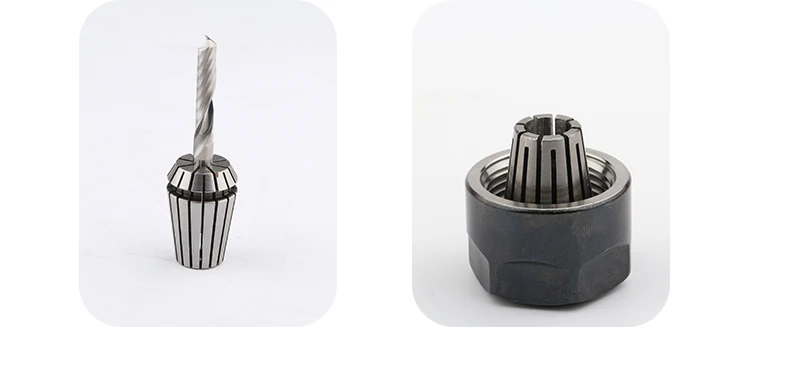

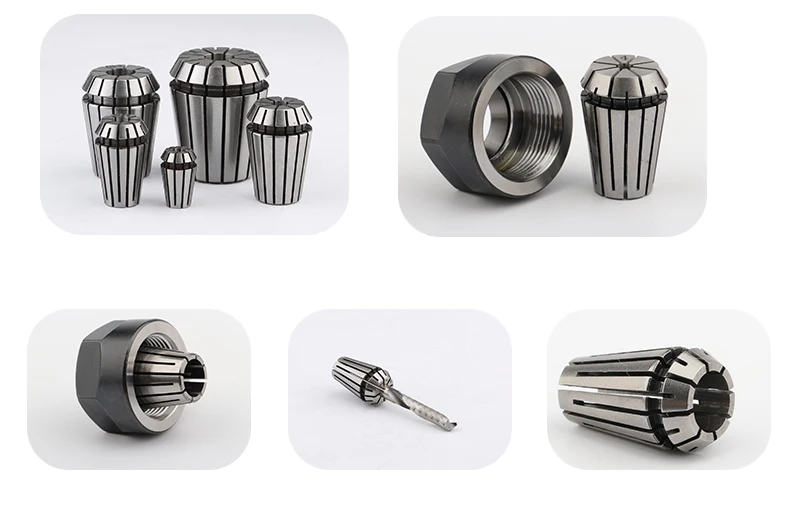

Дисплей продукта

Широко используется для обработки, сверления, сверления и нарезания резьбы, подходит для различных станков с ЧПУ, гравировальных станков и другого оборудования

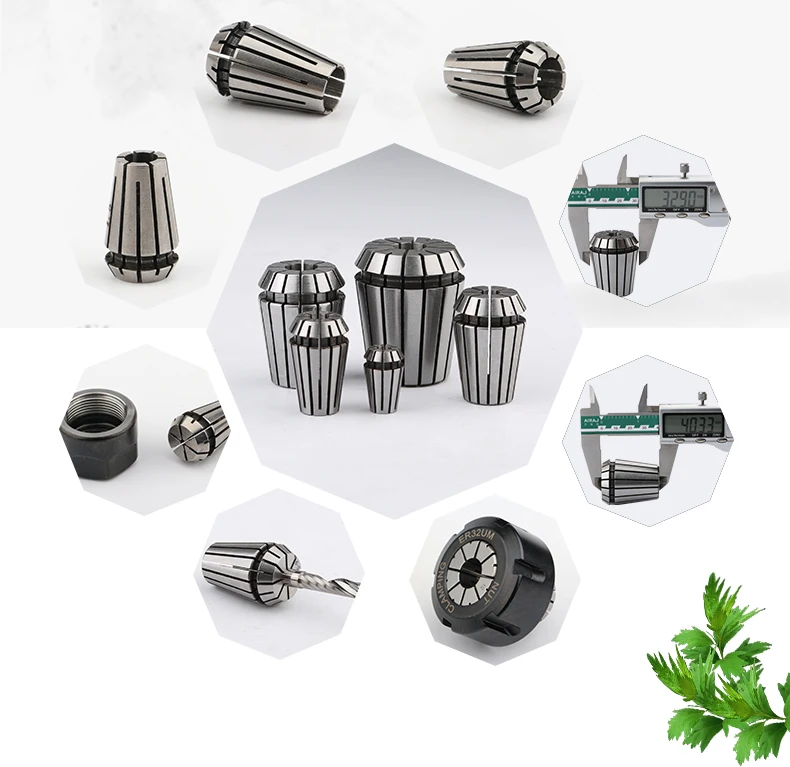

Фокусируйтесь на деталях

| Здание с пятью ядрами |

Изготовлен из высокоточных форм
Полностью увеличивает зажимную силу
Точность поддерживается в пределах 0,007 мм

Рекомендуемый патрон

Все продаваемые патроны прошли строгие испытания для обеспечения стабильности продукта и срока службы

Хорошее качество

Процесс улучшен и точность продукта улучшена. Сердце может быть надежным, и использование гарантировано

Долговечный

Отборная Высококачественная высокоточная обработка марганцевой стали значительно увеличивает срок службы

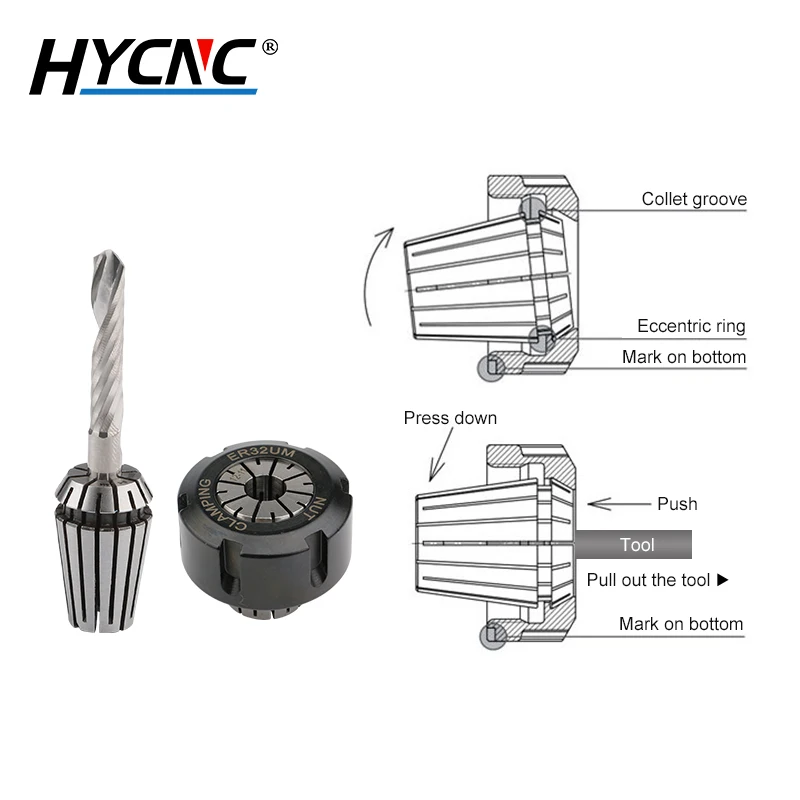

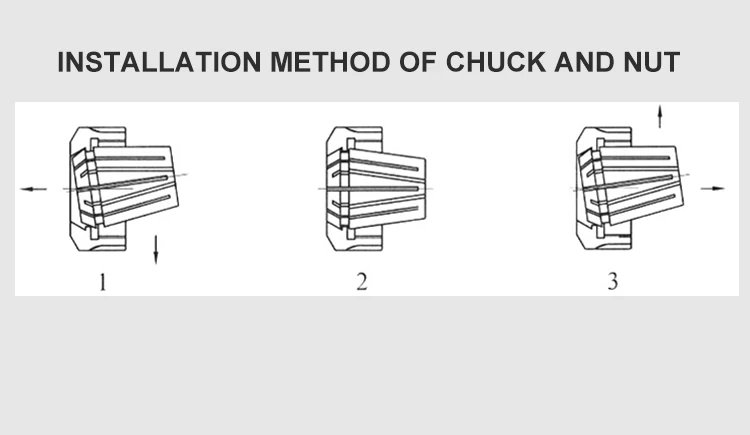

Установка

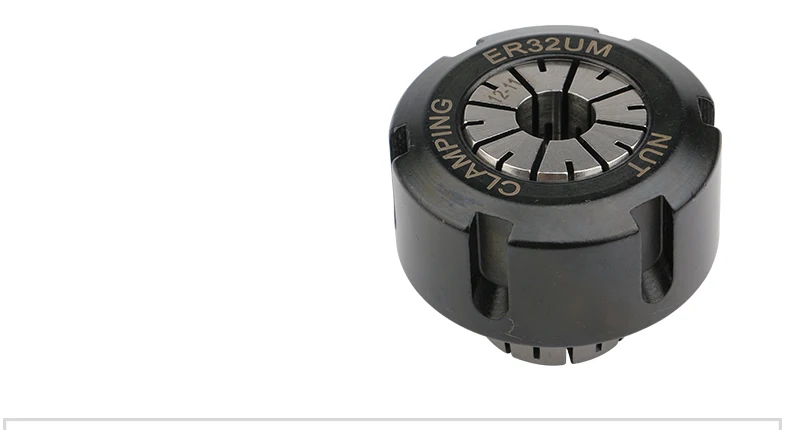

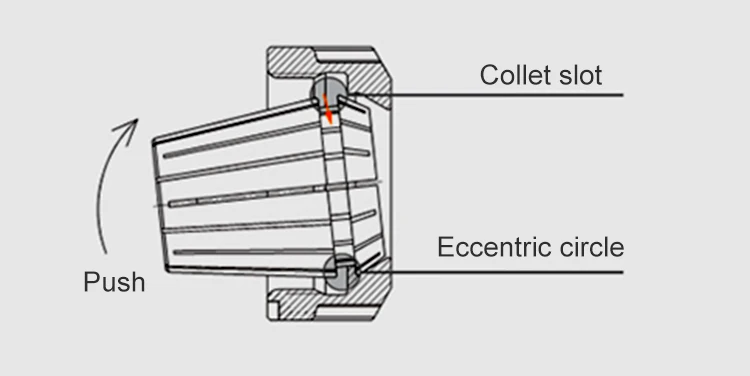

1. Вставьте разъем пружинного патрона в Эксцентричное положение круга гайки. Нажмите на Коллет в направлении, указанном стрелкой, пока не услышите щелчок, указав, что Коллет установлен на месте.
2. Затем установите пружинный патрон с резаком, убедитесь, что он установлен на месте.
3. Установите гайку на ручку, а затем затяните ее гаечным ключом. (Рекомендуется использовать динамометрический ключ для затягивания гайки)

Разборка

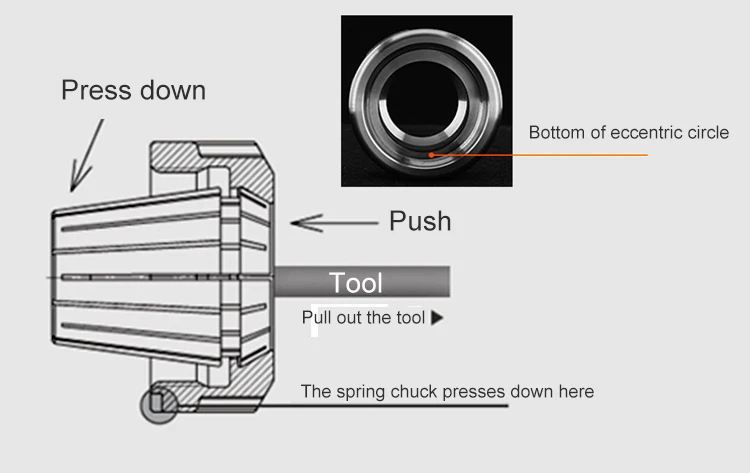

Отвинтите гайку от держателя инструмента, вытяните инструмент, нажмите на переднюю часть коллета и одновременно прижмите вниз к нижней части эксцентрикового круга, нажмите на Коллет по диагонали, пока Коллет и гайка не будут разобраны.

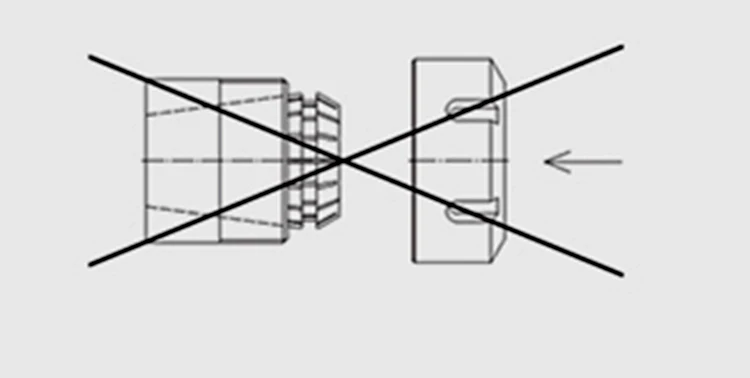

● Неправильная сборка может повредить точность цангового патрона и привести к повреждению гайки.
● Используйте только подходящие патроны для сборки гайки!
● Не зажимайте инструменты, которые превышают диапазон зажима!

Например: chuck 12-11 мм пружинный патрон

Не используйте пружинный патрон 012-11 мм для удержания инструмента размером больше 012,1 мм или инструмента размером менее 011,5 мм. Лучше зажим 012 мм в стабильном состоянии, и точность может соответствовать требованиям (например, в данном случае, 012,0 мм-11,5 мм может использоваться)

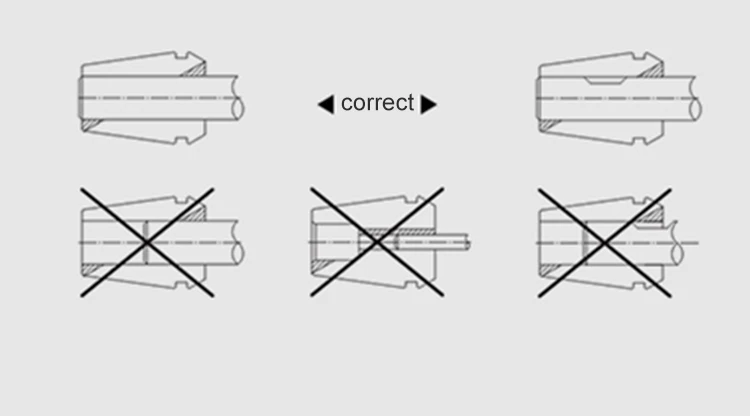

Вставьте резец как можно больше в длину зажима пружинного патрона для достижения лучших результатов. Длина вставки инструмента должна быть не менее 2/3 от длины зажима коллета. Неправильно вставляемый инструмент может деформировать Коллет и привести к плохой радиальной поломке и поломке инструмента.
