Waveshare Ep4ce6e22c8n Ep4ce6 FPGA Development Board Core System | Инструменты



版权所有,侵权必究.未经许可,不得用于商业用途.

  敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

FPGA开发板OpenEP4CE6-C是一块以Cyclone IV EP4CE6为主控芯片的开发板,它带有丰富的扩展接口,支持各类外围模块的接入.



---

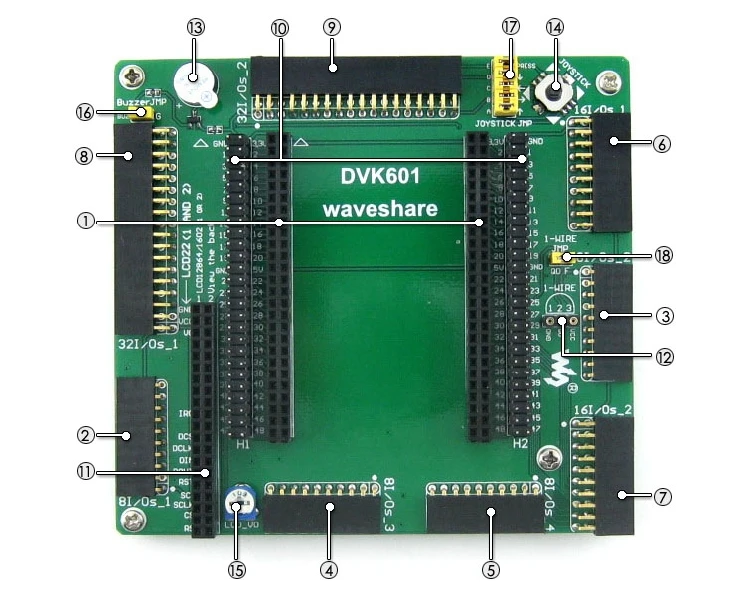

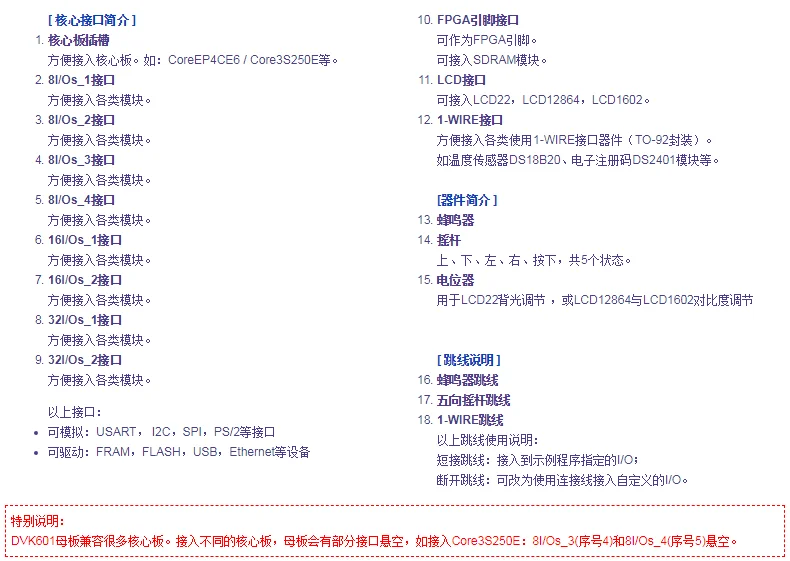

底板资源简介



---

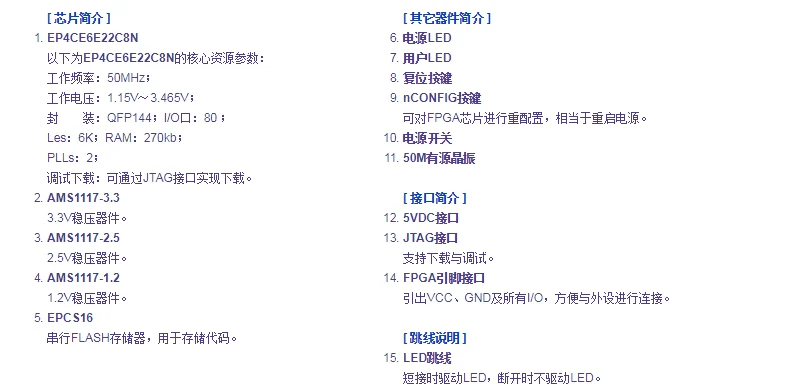

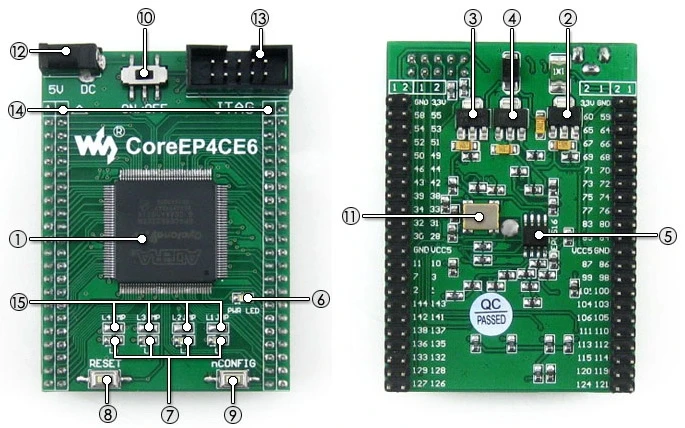

核心板资源简介



---



主控板及其扩展性图展
OpenEP4CE6-C正视图
OpenEP4CE6-C正面侧视图
DVK601背面视图
DVK601正视图
CoreEP4CE6正面侧视图
CoreEP4CE6背面侧视图
OpenEP4CE6-C接入各类外围模块
接入3.2inch Touch LCD
接入LCD12864
接入LCD1602
接入RS232 Board
接入RS485 Board
接入USB UART Board
接入8位数码管
接入8 Push Buttons
接入5 IO Keypad
接入4x4 Keypad
接入FRAM Board
总线上挂多个模块
接入DataFlash Board
接入Ethernet Board
接入CY7C68013A USB Board
接入NRF24L01 RF Board
接入Micro SD Storage Board
接入VGA PS2 Board
接入NorFlash Board
接入SDRAM Board
接入任意自定义模块,随心搭配   相关说明:
本产品实际配备什么模块,须参考本产品详细配置.(以上图片只表明本产品可以支持该类模块,而不代表配备它们)
本产品实际如何接入模块,需根据本产品实际情况.(以上图片可能引自Open系列其它产品,接入方法仅供参考)



---



各模块移植性图展
模块接入STM32主控板
模块接入STM8主控板
模块接入NXP Cortex-M3主控板
模块接入NXP Cortex-M0主控板
模块接入ARM9主控板
模块接入AVR主控板
模块接入FPGA主控板
模块接入CPLD主控板   相关说明:
模块的接口具有高度统一性,它们在设计时也考虑了与Open系列主控板的兼容性,因而具备了超强的移植性.
截至2014.05,适合接入Open系列主控板的外围模块已超过30个(各个Open主控板功能不同,适合接入的模块也不尽相同).
我们将陆续推出:各类传感器,测距,电机,GSM,3G模块等.



---



示例程序 外设 功能 核心驱动接口 Verilog VHDL NIOS II C S29GL128P NorFLASH存储器 32I/Os     Y AT24CXX EEPROM存储器 I2C Y Y Y FM24CXX FRAM存储器 I2C Y Y Y AT45DBXX DATAFLASH存储器 SPI     Y SD卡 FLASH存储器 SPI     Y H57V1262GTR SDRAM存储器 并行接口     Y PCF8563 RTC I2C     Y DS18B20 温度传感器 1-WIRE Y Y Y SP3232 串口通信 UART Y Y Y SP3485 串口通信 UART Y Y Y PL2303 USB TO UART UART Y Y Y FT245 USB TO FIFO 并行接口     Y CY7C68013A USB DEVICE I/Os   Y   ENC28J60 Ethernet控制器 SPI     Y 蜂鸣器 发声设备 1I/O(PWM) Y Y Y PS/2键盘 输入设备 PS/2 Y Y Y 独立按键 输入设备 ---- Y Y Y 4x4按键 输入设备 8I/Os Y Y Y 五向摇杆 输入设备 5I/Os Y Y Y LED 显示设备 ---- Y Y Y 数码管 显示设备 13I/Os Y Y Y VGA显示器 显示设备 VGA Y Y   字符LCD 显示设备 11I/Os Y Y   点阵LCD 显示设备 11I/Os Y     3.2英寸彩色LCD + 触屏 显示设备 + 输入设备 32I/Os     Y



---



调试接口定义 PIN 信号 描述 1 TCK 时钟信号 2 GND 信号地 3 TDO 数据输出 4 VCC(TRGT) 电源 5 TMS JTAG状态机控制 6 NC   7 NC   8 NC   9 TDI 数据输入 10 GND 信号地 特别说明:本产品不自带仿真调试!需接入仿真器才能进行仿真调试!(仿真器需另行购买) 配套资料

资料内容:

开发环境(Quaters II,NIOS II等软件) 示例代码(Verilog,VHDL,NIOS II C) 电路原理图(PDF格式) FPGA开发资料(包括各类器件Datasheet,入门学习资料,开发资料)

资料路径:www.waveshare.net/wiki/OpenEP4CE6-C



---



CoreEP4CE6(核心板)详细配置

OpenEP4CE6-C(标准版)详细配置

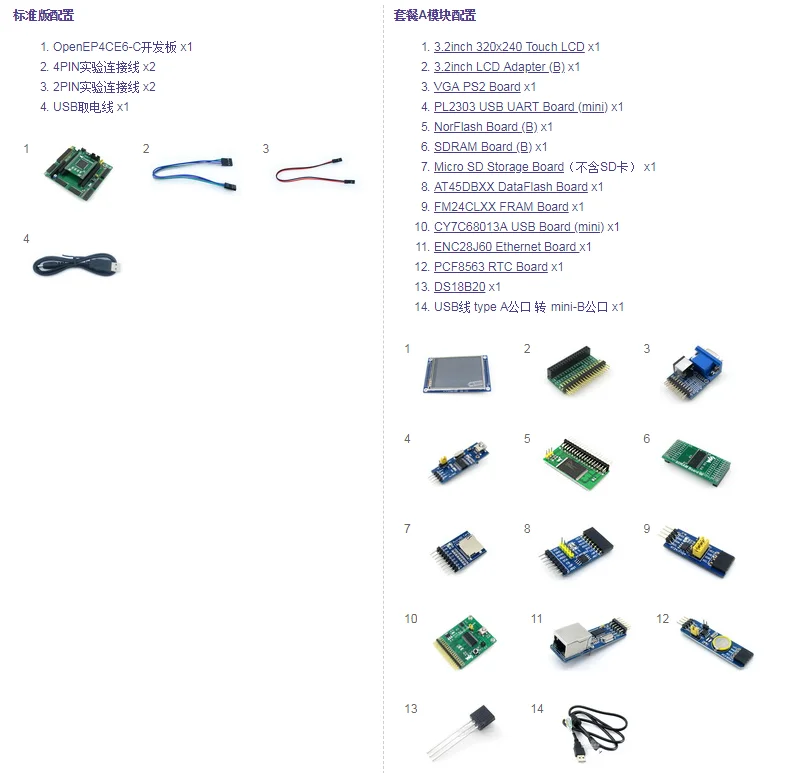

OpenEP4CE6-C(套餐A)详细配置

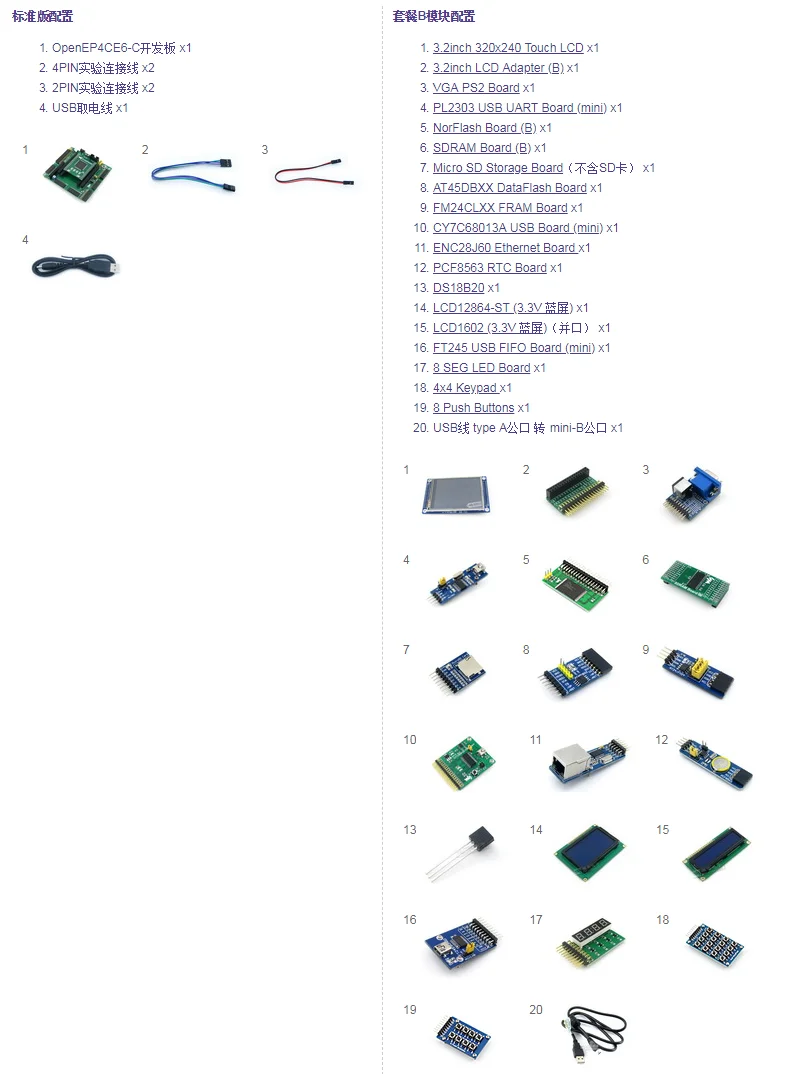

OpenEP4CE6-C(套餐B)详细配置
