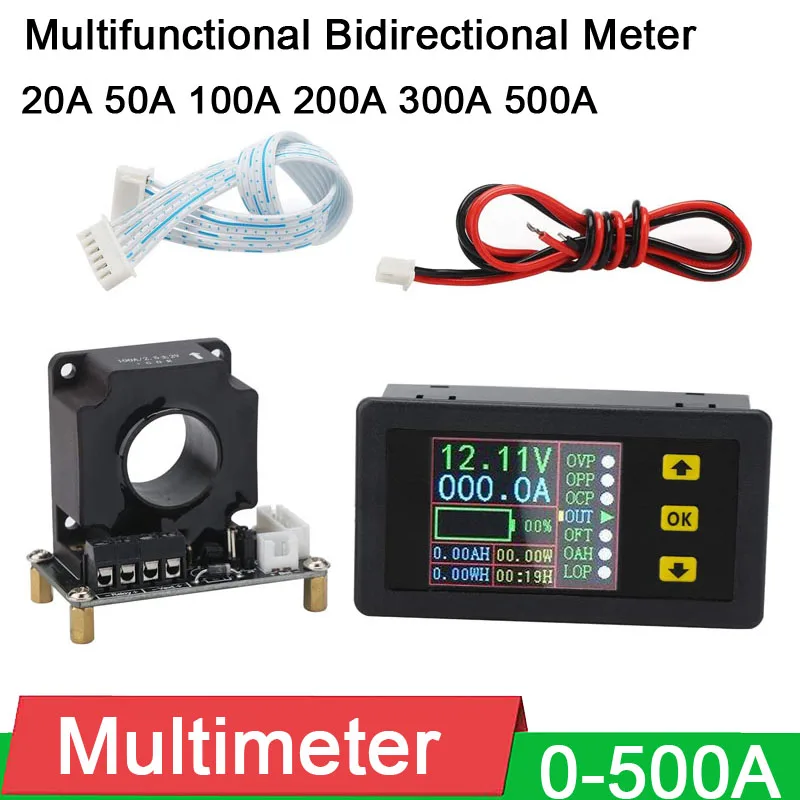

Монитор выгрузки заряда литиевой батареи DC 90V 50A 100A 200A 500A Амперметр Вольтметр

DC Charge-монитор выгрузки, 0-90V 20A 50A 100A 200A 300A 500A DC Амперметр Вольтметр, емкость аккумулятора Амперметр-час ватт-час Мощность времени мультиметр, ЖК-дисплей Цифровой ток напряжения AH WH Ватт метр тестер с датчиком Холла Описание: Особенности:


Кабель дисплея и измерительной платы по умолчанию: 12 см 6P

Если вам нужно удлинить экранированный кабель. Вы можете купить 2 м Удлинительный экранированный кабель


Мультиметр: Этот цифровой многофункциональный измеритель может использоваться для проверки напряжения, тока, мощности, времени емкости и другой физической информации; Диапазон измерения тока составляет 0 ~ 500A; диапазон измерения напряжения составляет 10 ~ 90 В.
Датчик Холла: измеритель напряжения принимает бесконтактные датчики Холла для проверки тока, что является безопасным и удобным. Более того, инструмент показывает дату в красочном ЖК-дисплее и его информация является всесторонней и гуманной.
Функция памяти: накопленная емкость будет храниться при отключении питания, вы можете очистить его или сделать его полным.
Защитная функция: Амперметр вольтметра может быть установлен параметры для защиты от перенапряжения, защиты от пониженного напряжения, защиты от перегрузки по току, защиты от перезарядки и защиты времени и так далее.
Применение: тестер вольт ампер вполне подходит для мониторинга выходного напряжения и тока, а также таких приложений, как заряд батареи и разрядка.



Описание товара

Параметры:
Диапазон измерения тока: 0 ~ 20A/0-50A/0-100A/0-200A/0-300A/0-500A
Диапазон измерения напряжения: 10 ~ 90 в
Разрешение дисплея: 0.5A-1A
Точность тока: ± 3% ± 5 цифр
Точность напряжения: ± 2% ± 5 цифр
Скорость измерения: 5 раз/секунду
Открытые отверстия (мм): 76,5*39,2 (мм)

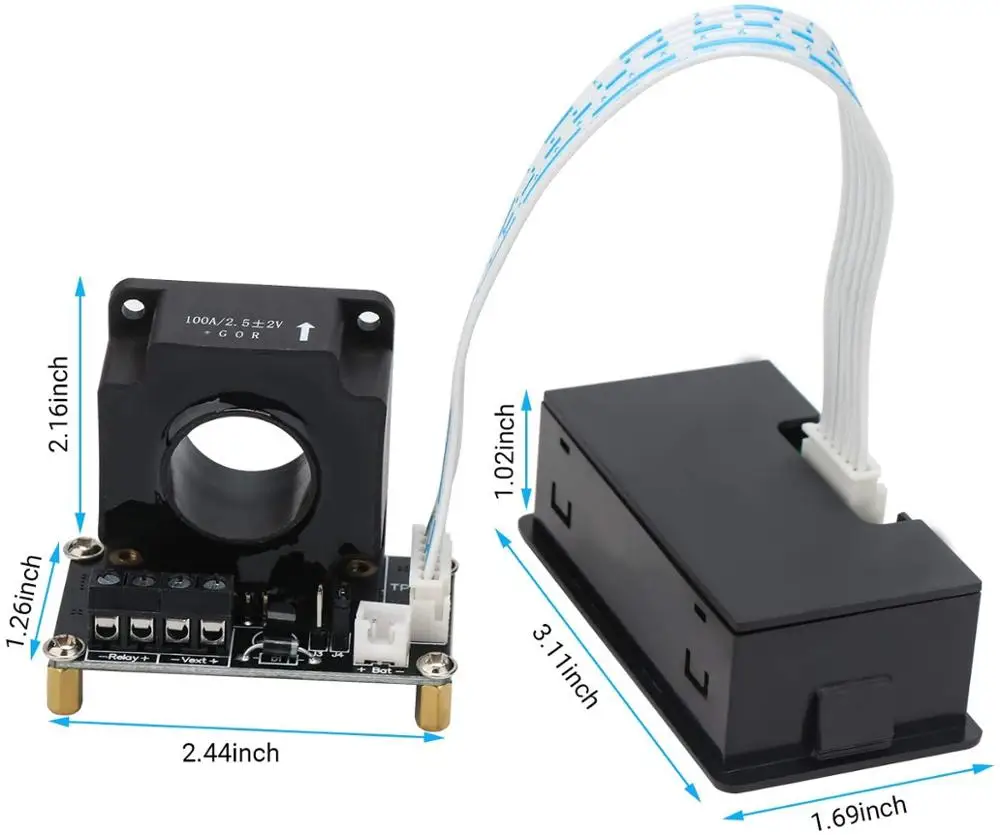

Размер: 79 × 43 × 52 (мм)

Функции защиты:
OVP (защита от перенапряжения): 0,01 В ~ 90 в
OPP (защита от превышения мощности): 0,01 Вт ~ 9,99 кВт
ЛОП (защита от низкого напряжения): 0,01 В ~ 90 в
OCP (защита от перегрузки по току): 0,1 ~ 100A
OAH (защита от перезарядки): 0.01AH ~ 9999AH
OFT (защита от перегрузки по времени): 1 мин ~ 99hour59min

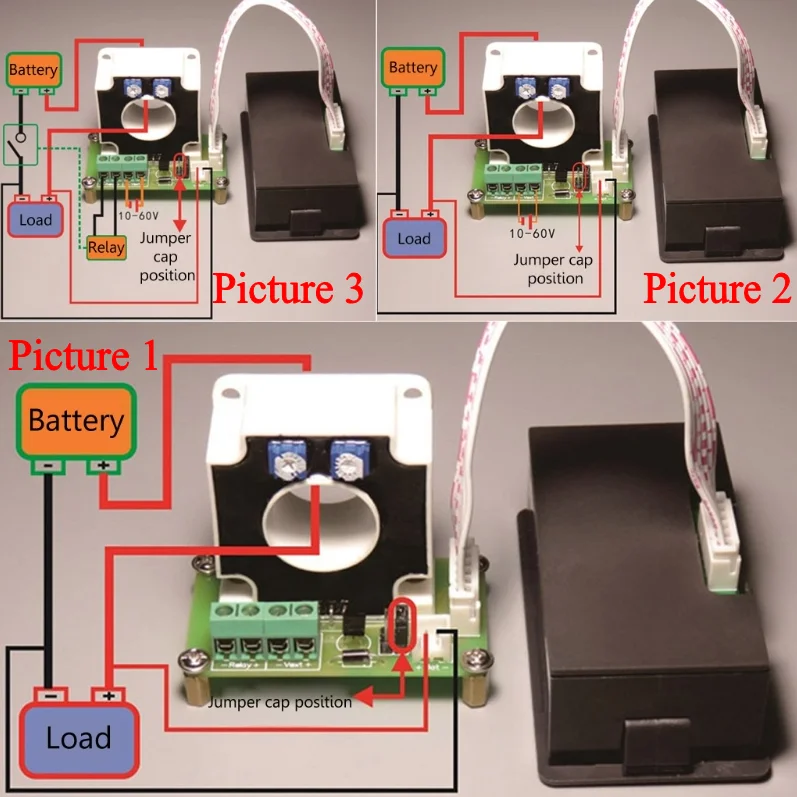

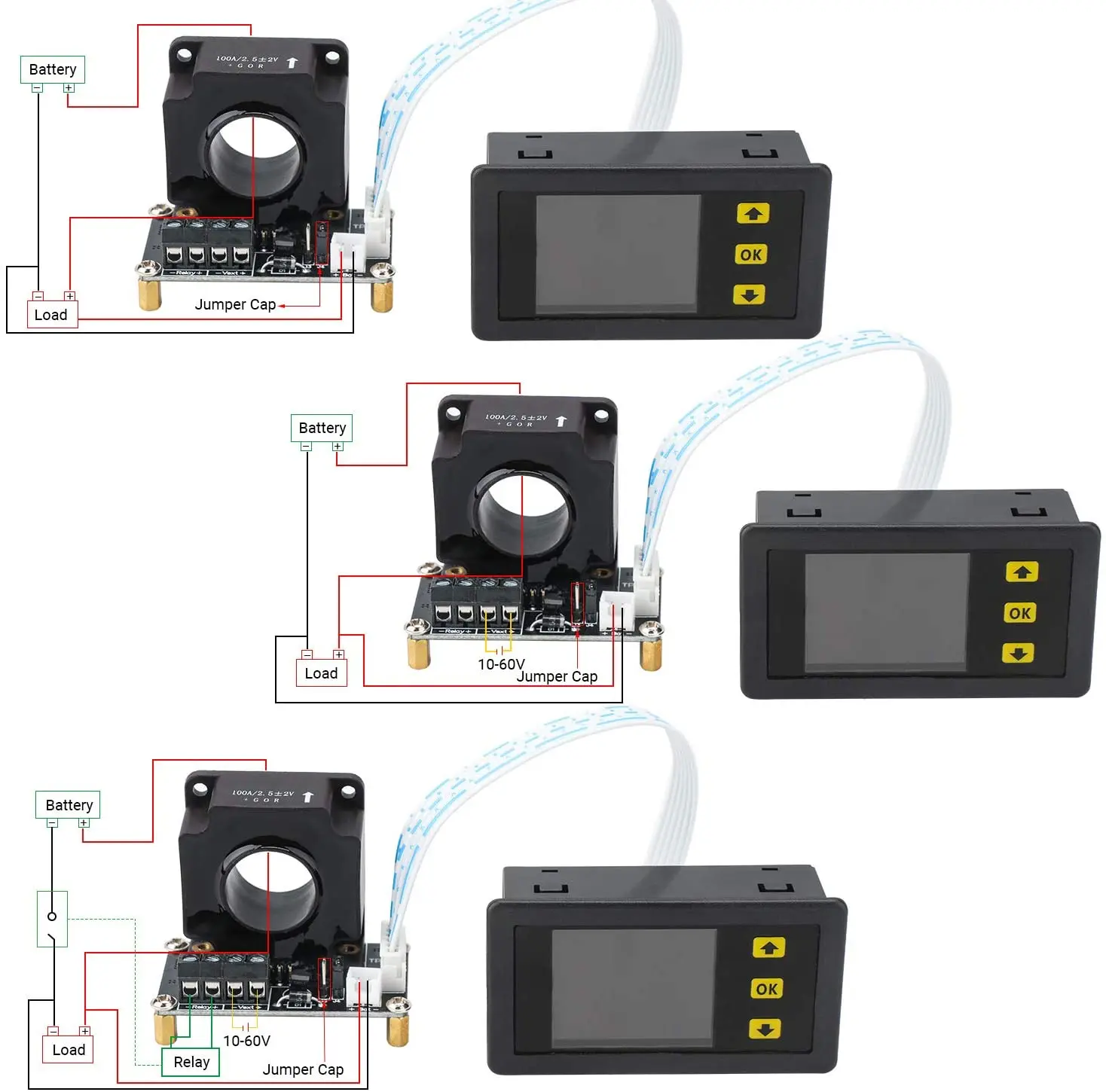

: Изображение 1-это режим проводки источника питания нереле
Когда вы используете, терминал «летучая мышь» сначала подключен к источнику питания, рядом с батареей нагрузка положительного или около линии одного из отверстий через трансформатор зала. Затем проверьте, находится ли перемычка в J4 или нет, и подключите реле. Наконец, чтобы подключить клемму аккумулятора, используйте клеммы, чтобы вставить на расширительную панель «летучая мышь». Дайте ему силу. Пожалуйста, обратите внимание, чтобы следовать схеме проводки, не может быть изменен и неправильно.

На рисунке 2 показан метод проводки независимого источника питания без реле.
При использовании, во-первых, с помощью терминала «летучая мышь», подключенного источника питания, положительного полюса или рядом с линией второго аккумулятора для загрузки одного через круглое отверстие холла, А затем проверьте, есть ли перемычка в J3 или нет, Лучше всего выбирать аккумуляторы с отрицательными клеммами на удлинительной плате «летучая мышь», независимый источник питания (12 В-60 в), с электричеством. Обратите внимание, чтобы следовать схеме проводки, не может изменить и неправильно

Фото 3 VAC9010H Плата расширения питания инструкции по проводке

Когда вы используете, терминал «летучая мышь» сначала подключен к источнику питания. Во-вторых, использовать батарею для загрузки положительного полюса или рядом с линией и одним из отверстий через трансформатор зала. Чтобы проверить, что крышка перемычки находится в J3 или нет, а затем подключите реле. Наконец, он будет подключен к терминалу батареи, используя клеммы для вставки платы расширения «летучая мышь». Независимая мощность (независимый источник питания, соответствующее релейному напряжению) и дает мощность. Пожалуйста, обратите внимание, чтобы следовать схеме проводки, не может быть изменен и неправильно.

Описание: пользователь должен самостоятельно подготовить реле, стандартный комплект без реле.




100% Новый бренд
1 * Многофункциональный двунаправленный метр
1 * Датчик Холла

PS ; 20A версия HAVENOT Датчик Холла
