Модуль зарядного устройства для литий ионных аккумуляторов 3 0 24 Вт QC 18650 Type C

Советы:После подключения модуля к аккумулятору необходимо зарядить аккумулятор до активации модуля. Основной чип использует IP5328

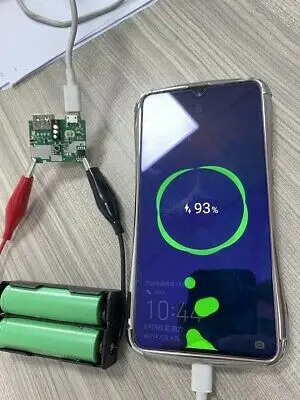

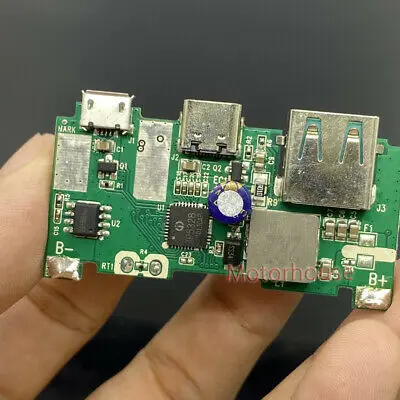

Он подходит для полимерной перезаряжаемой литий-ионной батареи. Требования к аккумулятору доступа: Полимерная литий-ионная батарея 3,3-4,2 в: Не подключайте другие аккумуляторы, такие как никель-металлогидридные аккумуляторы 1,2 в, железо-литиевые аккумуляторы 3,2 в, все сухие аккумуляторы, свинцово-кислотные аккумуляторы 12 В. Ток аккумулятора требует более 3А для разрядки и зарядки. Не используйте аккумулятор с высоким внутренним сопротивлением. Когда Вы объединяете несколько батарей параллельно, батарея должна быть в одинаковом напряжении и сопротивлении. Сразу после подключения аккумулятора плата обычно активируется, чтобы иметь выход. B +-это положительный аккумулятор, B-отрицательный аккумулятор

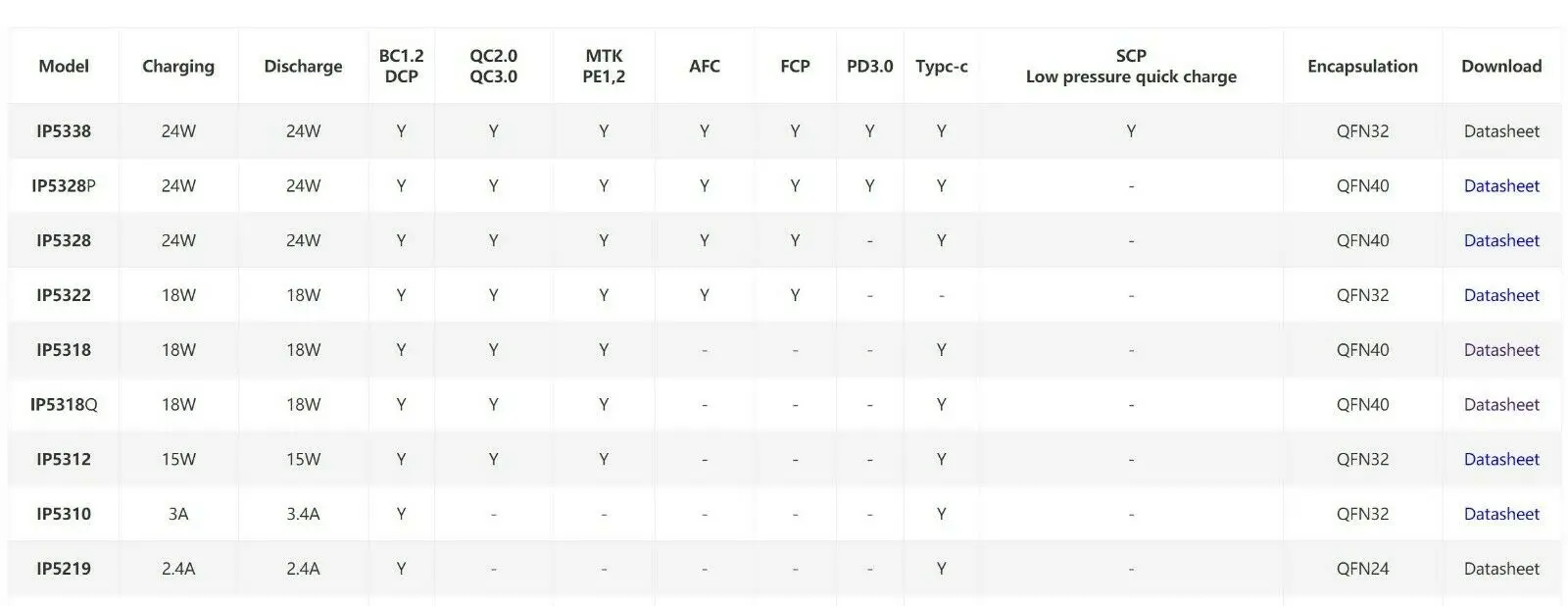

Примечания: полярность должна быть правильно подключена или запрещена микросхема. Параметры: 1. Модель ввода USB; Micro USB (поддержка протокола быстрого входа зарядки) Type-C (не поддерживает Вход быстрой зарядки по протоколу) 2, входное напряжение; 5-12 В (протокол быстрой зарядки автоматически регулирует напряжение) 3, зарядный ток; 3100 мАч (Протокол быстрой зарядки автоматически регулирует ток) 4, способ зарядки; Автоматическая адаптация 5, 1 USB-порт для быстрой зарядки 6, выходное напряжение составляет; 5 В-12 В ± 0,3 в (Протокол быстрой зарядки автоматически регулирует напряжение) 7, номинальный ток USB на выходе составляет; 3,1 A (Протокол быстрой зарядки автоматически регулирует ток) 5V3.1A/9V2.0A/12V1.5A 8, эффективность разряда: >85% Характеристики IP5328: 1. Поддержка нескольких USB одновременно: 2 выхода USB A, 1 вход USB B порта, 1 вход/выход USB C порта. 2. Характеристики быстрой зарядки: любой порт поддерживает быструю зарядку, интегрированный протокол быстрой зарядки QC2.0 / QC3.0 на выходе, интегрированный протокол быстрой зарядки FCP на входе/выходе, интегрированный протокол быстрой зарядки AFC на входе/выходе, интегрированный протокол быстрой зарядки SFCP вход/выход, интегрированный протокол быстрой зарядки MTK PE + 1,1 и 2,0, Встроенный протокол USB C DRP, поддержка быстрой зарядки ввода и вывода, Совместимость с BC1.2, Apple, Samsung мобильный телефон.
Не уверен, что Быстрая Зарядка телефона не поддерживается, обычная зарядка на выходе 5 В. 3. Характеристики зарядки: ток зарядки аккумуляторного терминала может составлять до 5,0 A, Адаптивная Регулировка тока зарядки и поддерживает аккумуляторы 4,20 в, 4,35 в, 4,40 в, 4,50 в. 4. Характеристики разряда: Выходная сила тока: 5 В: 3,1 а 9 В: 2,0 А 12 В: 1,5 А, синхронный переключатель разряда 5 в 2 а КПД более 95%, поддержка линии компенсации. 5. Индикатор мощности: Встроенный 14bit ADC и датчик уровня топлива, поддержка 1/2/3/4 LED индикатора мощности, интеллектуальная идентификация светодиодный одного индикатора мощности, регулируемая кривая заряда батареи, светильник ка дисплея более равномерная. 6. Другие функции: Встроенный светильник, автоматическое обнаружение мобильный телефон вставки и удаления, индикация состояния быстрого заряда, поддержка кнопок, интеллектуальная идентификация нагрузки светильник нагрузка автоматически переходит в режим ожидания. 7. Многократная защита и высокая надежность: Входное перенапряжение, защита от пониженного напряжения, Перегрузка по току на выходе, перенапряжение, защита от короткого замыкания, перезаряд батареи, переразряд, защита от перегрузки по току, защита от перегрева IC, Посылка входит: 1x модуль зарядного устройства QC3.0 (аккумулятор и крышка в комплект не входят)
