WG1608 4G 5G гигабитный маршрутизатор с двухдиапазонный LTE M.2 ключ B слот для или A EM12 G

WG1608 4G 5G гигабитный маршрутизатор с двухдиапазонный LTE M.2 ключ B слот для или A EM12 G

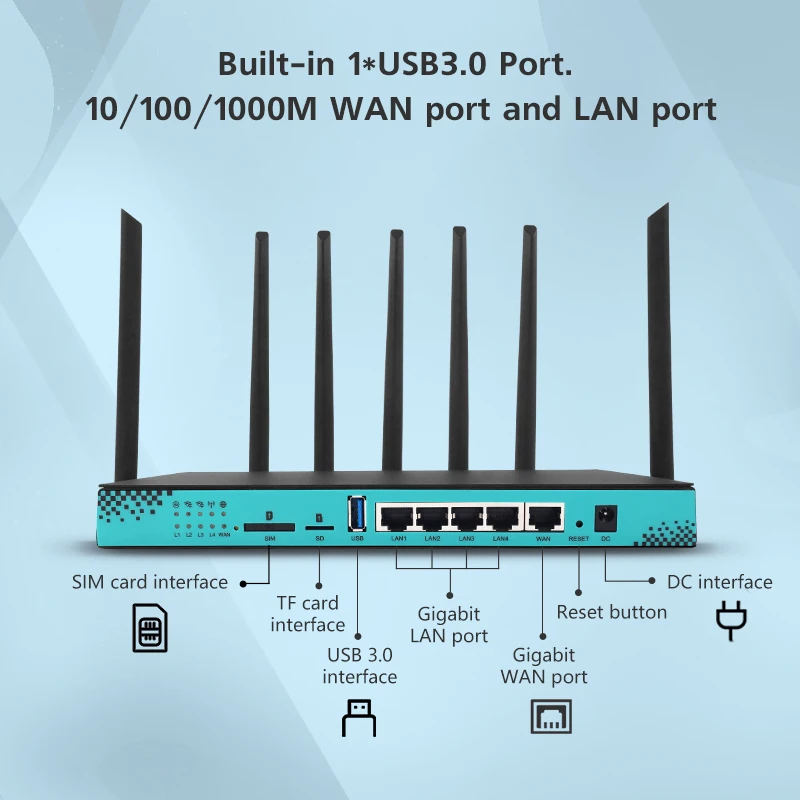

Маршрутизатор обеспечивает пять (5) портов Gigabit Auto MDI/MDIX Ethernet (IEEE 802,3, IEEE 802.3u, IEEE 802.3ab), NGFF M.2 ключ B слот для 5G и 4G LTE-A модемные модули, лоток для sim-карты, порт USB 3,0 и слот карты Micro SD.

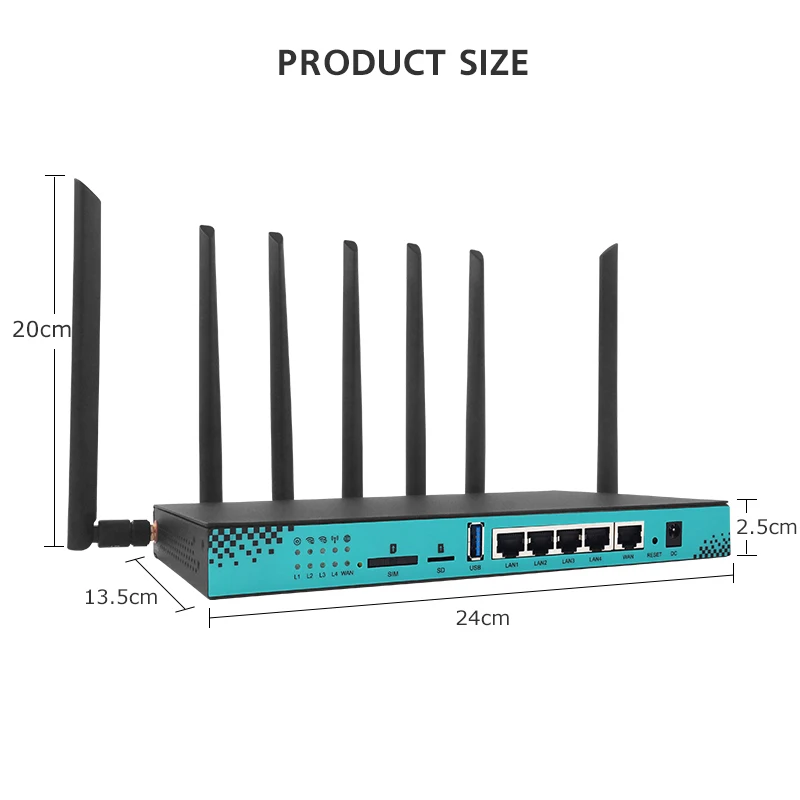

Размер корпуса маршрутизатора: 240 мм x 136 мм x 25 мм
С первого взгляда:
* Микросхема MTK7621, основная частота 880 МГц
* 16 Мб Flash + 256 МБ RAM
* Двухдиапазонная Беспроводная скорость, до 1200 Мбит/с
* 5 гигабитных портов, 1 порт WAN + 4 порта LAN
* 1 порт USB 3,0 + 1 слот для карты TF / SD + 1 слот для sim-карты/лоток
* 1 м. 2 слота для 5G сотовых модулей (4G LTE-A модули также будут работать с включенным винтом)

Описание
WG1608 5G готов Сотовая связь гигабитный маршрутизатор с Dual Band (2,4 ГГц-5,8 ГГц) Wi-Fi
В WG1608V2 5G готов Сотовая связь маршрутизатор Gigabit шлюз роутер с дополнительным внешним Dual Band (2,4 ГГц-5,8 ГГц) схема соединений для настройки Wi-Fi, который является абсолютно последняя в Сотовая связь шлюз Интернет-маршрутизаторов.

WG1608 оснащен мощным процессором MediaTek MT7621. MT7621, MIPS®1004Kc™Двухъядерный процессор имеет мощную частоту часов до 880 МГц.

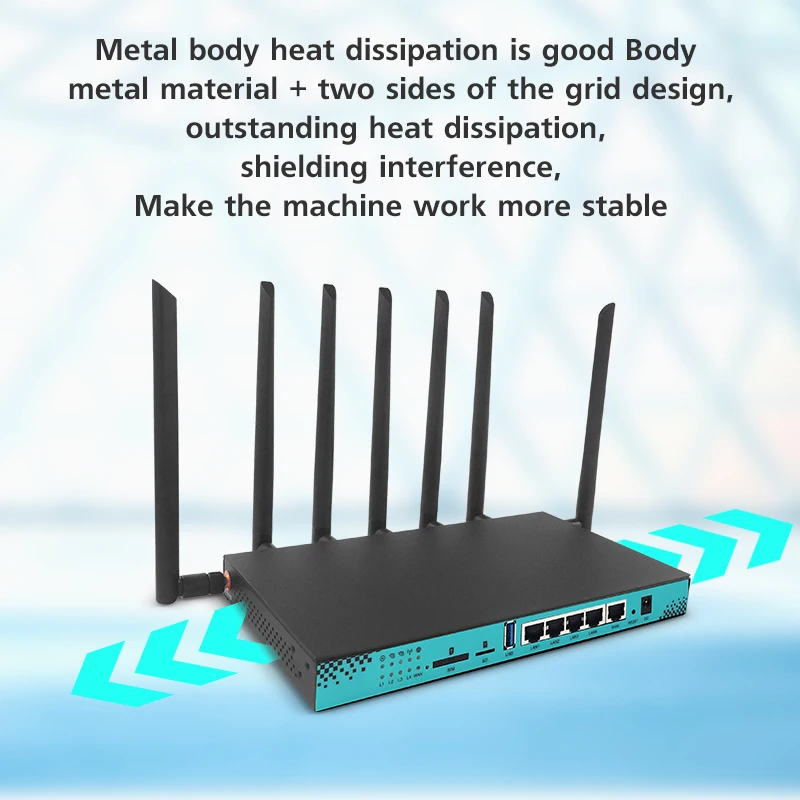

Новый SoC включает проверенную аппаратную поддержку для перевода сетевых адресов (NAT), качество обслуживания (QoS), SAMBA, виртуальную частную сеть (vpn-сеть) и другие приложения для маршрутизации и туннелирования. Идеально подходит для высокопроизводительных 802.11ac, 5G и 4G LTE-A модемов, горячих точек, vpn-роутеров, NAS, AC (контроллер точки доступа) и смарт-маршрутизаторов. Кроме того, MT7621A применяет низкую мощность технологии и вписывается в дизайн wg1608v2 с хорошим рассеиванием мощности.

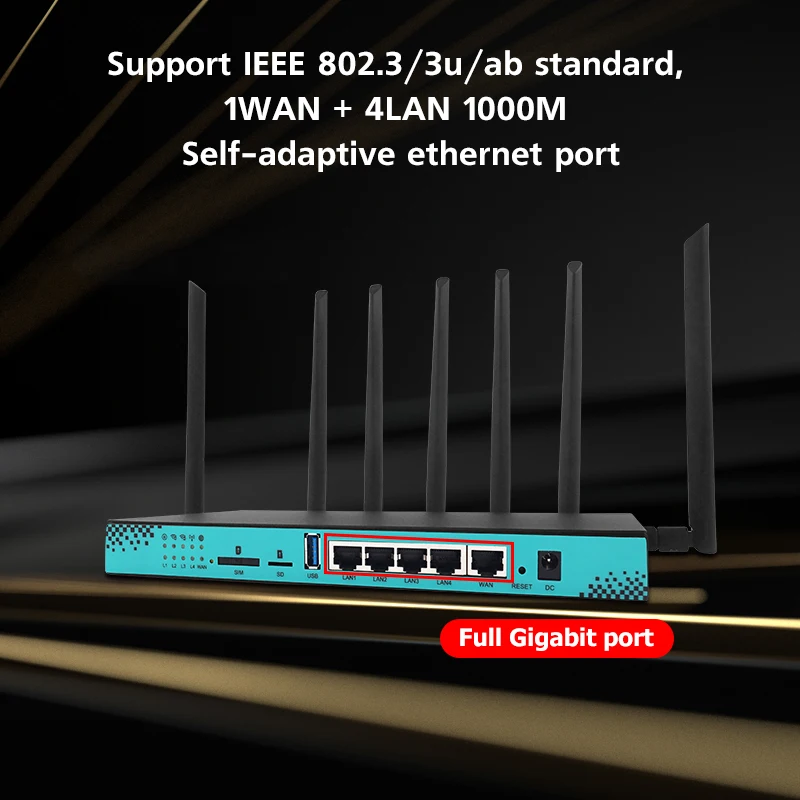

Маршрутизатор обеспечивает пять (5) гигабитных портов MDI/MDIX Ethernet, NGFF M.2 ключ B слот для модемных модулей, лоток для sim-карт, порт USB 3,0 и слот карты Micro SD.


Примечание: WG1608-это только маршрутизатор, для которого требуется модем для сотового Интернета. См. Ниже для различных вариантов модема. Хотя 5G WG1608 оснащен модем с двумя функциями слотов, в любое время может использоваться только один M.2 или мини-модем PCI-E.

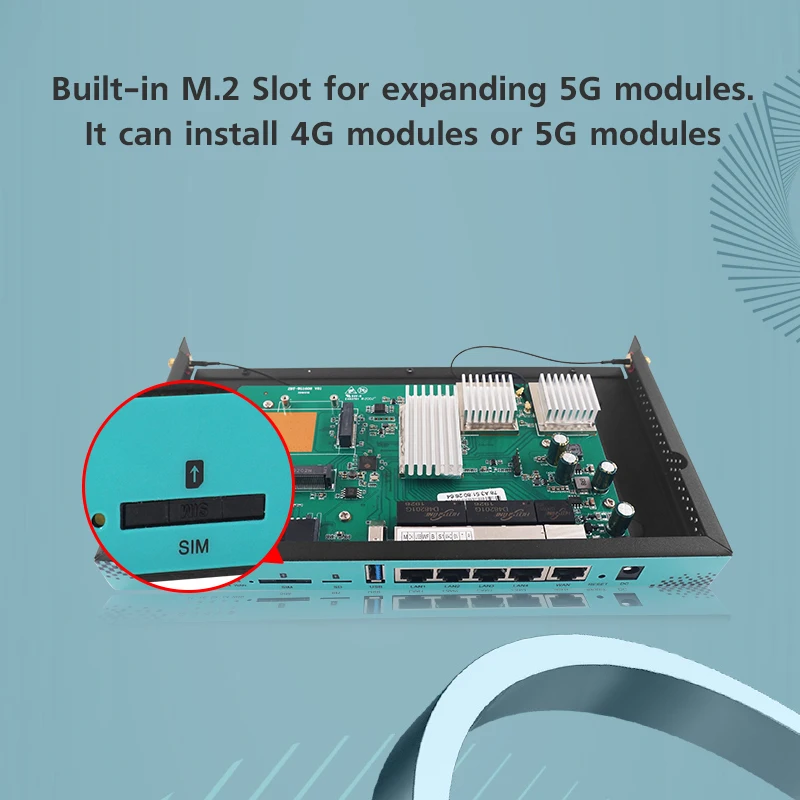

Плата маршрутизатора (PCB) встроена в NGFF M.2 ключ B разъем модема и слоты sim-карты делает его отличным подходящим для всех последних 4G LTE-A, и теперь 5G сотовые модемы.

Наш новый перечень маршрутизаторов WG1608 включает:

Прошивка openWRT с завода
4 x MHF4 для SMA Соединительный соединительный элемент антенны (предварительно установлен)

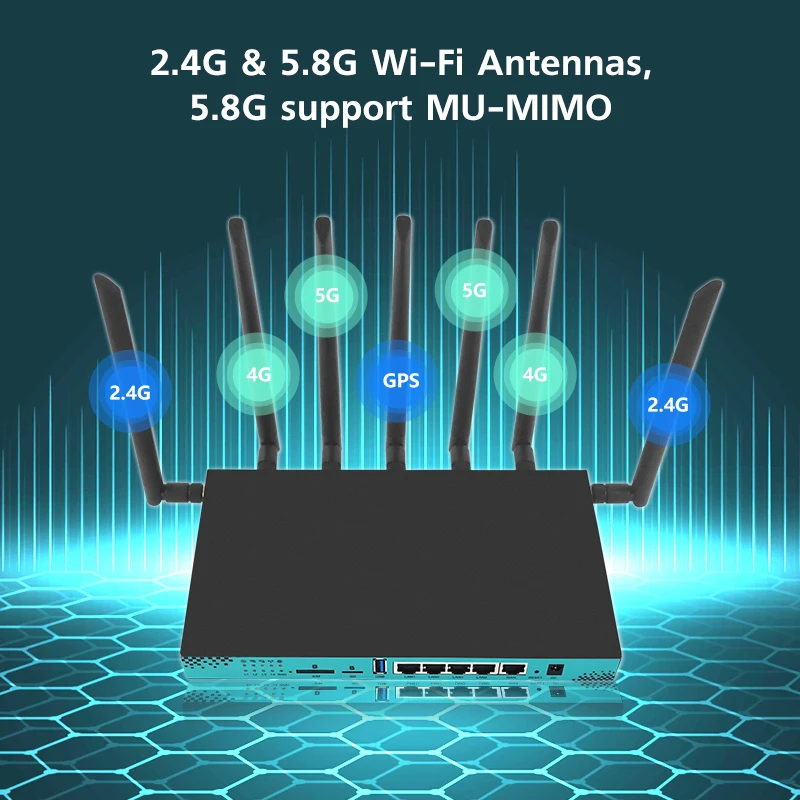

2 x двухдиапазонный (2,4 ГГц и 5 ГГц) Wi-Fi антенны
4 x 5dbi с высоким коэффициентом усиления 5G сотовые антенны
12 вольт 2 ампер адаптер питания
1 x винт, прокладка/гайка наконечник для крепления 4G LTE M.2 ключ B форм-фактор модем
Стойки/настенные крепления и соответствующие винты
Кабель Ethernet Cat5e

Аксессуары WG1608:

Лоток для sim-карты на передней части маршрутизатора использует стандартную sim-карту, а набор адаптеров для sim-карты также может потребоваться при использовании sim-карты Nano или Micro (i). Е., С телефона или устройства горячей точки).

Наиболее популярными модемами Sierra Wireless M.2 для использования с WG1608 являются Sierra Wireless Cat7 EM7411, Sierra Wireless CAT12 EM7565 и Sierra Wireless CAT12 EM7511 (который имеет AT&T FirstNet Band 14). Это модемы 2 × 2 MIMO и не будут использовать все 4 антенны на маршрутизаторе. Просто лента с 2 дополнительная антенна разъемы.
4 × 4 MIMO 5G Sierra модемы очень новые на рынке и будут доступны в будущем.

Наиболее популярными модемами Quectel M.2 для использования WG1608 являются Quectel CAT12 EM12-G (2 × 2 MIMO) и Quectel CAT16 EM160R-GL (4 × 4 MIMO).

Quectel EM12G, EM06-A, EM160R-GL, EM120R-GL, RM500Q, RM510Q и Sierra Wireless EM7455 , EM7421, EM7511, EM7411, EM7565, EM9190, EM9191, И EM7690-это все модемы форм-фактора M.2, которые подойдут к маршрутизатору WG1608. Это также включает в себя SIMCOM SIM8200G, FiboCOM FM150NA и многие другие.

Новейшие 5G модемы от всех производителей модемов используют форм-фактор, который на 10 мм больше, чем модемы 4G LTE. Маршрутизатор WG1608 имеет винтовую колонну для 5G модемов.

Североамериканская версия (FM150-NA ):

Платформа: платформа Qualcomm sdx55
Поддержка сетевого режима SA / NSA, поддержка endc
5G Sub-6 n2,n5, n7, n12, n25, n41, n48,n66,n71, n78
LTE B2,B4, B5, B7, B12, B13, B14, B17, B25, B26, B29, B30, B41,B42, B43, B48,B66, B71
LAA B46
WCDMA
В1, В2, В4, В5, В8
5GNR
DL 4x4 MIMO: n2, n7, n25, n41, n48, n66, n78, n71
UL1x1 MIMO
LTE
DL 4x4 MIMO: B2, B4, B7, B25, B30, B41, B42, B43, B48, B66, B71
UL1 * 1 MIMO

Азия, Европа, Австралия (FM150-AE):

5GSub-6
N1, n28, n41, N78, N79 (Китай)
N1, N3, N5, N8, N20, n28, N38, n41, n77, N78, N79 (Азия, Европа, Австралия, за исключением Китая)
LTE FDD B1, B2, B3, B5, B7, B8 (Китай)
B1, B3, B5, B7, B8, B19, B20, B28 (Азия, Европа и Австралия, за исключением Китая)
LTE TDD B34, b39, b40, B41 (Китай)
B38, b40, B41, b42, b43 (Азия, Европа и Австралия, за исключением Китая)
WCDMA B1, B2, B5, B8 (Китай)
В1, В3, В5, В8, В19 (Азия, Европа и Австралия, за исключением Китая)
MIMO: 5G NR DL
4x4mio: N1, n41, N78, N79 (Китай)
N41, n477, n477, n477, Китай
MIMO: 5G NR UL
2x2mimo: n41, N78, N79 (Китай)
2x2mimo: n41, n77, N78, N79 (Азия, Европа и Австралия, за исключением Китая)
MIMO: LTE DL 4x4mio: B1, B41 (Китай)
Не включая imb44, Китай
MIMO: LTE UL
1x1mimo (Китай)
1*1mimo (Азия, Европа и Австралия, за исключением Китая)
Нисходящее звено
NR Sub6: 256QAM 1CC (100 м) / SA пикового значения 2,1 Гбит/с
LTE 256qam 3cc (10 слоев) Cat12/Максимальная скорость 600 Мбит/с (Китай)
NR sub6: 256QAM 1CC (100 м) / SA пик 2,1 Гбит/с
LTE 256qam 3cc (10 слоев) cat16/пик 600 Мбит/с
Uplink NR Sub6: 256QAM/пиковая скорость 900 Мбит/с
LTE: 64QAM/пиковая скорость 90,4 Мбит/с (Китай)
NR sub6: 256QAM/Пик 900 Мбит/с
LTE: 64QAM/Пик 150 Мбит/с (Азия, Европа и Австралия, за исключением Китая)

Частотные диапазоны Sierra EM7455 Cat-6

LTE FDD: Band B1-B5, B7, B12, B13, B17, B20, B25, B26, B29, B30, B41
UMTS / HSPA +: B1, B2, B3, B4, B5, B8

Quectel EM12-G CAT12

Диапазон: B1/B3/B5/B7/B8/B20/B28/B32 @ FDD B38/B40/B41 @ TDD B1 + B1/B5/B8/B20/B28; b3 + B3/B5/B7/B8/B20/B28; B7 + B5/B7/B8/B20/B28; B32 + B20; B38 + B38; B40 + B40; b41 + B41 @ DL 2 * CA B1 + B1; B3 + B3; B7 + B7; B40 + B40; b41 + B41 @ UL 2 * CA B1/B3/B5/B8 @ WCDMA
