Дисплей бесщеточного контроллера для электровелосипеда 24 В 36 48 350 Вт 500

Дисплей бесщеточного контроллера для электровелосипеда 24 В 36 48 350 Вт 500

Контроллер

Стиль двигателя: бесщеточный
Номинальное напряжение: 24 В 36 в 48 в
Номинальная мощность: 250 Вт 350 Вт 500 Вт
Ток: 13A ± 1A(250 Вт), 15A ± 1A(350 Вт), 25A ± 1A(500 Вт)

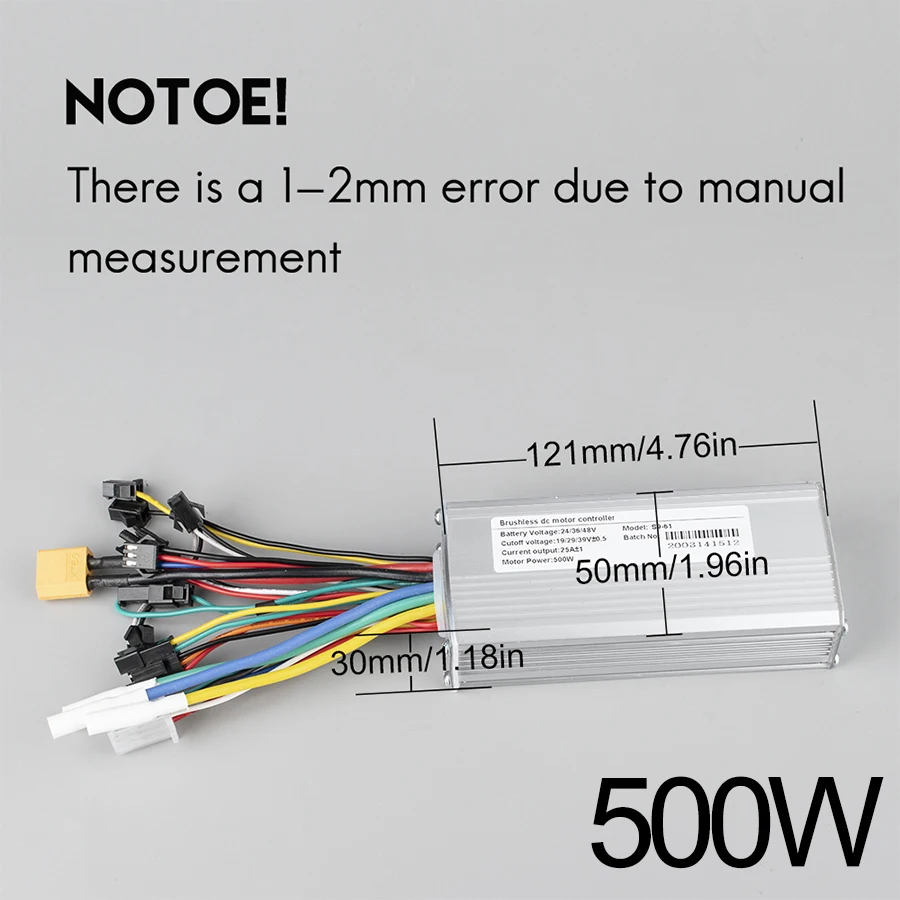

Размер контроллера: 86 мм * 53 мм * 30 мм (250 Вт, 350 Вт), 121 мм x 50 мм x 30 мм (500 Вт)
Использование для: электровелосипеда, ebike, e-scooter, e-car, e-golf car и т. д.

Как использовать самостоятельное обучение:

При использовании контроллера и двигателя для работы в первый раз, следует сначала использовать самообучающийся провод.

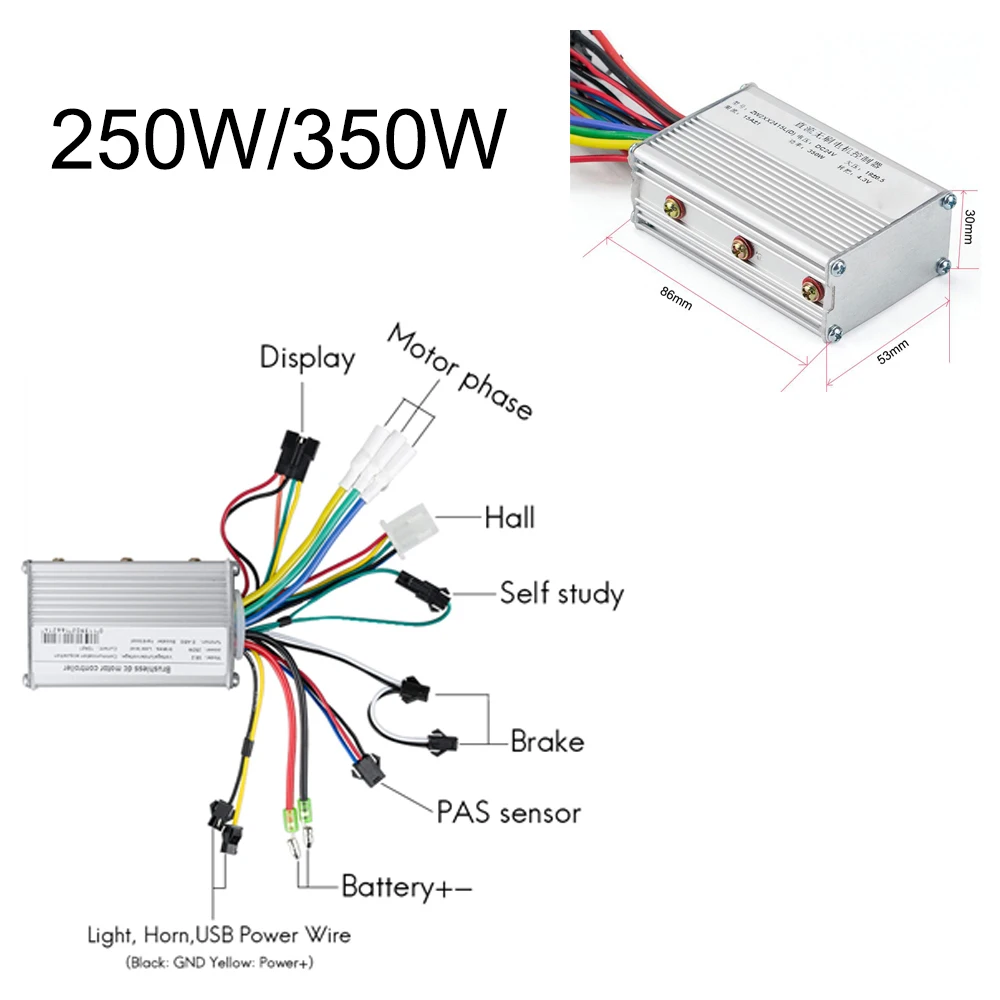

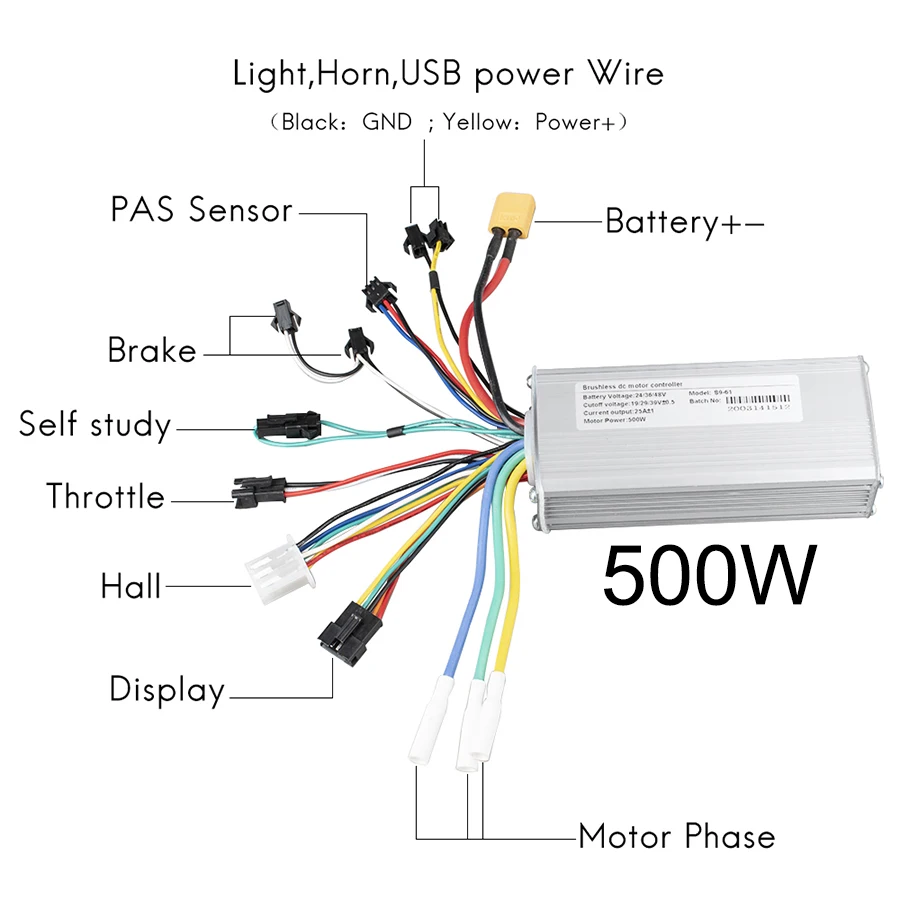

Шаг 1. Подключите провод двигателя, провод холла, провод батареи и другие функциональные провода.
Шаг 2, подключите самообучающийся провод, Двигатель вращается вперед, пусть он учится автоматически в течение 10-20 секунд, отсоедините самообучающийся провод, подключите к другим функциональным проводам, завершите самостоятельное обучение и не нужно использовать его в будущем.

Как установить P07:

1. Если у вашего двигателя есть провод датчика скорости (некоторые-белая проводка в холле), набор P07-1.
2. Если ваш двигатель без провода датчика скорости (зал 5 проводов), вы должны знать номер магнита двигателя и Передаточное отношение двигателя.
P07 = магнит • передаточное число (например: магнит = 20 передаточное число = 1:4.5, таким образом, P07 набор до 20*4,5 = 90

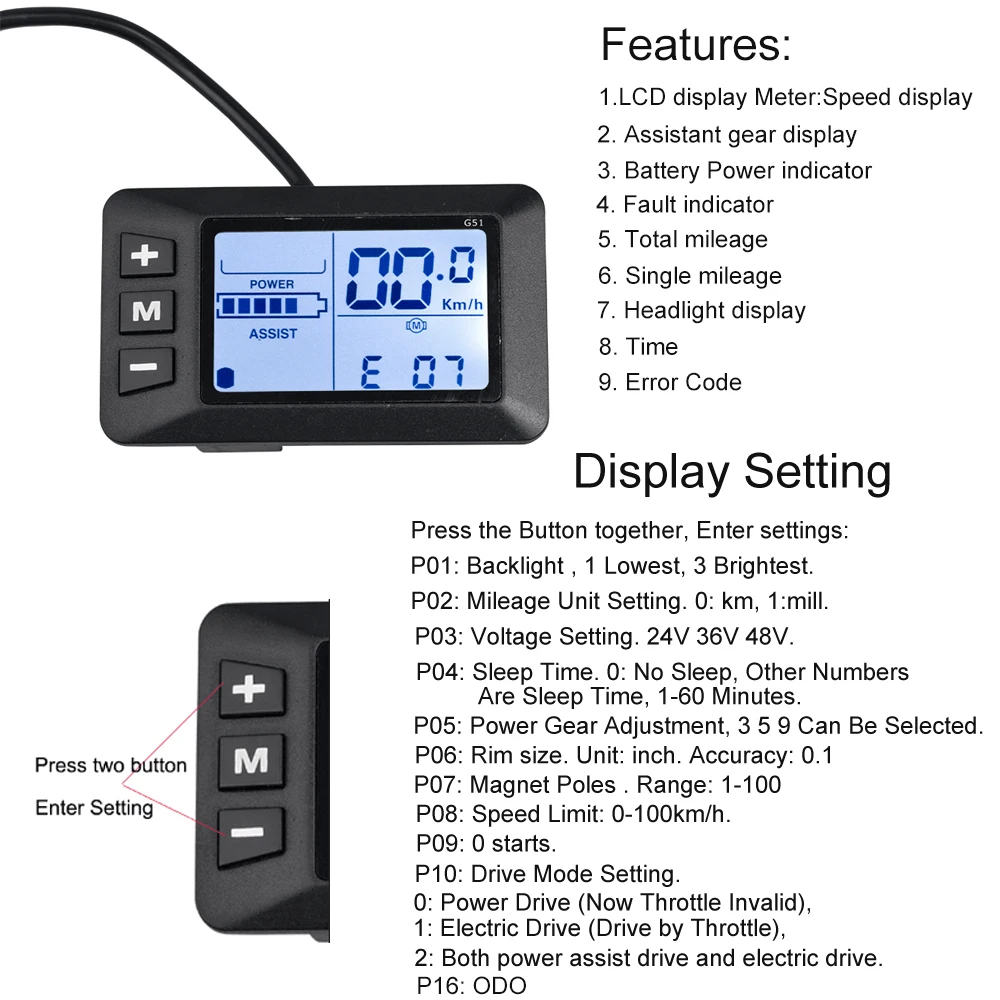

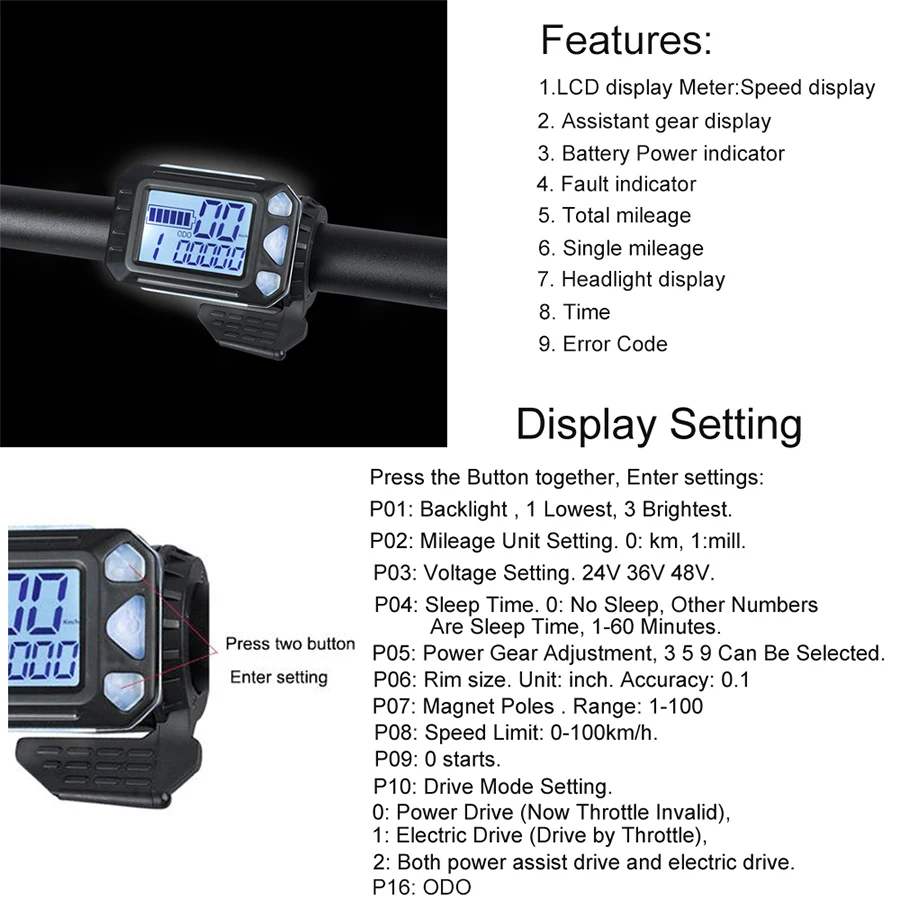

Дисплей фары

(Включение питания) нажмите и удерживайте кнопку «+» 3 секунды, чтобы включить/выключить;

Настройка операции (только нужно установить P03, P06, P07, P10, P13)

◆ Нажмите кнопку «+» и «-» вместе 3 секунды, чтобы войти в интерфейс настройки;
※ Нажмите кнопку «M», чтобы войти в пункт настройки; Нажмите кнопку «вверх» и «вниз», чтобы выбрать параметр;
P01: метровая подсветка;
P02: блок пробега, 0: км; 1: миля;
P03: уровень напряжения, базовое рабочее напряжение;
P04: время сна, 0: без сна, единица измерения: мин
P05: вспомогательное положение, 0:3,1:5, режим;
P06: колесо Диаметр, единица измерения-сантиметр дюймов; Точность: 0,1;
P07: Количество магнитов скорости, диапазон: 1-100; (Примечание: здесь только для набора отображения скорости, не влияет на фактическую скорость)
P08: Ограничение скорости, диапазон: 0-50 км/ч, 50: означает неограниченную скорость; (при большой скорости, чем настройка скорости, выключите Выход PWM)
P09:Zero или non-zero start,0:zero start; 1:non-zero start;
P10: Настройка режима привода: 0: электропривод, дроссельная заслонка недействительна; (вспомогательная мощность)
1: режим электропривода дроссельной заслонки, помощь недействительна;
2: эффективность как помощи, так и дроссельной заслонки;
P11: Настройка чувствительности, диапазон: 1-24;
P12: Настройка силы старта, диапазон: 1-5;
P13: Настройка типа Assist PAS. Нью-Йорк (5/8/12) один зал PAS: комплект для 5/8 двойных зал PAS: набор до 12
P14 :P15: функции не открываются;
P16:ODO clear; Длительное нажатие кнопки вверх 5 секунд для очистки;

Примечание:

1. Не устанавливайте P10 на 1, 1 без питания

2. Установите P11 на 1 (1 является наиболее чувствительным, не устанавливайте слишком большой Размер)

3. P08 настроен на 100, (это процент ограничения скорости. Если он установлен до 0, двигатель не будет работать. Если он установлен на один или слишком небольшой процент, двигатель может не работать)
