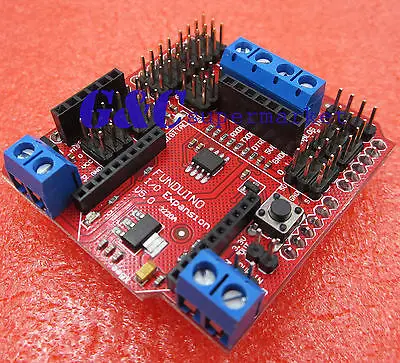

5 шт. Bluetooth/SRS485 RS485/APC220 I/O датчик расширения V5.0 diy электроника | Электронные



У нас есть черный и красный цвет,Мы отправляем цвет случайным образом

Наша Расширительная плата IO развивается, этот последний расширительный Щит V5 IO теперь поддерживает Xbee. Он сочетает в себе наш популярный Xbee shield с IO expansion shield(V4). Он даже поддерживает sd-карту, которая обеспечивает максимальное функциональное расширение до сих пор. Как его предыдущий, он поддерживает RS485, APC220, связь Bluetooth, управление сервоприводом. Спецификация:
Поддержка RS485
Поддержка Xbee (Xbee pro)
Поддержка Bluetooth
Поддержка APC220
Поддержка чтения/записи sd-карт

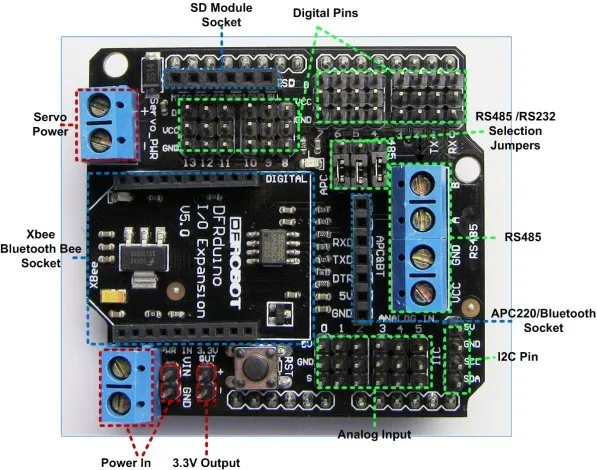

1. Расширение 14digitalIOports(12servointerface) и питание;
2,6 аналоги и мощность;
3,1 цифровой внешний powerportterminal;
4. Цифровой внешний источник питания andan onboardpower supply automaticswitch;
5,1 внешняя мощность inputterminalandaninputpin;
6. Интерфейс rs485;
7. Кнопка сброса;
8.xbee/Bluetooh BeeBluetoothwireless интерфейс передачи данных;
9.APC220/Bluetooh V3Bluetooth интерфейс передачи данных;
10.IIC/I2C/TWIinterface;
11.3.3 выходной порт;
12.SDcard moduleinterface;RS485It использует чип SP485CN для обработки comms. Винтовые клеммы (предположим, что три перемычки установлены на '485'), отмеченные 'A' и 'B' перейти непосредственно к IC 'A' и 'B' штифты (6 и 7 соответственно). Винтовой терминал, отмеченный VCC, переходит к IC VCC pin (8), А также к линейке + 5 В (i.e. The + 5V rail). Винтовой терминал отмечен GND идет к IC GND pin (5), а также к линии GND платы (i.e. 0V рейка). DI чипа (ввод данных?) штырь (4) прикреплен к цифровому контакту 1 (TX). Чип RO (вывод данных?) штырь (1) прикрепляется к цифровому контакту 0 (RX), с резистором, выдвигающимся на рельс + 5 В. Чип DE (Выход включен) Штырь (3) соединен (через резистор) к цифровому контакту 2-это активный высокий. Этот DE pin также прикреплен к повторному стержню чипа (приёмник включен) pin (2) и поэтому Контролируется цифровым контактом 2 тоже-это активный низкий. Цифровой Pin 2 = Rx/Tx 'возможность'; Высокий для передачи, низкий для получения, для передачи данных от цифрового Pin 1 вам нужно взять цифровой pin 2 High, И для получения данных в цифровой Pin 0 вам нужно взять цифровой pin 2 low.Pin Ou Код образца

RS485 передача данных

Int EN = 2; /RS485 имеет разъем включения/отключения для передачи или получения данных. Цифровой Pin 2 = Rx/Tx 'возможность'; Высокая передача, низкая для получения пустоты настройки () { pinMode(EN, OUTPUT); Серийный. begin(19200); } void loop() { /send data digitalWrite(EN, HIGH);/Включите последовательную передачу данных. Печать ('A'); Задержка (1000); }

RS485 получение данных

Int ledPin = 13; int EN = 2; int val; void setup() { pinMode(ledPin, OUTPUT); pinMode(EN, OUTPUT); Serial.begin(19200); } void loop() { /получите данные digitalWrite(EN, LOW);/Включите получение данных val = Serial. Чтение (); if (-1 != val) { if ('A' = val) {DigitalWrite (ledPin, HIGH); Задержка (500); digitalWrite(ledPin, LOW); Задержка (500); }
