Датчики переменного/постоянного тока Micsig CP2100A Series CP2100 A NEW могут быть подключены к

Датчики переменного/постоянного тока Micsig CP2100A Series CP2100 A NEW могут быть подключены к

Меры предосторожности

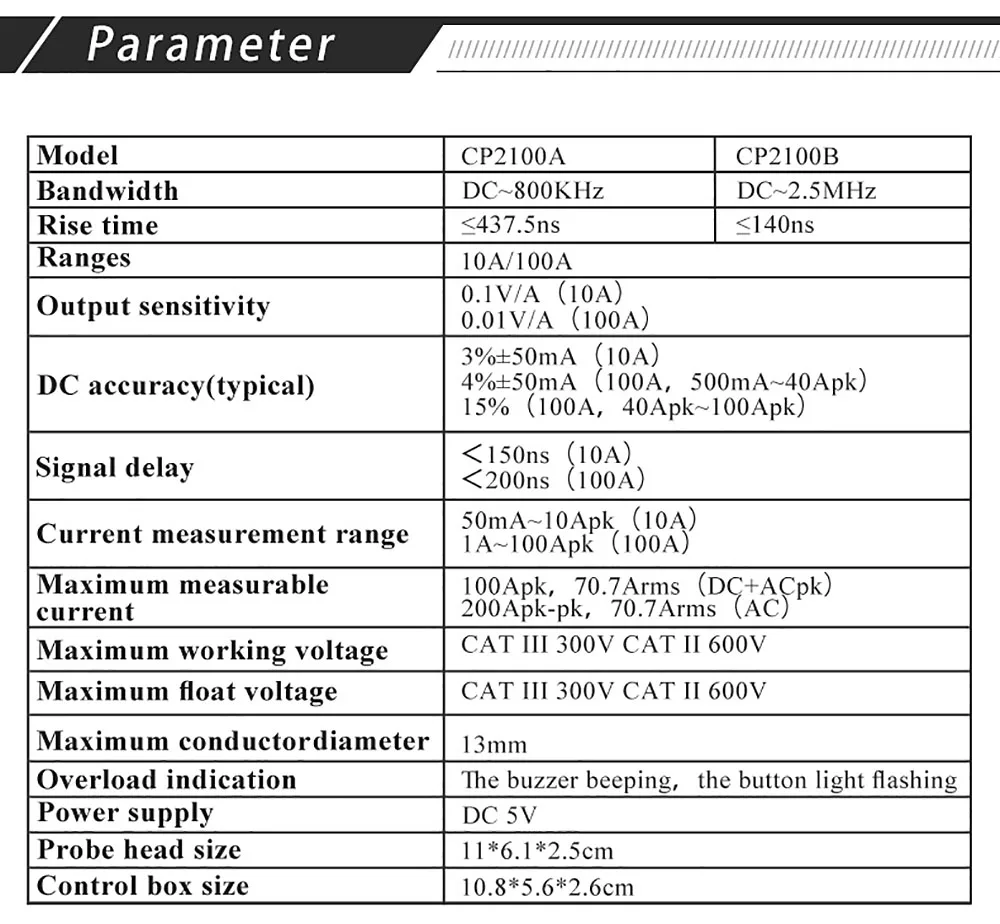

1. Измерительная схема должна быть CAT II 600V или ниже.? Не измеряйте Голый Проводник. 2. Не прикасайтесь к проводнику под тестом и головке датчика во время измерения. 3. Не работает во влажных/влажных условиях. 4. Не прикасайтесь к прибору или испытанному предмету влажными руками. 5. Пожалуйста, используйте этот продукт в пределах, разрешенных терминалом. 6. Пожалуйста, используйте этот продукт по мере необходимости.? Пожалуйста, заземите продукт через usb-кабель питания. Технические характеристики

Инструкции пользователя:

1. Подключите BNC датчика тока к осциллографу (или другому инструменту) и подключите usb-кабель для питания датчика тока.

2. В соответствии с током выберите соответствующий диапазон на зонде, соответствующий кнопочный светильник становится зеленым. 3. Отрегулируйте настройки осциллографа: входное сопротивление 1MΩ; Выберите ток или Установите дисплей в качестве A; Установите коэффициент затухания щупа соответствующего канала. Если зонд 100A (0,01 V/A), осциллографа должна быть 100X, в том случае, если зонд 10A (0,1 V/A), осциллограф, является 10X.

4. Нажмите кнопку auto zero, чтобы осуществить автоматическую нулевую регулировку зонда. После того, как нулевая Регулировка прошла успешно, звуковой сигнал будет звучать один раз. В противном случае звук «звуковой сигнал» будет 3, что указывает на сбой нулевой регулировки; Внешнее магнитное поле может иметь небольшое влияние на ноль постоянного тока зонда. После того, как нулевая Регулировка завершена, пожалуйста, не перемещайте ее в большом диапазоне.

5. Откройте зажим датчика тока для зажима проводника под испытанием в соответствии с направлением, указанным зажимной головкой. Примечание: Если измеренное направление потока тока противоположно направлению, указанному зажимной головкой, выход отрицательный.

6. Настройте осциллограф, чтобы получить лучшую форму сигнала. Примечание: Когда ток превышает диапазон, звуковой сигнал будет звучать в течение длительного времени, и светильник кнопки будет мигать.

Техническое обслуживание

1. В течение гарантийного срока и при нормальном использовании, компания будет нести ответственность за бесплатное обслуживание из-за неисправности самого продукта из-за проблем с качеством.

2. Пожалуйста, храните продукт как сухой, чистый и аккуратный.

3. Если есть грязь, используйте мягкую ткань или губку с спиртом для удаления грязи.

4. Не используйте воду.

5. Для обеспечения производительности продукта рекомендуется проводить проверку или калибровку один раз в год.

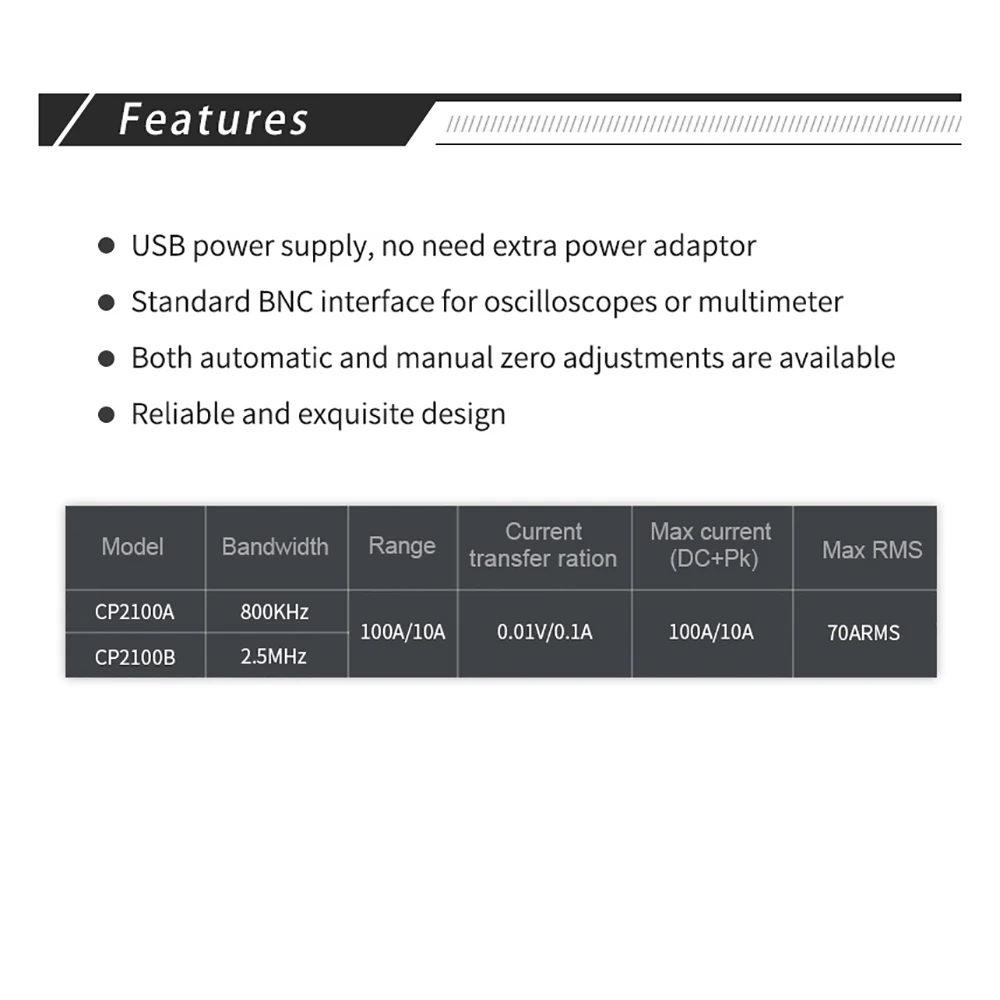

Особенности

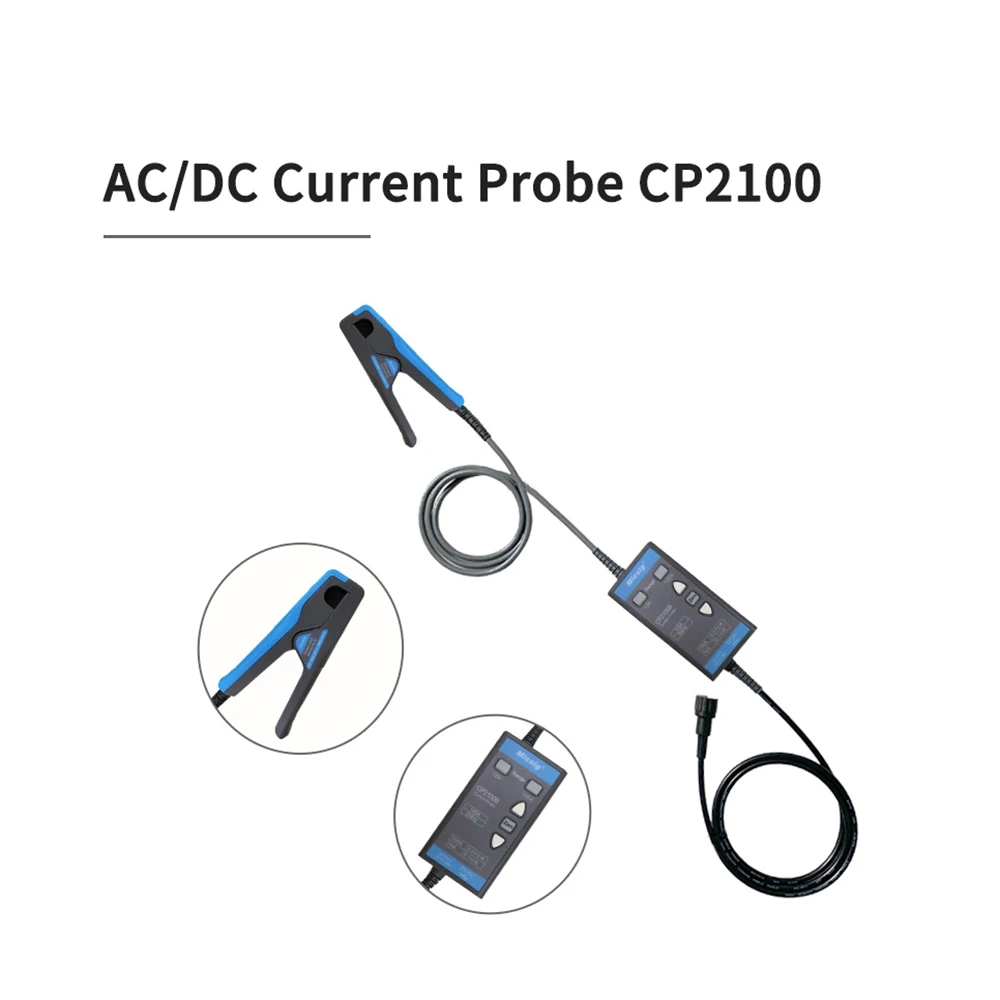

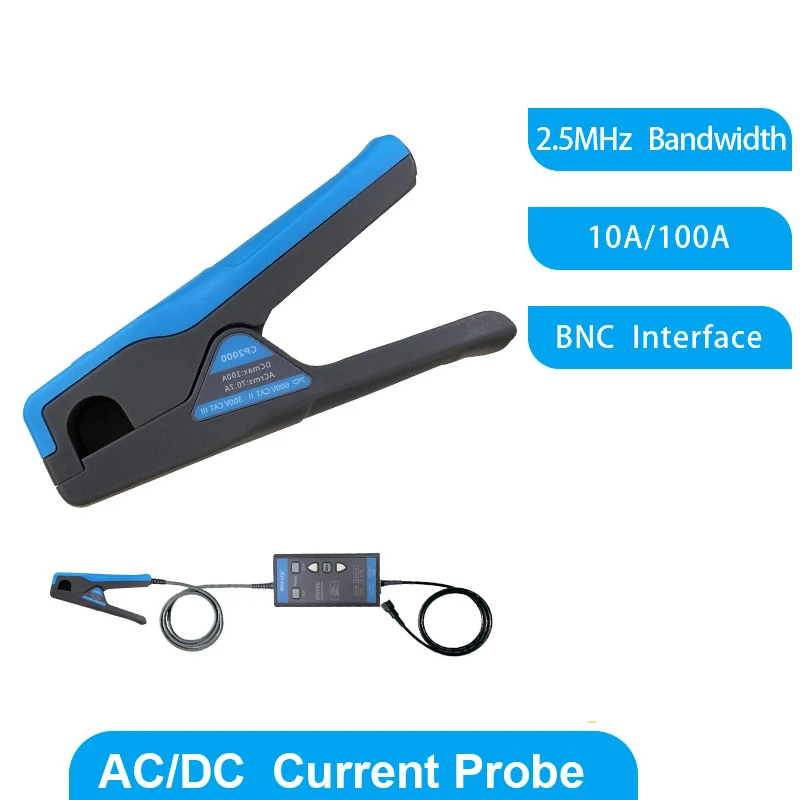

1. Серия CP2100-это датчик тока, который может измерять как постоянный ток, так и переменный ток.

2. Это небольшой и красивый дизайн с разрезом.

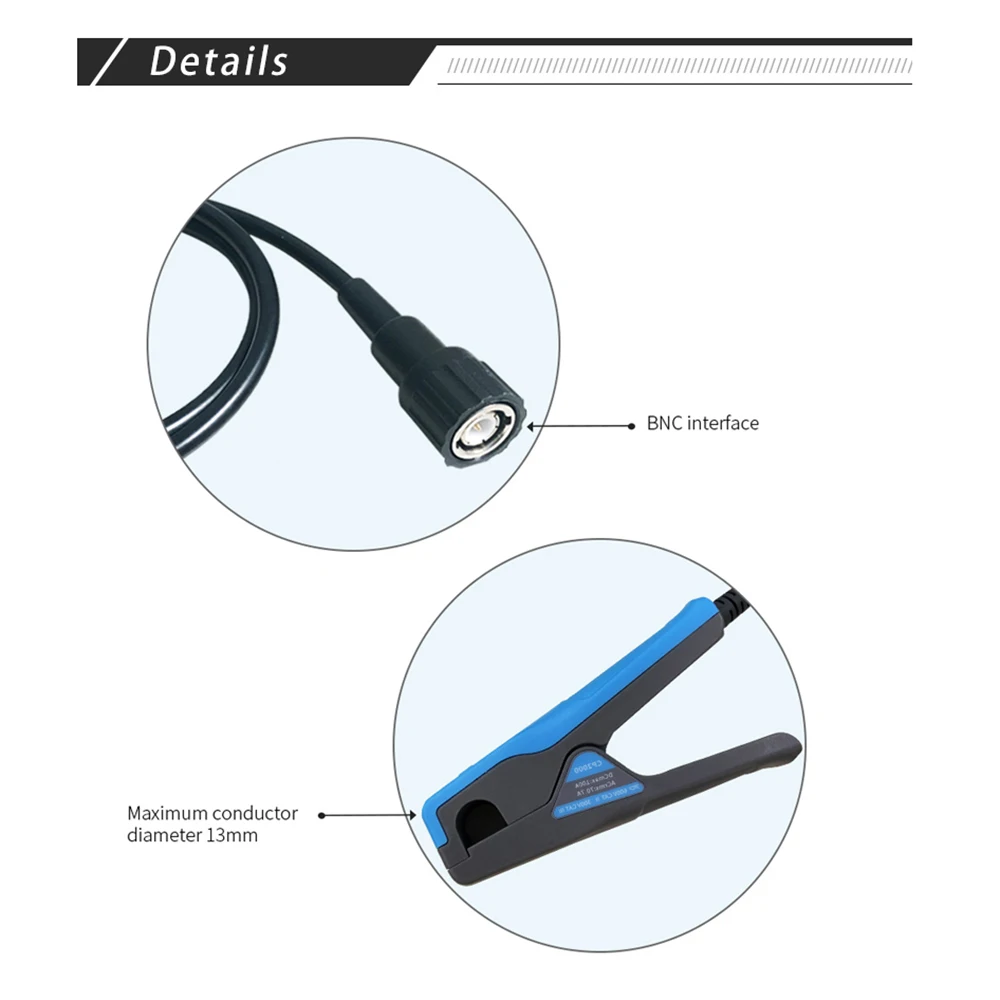

3. Он использует стандартный интерфейс BNC для осциллографов или мульти-разъем для адаптеров.

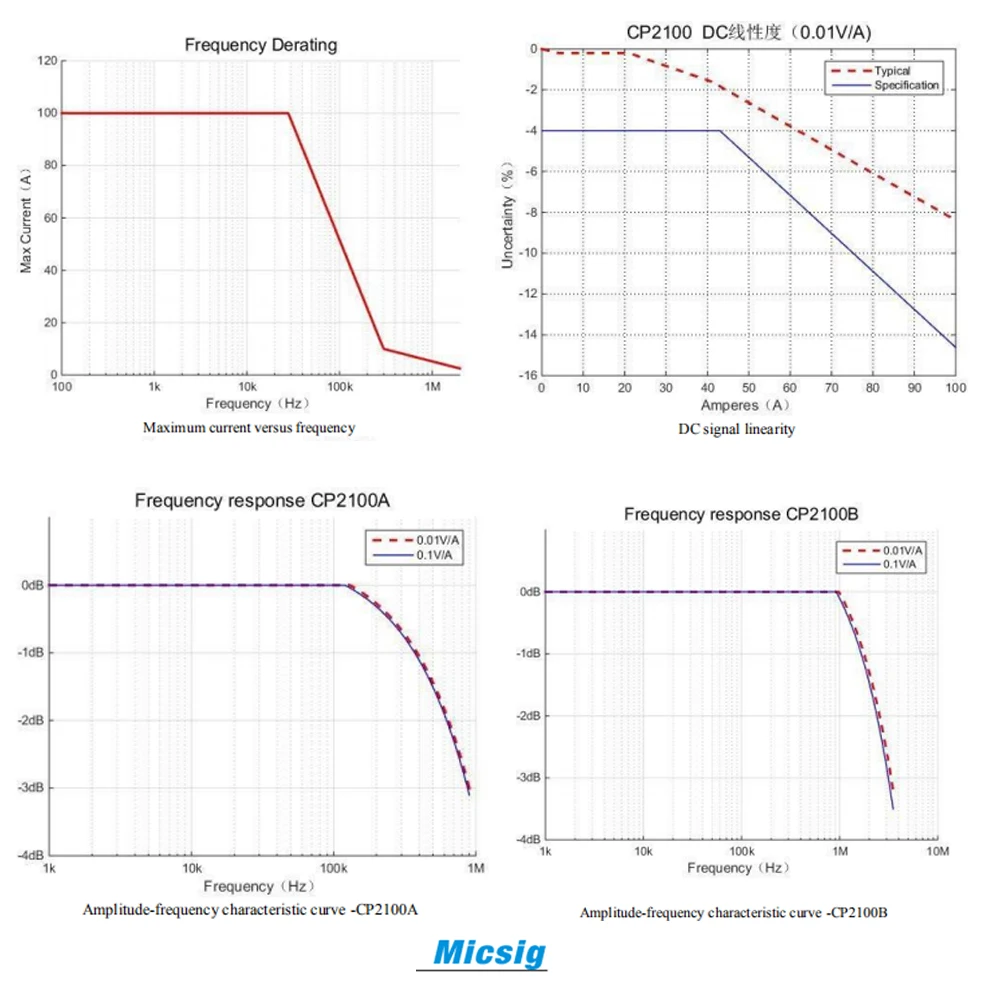

4. Максимальный ток, который можно измерить, составляет 100APK (70Arms); Он разделен на 2 модели, Диапазон измеряемой полосы пропускания CP2100A-DC ~ 800KHz, Диапазон измеряемой полосы пропускания CP2100B-DC ~ 2,5 MHz, датчик тока серии CP2100 имеет два дополнительных диапазона: 10A и 100A.

5. С автоматической и ручной нулевой регулировкой, USB источник питания, без дополнительного источника питания, что делает измерение более удобным. 6. Часто используется в приводе двигателя, частоте питания, инверторе, источнике питания, авионике и других областях.

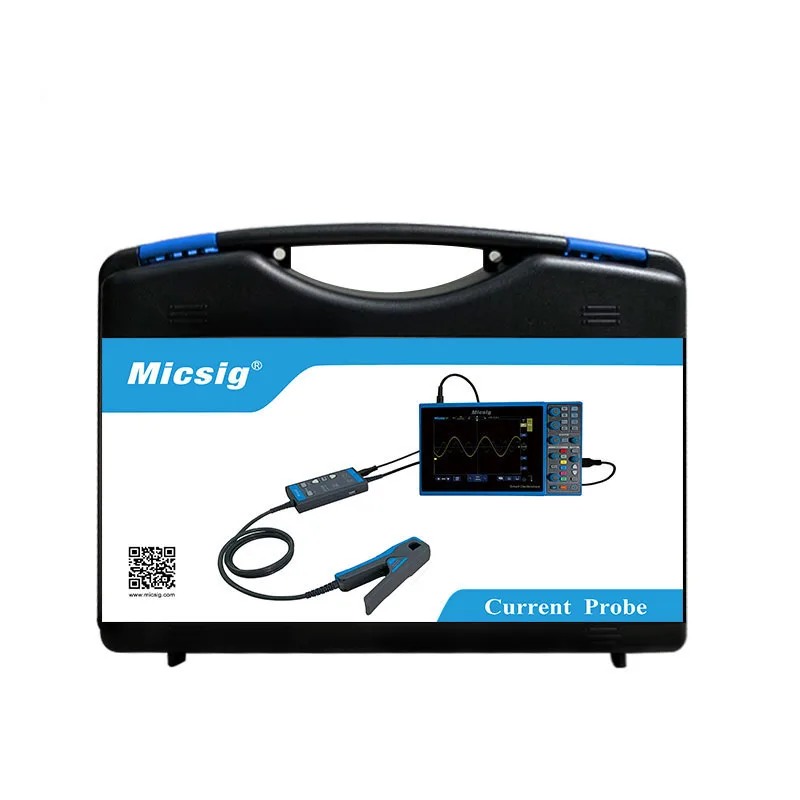

Pacakge :1 набор зондов переменного/постоянного тока Micsig (CP2100A)
