Инфракрасная приемная передача ESP8285 модуль переключателя дистанционного

Инфракрасная приемная передача ESP8285 модуль переключателя дистанционного

Описание для справки:

ESP8285 инфракрасная приемная и передающая Wi-Fi пульт дистанционного управления модуль развития обучающая доска

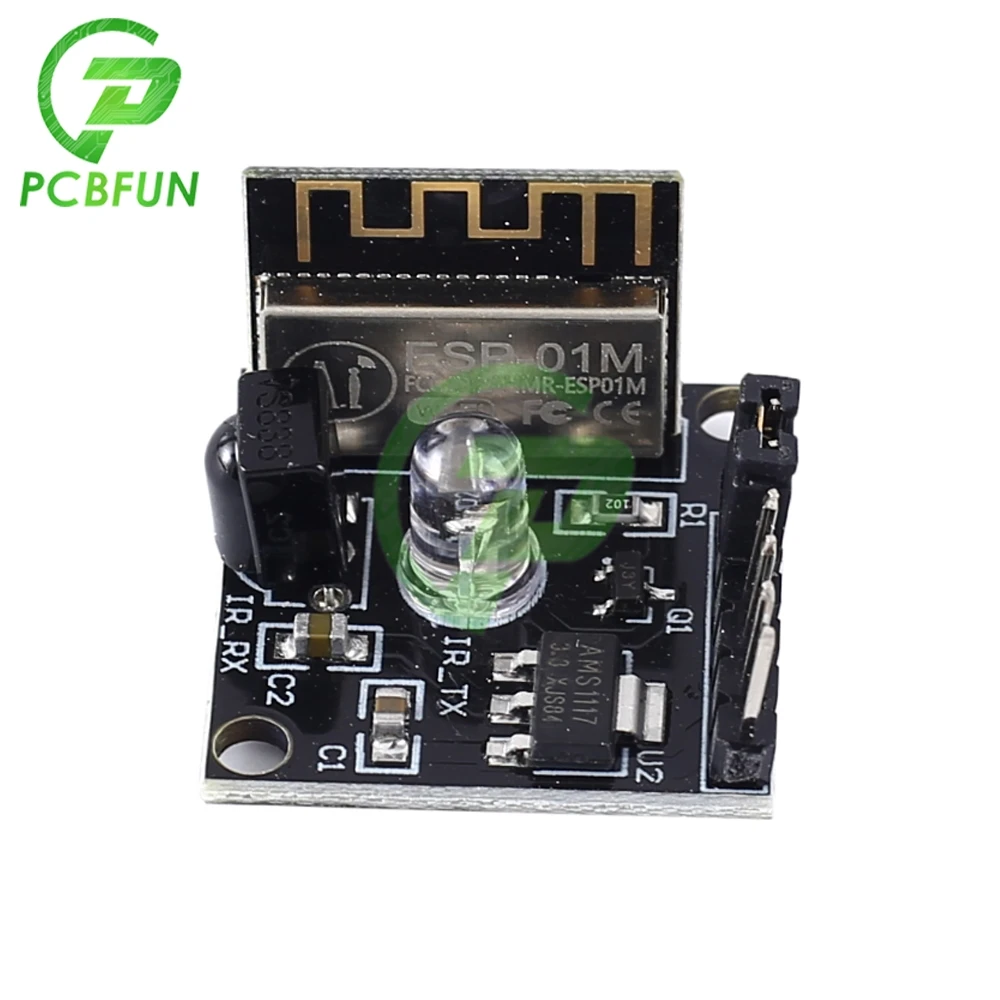

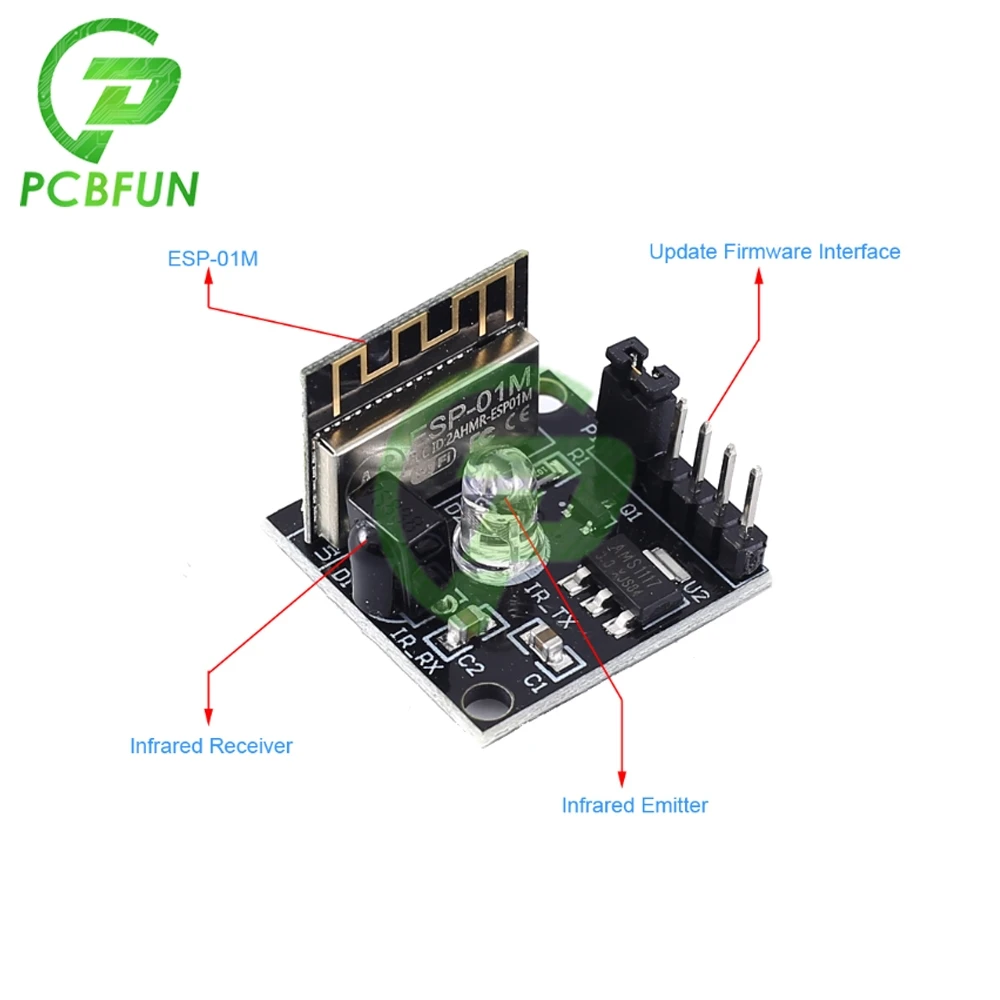

1. Обзор инфракрасного модуля передачи и приема ESP использует модуль ESP-01M с ESP8285 как ядро в качестве основного управления, и программа такая же, как ESP8266. Модуль имеет инфракрасная трубка приемника и инфракрасный передатчик трубка, которая осуществляется с помощью io14 и io4, соответственно, и есть порт программирования.
2. Функциональные характеристики отправляются инфракрасные коды, инфракрасная библиотека и инструкции по программированию окружающей среды, язык программирования arduino, демонстрационная программа может считывать и передавать Инфракрасные ключи и оригинальные коды. С его помощью вы можете записывать инфракрасный пульт дистанционного управления дома, если вы подключаетесь к платформе Интернета вещей, вы можете дистанционно управлять им. Обеспечить программный порт (инфекционный и источник питания), который может быть подключен к TTL downloader.
Три, описание оборудования

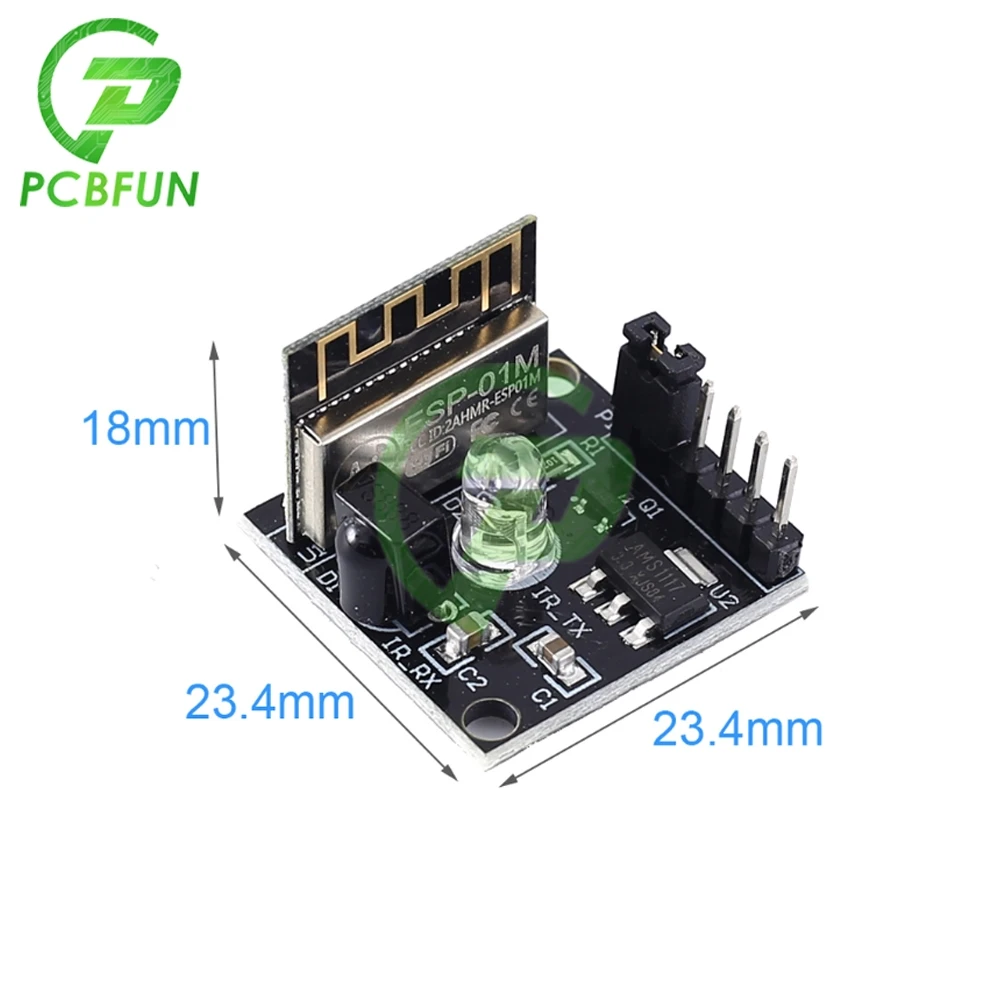

Размер платы: 23,4*23,4 мм
Вес: 4 г

Описание функции платы:

Подключение с TTL загрузчиком:
GND -------- GND
5 в -------- 5 В
RX -------- TX
TX --------- RX

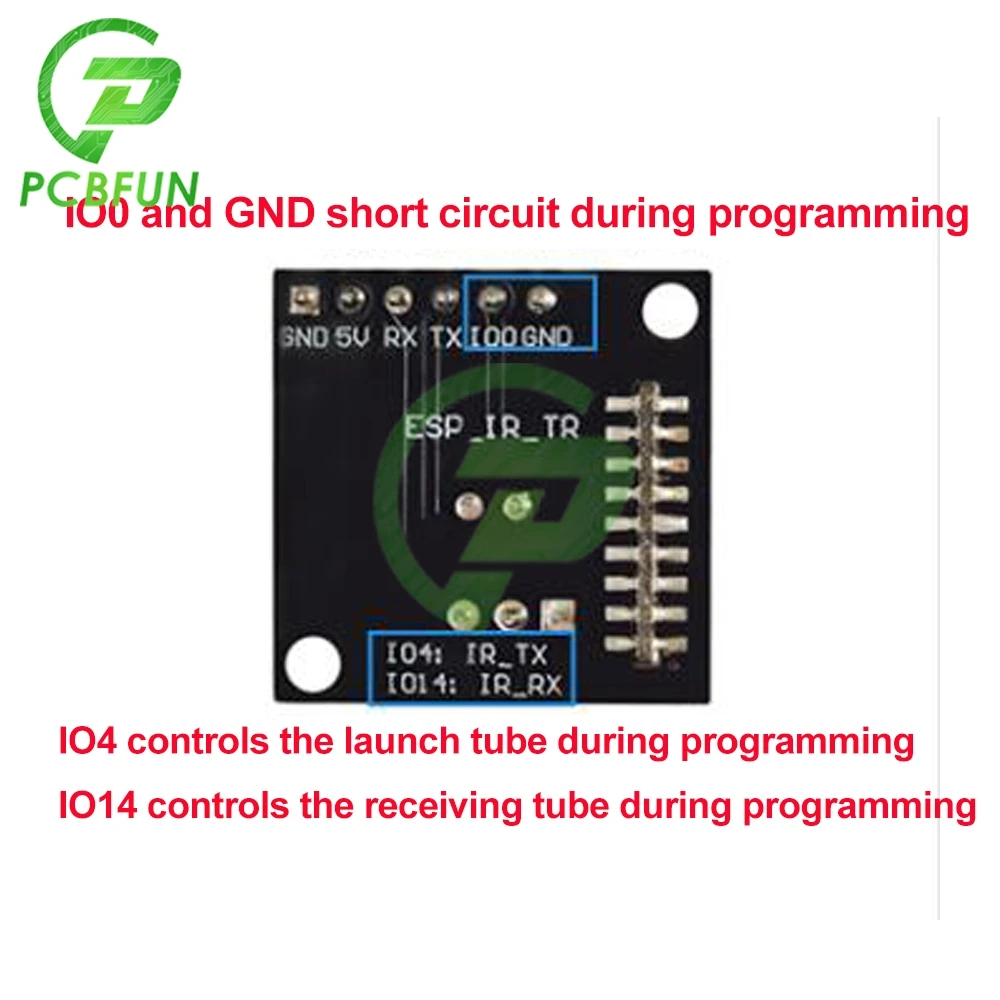

При программировании программы, IO0 и GND должны быть коротко замыканы, и модуль должен быть восстановлен; После программирования, отключите IO0 и GND и включите питание снова для запуска программы нормально.
Четыре, вопросы, требующие внимания
При подаче питания вам нужно искать 5 В и GND. Нет защиты от обратного подключения для цепи, и чип может быть сгорел, если подключен неправильно.
