Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский.

Поставляется с SIM8200EA-M2, поддерживает 5G/4G/3G, поддерживает 5G SA и NSA,
Многомодовый многополосный, подходит для регионов с 5G Sub-6G покрытие сигнала

Этот 5G/4G/3G Raspberry Pi коммуникационная шляпа принимает SIMCom5G модуль SIM8200EA-M2, Поддерживает 5G НСА и SA сети, обеспечивая скорость передачи данных до 2,4 Гбит/с (DL) / 500 Мбит/с (UL).

Базовая плата имеет стандартный разъем M2, позволяет подключаться к различным 4G или 5G модулю связи с M2 посылка. Есть также порт USB3.1, аудио разъем и декодер, слот для sim-карты и т. Д. В сочетании с нашим сценарием конфигурации и ресурсами разработки, легко включить 5G высокоскоростную связь для Raspberry Pi или компьютера. Шляпа 5G идеально подходит для быстрой оценки модулей 5G, а также для интеграции в различные приложения, где требуется подключение к 5G.

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano

Поставляется с SIM8200EA-M2 модулем, основанным на платформе Qualcomm snapdragon X55, с поддержкой нескольких режимов

5G/4G/3G поддержка связи

Порт USB3.1 для тестирования команд, отправки сообщений, облачной связи, совершения телефонных звонков, получения данных позиционирования GNSS и т. д.

Две SIM карты разъем карты, поддерживает 1,8 V / 3V сим-карты

2x светодиодный индикатор, легко контролировать рабочее состояние

В командной поддержке, на основе набора команд 3GPP TS 27,007, 27,005 и V.25TER

Встроенный аудио разъем и аудио декодер, позволяет аудио операции, как делать телефонный звонок

Многополосное позиционирование: GPS, GLONASS, Beidou, Galileo и QZSS

Поддержка операционной системы: Windows/Linux/Android

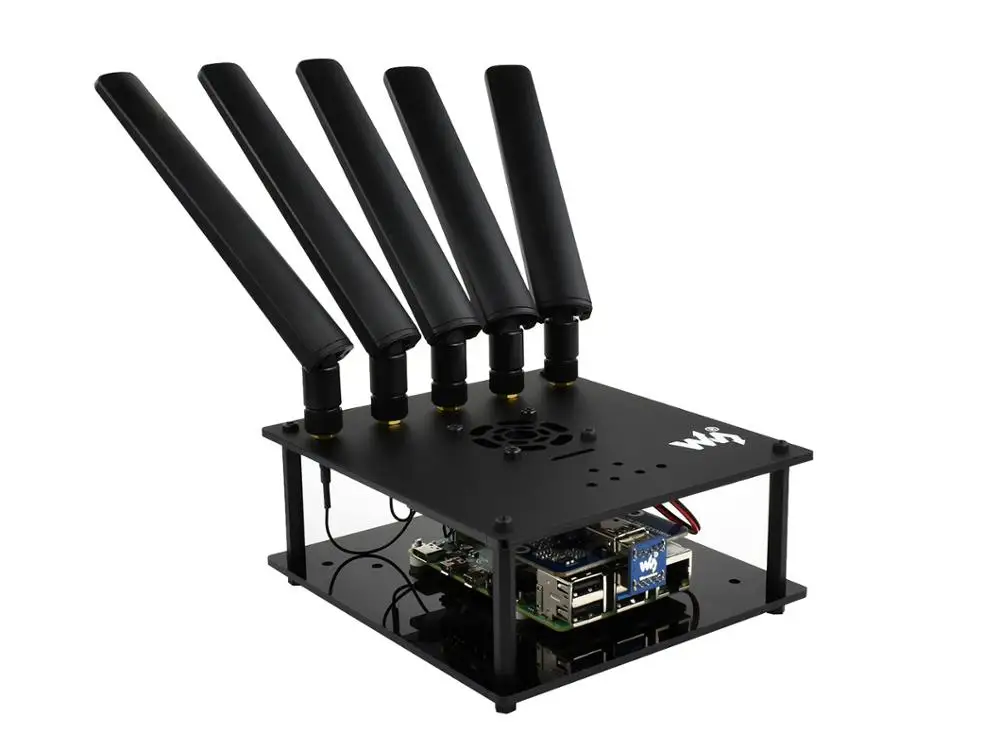

Поставляется с качества акриловый чехол и вентилятор охлаждения, красивый, лучше рассеивания тепла

SIM8200EA-M2

SIM8202G-M2

Частотный диапазон

Sub-6G (SA)

N1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 (n79 доступен только для SIM8202G-M2)

Sub-6G (АНБ)

N41, n77, n78, n79 (n79 доступен только для SIM8202G-M2)

LTE-FDD

B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, b66, B71

LTE-TDD

B34, B38, B39, B40, B41, B42, B43, B48

WCDMA

В1, В2, В3, В4, В5, В8

GNSS

GPS, GLONASS, Beidou, Galileo и QZSS

Скорость передачи данных

Sub-6G

2,4 Гбит/с (DL) / 500 Мбит/с (UL)

LTE

1 Гбит/с (DL) / 200 Мбит/с (UL)

HSPA

42 Мбит/с (DL) /5,76 Мбит/с (UL)

Функции программного обеспечения

Операционные системы

Windows/Linux/Android

Протоколы связи

TCP/IP, iP4, IPV6, multi-pdp, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0

SMS

Поддержка MT, MO, CB, Text, PDU

Обновление прошивки

Поддержка обновления прошивки через usb-порт

Информация об оборудовании

Sim-карта

1,8 в/3,0 в

Источник питания

5 в 3 А

Разъем антенны

6x IPEX-4 разъем

Разъем 4x IPEX-4

Размеры модуля

52,0 × 30,0 × 2,3 мм

42,0 × 30,0 × 2,3 мм

Применение

Применимые регионы

Регионы с 5G Sub-6G сигнальным покрытием, включая Китай, США, Японию, Южную Корею, Европу, Ближний Восток, Латинскую Америку и т. д.

Примеры применения

CPE, умный шлюз, Дрон, прямая трансляция, дистанционное медицинское лечение, интеллектуальная безопасность

Совместимый аппаратный интерфейс, идентичная функция программного обеспечения

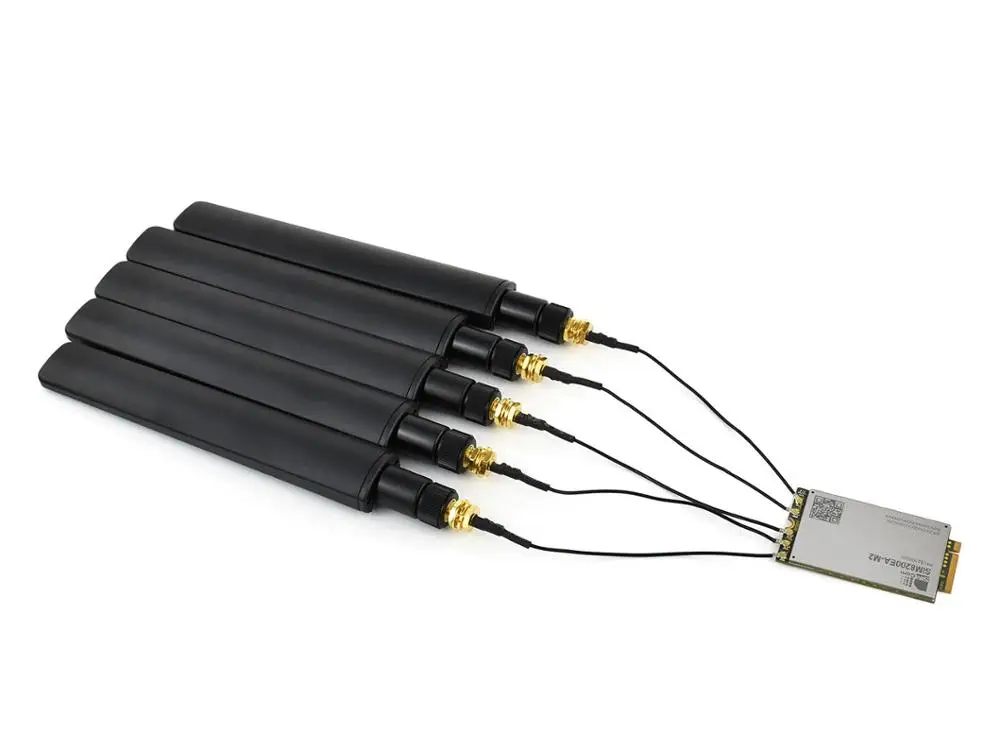

SIM8200EA-M2Версия 6x антенн (слева),SIM8202G-M2Версия 4x антенн (справа)

Подходит для большинства стран и регионов

На базе платформы Qualcomm snapdragon X55 с многомодовой поддержкой нескольких диапазонов.
Подходит для регионов с 5G Sub-6G сигнальным покрытием, включая Китай, США, Японию, Южную Корею, Европу, Ближний Восток, Латинскую Америку...
Поддерживает 5G NSA (4G + 5G) и SA (5G автономная сеть).

* Приведенная выше диаграмма диапазона частот предназначена только для справки, пожалуйста, подтвердите Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг.

Поддержка Windows/Android/Linux

Просто подключите его к usb-порту, пройдите через некоторую Установку Драйвера и простую конфигурацию, высокоскоростное 5G подключение к сети будет готово к использованию

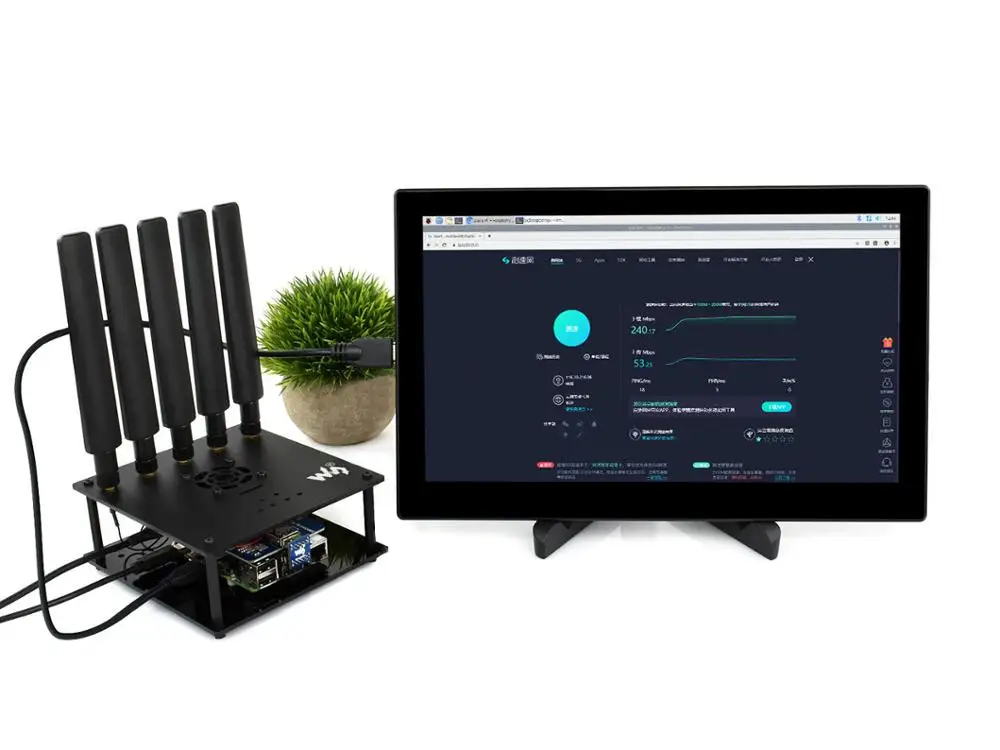

5G высокоскоростное подключение для компьютера Raspberry Pi и Windows

* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.

Поддерживаемые протоколы связи:
TCP / IP/iP4/IPV6/multi-pdp/FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0

Позволяет использовать команды AT для совершения телефонного звонка или отправки SMS

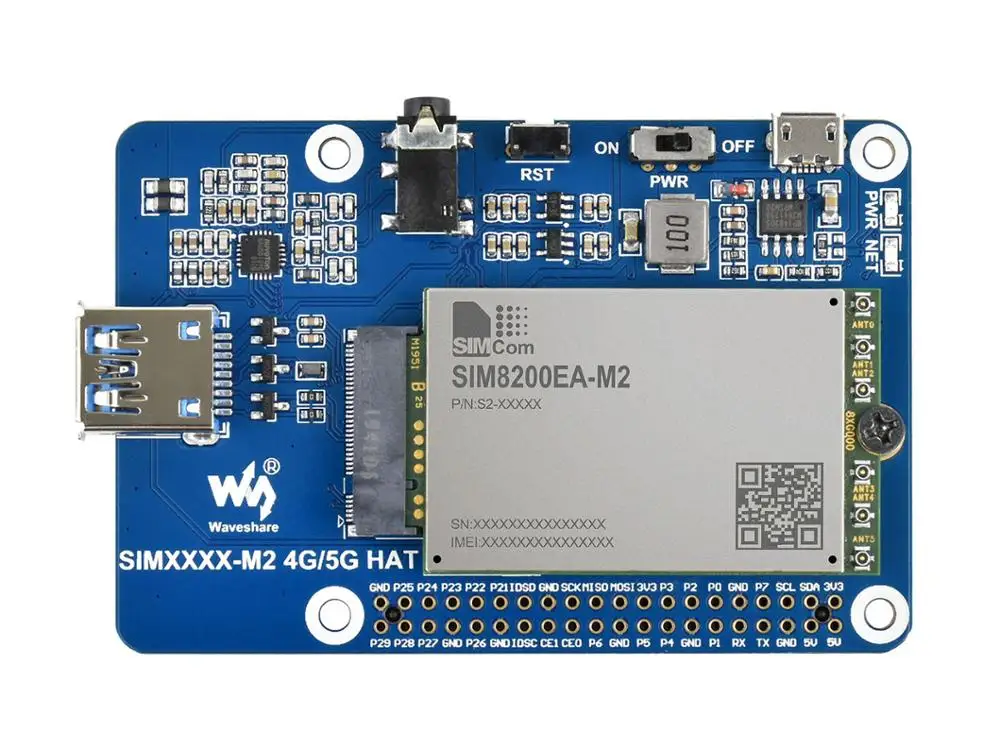

Raspberry Pi GPIO header

Порт USB3.1

Схема аудиопривода

Аудиоразъем

Сброс

Выключатель питания

Вход 5 в 3 А

5V до 3,3 V переводчик

5V до 1,8 V переводчик

5V до 4,3 V переводчик

Индикатор питания

Сетевой индикатор

Разъем M.2

SIM8200EA-M2

Разъем антенны

Разъем вентилятора

Слот для sim-карты

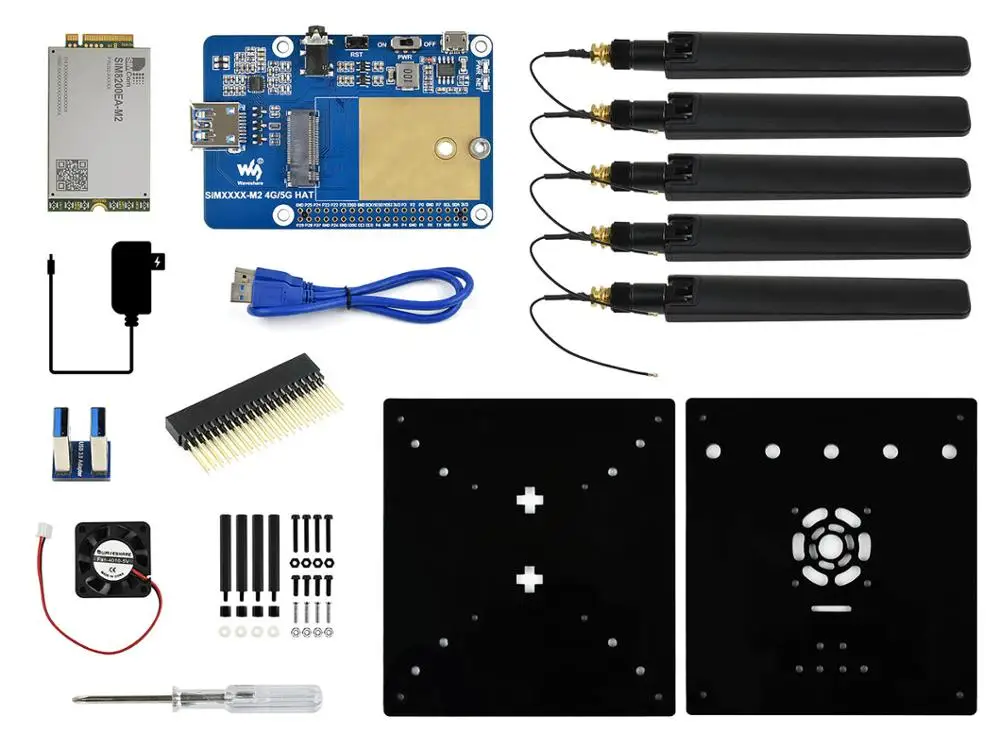

Посылка

Вес:0,444 кг

SIM8200EA-M2 x1

SIMXXXX-M2 4G/5G головной убор база x1

5G/4G/3G/2G внешняя антенна x5

ВариантыМощность адаптер 5В 3A Micro x1

Кабель с двумя разъемами USB3.0 x1

Адаптер USB3.0 x1

Адаптер USB2.0 x1

2 × 20-контактный штыревой разъем x1

Черный акриловый чехол-панель x1

4010 Вентилятор охлаждения x1

Набор винтов x1

GPS пассивная антенна x1

Отвертка x1
