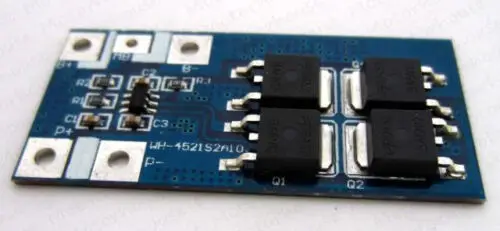

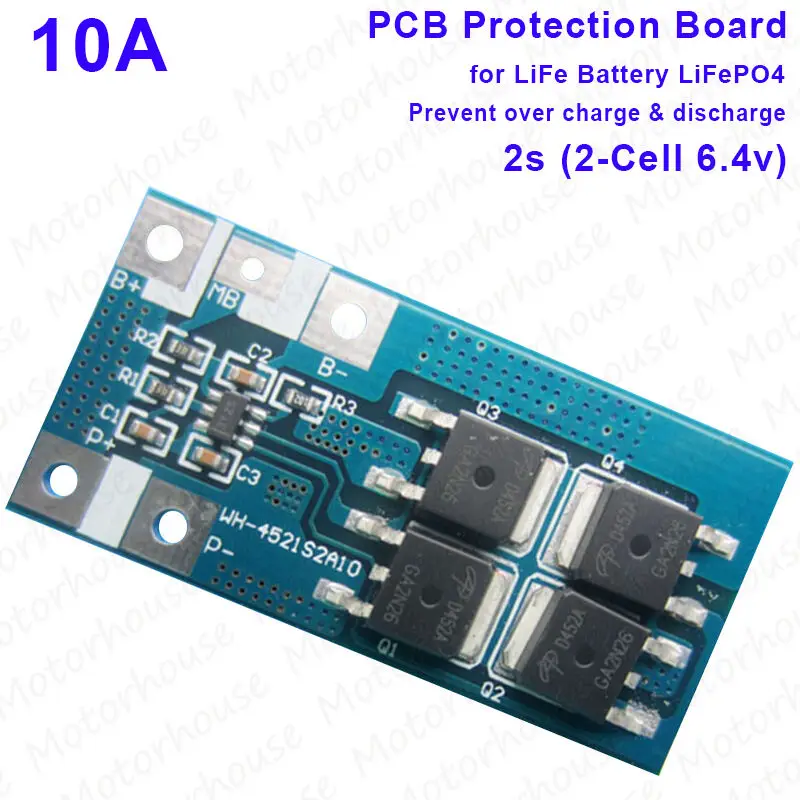

Плата BMS PCB PCM для защиты аккумулятора 6 4 В постоянного тока 10 А 2 упаковки LiFe LiFePO4 Cell

Описание изделия

Характеристики продукта:

Защитная плата использует японский перезаряжаемый литий-железо-фосфатный аккумулятор Ricoh IC;

1) Встроенная высокоточная схема определения напряжения;

2) Клемма зарядного устройства использует устройство высокого напряжения;

3) Встроенная 3-секционная схема обнаружения тока

(По току 1, по току 2, нагрузка короткого замыкания);

4) через трубку МОП можно контролировать заряд и разряд аккумулятора;

5) Низкое потребление энергии в режиме ожидания.



Основные функции:

Защита от перезарядки, защита от переразряда, защита от короткого замыкания, функция защиты от перегрузки по току.


Использование продукта:

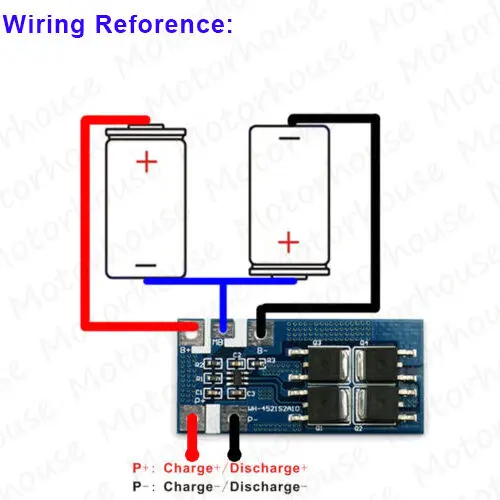

2 гирлянды из железа, литий-ионного LiFePO4 фосфатного аккумулятора.

Технические параметры:

Нет. Тестовое изделие Критерион 1 Напряжение Напряжение зарядки Постоянный ток: 7,3 В CC/CV Сбалансированное напряжение для одной ячейки N/A 2 Ток Сбалансированный ток для одной ячейки N/A Потребление тока ≤ 6 μa Максимальный непрерывный зарядный ток N/A Максимальный непрерывный ток разряда 12 А 3 Защита от перегрузки Напряжение при обнаружении заряда 3,65 ± 0,025 в Время задержки обнаружения перегрузки 1S Напряжение высвобождения от перегрузки 3,45 ± 0,025 в 4 Защита от переразряда Напряжение обнаружения переразряда 2,0 ± 0,1 в Время задержки при обнаружении переразряда 128 мс Напряжение высвобождения от переразряда 2,5 В ± 0,1 в 5 Защита от перегрузки по току Напряжение обнаружения перегрузки по току 200 ± 30 мВ Ток обнаружения сверхтока 20 ± 2 А Время задержки обнаружения 5-15 мс Состояние выпуска Резка нагрузки 6 Защита от короткого замыкания Состояние обнаружения Внешнее короткое замыкание Время задержки обнаружения ≤ 50 мкс Состояние выпуска Резка нагрузки 7 Сопротивление Защитная схема (МОП-транзистор) ≤ 10 МОм 8 Температура Диапазон рабочих температур -40 ~ + 85 ℃ Диапазон температур хранения -40 ~ + 125 ℃

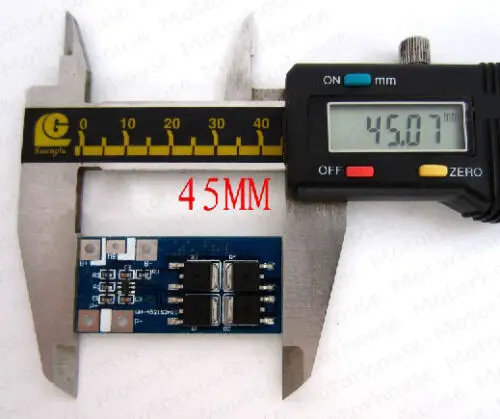

Размер платы: 17,5*1,76 мм





В комплект входит:

1 шт. xЗащитная плата
