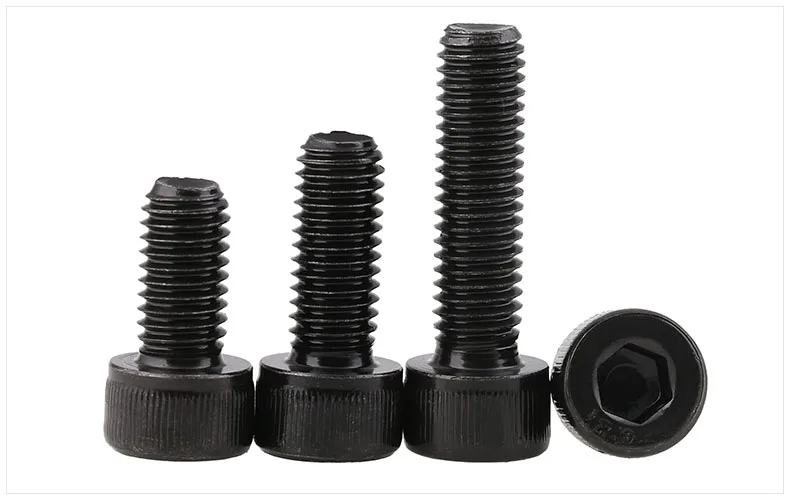

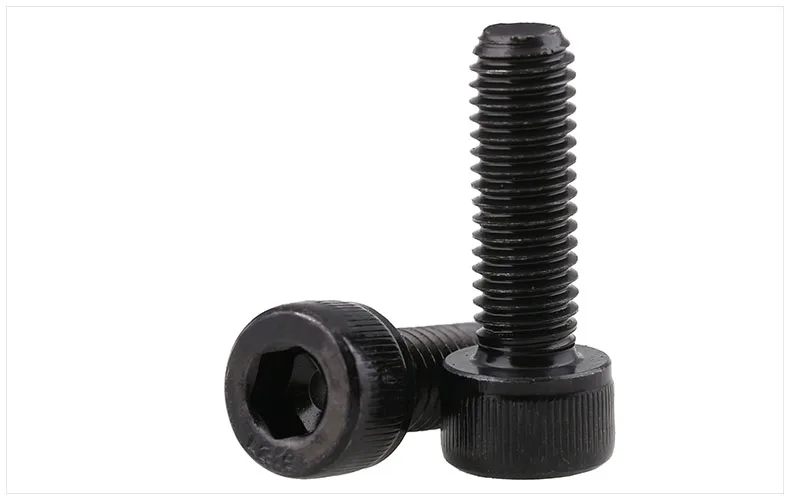

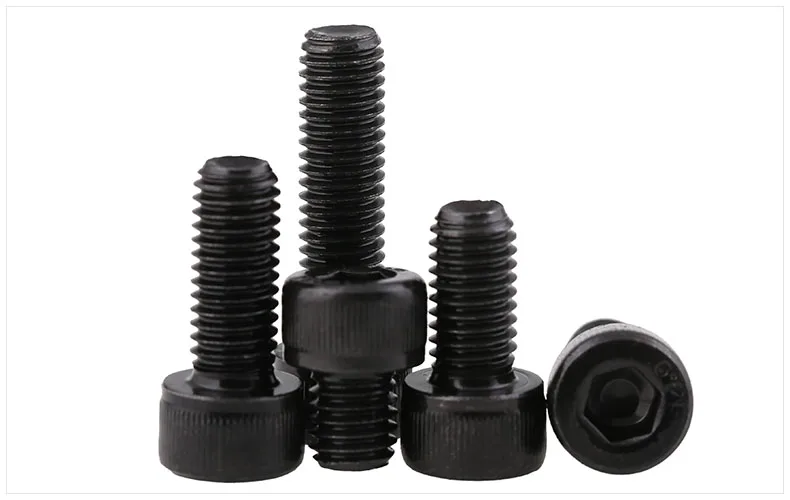

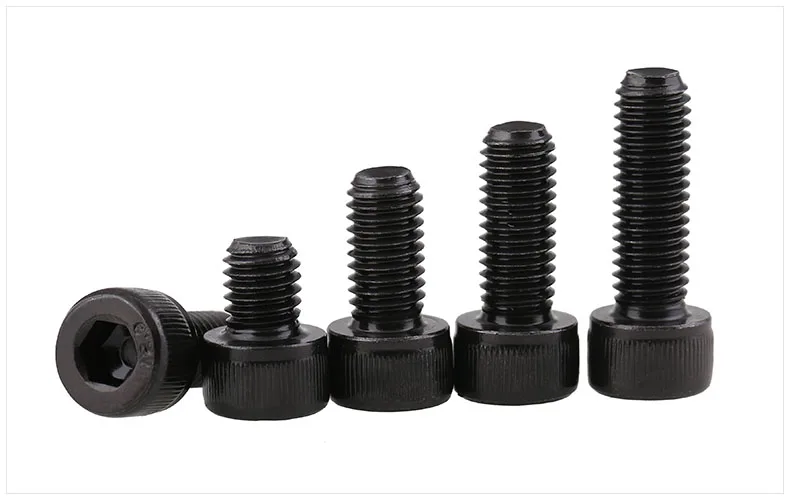

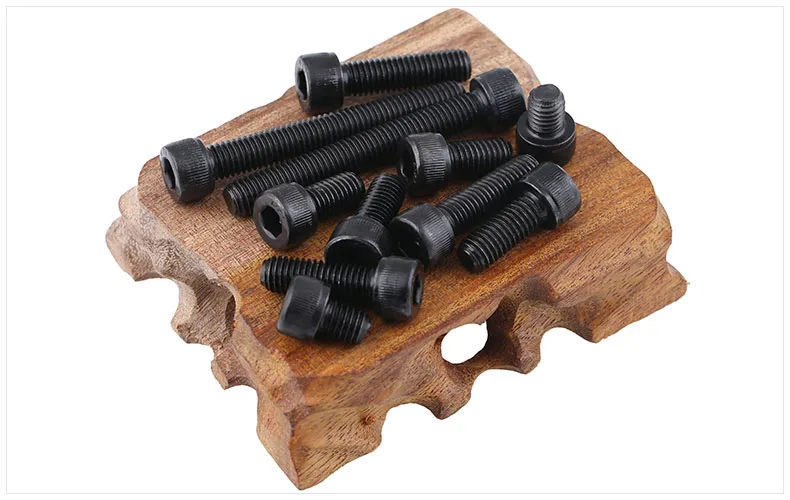

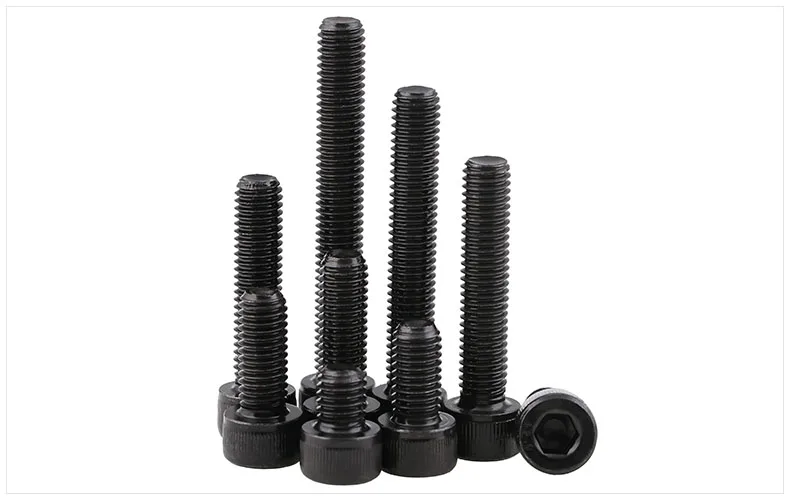

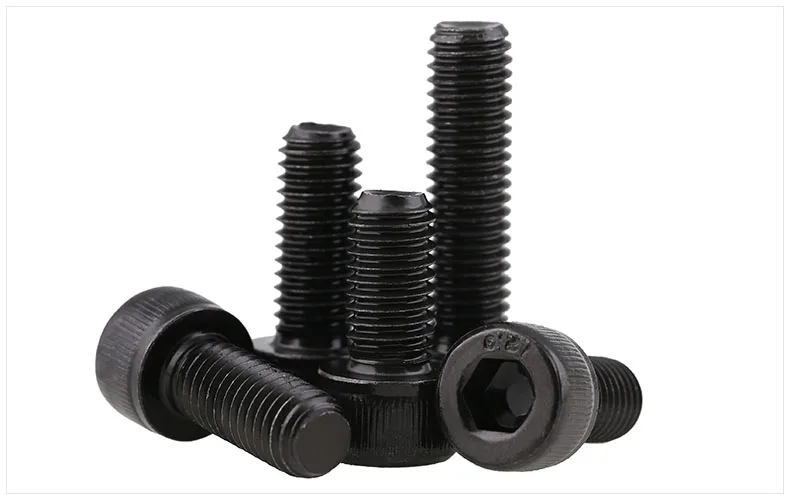

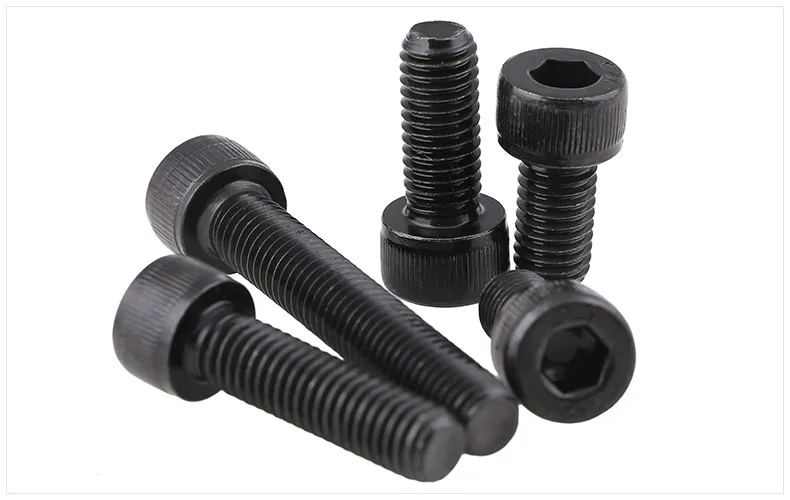

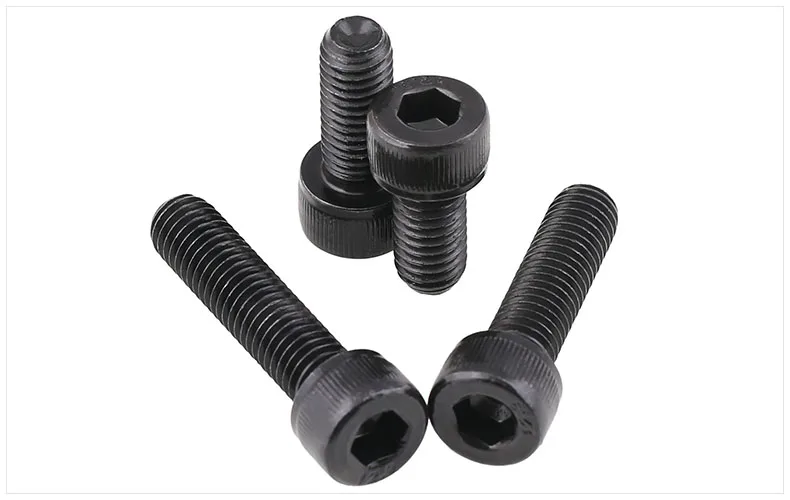

DIN912 продвижение 12 9 класса с полукруглой головкой болт шестигранной стройные M6-M12



Бренд БРТ/Бретт Качество материала Класс 12,9 высокая прочность Название Внутренний шестигранный винт Обработка поверхности Почернение Стандарт DIN912 Инструкции по упаковке Пластиковые пакеты/коробки Размер Например, M6 * 30 (диаметр резьбы 6 мм, Длина резьбы 30 мм) не включает длину головки



Минимум 5 символов

Особое внимание следует обратить на наличие положительных и отрицательных допусков. Справочная Спецификация состоит из D * l (за исключением головки), и размеры гайки, плоской шайбы, удерживающего кольца и т. Д. Должны зависеть от диаметра (толщины) подходящего винта.Единица измерения: мм Номинальный диаметр
D Шаг p Dk К S T
Мин Макс. Мин Макс. Мин Макс. Мин M1.4 0,3 2,74 2,46 1,4 1,26 1,36 1,32 0,6 M1.6 0,35 3,14 2,86 1,6 1,46 1,56 1,52 0,7 М2 0,4 3,98 3,62 2. 1,86 1,56 1,52 1. M2.5 0,45 4,68 4,32 2,5 2,36 2,06 2,02 1,1 М3 0,5 5,68 5,32 3. 2,86 2,58 2,52 1,3 M4 0,7 7,22 6,78 4. 3,82 3,08 3,02 2. M5 0,8 8,72 8,28 5 4,82 4,095 4,02 2,5 M6 1. 10,22 9,78 6 5,7 5,14 5,02 3. M8 1,25/1 13,27 12,73 8 7,64 6,14 6,02 4. M10 1,5/1,25/1 16,27 15,73 10 9,64 8,175 8,025 5 M12 1,75/1,5/1,25 18,27 17,73 12 11,57 10,18 10,025 6 M14 2/1.5 21,33 20,67 14 12,57 12,21 12,032 7 M16 2/1.5 24,33 23,67 16 15,57 14,21 14,032 8 M18 2,5/2/1.5 27,33 26,67 18 17,57 14,21 14,032 9 M20 2,5/2/1.5 30,33 19,67 20 19,48 17,23 17,05 10 M22 2,5/2/1.5 33,39 32,61 22 21,48 17,23 17,05 11 M24 3/2 36,36 35,61 24 23,48 19,28 19,065 12 M27 3/2 40,39 39,61 27 26,48 19,28 19,065 13,5 M30 3,5/2 45,39 44,61 30 29,48 22,28 22,065 15,6
