Постоянный ток 9 в-60 в 12A 12 В 24 48 20 кгц цифровой дисплей PWM регулятор двигателя пост.

Постоянный ток 9 в-60 в 12A 12 В 24 48 20 кгц цифровой дисплей PWM регулятор двигателя пост.

Торжественно заявляем:Наша компания большинство новых продуктов сделали вид патента, не уполномоченного продавать, подделка будет зарезервирована! Наша компания не будет сообщать о продуктах по одному, но будет только

Сообщайте о нескольких товарах вместе, что приведет к убыткам, таким как закрытие магазина, наша компания не несет ответственности!

Был нанесен патент, имитация не допускается!

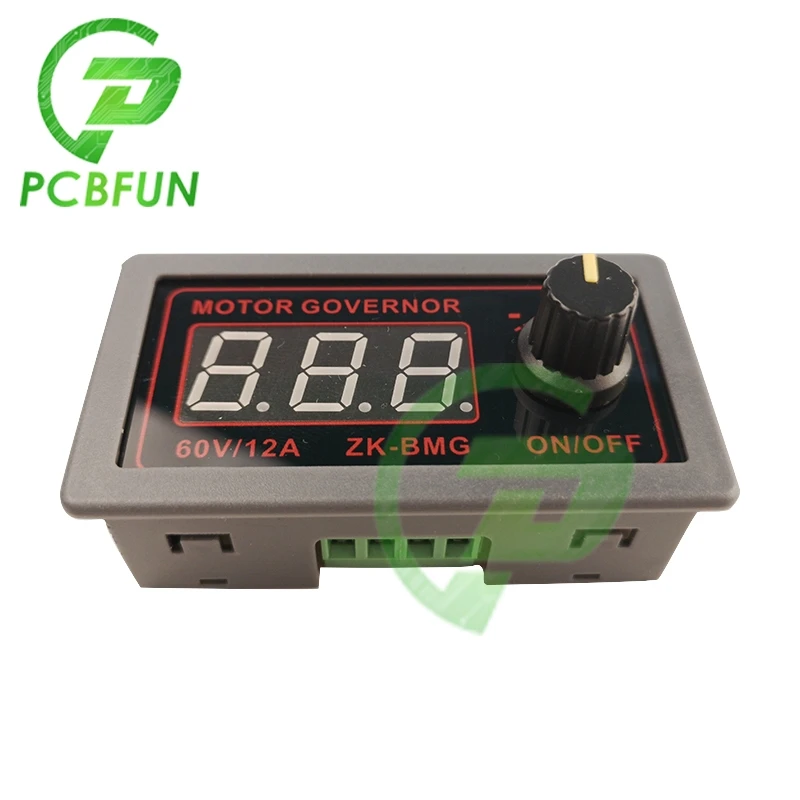

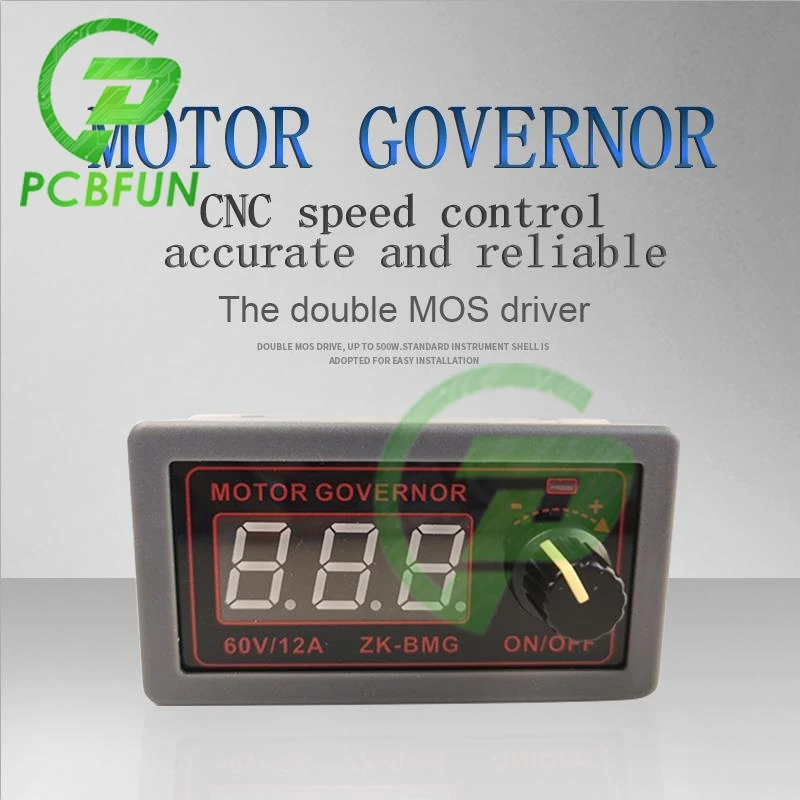

PWM регулятор двигателя пост. Тока 9-60v /12A/500W motor fКонтроллер

С корпусом, с переключателем, Регулируемая частота, регулируемый верхний и нижний предел рабочего цикла, мг

Почему регулятор двигателя должен устанавливать частоту?

Частота регулятора двигателя слишком низкая, Пульсация мощности, вибрация двигателя; Частота слишком высокая, потери переключателя большие, электромагнитный шум очевиден. Если частота выбрана неправильно, эффективная Выходная мощность двигателя будет значительно уменьшена. Заводская частота по умолчанию этого продукта составляет 20 кГц, Который может удовлетворить большинство требований к двигателю. Обратитесь к производителю двигателя для выбора конкретной частоты.

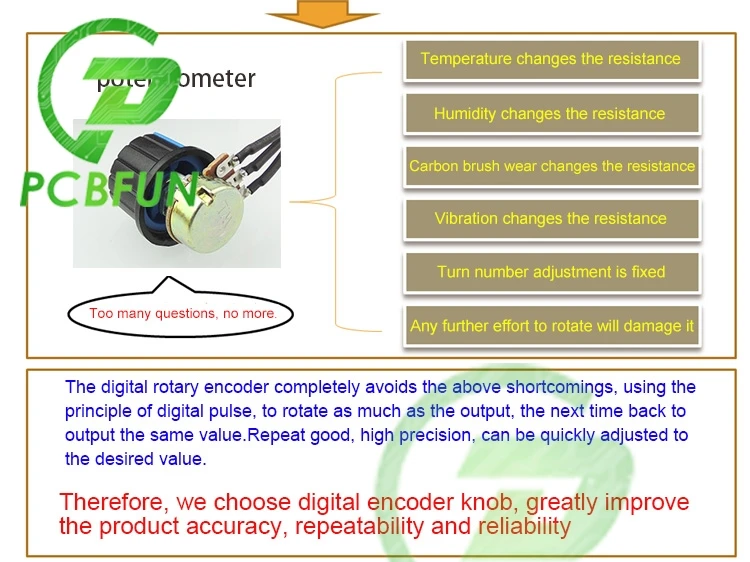

Почему регулятор двигателя использует ручку цифрового кодировщика вместо обычного потенциометра?

1. Основные характеристики продукта:

1,1 оснащен кнопкой старт-стоп и может быть внешним переключателем управления для удовлетворения различных требований к управлению клиентом
(Примечание: внешний переключатель должен использовать кнопку самосброса или кнопку, нажмите, чтобы открыть, а затем нажмите, чтобы закрыть; он не может реализовать функцию открытия выхода при постоянном закрытии и закрытия выхода, когда он не закрыт.)
1,2 функция плавного запуска двигателя. При запуске двигателя ток медленно увеличивается, а ток удара отсутствует, что может эффективно защитить двигатель и продлить его срок службы.
1,3 Рабочий цикл, верхний и нижний пределы рабочего цикла и рабочая частота могут быть установлены, чтобы облегчить клиентам эксплуатацию и использование своих двигателей в соответствии с их рабочими характеристиками.
Ручка цифрового кодировщика 1,4 регулирует скорость двигателя, что более точно и последовательно, чем обычный потенциометр.

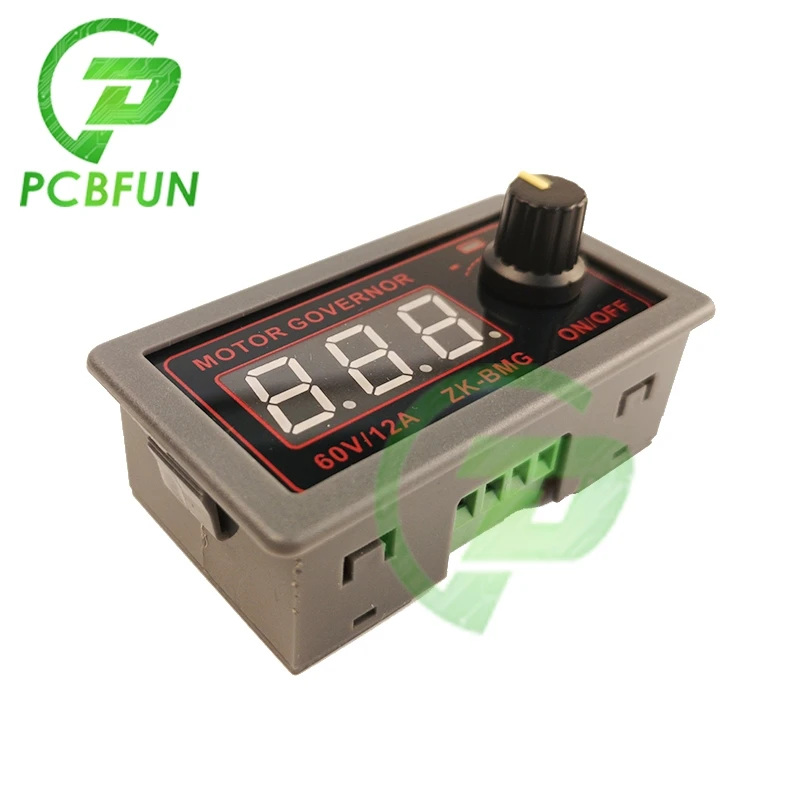

1,5 со стандартной оболочкой инструмента 5135, удобной для установки клиентом.

2. Технические параметры:

2,1 Рабочее напряжение: 9 В ~ 60 В постоянного тока, защита от обратного подключения на входе
2,2 Номинальный ток: 12 а максимальный ток 20 А
2,3 Максимальная мощность: 500 Вт
2,2 Рабочая частота: 1 кГц ~ 99 кГц регулируемая, шаг 1 кГц, частота по умолчанию 20 кГц, точность около 1%
2,3 Рабочий цикл: 0-100%, 1% шаг
2,4 Размер продукта: 79 мм * 43 мм * 26 мм
Размер установочного отверстия: 76,5 мм * 39,3 мм
2,5 Вес продукта: 43 г (небольшой тяжелый) 65,5 г (с упаковкой)
2,6 упаковка: картонная упаковка
Все параметры можно настроить на отключение памяти.

3. Инструкции по эксплуатации:

3,1 инструкции по монтажу

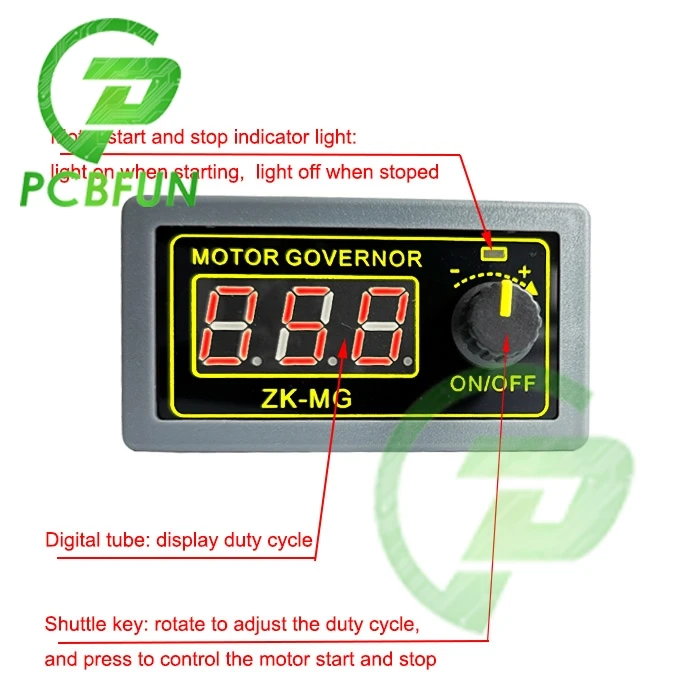

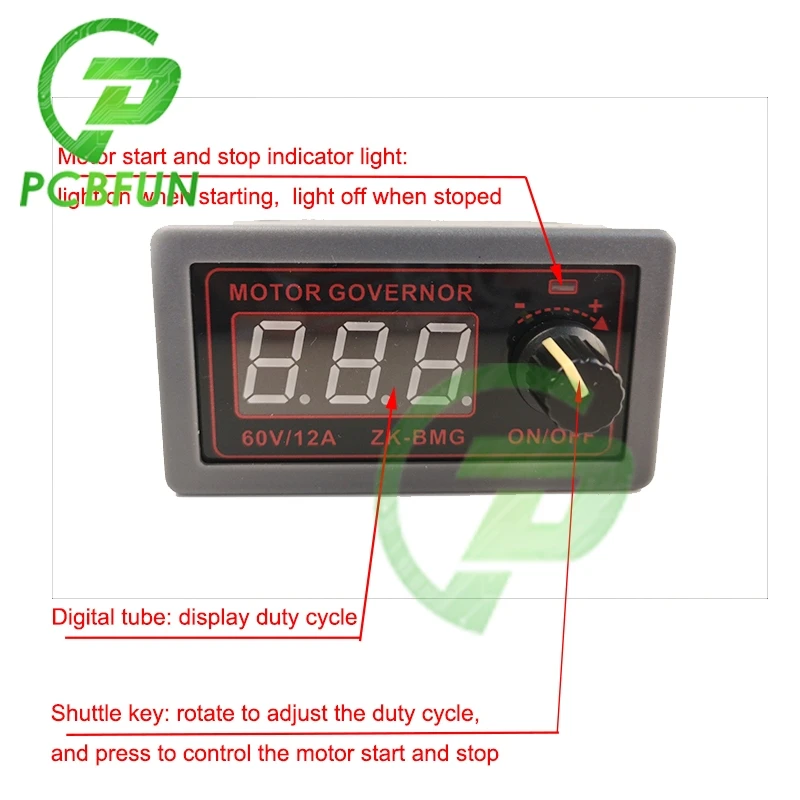

3,2 работа ручки цифрового кодировщика

В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию)
Короткое нажатие-включение запуска и остановки двигателя
Нажмите и удерживайте 10s-чтобы войти в интерфейс настроек
Вращение против часовой стрелки-коэффициент нагрузки уменьшается
Вращение по часовой стрелке-увеличенный рабочий цикл

Под экраном настроек:

Короткое нажатие-Выберите настройки параметров и переключитесь между вкл.-ВЫКЛ., нижним ограничением рабочего цикла, верхним ограничением рабочего цикла и рабочей частотой. ВКЛ-ВЫКЛ должен установить, чтобы модуль по умолчанию был нормально открыт или закрыт. Поверните кодировщик, чтобы переключиться в состояние on-off по умолчанию. Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100», А форма отображения рабочей частоты-«F» + две цифры.
Длительное нажатие 2s-выход из интерфейса настроек
Вращение против часовой стрелки-соответствующие настройки уменьшены
Вращение по часовой стрелке-настройки соответственно увеличиваются

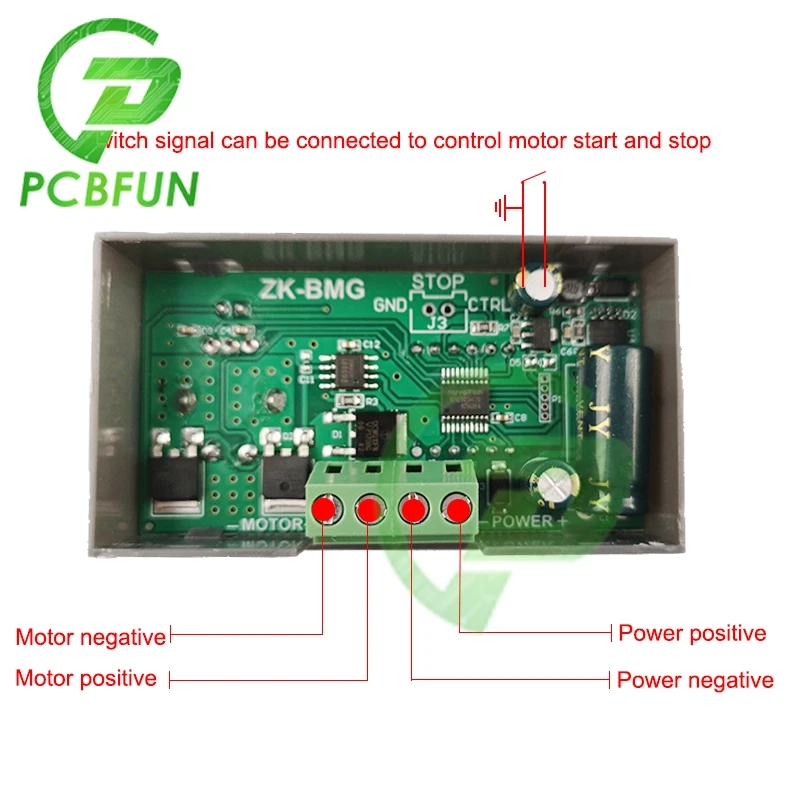

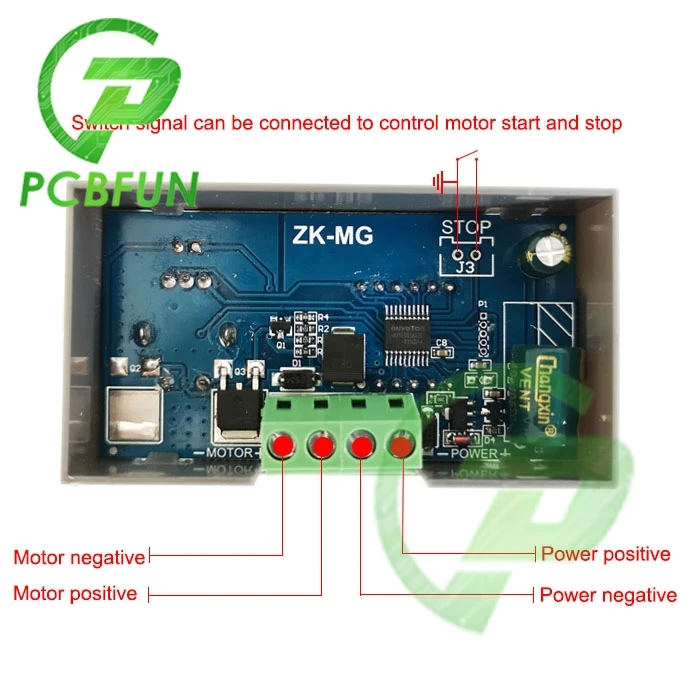

3,3 интерфейс кнопки остановки сзади

Внешние клавиши переключения или уровень 3,3 В. Не используйте в сложных электромагнитных условиях, поскольку внутри цепи нет защиты. (Обратите внимание, что для внешнего переключателя следует использовать кнопку или кнопку самосброса, Нажмите, чтобы открыть, а затем нажмите, чтобы закрыть; Он не может реализовать функцию включения вывода, когда переключатель Всегда закрыт и выключен, когда переключатель не закрыт.
