Светодиодный индикатор спектра музыки AS30 плата со стереоуровнем SCM измеритель УФ

AS30 светодиодный Музыка Аудио спектр индикаторный усилитель плата SCM стерео индикатор уровня VU метр Скорость регулируется с помощью чехол Описание: Особенности:

Операционное видео:Http://v.youku.com/v_show/id_XMTU5NDM2MzY1Ng==.html

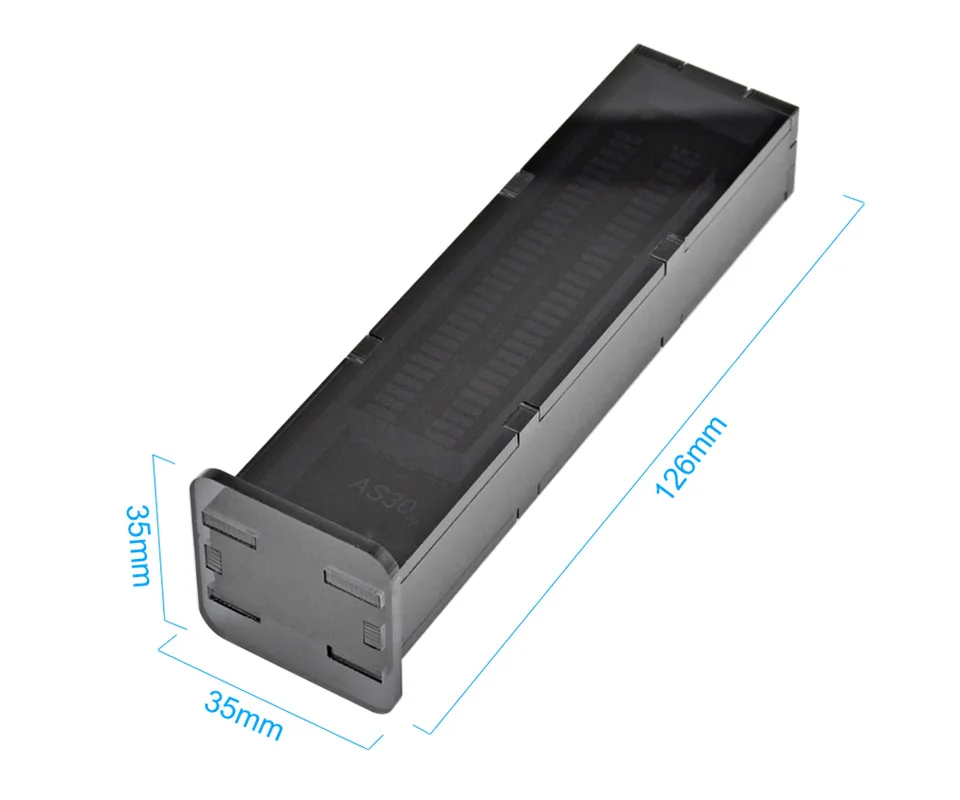

С Чехол (длина * ширина * толщина):126 мм * 31 мм * 19,5 мм

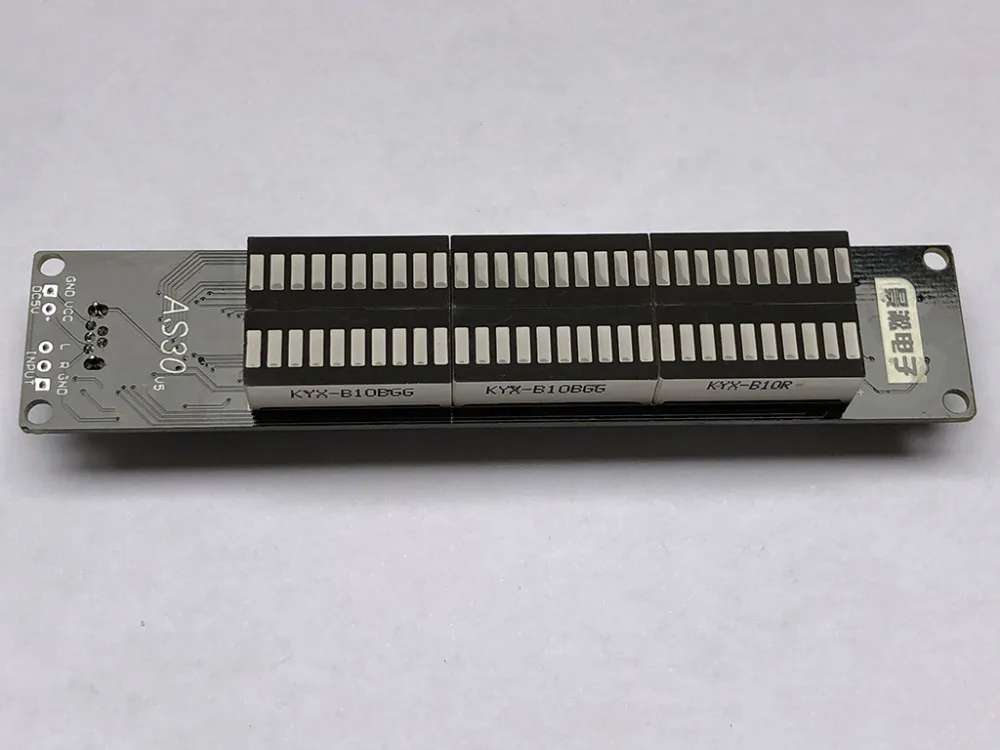

Светодиодный дисплей передней части Размер (длина * ширина * толщина):76 мм * 20 мм * 8 мм

Входное напряжение: Аудио двухканальный вход постоянного тока 5 В

AS30 имеет 5 видов классического режима отображения. Настройте функцию памяти через кнопки.


Нажмите: Регулировка режима

Режим 1: Колонный режим

Режим 2: Пиковый режим

Режим 3: максимум

Режим 4: зеркальный режим

Режим 5: Узор Точек


Длительное нажатие 1 секунда:
10 регулировки скорости, в верхнем левом углу красный светодиодный покажет информацию о состоянии, соответствующий, 1-10 светильник более медленная скорость (по умолчанию проигрывает 4)

Нажмите и удерживайте в течение 3 секунд:
7 Регулировка коэффициента усиления, верхняя правая сторона соответствусветодиодный да покажет значение по умолчанию 4,5 \ 6 \ 7 для увеличения в 1/2 раз, 1/2/3 для уменьшения в 3/2 раз)

Длительное нажатие 6 секунд:
1, левая сторона посередине 10 зеленсветодиодный светильник --- L левый канал; 2, правая сторона посередине 10 светодиодный ных светильник --- R правый канал, 3, около 10 среднего зеленый светодиодный светильник --- стерео;

Описание канала:
Стереофонический режим, потому что левые и правые канал сигнала, не является стабильным, левые и правые светильник бар высота не будет соответствовать, при установке на антирадиационные монофические вакуумные, левые и правые светильник бар показывает, что рост будет последовательное, ритм будет более крепким. (По умолчанию стерео)

Описание скорости и коэффициента усиления:
В соответствии с личными предпочтениями для регулировки скорости падения, обычная DJ-песня работает быстро, медленная песня с низкой скоростью; Обычно, регулируя размер входного громкости для управления амплитудой дисплея, коэффициент усиления может быть скорректирована в чехол неудобных Регулировка громкости.

Инструкции по эксплуатации:

1. Пожалуйста, подключите USB-кабель к компьютерному USB-интерфейсу, головка наушника 3,5 мм через аудио, разделяя две ветки на компьютер или другое оборудование, выходной порт наушников, еще одна ветка подключена к аудиооборудованию;

2, с помощью регулировки объема ввода с помощью регулировки усиления будет отображать амплитуда управления на соответствующий диапазон, коэффициент усиления, в чехол небольшого объема, настроить ее таким образом, чтобы уровень 4;

3. Для устройства используется передний сигнал, амплитуда сигнала не должна превышать 5 В, не может напрямую подключаться к выходу усилителя и динамику (для подключения к потенциометру необходимо скрыть), это вызовет повреждение продукта.

4. Пожалуйста, не используйте зарядное устройство для коттеджа или другую пульсацию. Слишком большой и нестабильный источник питания напряжения, это вызовет конец шума или вызовет повреждение продукта.


Примечание:

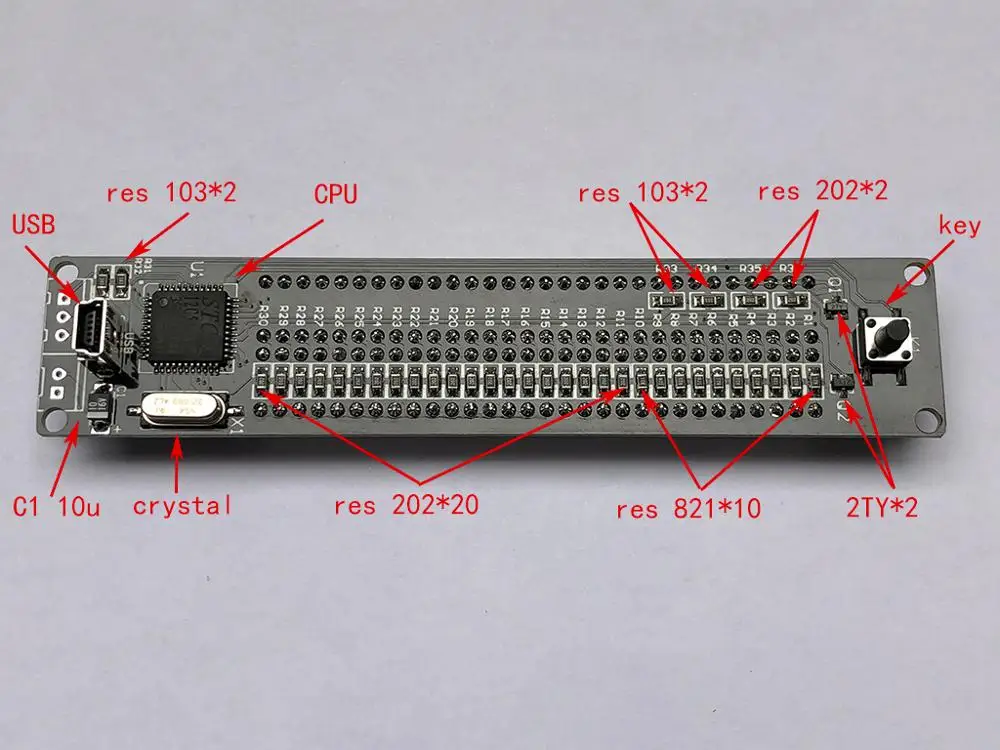

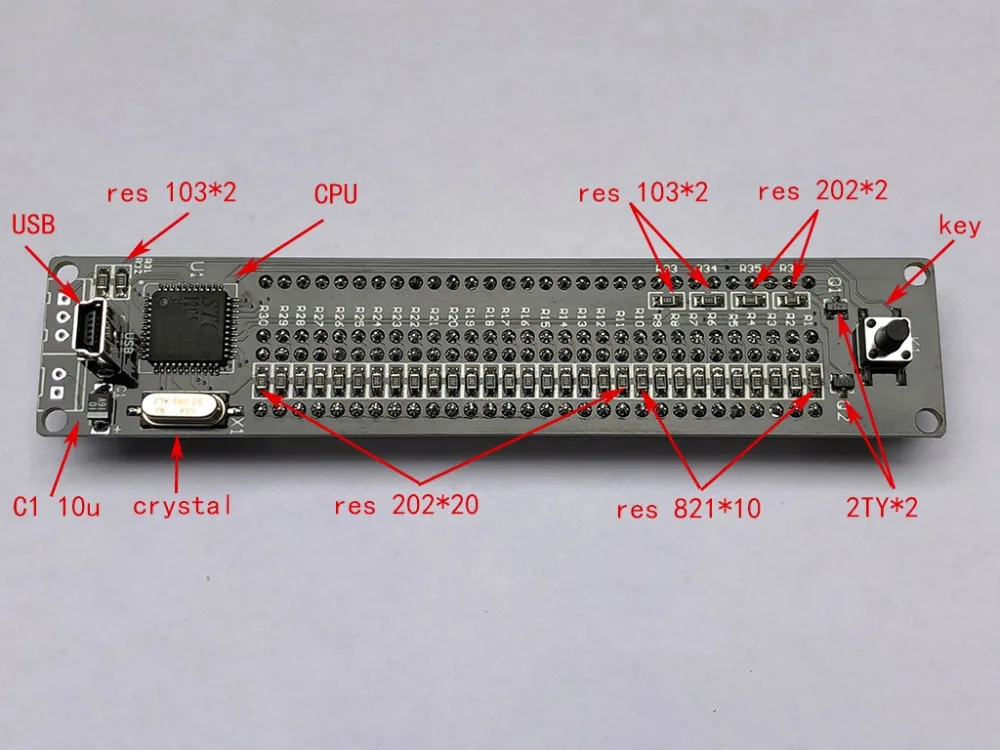

1. Направление чипа, чип «STC» соответствует следующему рисунку;

2. Обратите внимание на USB-интерфейс и направление сварки. Не сваряйте.

3. Танталовый конденсатор C1, Коричневый Горизонтальный + уровень, соответствующий PCB +.

4 светодиодный обозначает положительную сторону соответствующей печатной платы «+»
