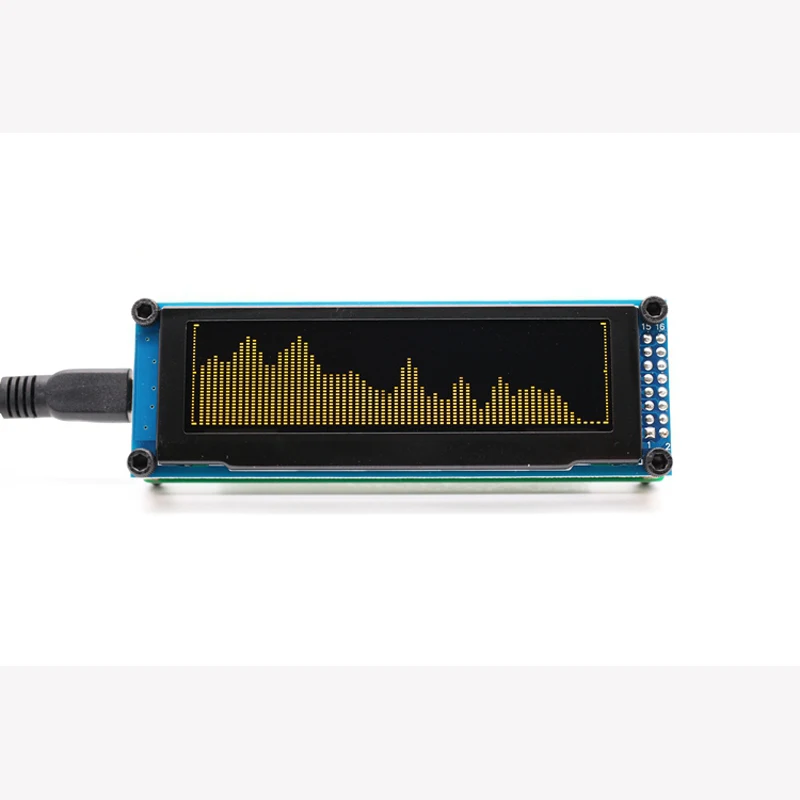

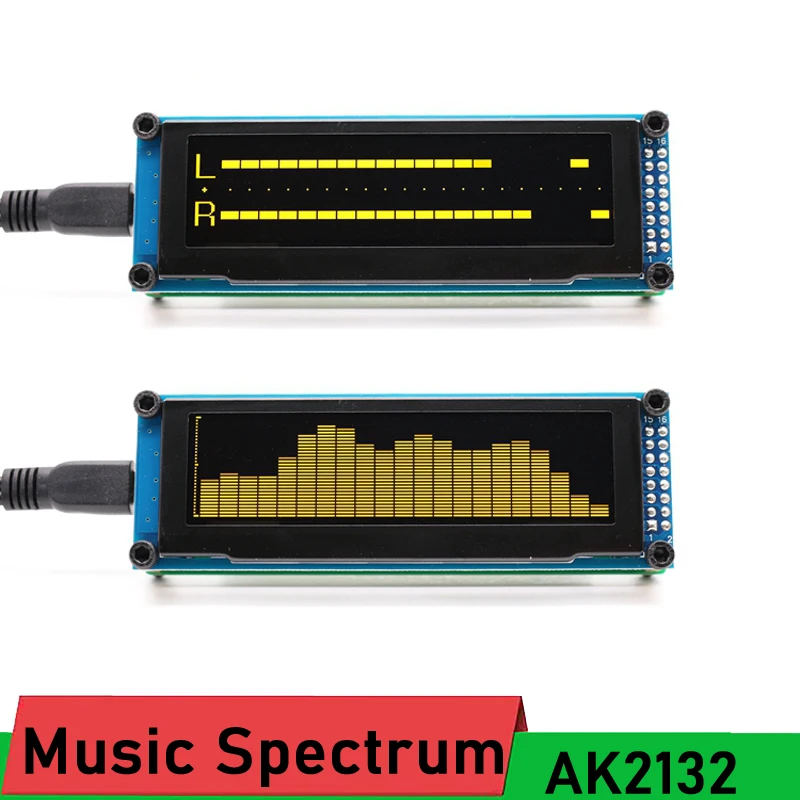

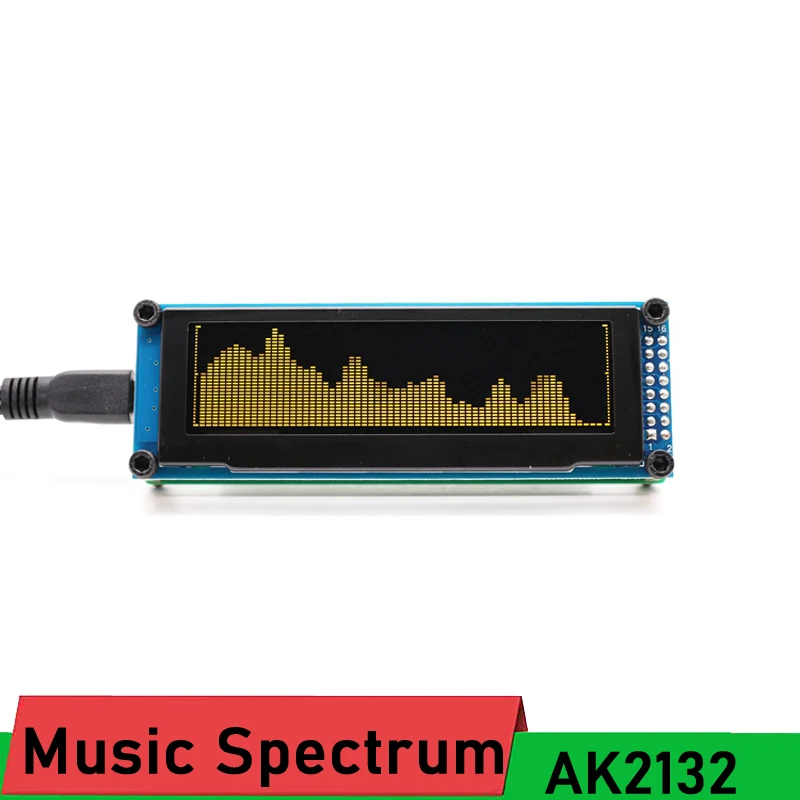

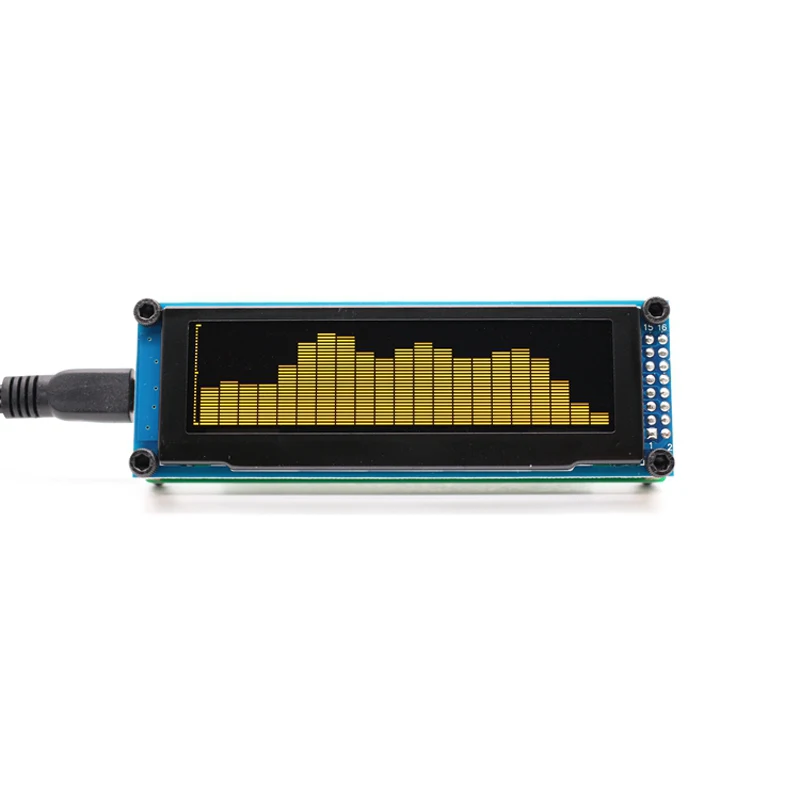

AK2132 OLED дисплей для музыкального спектра анализатор уровня звука Индикатор ритма

AK2132 OLED-дисплей для музыкального спектра, анализатор уровня звука, индикатор ритма, MP3 Усилитель, измеритель УФ, мощность USB Описание: Особенности:


1. С круглым светодиодный дисплей, так как O светодиодный дисплей самосветящиеся характеристики, нет подсветки Модуль, таким образом, дисплей более чистый, чем светодиодный экран!

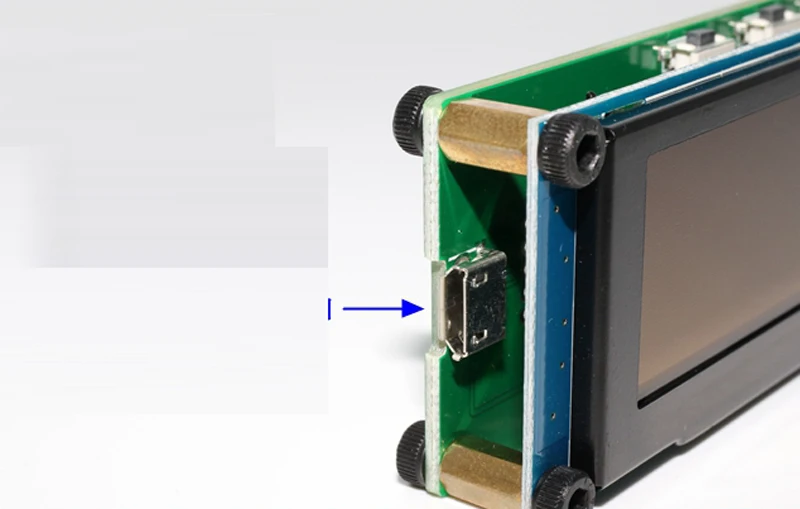

2. Плата поставляется с Micro USB и разъемом для наушников 3,5 мм, резервируя при этом ряд шага гнезда 2,0 мм. Можно напрямую подключить к поверхности сиденья, а также припаять свинцовый провод, чтобы установить его на панель шасси усилителя!
3. Поддержка 32 Гц до 20 кГц точность развертки, и в 10 Гц-20 кГц дальность действия сигнала может быть отображена.
Дизайн диапазона частот 4,21!
5. Спектр основной скорости посадки, максимальное время удержания лампы, максимальная скорость падения лампы может быть отрегулирована отдельно!
6. Имеет два уровня плавного и бездонного режима отображения, обработка AGC
7. С 15 уровнями регулировки яркости, можно включать/выключать индикатор шкалы.

Важное примечание:

1. Источник питания: 5 В/500 мА, максимальная яркость под всем током платы не превышает 450 мА, потребляется выходной ток более 500 мА питания USB,
Эта плата не имеет защиты от полярности мощности, рекомендуется реверсивная полярность,
2. Спектр не повлияет на доступ к аудио оборудованию, усилителю мощности, пожалуйста, независимый источник питания!
3. Если есть неизвестная причина «аномального» состояния, нажмите и удерживайте среднюю кнопку 10s, а затем откройте, чтобы восстановить заводские настройки!

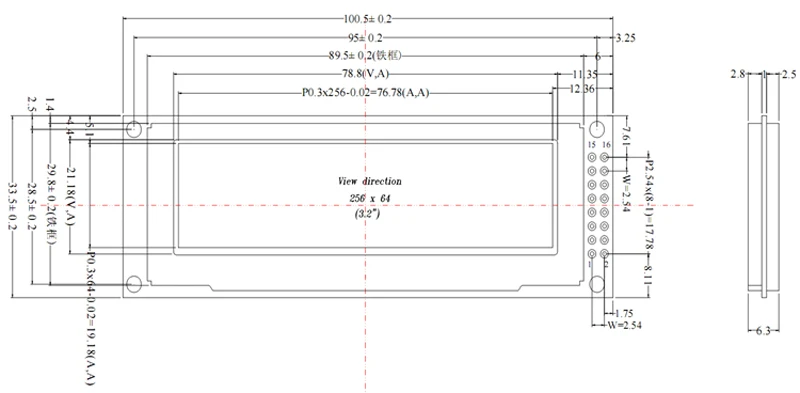

Для выбора размера и отверстия обратитесь к следующей таблице с OLED-дисплеем, чтобы предоставить чертежи!

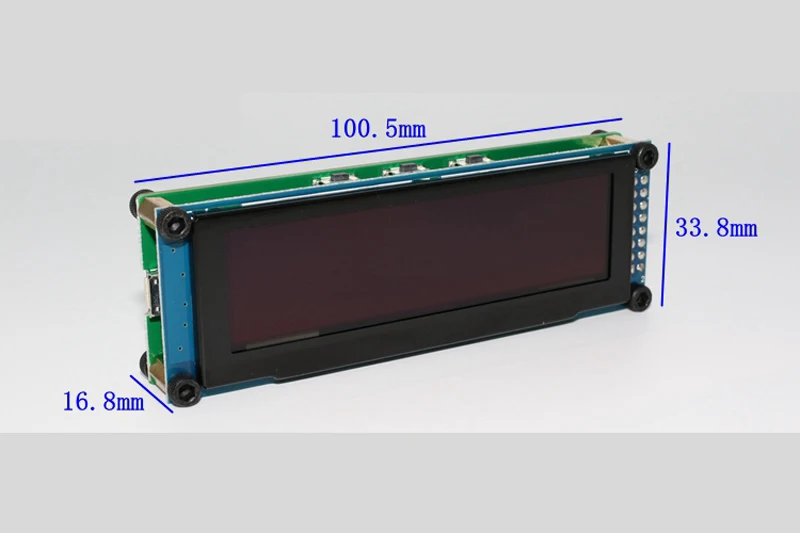

Размер нашей платы и расположение отверстий точно такие же, как на дисплее! Отверстие для винта диаметром 3 мм!

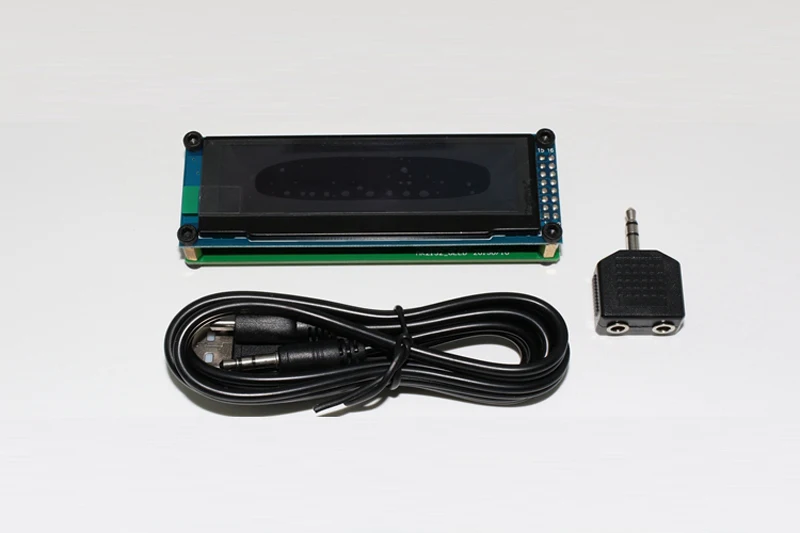

Посылка

1 раз аудио спектр
1 раз аудиокабель 3,5 мм с вилкой

Инструкции по эксплуатации AK2132_OLED:

Особенности:
Модуль bull OLED (поддерживает тот же чип драйвера SSD1322
Экран, 3,1 дюйма или 5,5 дюйма), разрешение x 64.
Быка Поддержка 32 Гц-16 кГц Частота развертки, для того, чтобы обеспечить
Точность каждого диапазона
Быка на скорость падения светильник бар, время выдержки и
Скорость понижения пика
Реальная выходная мощность и плавный выбор выхода.
Яркость полного спектра можно регулировать на 15 уровней.
Программное обеспечение AGC + изгиб пользовательского вывода для обеспечения
Что входной сигнал в большом диапазоне выхода
Идеально
Отображение диапазона частот на заказ гарантирует, что даже
21 сегмент, может полностью отображать диапазон звуковых частот.

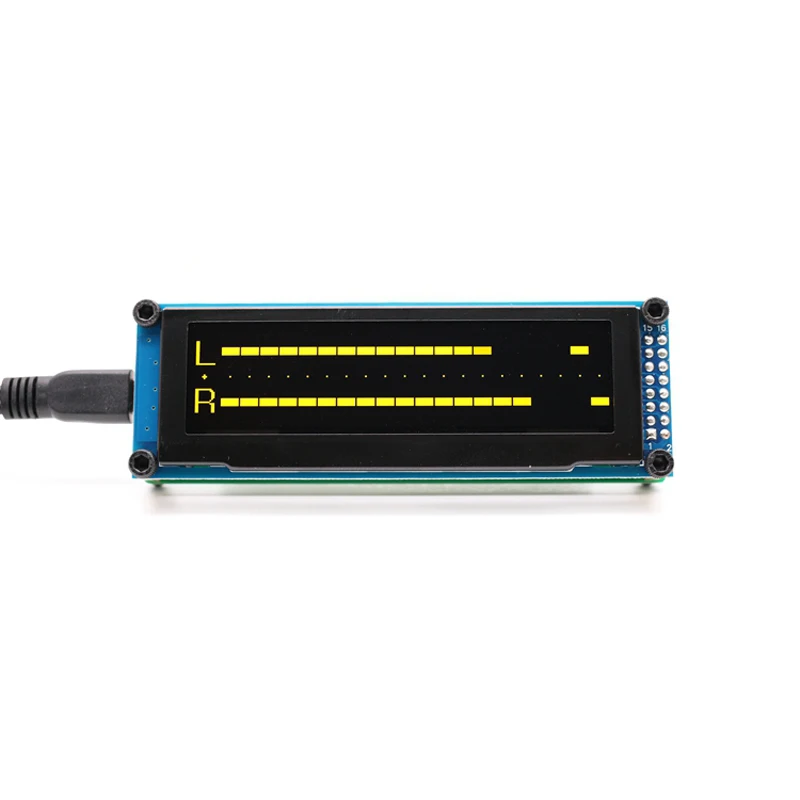

Bull может поддерживать Отображение текущего значения громкости (цифровой дисплей
Или изображение линейки

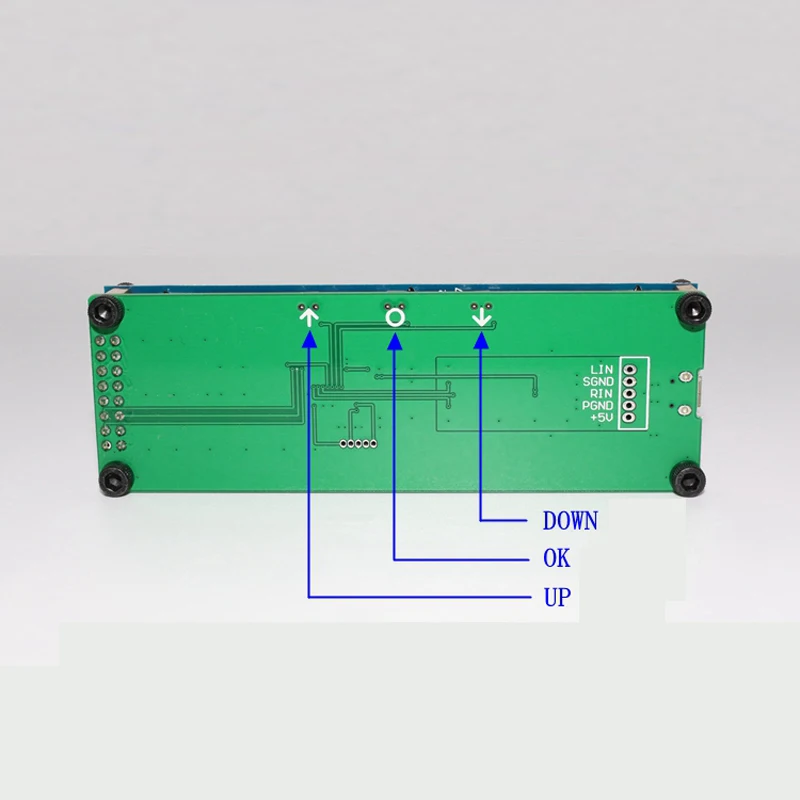

Специальная Эксплуатация:

Нормальный режим:
1. Один щелчок
OK-Покажите линейку на левой стороне или нет
Изменение режима вверх
Изменение режима вниз
2. Двойной щелчок
OK-переключение между real / smooth1 / smooth2
Выход
3. Три щелчка
Дисплей OK - Bottom или нет
4. Четыре щелчка
OK-открытый дисплей громкости или нет
5. Пятикратное нажатие
Ок-при условии открытия громкости
Функция отображения, вы можете переключить номер дисплея или линейку.
6. Композитный ключ
Вверх + вниз + ОК-2 секунды, войдите в экран self-test
Запрограммируйте, нажмите кнопку OK 2 секунды для выхода.
7. Нажмите и удерживайте кнопку
Увеличение яркости.
Уменьшение яркости вниз.

Режим настройки скорости: (в обычном режиме нажмите кнопку на 2
Секунд, чтобы войти, удерживайте кнопку в течение 2 секунд для выхода).
Ок-
A. Скорость падения из светильник бар (15 опционально)
B. Время удержания пика (15 на выбор)
C. Скорость понижения пика (15 на выбор)
D. Выбор вывода (реальный выход/smooth1 / smooth2
Выход)
Включение этих функций.
Увеличивается время ожидания,
Уменьшается время отключения, увеличивается скорость.
Другие функции работы:
Заводской по умолчанию
Ок-10 секунд.
