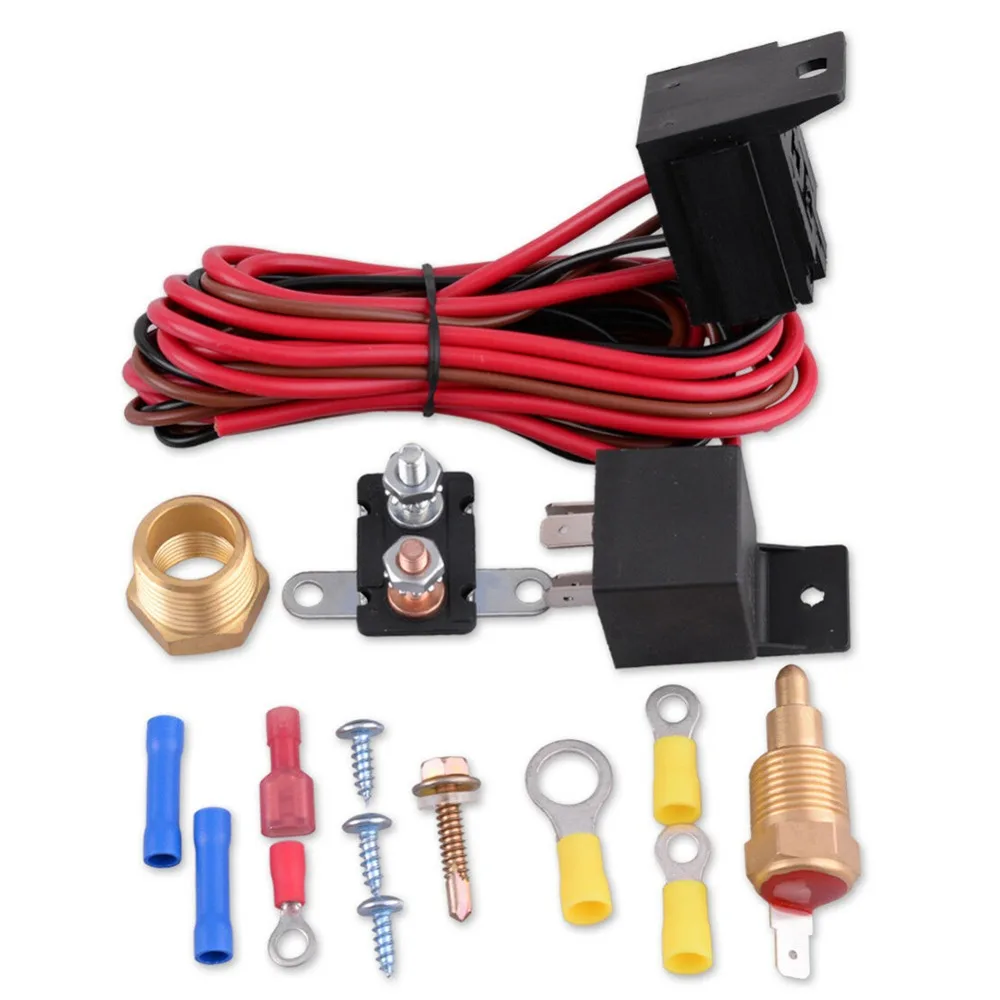

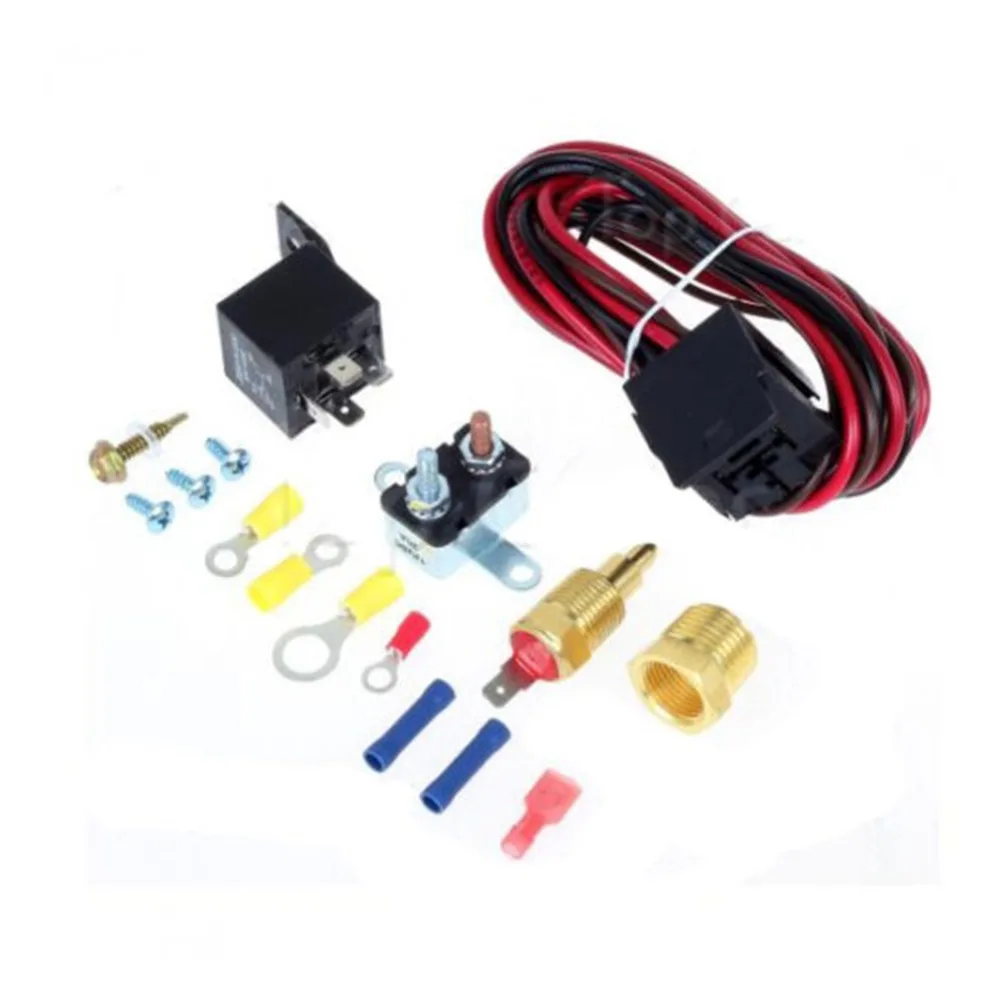

Комплект реле охлаждения двигателя автомобиля термостат датчик переключения

Спецификация:

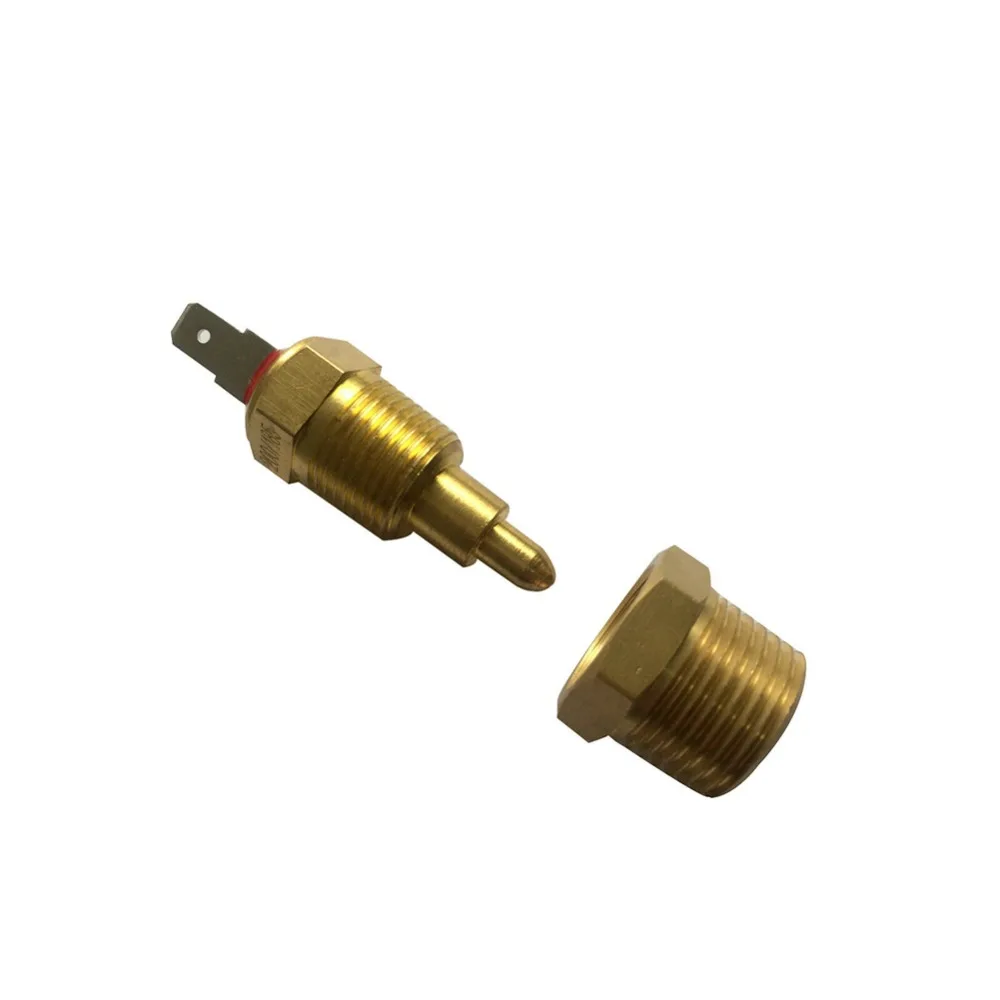

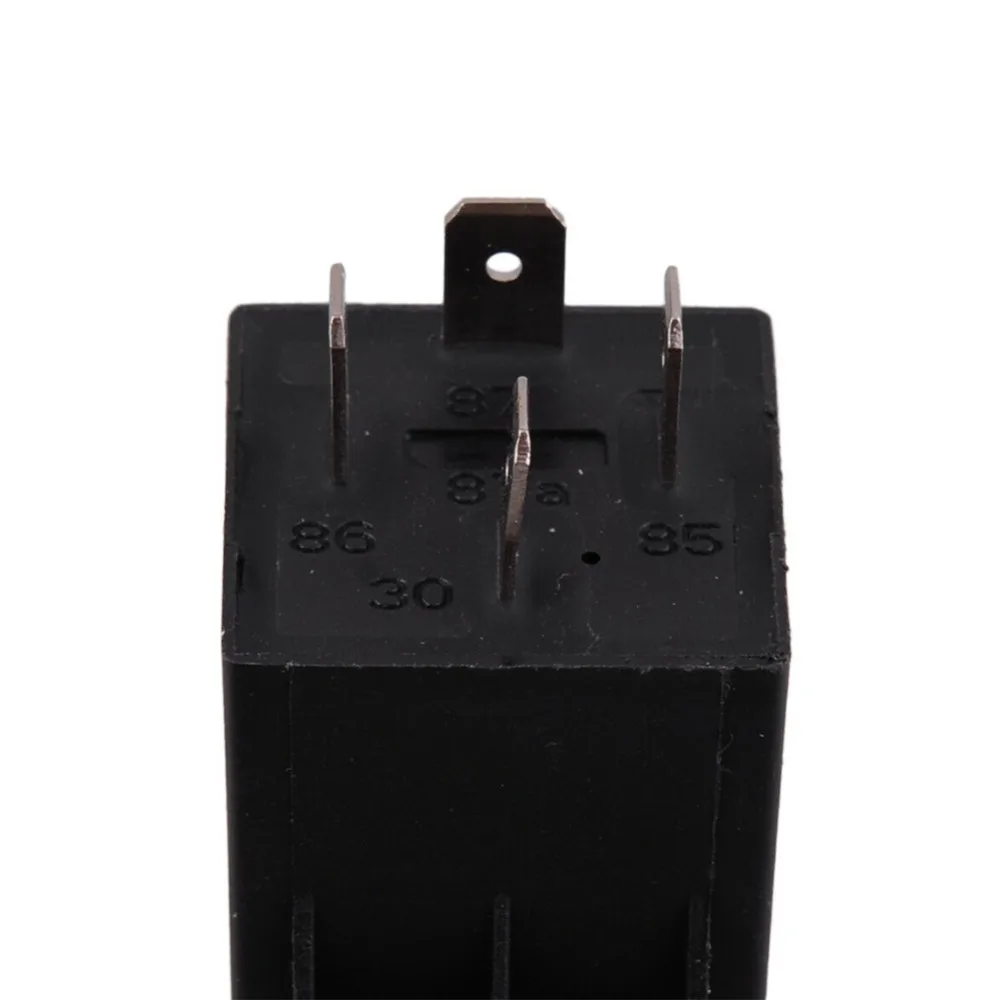

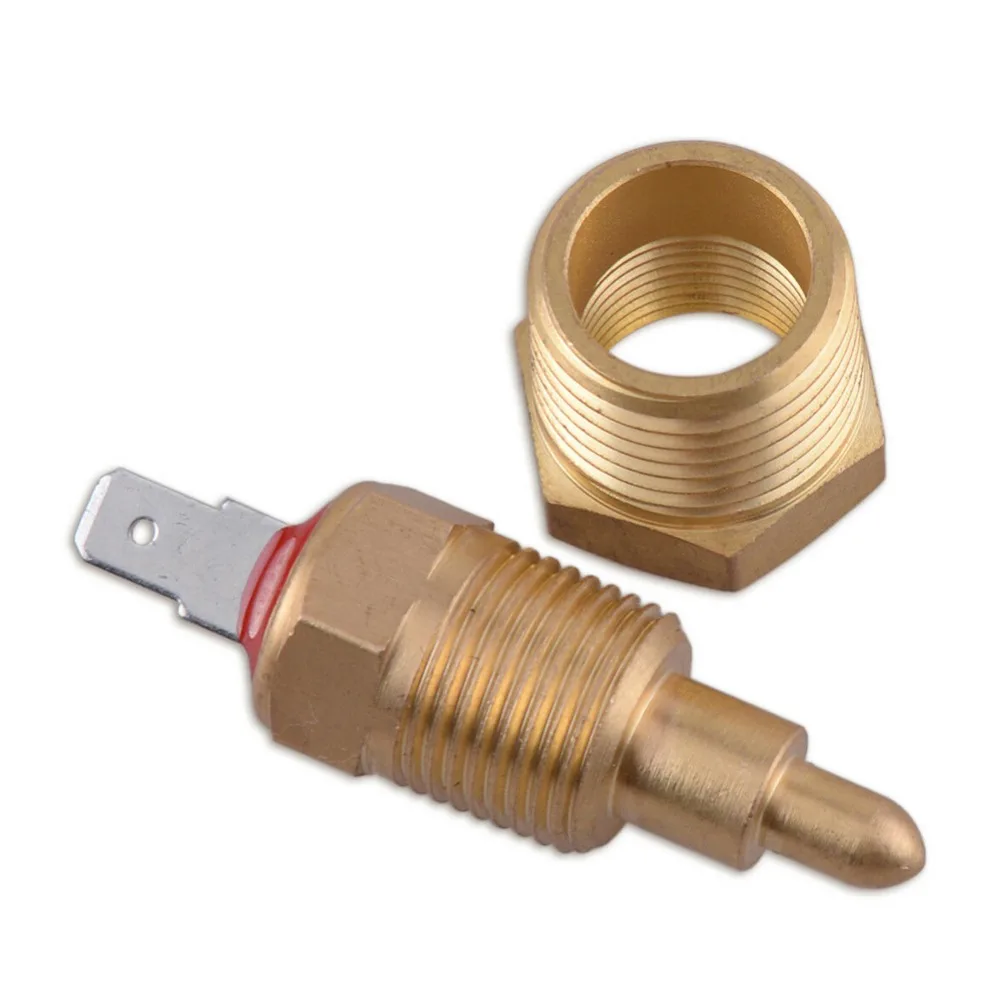

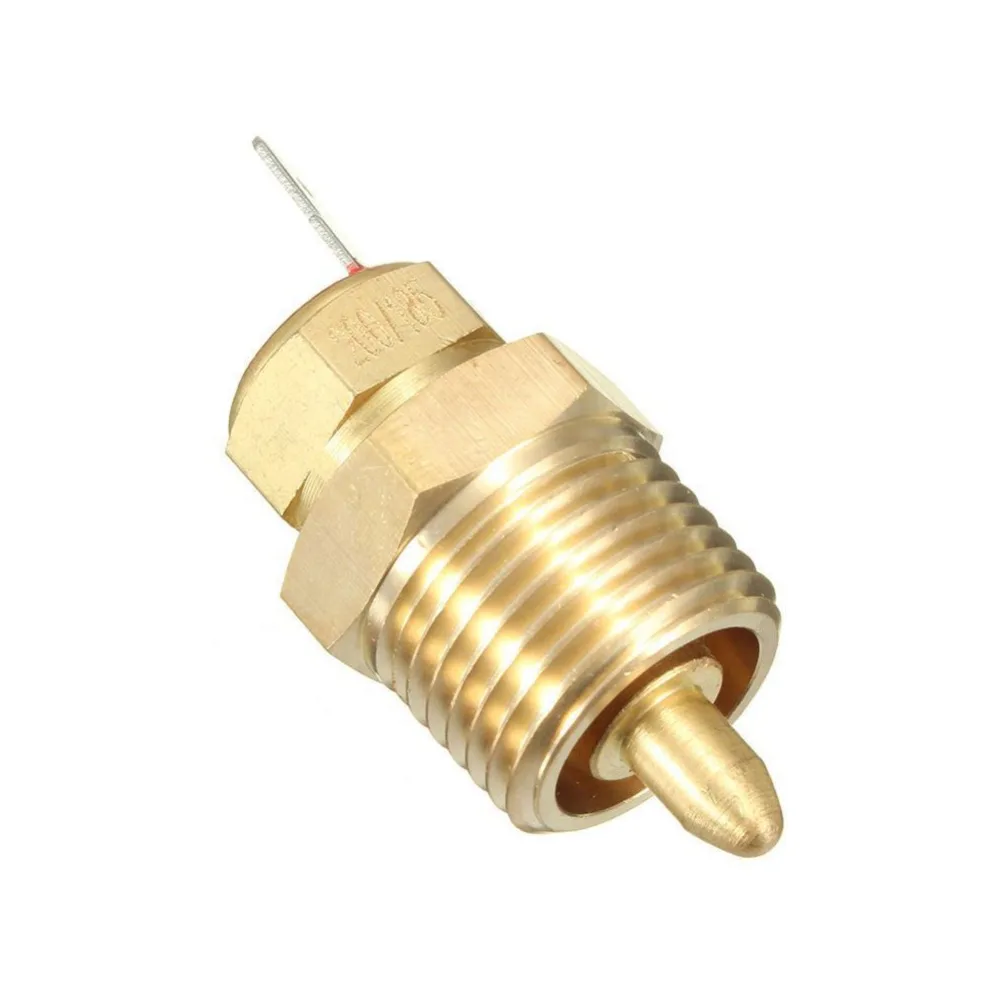

Модель: 467172 100% Новинка! Размер: как на изображении Размер упаковочной коробки: около 16 см (Д) х 12 см (Ш) х 4,5 см (В) Реле: 12V DC 50A, 5 контактов Количество: упаковка одного комплекта Особенности: -Комплект релейных переключателей с электрическим вентилятором 185-170 градусов. -В этот комплект входит все необходимое для подтяжки вашего поклонника. -Этот комплект настроен для включения вашего электрического вентилятора на 185 градусов и отключения на 170 градусов и будет работать с любой системой 12 вольт. Инструкции по установке: 1. Установите реле под вытяжкой в удобном месте как к вентилятору как можно скорее. Примечание: Не используйте ленту или резьбовой компауд на термостате или адаптере. Для правильной работы термостат должен Заземлить втрое резьбы к двигателю, а двигатель должен быть заземлен. 2. Установите термостат в головку или впускной коллектор. Проведите черный провод к термостату и отрежьте до длины. Обжмите красную клемму на черный провод и прикрепите к термостату. 3. Промаршрутируйте и подключите красный провод к вентилятору "+" клемма или провод питания, идущий от двигателя вентилятора, напечатанного "к электрическому вентилятору". Примечание: с помощью этого реле вы можете управлять вентилятором с номиналом до 50 А или двумя вентиляторами, если общий ток для обоих вентиляторов составляет менее 50 АПМ. 4. Установите автоматический выключатель в удобном месте как можно ближе к любому источнику питания (аккумулятору или большой клемме на соленоиде стартера), который вы используете для реле вентилятора. 5. Аккуратно направите красный провод от реле к одному боковому автоматическому выключателю, установленному в шаге 5. Отрежьте до длины и установите с помощью Небольшого Желтого кольцевого терминала. С другой маленькой желтой кольцевой клеммой Возьмите оставшийся красный провод и подключите неиспользуемый пост на выключателе к источнику аккумулятора. Этот провод печатается "к батарее/постоянному горячему" 6. Направьте коричневый провод к выключателю зажигания или выключателю вентилятора в зависимости от того, что будет удобнее. Примечание: 1. (важная) инструкция входит в комплект. Настоятельно рекомендуется Профессиональная установка! 2. Перед оплатой внимательно ознакомьтесь с таблицей размеров. 3. Замеры сделаны вручную, поэтому возможны отклонения на 0,5-1 дюйм.(1 дюйм = 2,54 см) 4. Цвет фактических элементов может немного отличаться от изображений из-за различий в экранах компьютера, спасибо за понимание. Посылка входит: 1x50 AMP реле 1 x Калибр проводки Датчик температуры-1 шт. 1 x автоматический выключатель 1 x Инструкция по эксплуатации Различные разъемы и клеммы
