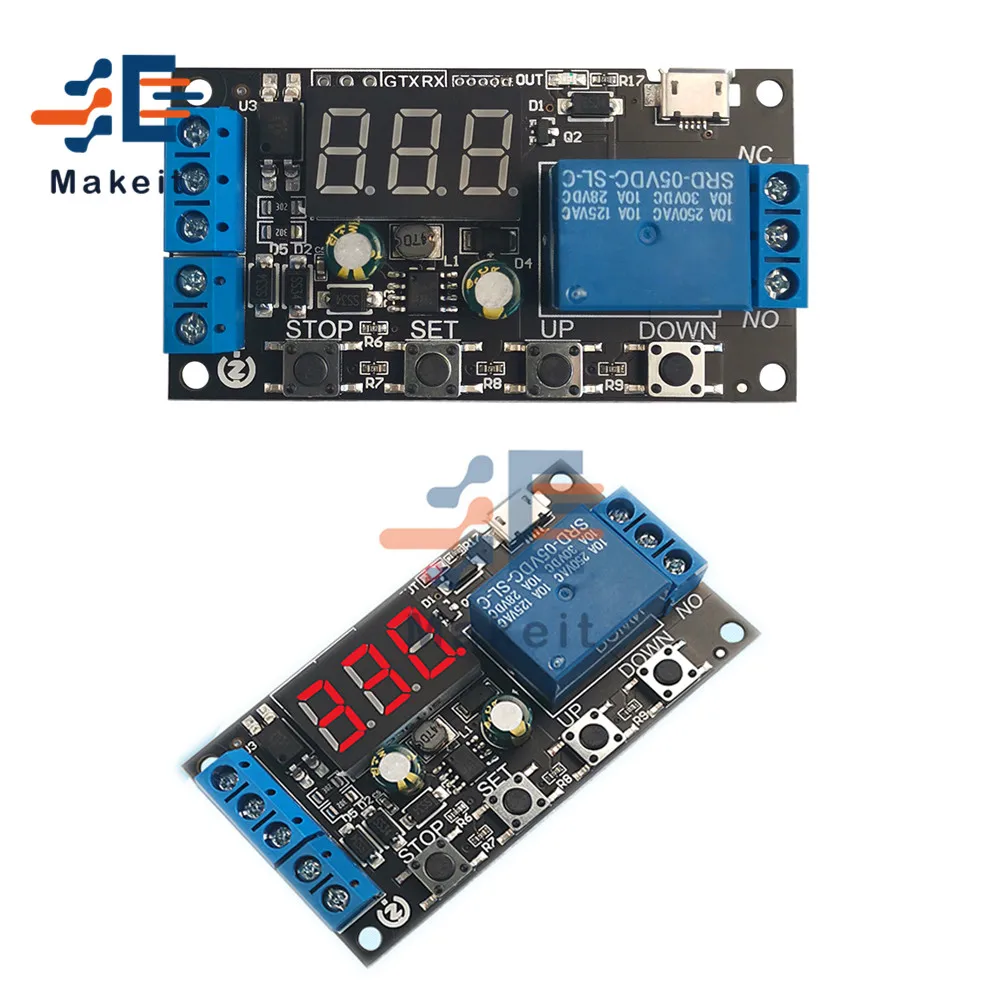

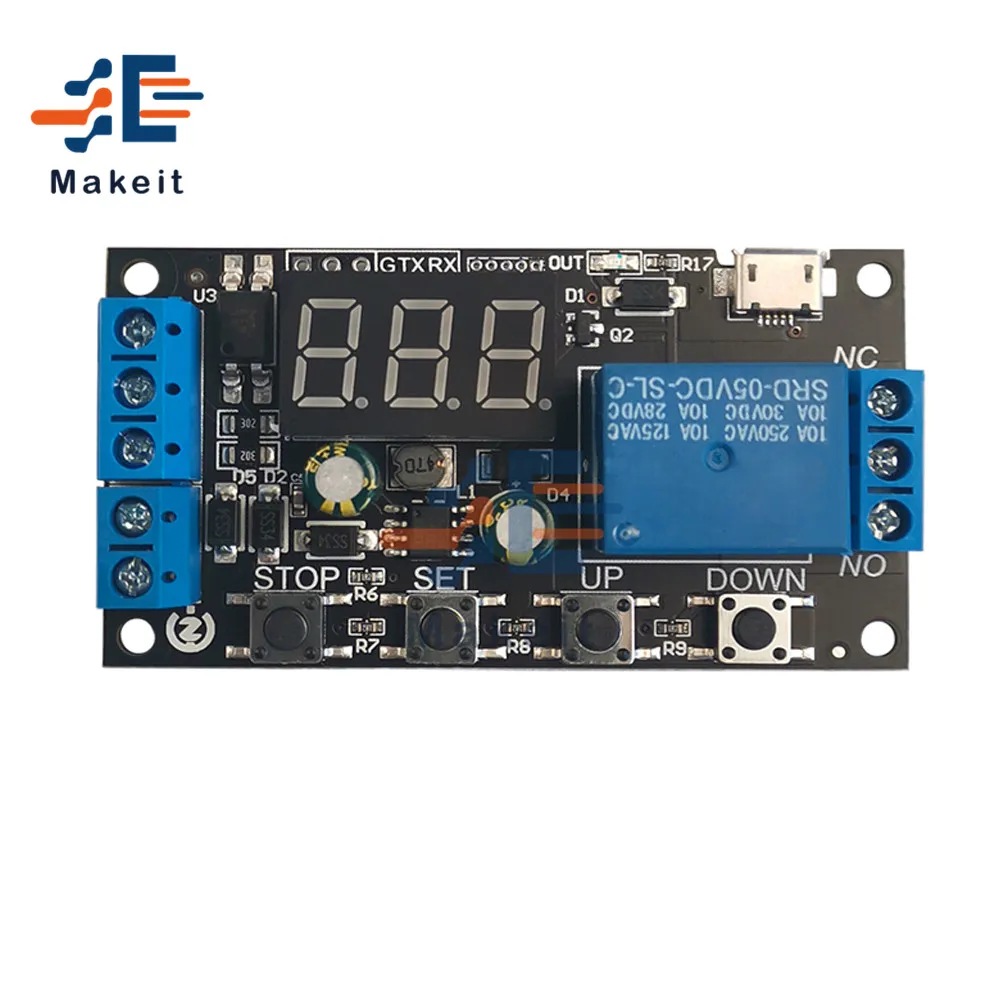

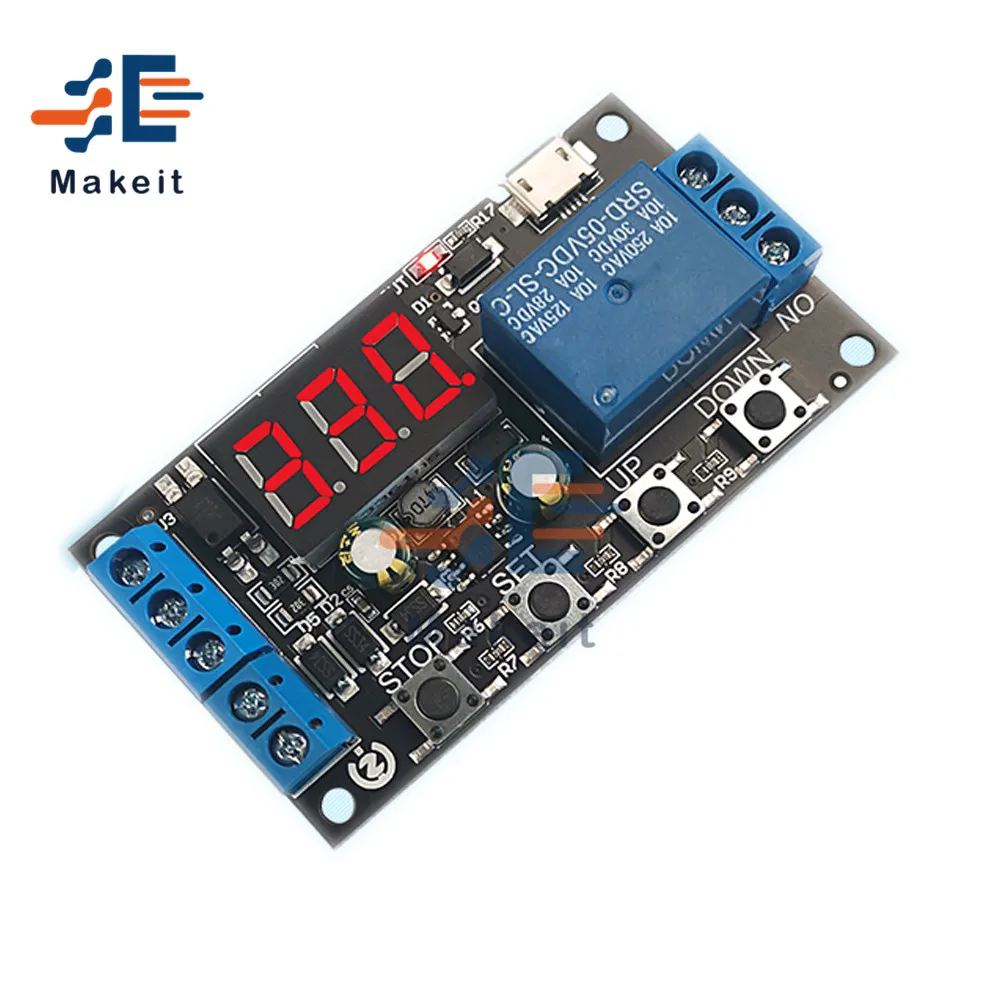

Постоянный ток 5-30V Модуль реле задержки таймера Управление цикл запуска времени

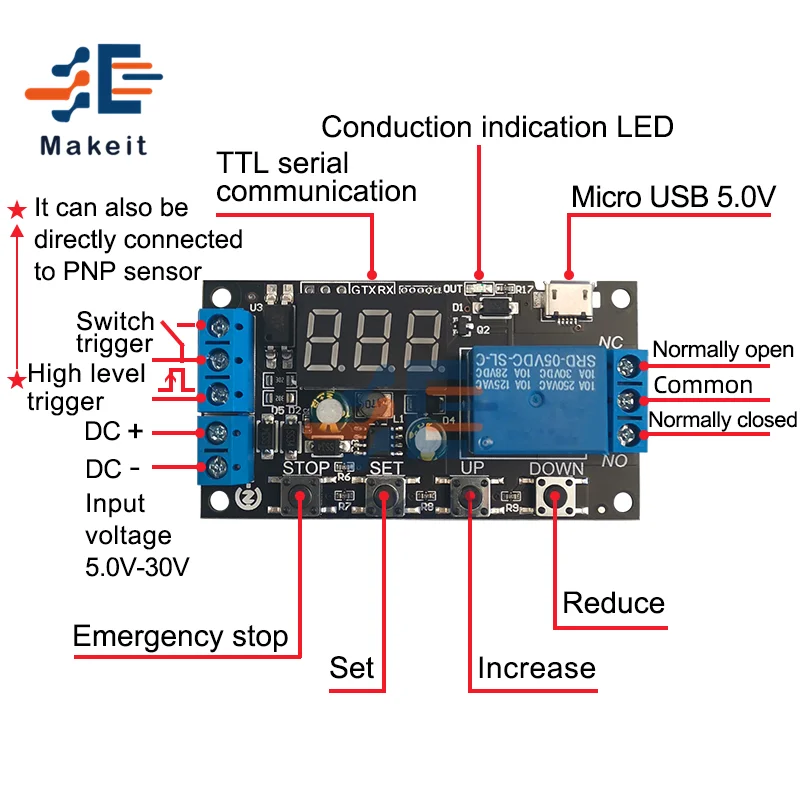

Модуль реле задержки 5-30 В постоянного тока, управление таймером, цикл запуска, переключатель задержки синхронизации, модуль 5 В, 12 В, 24 В, 1 канал, регулируемый релейный модуль Описание: Задержка отключения питания триггер задержки цикла синхронизации один релейный модуль 0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой. Этот продукт прост в использовании и мощный, но покупатели, пожалуйста, внимательно прочитайте инструкции по эксплуатации этого продукта. Это очень практичный продукт. Основные характеристики продукта 1. Широкое напряжение (5 ~ 30 в), большинство оборудования может быть использовано, очень удобно; 2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям; 3. Есть ключевая функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит; 4. Режим сна, после включения, без какой-либо операции в течение 3 минут, автоматически выключает дисплей; Любой ключ для пробуждения; 5. Вы можете установить различные параметры OP, CL, LOP, CLL, CLH, эти параметры взаимно Независимо и отдельно; 6. Новая функция связи последовательного порта, удобная для чтения и установки параметров. 7. Все заданные параметры автоматически сохраняются после отключения питания. Параметры продукта: 1: Рабочее напряжение: 5 В-30 В постоянного тока поддерживает источник питания micro USB 5,0 в; 2: источник сигнала триггера: ①триггер высокого уровня (DC 3,0 V-24V) ① Выключить триггер ③Serial связи триггер 3: Выходная мощность: может управлять оборудованием в пределах постоянного тока 30 В 5А или 220 В 5А переменного тока 4: тихий ток: 20 мА Рабочий ток: 50 мА 5: Услуги срок службы: Более 100000 раз; Рабочая температура: -40 ~ 85 ℃; Размер: 69*38*17 мм 6: с изоляцией оптопары, улучшенной способностью анти-помех, печатной платой промышленного класса, Установите параметры навсегда после отключения питания НАВСЕГДА памяти. Особое внимание: релейный выход-это пассивный контакт, незаряженный выход, который контролирует функцию ВКЛ-ВЫКЛ линии. Режим работы 1. Режим без запуска: P00: после того, как модуль будет заряжен, реле будет отключено время CL, и реле начнет P01: после включения модуля, реле включено для времени OP, и реле выключено P02: Нет необходимости триггера сигнала после включения питания, реле включено для времени OP, и реле выключено для времени CL, Цикл вышеуказанных действий; Количество циклов (ЛОП) может быть установлено; Когда цикл закончен, держите реле выключенным; P03: Нет необходимости триггера сигнала после включения, CL время, когда реле выключено, время OP, когда реле включено, Цикл вышеуказанных действий; Количество циклов (ЛОП) может быть установлено; Когда цикл заканчивается, держите реле включено; 2. Режим, который должен быть запущен: P04: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, сигнал Срабатывание снова недопустимо P05: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, сигнал Триггер снова для повторного использования P06: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, сигнал Сброс запускается снова, реле отключено, и время останавливается PO7: после срабатывания сигнала, реле отключено для времени CL, и затем реле включено P08: после срабатывания сигнала, реле отключено для времени CL, реле включено для времени OP, и время завершено После этого отключите реле; Другой сигнальный триггер в цикле недействителен P09: после срабатывания сигнала, реле отключено для времени CL, реле включено для времени OP, и время завершено После этого отсоедините реле; Есть сигнал для запуска в цикле и повторной синхронизации P10: после срабатывания сигнала, реле отключено для времени CL, и реле включено для времени OP, а затем петля Вышеуказанное действие, Дайте сигнал снова в цикле, восстановите Начальное состояние, остановите время; Количество циклов (LOP) может быть установлено; Цикл заканчивается, держите реле на P11: после запуска сигнала, реле включено для времени OP, и реле выключено для времени CL, а затем цикл Вышеуказанные действия дают сигнал снова в цикле, восстанавливают исходное состояние, останавливают время; Количество циклов (LOP) может быть установлено; Цикл заканчивается, держите реле выключенным P12: после запуска сигнала, реле включено для времени OP, и реле выключено для времени CL, а затем цикл Вышеуказанное действие, сигнал снова недействителен в цикле; Количество циклов (LOP) может быть установлено; Цикл заканчивается, держите реле выключенным P13: Функция удержания сигнала, если есть сигнал триггера, таймер очищается, и реле остается включено; Когда Когда сигнал исчезнет, реле будет отключено после синхронизации OP; Во время времени, если есть сигнал снова, время будет очищено P14: Функция удержания сигнала, если есть сигнал триггера, таймер очищается и реле остается отключенным; Когда Когда сигнал исчезнет, реле будет включено после синхронизации CL; Во время времени, если есть сигнал снова, время будет очищено P15: после срабатывания сигнала Реле выключено в течение времени L ~ H (например, L = 10, H = 15, затем реле выключено Время включения-это случайное число между 10-15 секундами, L и H установлены в 0,0-99,9 секунды, и H больше или равен L), реле будет включено после окончания времени выключения. Диапазон времени и как выбрать: Диапазон времени: 0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой Как выбрать диапазон времени: После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации; XXX. Десятичная точка находится в том месте, а диапазон времени-от 1 секунды до 999 секунд Запятой X X.X находится в десять место, диапазон времени: 0,1 секунды, чтобы 99,9 во-вторых X.X.X. десятичные точки горят, диапазон времени: от 1 минуты до 999 минут Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой в десятки тысяч место, и цифровая трубка отображает 03,2. Описание параметра: OP on time, CL off time, LOP cycle times (1-999 раз, "---" означает бесконечную петлю). Параметры используются только в режиме P15: CLL время закрытия случайное число нижний предел (O-99.9) (единица S), CLH время закрытия случайное число верхний предел (0-99,9) (единица S) Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, время ON time OP составляет 5 секунд в PO1, и пользователь хочет переключиться в режим PO2, затем при входе PO2 для установки соответствующих параметров, OP также будет 5 секунд; На главном интерфейсе (display 000), короткое нажатие кнопки SET, он отобразит OP (CL, LOP) и соответствующее время XXX; Если в режиме есть только OP (например, mode PO1), короткое нажатие кнопки SET будет отображать только OP и соответствующее время; Если есть OP, CL, LOP в режиме (например, mode PO2, PO3), короткое нажатие кнопки SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время; После настройки режима вы можете легко просмотреть параметры, установленные в режиме тока, одним нажатием кнопки set на главном интерфейсе, что очень удобно! Метод настройки параметров 1. Сначала Определите режим работы модуля; 2. В соответствии с режимом работы модуля, в главном интерфейсе (когда модуль включен, текущий Рабочий режим будет мигать Режим работы (по умолчанию режим PO1), затем введите основной интерфейс, «нажмите кнопку SET в течение 2 секунд, а затем отпустите», чтобы войти в интерфейс выбора режима, короткое нажатие кнопок вверх и вниз, чтобы выбрать режим, который нужно установить (PO0 ~ P15); 3. После выбора режима, который будет установлен (например, PO3), нажмите кнопку set, чтобы установить соответствующие параметры, затем Заданные параметры будут мигать (OP on time, CL off time, LOP cycle times ("---" представляет бесконечные циклы), отрегулируйте значение параметра вверх и вниз, поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение на 1 единицу); После установки значения параметра, Короткое нажатие на кнопку STOP, чтобы выбрать запятой позиции, выберите диапазон времени (соответствующего времени 0,1 во-вторых до 999 минут); короткое нажатие кнопки SET, чтобы задать текущий режим, следующий параметр, процесс такой же, как и выше; 4. P15 режим, после выбора режима, который нужно установить, короткое нажатие кнопки набора, чтобы установить соответствующие параметры, это Когда заданный параметр будет мигать (нижний предел времени отключения CLL, верхний предел времени отключения CLH), отрегулируйте значение параметра вверх и вниз, поддержка нажмите и удерживайте кнопку (быстрого увеличивать или уменьшать) и короткое нажатие (увеличивать или уменьшать от 1 единицы), диапазон времени (соответствующего времени 0,1 во-вторых ~ 99,9 секунд); Короткое нажатие кнопки SET для установки следующего параметра текущего режима, процесс такой же, как и выше; 5. После установки параметров выбранного режима, нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, в данный момент установлен режим Он будет мигать, а затем вернуться к основному интерфейсу, установка параметров успешна, очень просто! Основной интерфейс: отображение «000» (без запятой), когда модуль не работает, и модуль работает Есть Десятичная точка ниже, очень ясно! Интерфейс выбора режима: удерживайте нажатой клавишу SET для входа, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу очень просто! Введение в Протокол регистрации: Протокол принимает интерфейс передачи последовательного порта TTL, протокол связи MODBUS-RTU протокол. Этот продукт поддерживает только функциональные коды Ox03, Ox06, Ox10. Скорость передачи данных составляет 9600, а формат связи-n,8,1. Адрес колеблется от 1 до 255 (начальный по умолчанию-1, 0-это адрес трансляции). Данные в одном адресе регистра-это данные двойного байта. Функция остановки расширения Режим включения модуля: 1. ВКЛ: модуль допускается проводить во время проводимости OP; 2. Выключено: модуль не включается и всегда выключается; Короткое нажатие кнопки СТОП на главном интерфейсе для переключения между включением и выключением, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия модуля) режим сна: 1. C-L режим сна: в течение трех минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, программа Нормальная работа; 2. Обычный режим O-d: цифровая трубка всегда на дисплее; Нажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите ее для переключения между C-L и O-d состояниями. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. Посылка включает в себя: 1 × модуль реле задержки
