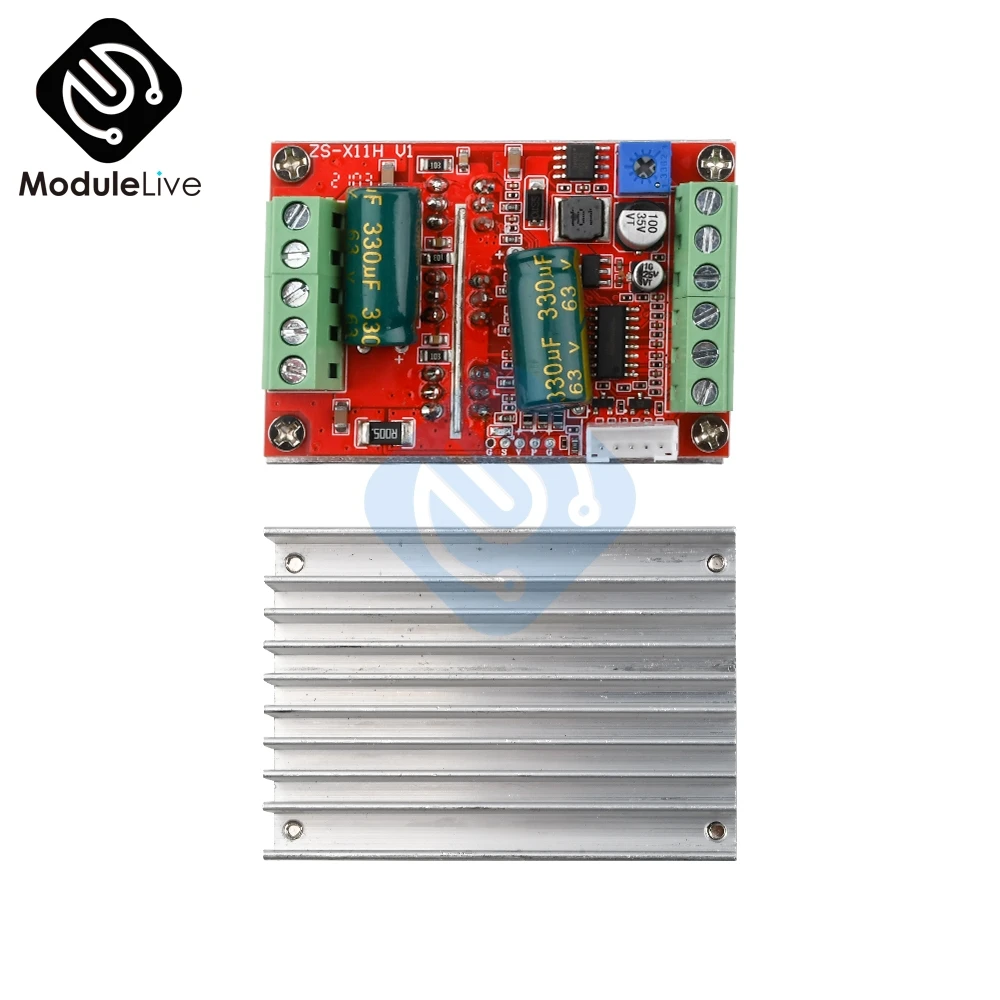

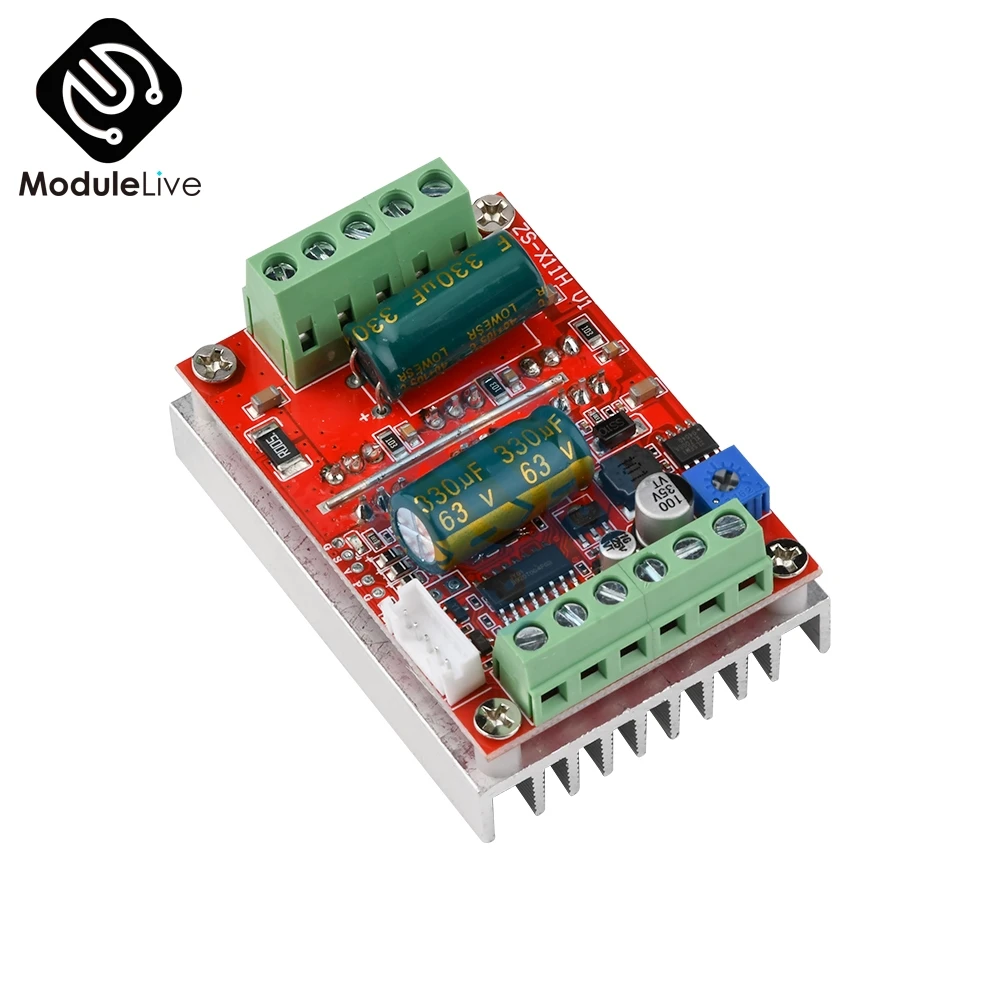

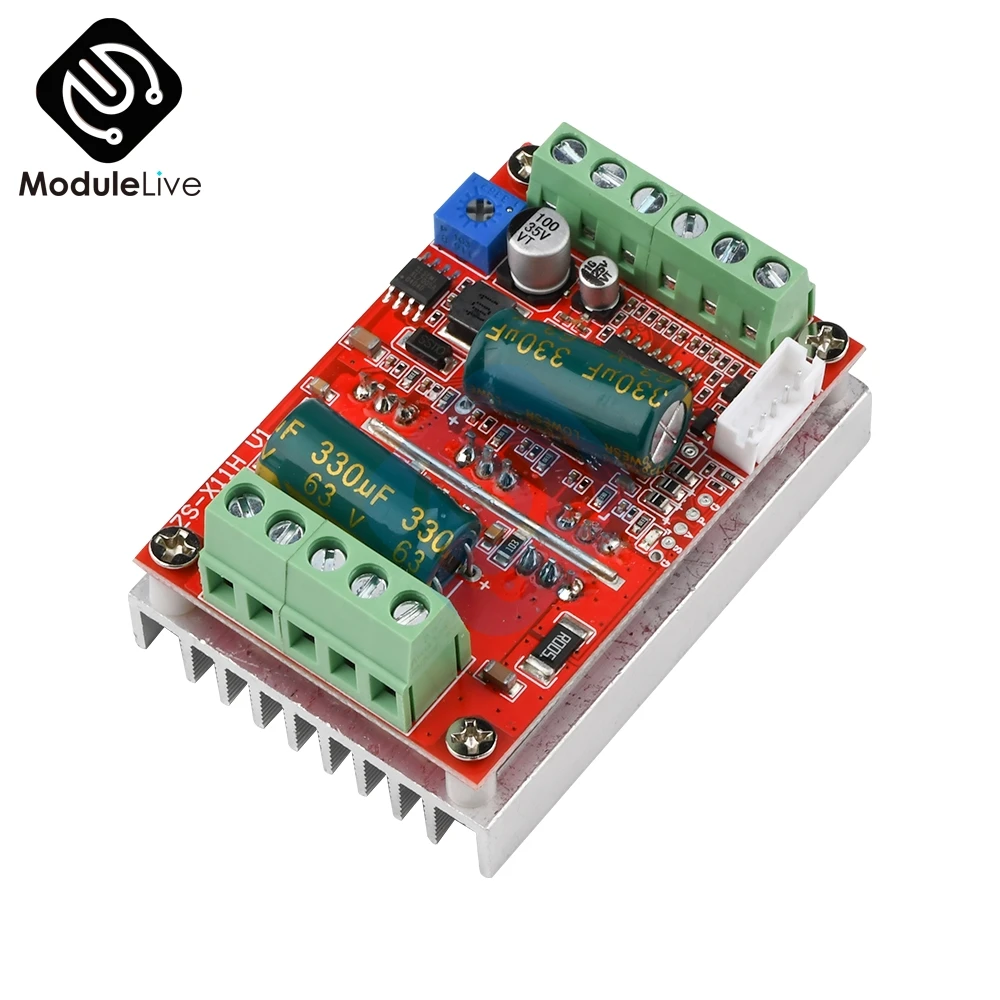

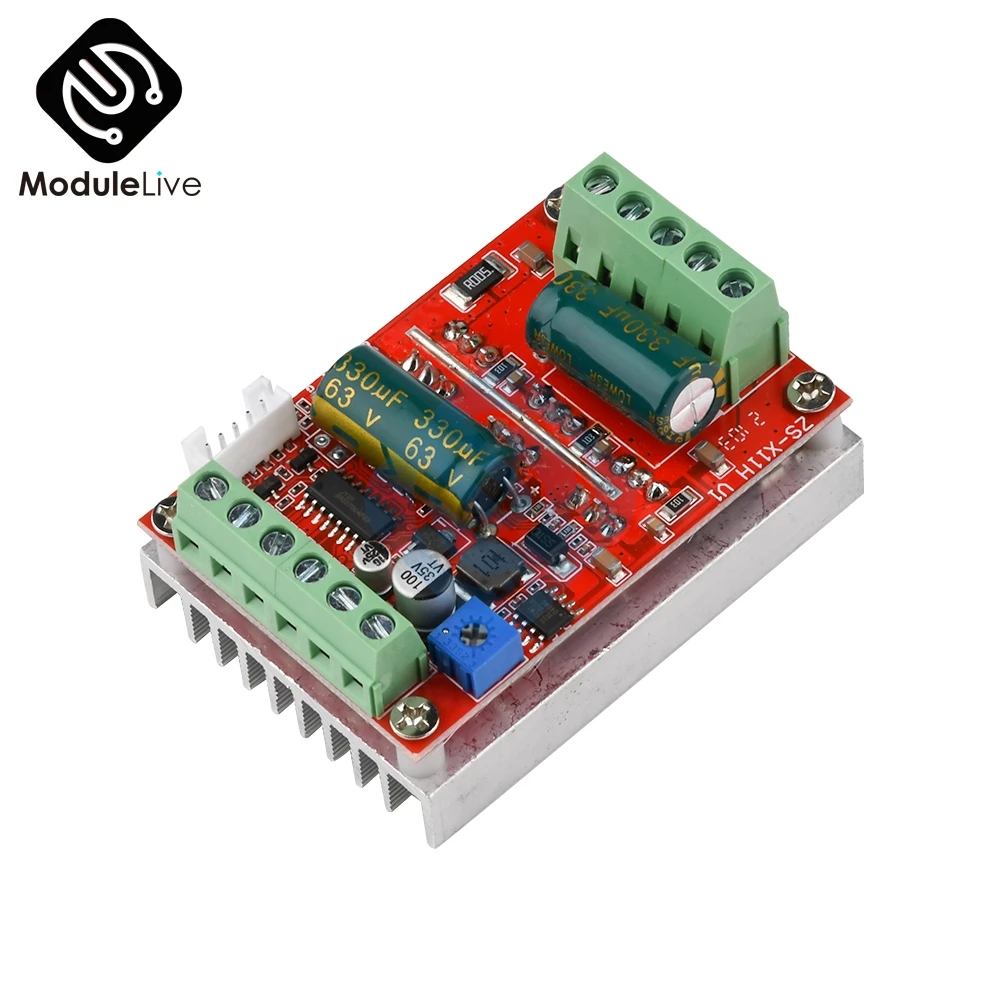

DC 6V 60V 400W BLDC трехфазный бесщеточный контроль двигателя постоянного тока ler PWM

DC 6V 60V 400W BLDC трехфазный бесщеточный контроль двигателя постоянного тока ler PWM

Примечание: Этот Привод представляет собой трехфазную бесщеточную контрольную панель постоянного тока, которая требует, чтобы Двигатель работал нормально

Этот привод подходит только для бесщеточных двигателей постоянного тока и Холла с электрическим углом 120 градусов

Абсолютно новое обновление BLDC широкое напряжение 6-60 в Высокая мощность 400 Вт DC трехфазный бесщеточный с контроллером зала, поддержка PLC 0-5 в аналоговое управление, поддержка PWM до 0-5 в управление
Напоминание: ребенок является самостоятельным продуктом компании. Схема схемы не предоставлена. Пожалуйста, поймите, что антикопировальная часть доски Guanjian IC была отполирована. Если вы возражаете, не снимайте
Специальные инструкции по входу внешнего сигнала:

1. Когда сигнал PWM вводится с терминала основной платы (необходимо удалить колпачок перемычки на плате), он также преобразуется в сигнал 0-5 В, а затем входит в основное управление. Поэтому также требуется амплитуда и частота. Внешний источник сигнала дает сигнал PWM в первую очередь. Установите сигнал 0 в течение короткого времени, чтобы сделать сброс Главного управления для улучшения стабильности определения сигнала PWM.
2. Когда Аналоговое количество Входное, вы можете использовать бортовой потенциометр для разделения напряжения и регулировки скорости, например, внешний аналоговый сигнал 0-5 В от терминала (необходимо снять колпачок перемычки на плате)
3. Вращение вперед и назад и тормоз соединены с 5 В через переключатель, который является высокоуровневым эффективным, а внешний MCU также может давать сигналы высокого уровня. Передний ряд проводных терминалов является слабым сигналом тока, непосредственно входящим в MCU master control, и не может быть тронут или тронут к высокому напряжению и сильному току.

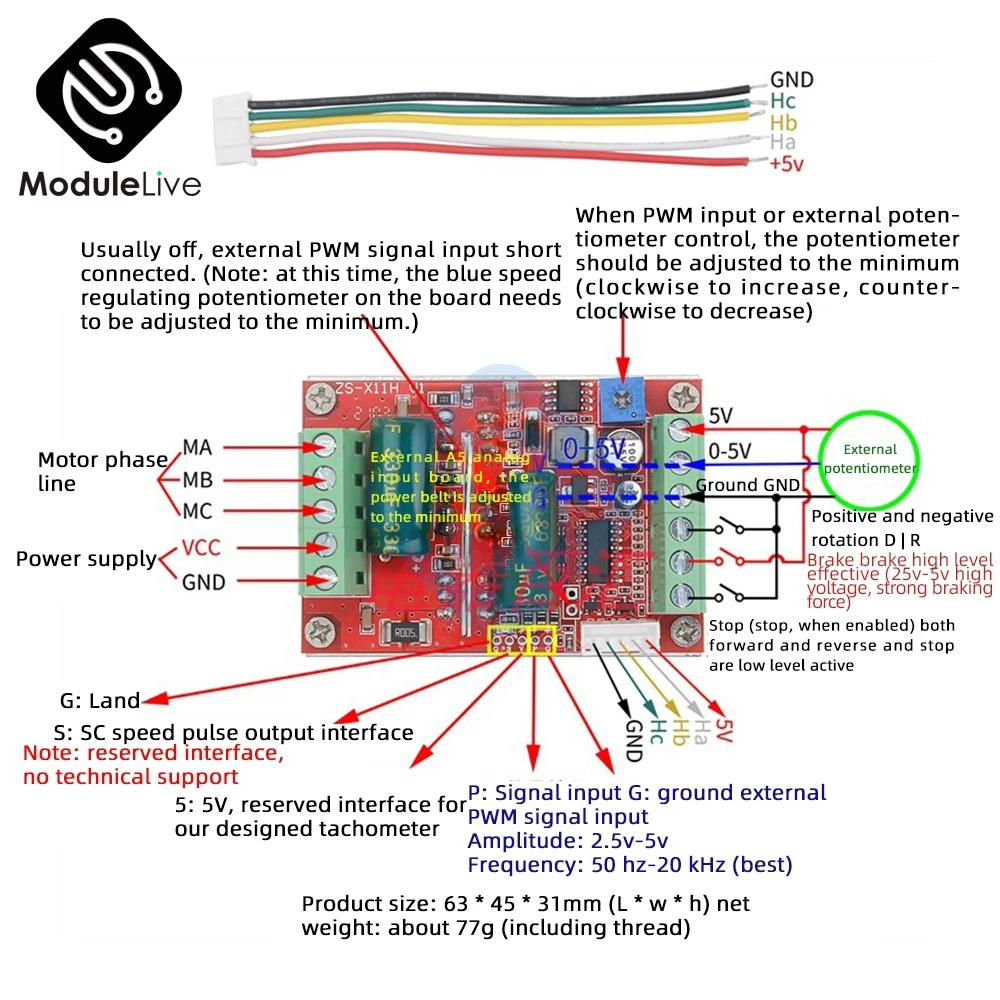

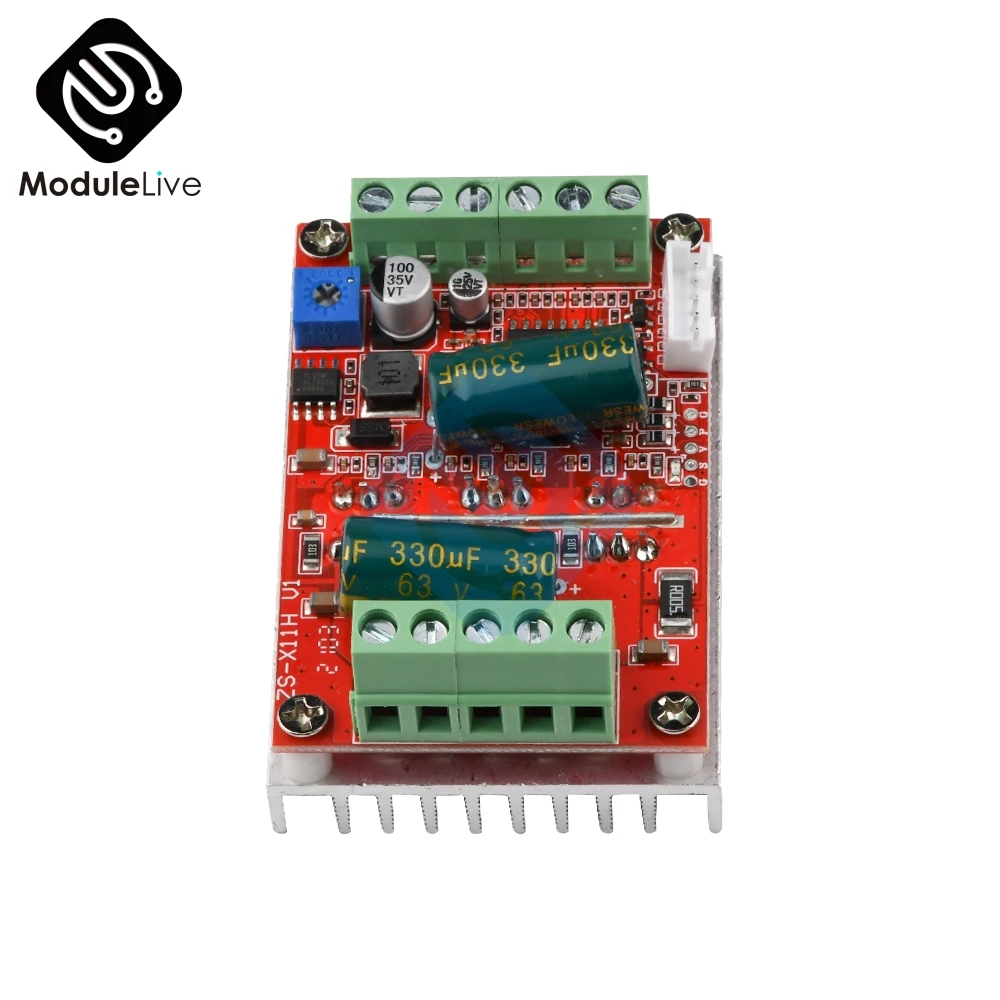

Описание интерфейса:

1. MA MB MC выход линии фазы подключен к двигателю
2. 5 В GND Материнская плата поставляется с блоком питания 5 В (может быть внешним питанием, ток не превышает 50 мА)
3. VCC GND основной источник питания (внешний источник питания постоянного тока)
4. Выход импульсного сигнала скорости SC (только интерфейс защищены, техническая поддержка отсутствует)
5 управление направлением, интерфейс управления вперед и назад (высокий уровень является эффективным, внешний переключатель может быть подключен)
6. Контроль скорости контроль скорости входной сигнал (Встроенный потенциометр для контроля скорости также может быть внешне подключен к аналоговому количеству 0-5 В, поддержка PWM до 0-5 входного сигнала для контроля скорости)

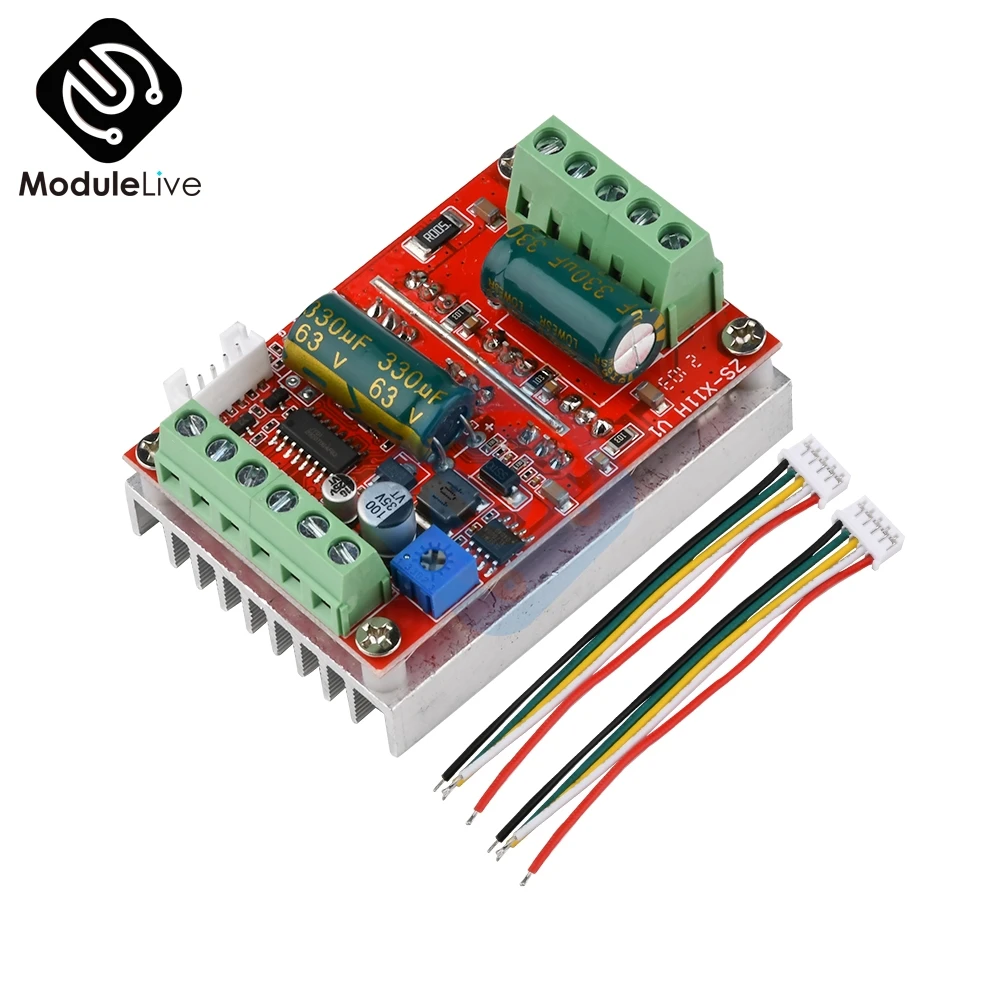

7.Ha Hb Hc + 5V GND зал сигнала входной мощности интерфейс, как правило, двигатель с Холлом имеет 5 соответствующих проводов
Технология полного чипа, стабильная производительность, с положительной и отрицательной функцией тормоза

Инструкции по отладке: Пожалуйста, включите тест-машину после чтения и понимания, это очень важно, очень важно, очень важно!

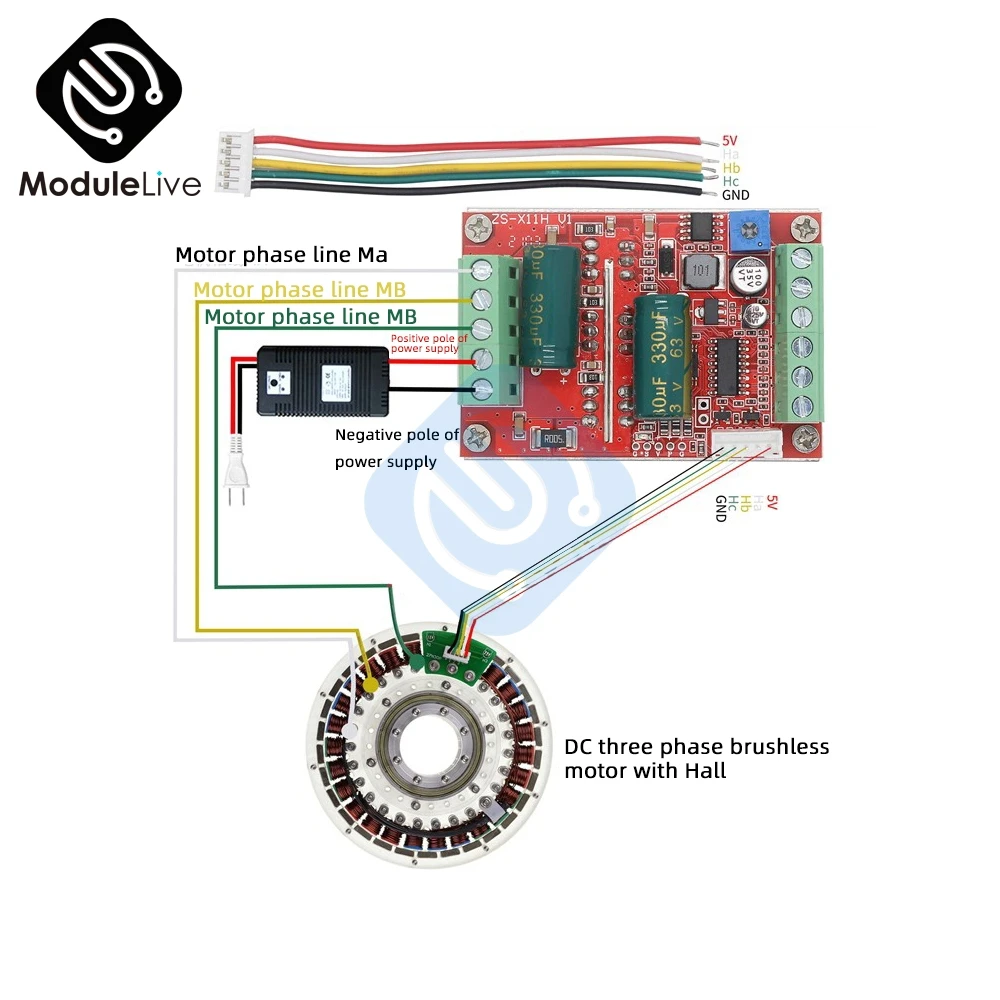

После получения платы драйвера проверьте, может ли интерфейс соответствовать интерфейсу вашего бесщеточного двигателя.

1. Обычно 5 кабелей Холла или интерфейсов на бесщеточных двигателях, два из которых являются линиями питания Холла и три-сигнальными линиями Холла для различия, особенно линии электропитания Холла (линии электропитания Холла обычно используют красные и черные линии, или нет, Я не знаю, как найти способ найти производитель моторов.) Не совершайте ошибку. Три сигнальные линии зала, как правило, отмечены abc. Есть также три порта ha, Hb, Hc и аналогичные символы на приводной плате, которые соединены друг с другом.

2. На двигателе также есть трехфазные линейные интерфейсы на трех толстых фазовых линейных приводных платах. Они отмечены MA MB MC и аналогичными символами. Они также подключены соответственно. После подтверждения основной источник питания может работать нормально. (Если интерфейсы правильно отображены в соответствии с этикетками, мощность не будет работать, и возможность нестандартных этикеток производителя или других причин не исключена, пожалуйста, выполните следующие 3 определения интерфейса не ясно для отладки)

3. Если вы не уверены в определении мотора фазовой линии и линии холла, вы можете произвольно подключить трехфазные линии двигателя и интерфейс фазовой линии привода, И в то же время Подключите три сигнальные линии Холла к интерфейсу Холла на приводной плате (Но два блока питания вы должны найти способ узнать и подключить провода, помните!) затем, когда мощность включена в первый раз, отладка с низким напряжением и низким током (если возможно, используйте напряжение постоянного тока для регулировки на 7-12 В и ток 1-2 а), И затем, случайно изменив порядок трех проводов Холла (измените любые два между тремя сигнальными проводами Холла двигателя и интерфейсом приводного холла, И каждый раз, когда тест питания изменяется), проводка верна, пока она не сможет работать плавно после включения, когда проводка неверна, Не отлаживайте с высоким током или высоким напряжением, в противном случае существует риск повреждения платы привода. После обмена трех сигнальных проводов холла, если соответствующее соединение верное, двигатель будет работать гладко после включения питания, И низкая скорость начнется, и крутящий момент будет большим; Если три сигнальных провода Холла не подключены последовательно, Они обычно имеют следующие характеристики: 1. Двигатель не запускается нормально, и нет ответа или он только трясется, когда он начинается. Трудно начать с небольшого дрожания, и иногда его нужно поворачивать вручную.

4. Двигатель начинает дрожать и слаб, и есть сила тока ванны. Высокомощная трубка нагревается. Гуманизированный дизайн, интерфейс использует терминал, стандартный радиатор, интегрированный потенциометр скорости на плате, его можно использовать, когда рука включена, экономя время и усилия

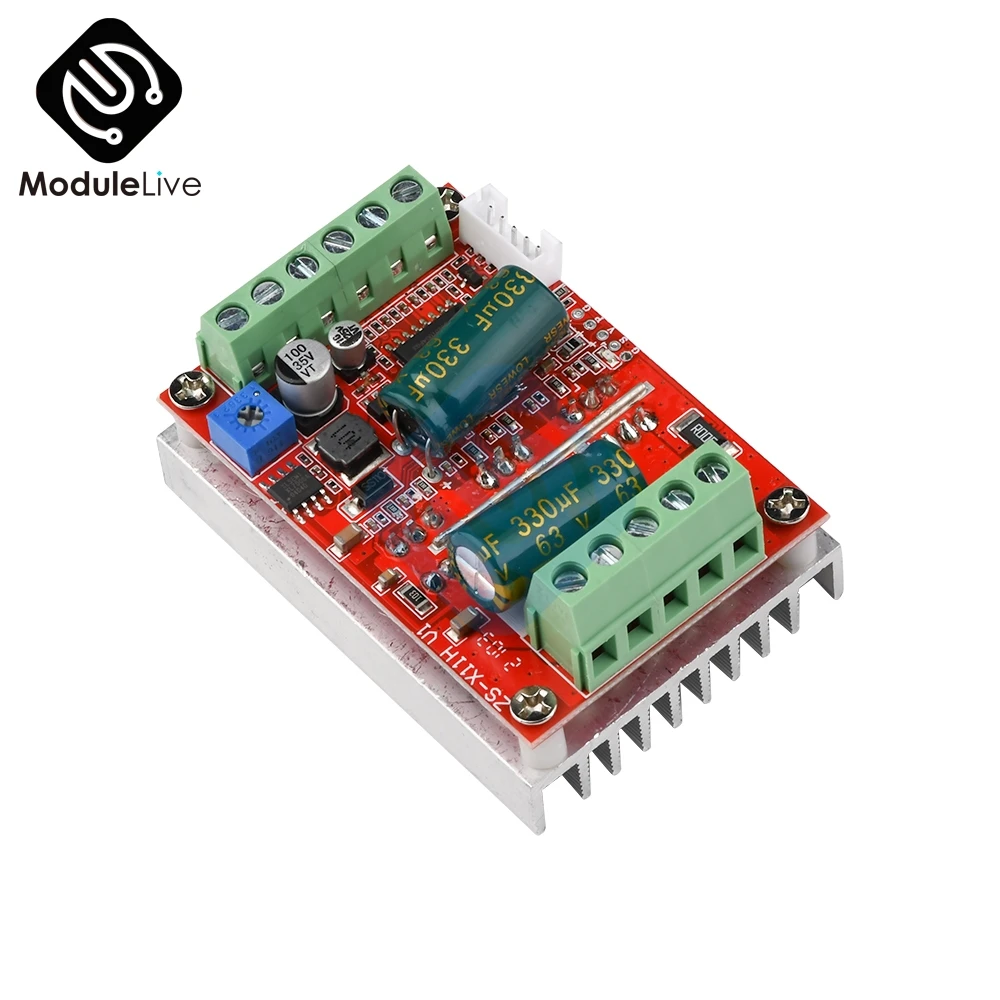

Характеристики материнской платы:

Название продукта: 400 Вт бесщеточный двигатель постоянного тока с эффектом Холла
Модель: ZS-X11H
Рабочее напряжение: 6-60 в
Максимальный ток: Номинальный пик 16A 20A
Максимальная мощность: 400 Вт
Защита от перегрузки по току: Да
Размер изделия: длина 63 мм * ширина 45 мм * Высота 31 мм
Вес: около 73 г

Меры предосторожности:

1. Нет предохранителя в цепи питания на материнской плате. Цзяньи добавил его сам. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате (даже 2 секунды не будут работать)
2. Во время нормальной работы на выходе двигателя осуществляется Выборочная защита от перегрузки по току. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. Как только короткое замыкание, цепь может быть сожжена и трубка может лопнуть. Пожалуйста, проверьте низкий ток и низкое напряжение. После ОК, примените высокий ток и высокое напряжение. Поскольку это модуль с голой панелью, пожалуйста, обратите внимание на изоляцию головки проводки. Строго запрещено прикасаться к частям платы при сильном напряжении.
3. Не подключайте двигатель, который, очевидно, несовместим с напряжением модуля привода, током или мощностью, чтобы избежать необъяснимых «несущественных» повреждений
