Посылка продукта

1 х DDCSV3.1 Автономный контроллер с ЧПУ (3/4 оси опционально)

Маховик MPG с 4 осями-1 шт.

1x4GB USB флэш-диск

1 х USB удлинитель аксессуары

Монтажный кронштейн-1 шт.

1 х крючок для маховика

Описание товара

DDCSV3.1-это контроллер движения 3 или 4 оси для шаговых и серводвигательных систем. Мы очень гордимся этим продуктом; Он сочетает в себе большую мощность с крошечным отпечатком ноги и прост в использовании. Через очень короткое время вы будете знакомы с функциями, и это руководство поможет вам. Максимальный выходной пульс на ось составляет 500 кГц. Ширина импульса регулируется (см. Руководство драйвера). Период управления каждой позиции составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.

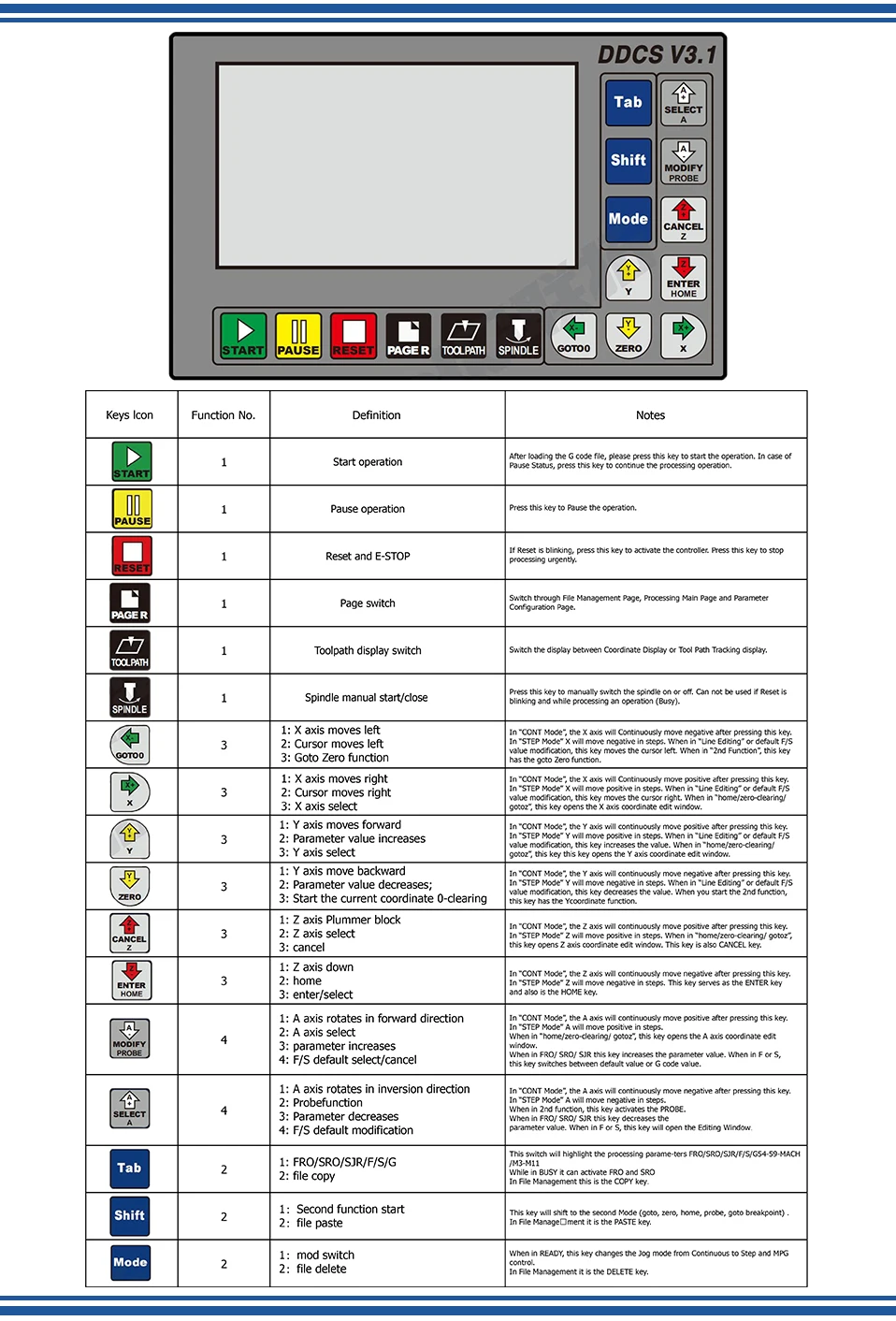

DDCSV3.1 система числового управления использует систему ARM + FPGA design framework. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации. Внутренняя операционная система основана на Linux. Структура панели CR8-500 очень рациональна для экономии места. Все операции контролируются только 17 ключами и поддерживается полный набор кодов G.

DDCSV3.1 используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и место и мельницы-всего лишь несколько примеров. CR8-500 работает как автономная система без необходимости использования компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень комплексный, можно узнать за очень короткое время.

CNC 4/6 оси ручной контроллер MPG кулон с x1, x10, x100 выбор, MPG Подвеска для 4/6 оси CNC машины, он оснащен нашим популярным механическим блоком MPG с 4/6 осями и селектором масштаба, светодиодный индикатор также отправляет отзывы от станка CNC пользователю о состоянии устройства.

-Вся проводка изолирована от блока MPG и обеспечивает легкую установку Схемы проводки, она подходит как для коммерческой машины, так и для замены блока управления пробежкой или другого компьютерного контроллера. Которые добавляют большую гибкость в управлении системой

Параметры производительности контроллера

1) 16-канальная оптопара изолированный цифровой входной интерфейс, 3 оптопары изолированный цифровой вход и выход;
2) новая версия улучшает алгоритм, поддерживает гибкую циркулярную интерполяцию и исправляет недостатки в круговой интерполяции команд в старой версии;
3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс (может быть изменен на выход ШИМ);
4) 3-4 оси импульсного направления использует дифференциальный выход, максимальная интерполяция импульсной выходной частоты 500 кГц;
5) основной чип управления ARM9, чип FPGA core;
6) 5 дюймов TFT экран, разрешение: 480x272, 17 операционных клавиш;
7) основным контрольным оборудованием является 24VDC вход питания, требования к емкости тока не менее 0,5a;
8) вход питания порта IO также 24VDC, и требования к емкости тока не менее 0,5a; Все порты IO не должны быть настроены с внешним источником питания, таким как
Подключите реле и тому подобное;
9) Поддержка u-диска для чтения команды G, размер командного файла G не требуется;
10) Поддержка стандартного MPG;
11) Поддержка кнопочной одноосевой ручной пробежки и управления связью и расстоянием;
12) поддерживает быструю работу в указанном положении;
13) Поддержка мульти-координатной системы (Автоматическое сохранение питания);
14) с памятью точки останова, функция автоматической защиты отключения питания;
15) Поддержка сохранения функции точки останова (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания);
16) контроллер поддерживает только тип NPN концевых выключателей;
17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшую способность анти-помех.

Особенности:

1) американские и имперские единицы в системе могут быть преобразованы;
2) маховик MPG Главная страница управления, файл страница и страница конфигурации, расширенная клавиатура также может работать и редактировать контроллер;
3) новая пробная функция резки, обработка одной линии,
4) Функция настройки инструмента увеличена до 4 режимов;
5) программное обеспечение значительно настраивается и оптимизируется, и конфигурация параметров значительно увеличивается, чтобы сделать производительность более мощной и надежной;
6) Язык контроллера-китайский/английский/русский

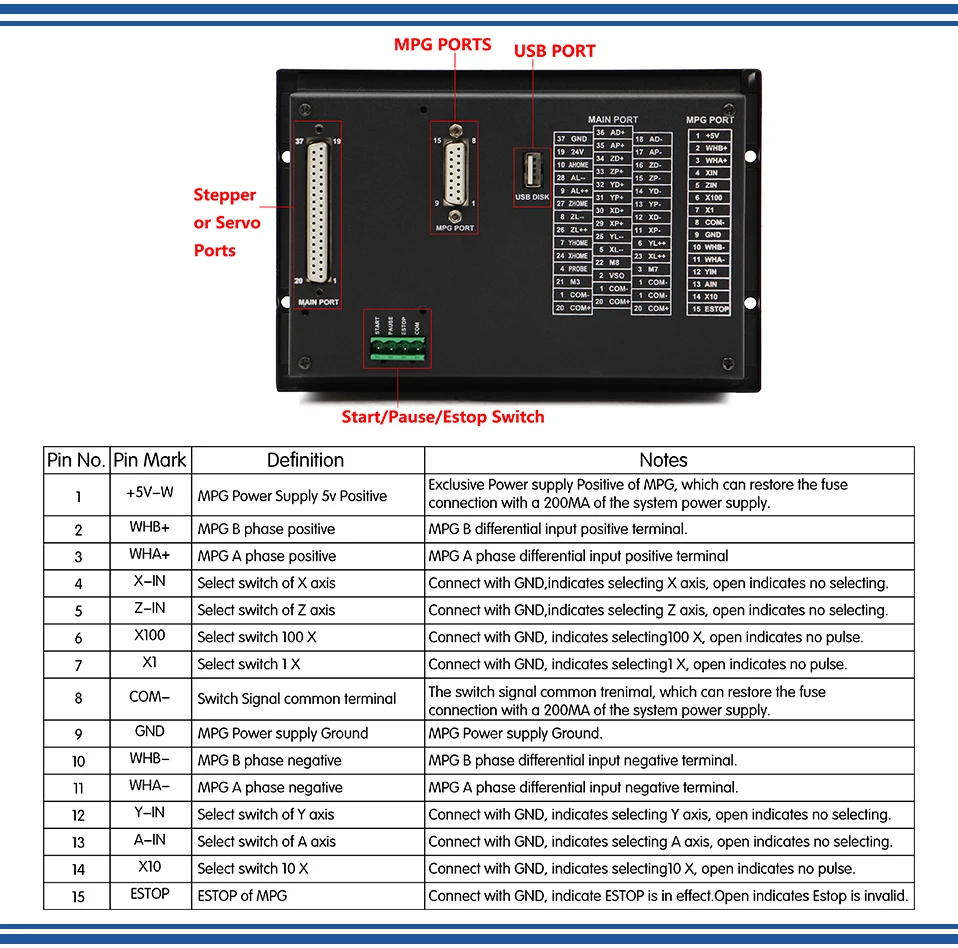

Определение и метод подключения продукта

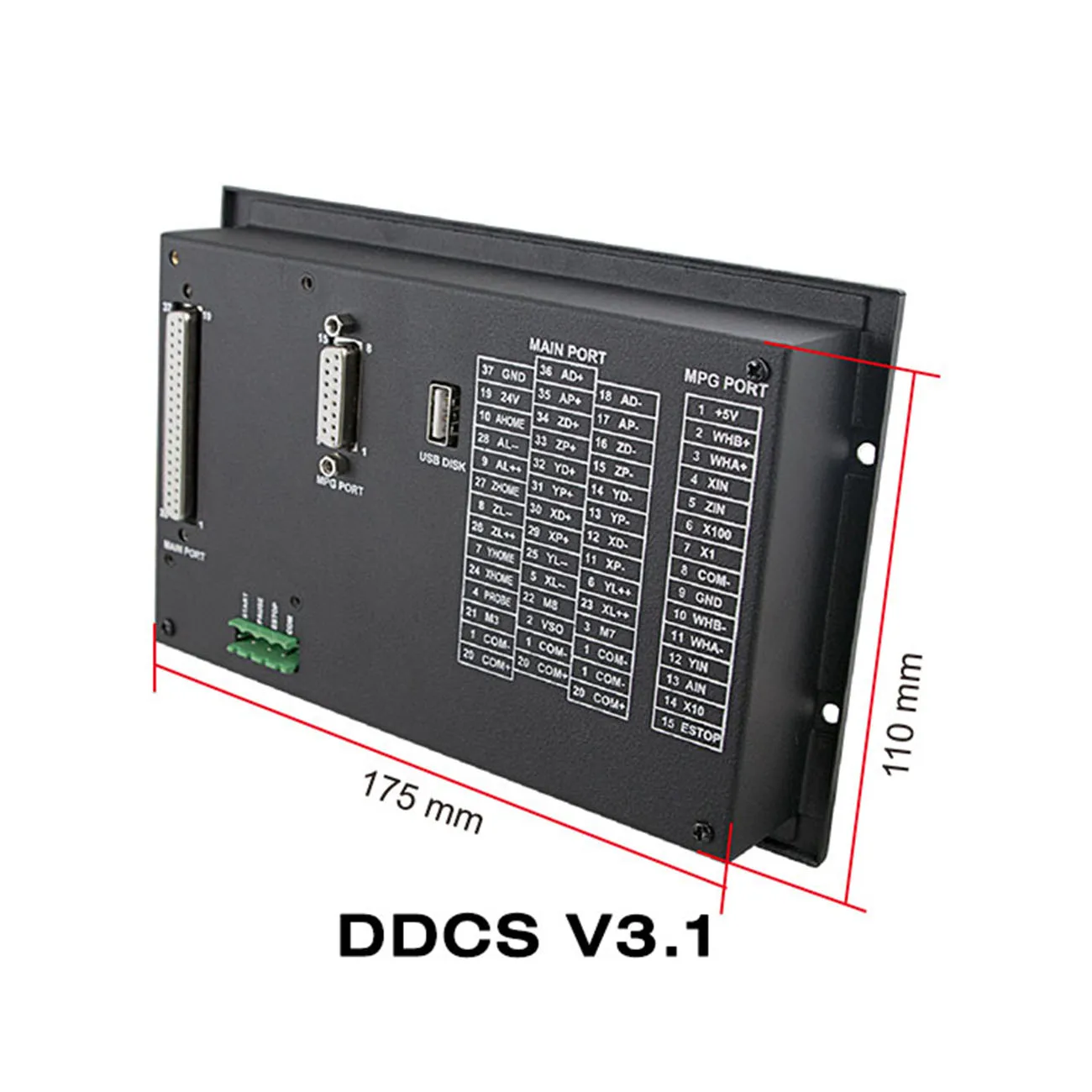

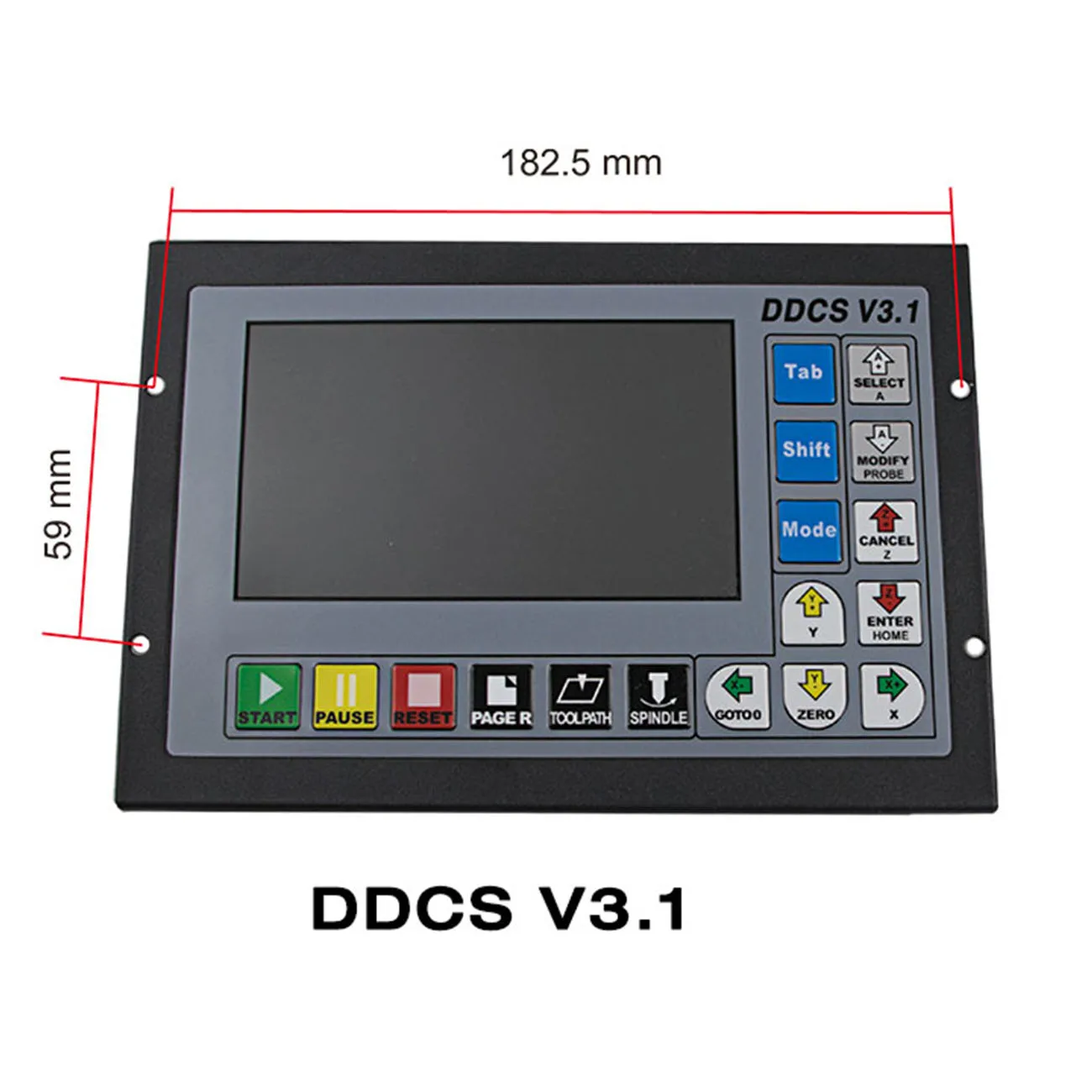

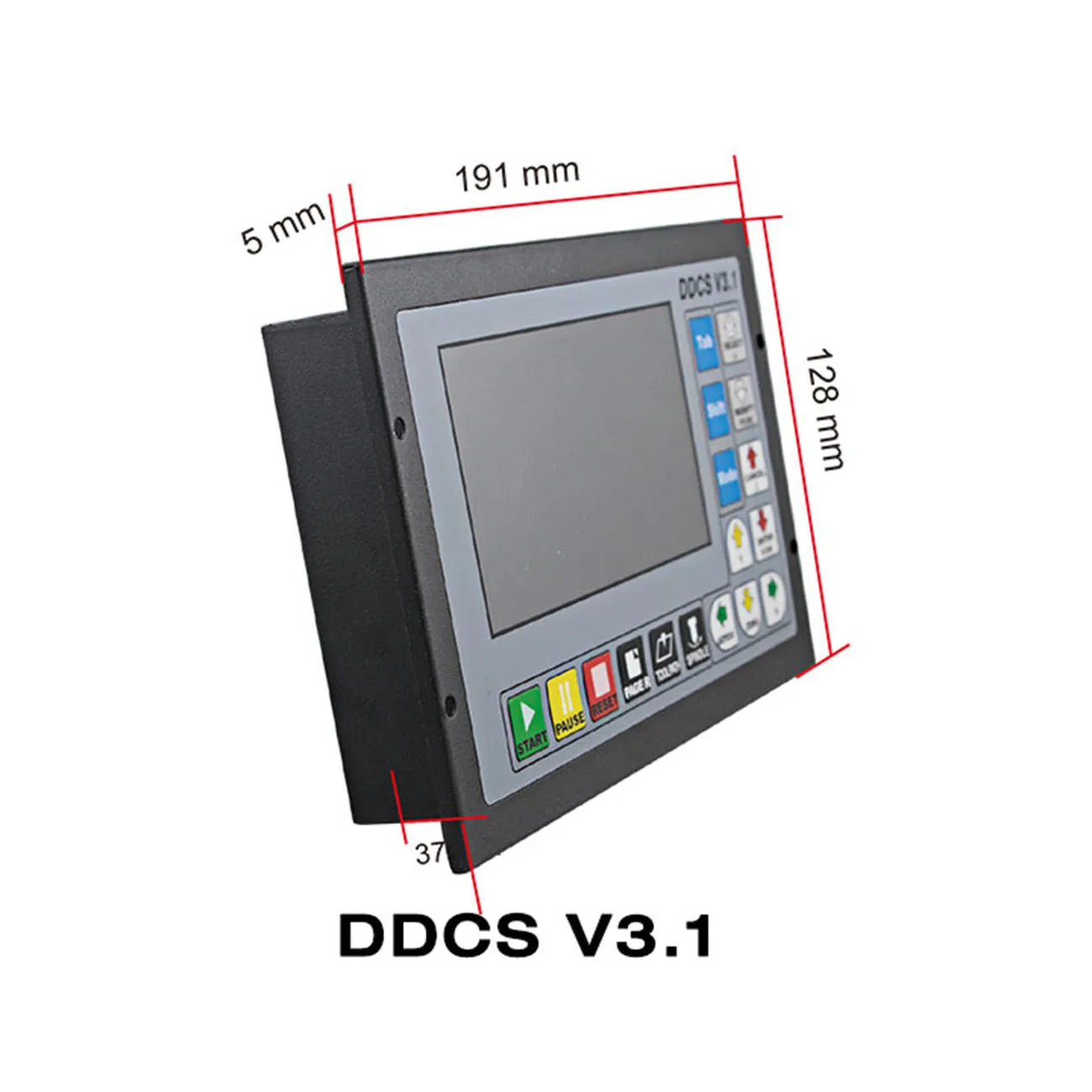

Размер:
