Son very 100 Вт дисковый постоянный магнит трехфазный бесщеточный двигатель

Son very 100 Вт дисковый постоянный магнит трехфазный бесщеточный двигатель

Двигатель для опытного прототипа, диаметр формы78 мм, Крутящий момент, Скорость гладкая, может использоваться в качестве общего привода прямо с шестерни, чтобы повысить эффективность перемещения, использовать металлические опорные детали, кронштейн ротора с использованием инженерных пластмасс nc обработки, может удовлетворить требования, не высокий, спрос на электроэнергию короток, Или в качестве обучающей демонстрационной модели для использования, также могут быть настроены в соответствии с применением интенсивности всего металлического скелета и увеличения мощности, пожалуйста, свяжитесь со службой поддержки клиентов. Этот двигатель является трехфазным двигателем с постоянным магнитом, необходимо купить адаптацию бесщеточной платы водителя двигателя перед использованием. И это также генератор, И принять то, что движущая сила (например, вода, ветер, рука, ходовая машина, двигатель Стирлинга и т. д.), когда выход Трехфазный переменный ток, трехфазный мост выпрямителя может быть добавлен в dc, перезаряжаемый аккумулятор.Из-за этого двигателя имеет простую структуру, удобную разборку и сборку, фиксированный способ установки является гибким, может получить много раз выходную мощность, несколько коаксиальных параллельных Вал может заменить произвольную длину, является ранней стадией исследования и разработки продукта, DIY делает правильный выбор всех видов модельных игрушек, маленьких Генераторы.

В этой статье используется стандартная конструкция магнитной цепи, корпус и контур потока статора эффективно улучшают электромагнитный крутящий момент в сочетании с превосходным сочетанием слотов, максимизируя комплексную производительность двигателя. Статор ламинации с использованием Холла встроенного позиционирования паза дизайн, сделать Холла элемент может точно измерить положение ротора, сделать трехфазный обмотки бесщеточный Реверсивный точность, Обеспечение соответствия производительности двигателя и заднего хода.Примечание: Этот продукт без детальной коррекции динамической балансировки, может быть вибромотор в высокоскоростном диапазоне, уменьшает вибрацию, насколько это возможно, при отправке, но не может гарантировать конкретные данные.

Специальное примечание: цели конструкции двигателя на мощности и крутящего момента в качестве основного индекса и игнорирование других индикаторов (Е. g., крутящий момент и электромагнитный шум, механические характеристики шума, динамический баланс, высокая или низкая скорость и т. д.), не распространяется на некоторые нагрузки на светильник, высокая скорость, низкий уровень шума, Низкая вибрация, используется для загрузки после того, как отдельные пользователи покупают качественное более легкое колесо или что-то подобное, мы не несем ответственности за конкретное применение пользователя, как только двигательТестИмейте в виду, что до установки товар не может быть возвращен, приобретайте лучшую покупку и связывайтесь с клиентской службой, прежде чем использовать его там, где он будет использоваться снова после покупки.

Фотографии этого продукта только для справки, оптимизация итерации продукта, детали могут отличаться, пожалуйста, сообщите нам.

А, Параметры продукта:
Размер: диаметр78*36 мм (за исключением вала)

Диаметр вала:8 мм *Из вала12 мм
Статор: диаметр67* Толстый10 мм
Рабочее напряжение: DC12 ~ 24 В
Номинальное напряжение: 24 В
Скорость без нагрузки:2996 об/мин @ DC24V
Ток холостого хода: 0,5 A
Номинальный ток: 5,9 A
Номинальная мощность: 116 Вт
Номинальный крутящий момент: 0,42 Н · м
Номинальная скорость: 2650 об/мин
Постоянный крутящий момент (KA) : 0,078 нм * A
Постоянная скорость (кВ) : 125 об/мин * в
Эффективность преобразования: 82%
Длина свинца:20~30 см
Угол фазового зала:120Степень
Описание линейного заказа: зеленый =А.(U), желтый =B(V), синий =C(Ш)
Более подробные данные см. НижеМеханические характеристики".

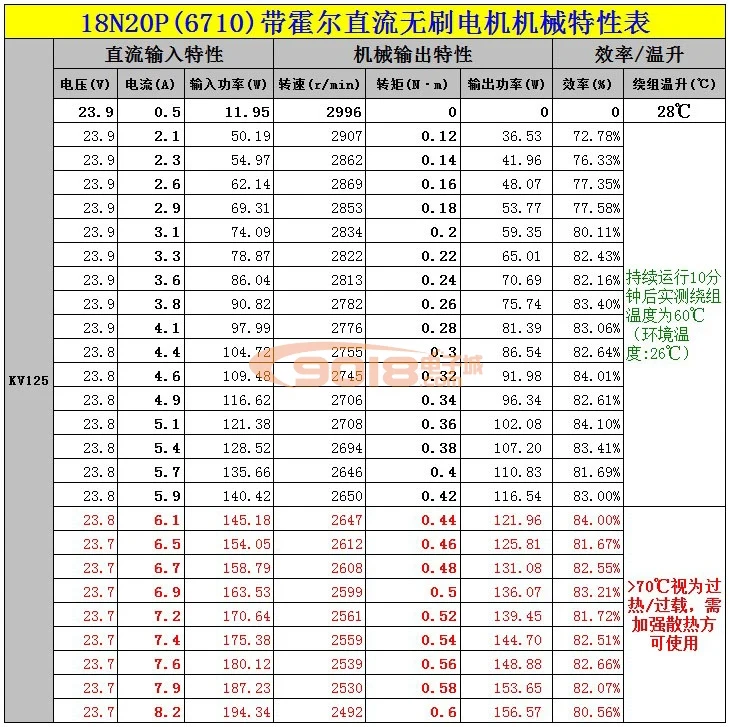

Во-вторых, отчет об испытаниях механических свойств:

Приведенные выше данные используются в тестовом накопителе по умолчанию, положительные и отрицательные характеристики почти одинаковые, могут быть различия, различные партии образцов только для справки. Мы не несем ответственности за приложение пользователя, если есть какие-либо отклонения, это ошибка измерения, Пожалуйста, согласно конкретному сценарию применения для повышения температуры двигателя контролируется должным образом, не перегружайте использование.

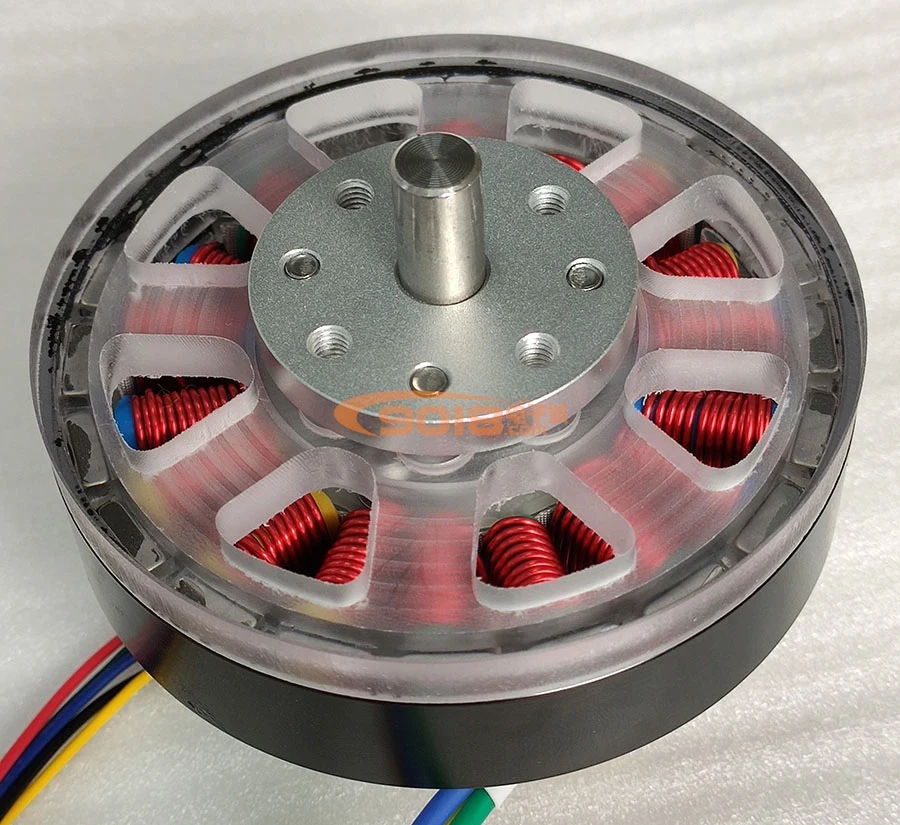

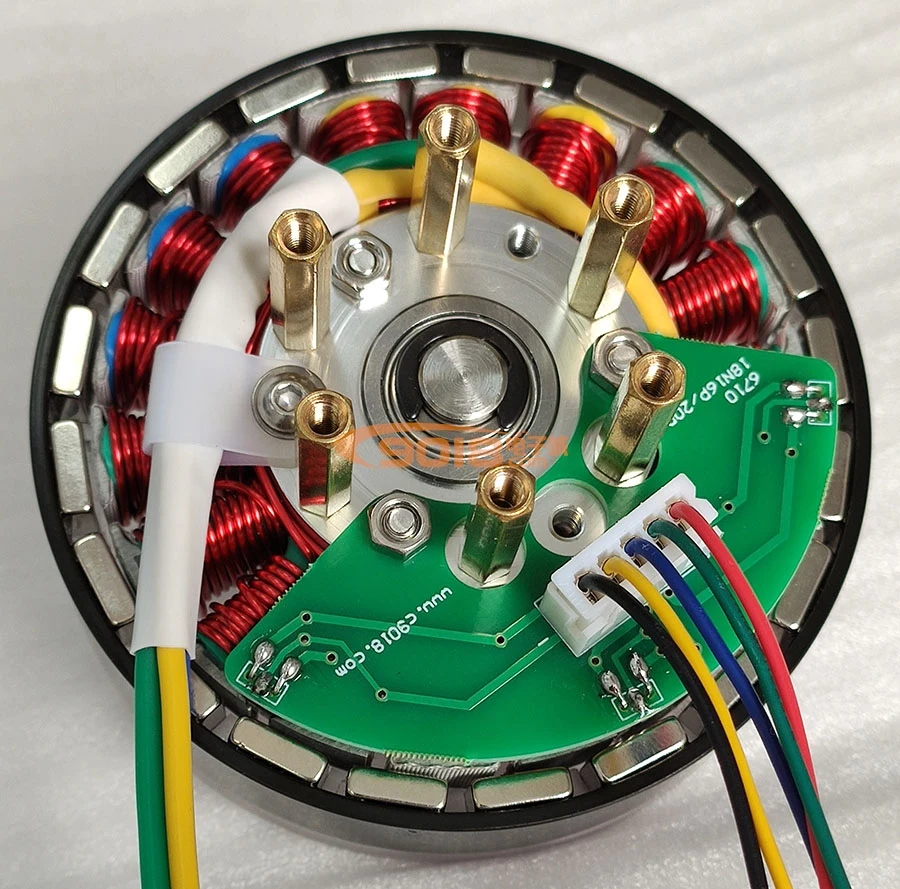

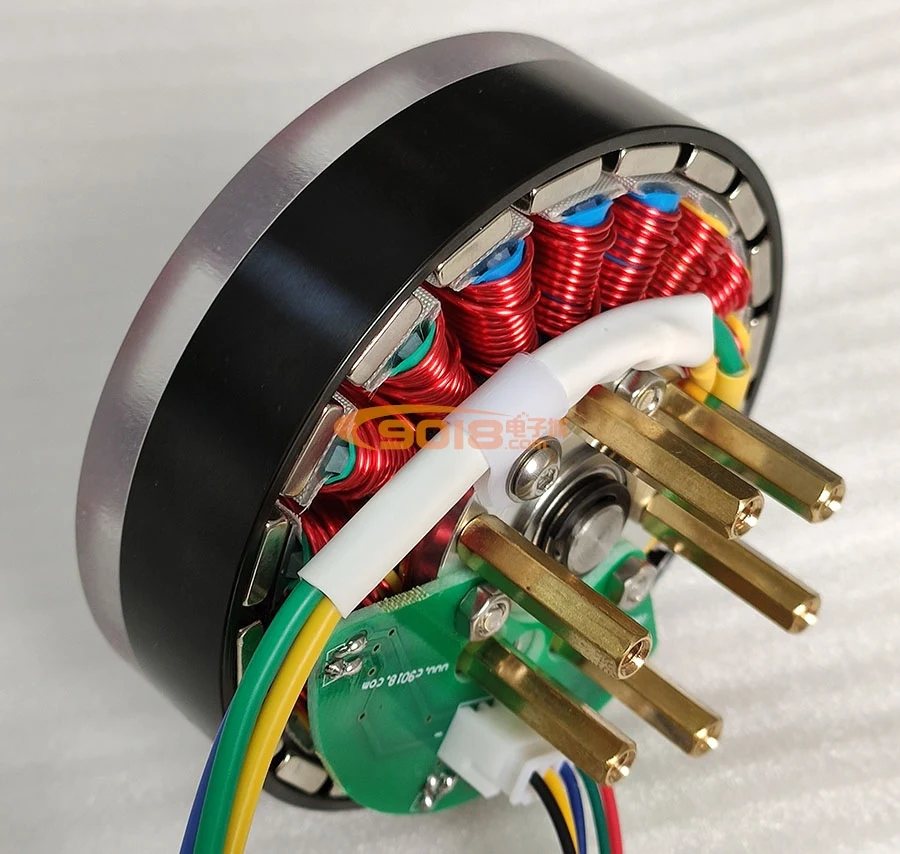

Три, фотографии товара:
