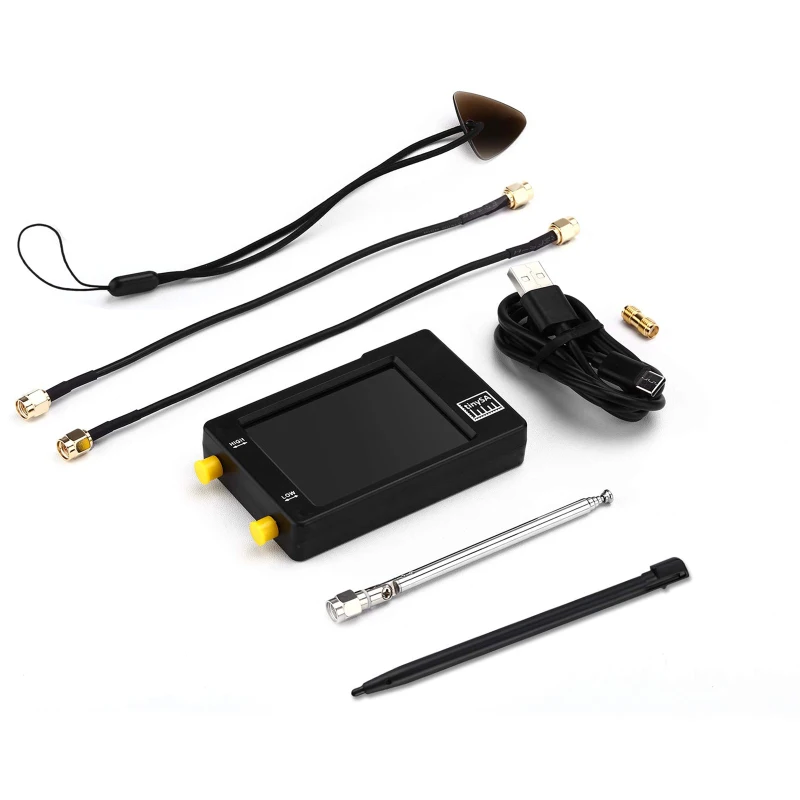

Портативный анализатор спектра TinySA ручной миниатюрный частоты от 100 кГц до 960 МГц

Портативный анализатор спектра TinySA ручной миниатюрный частоты от 100 кГц до 960 МГц

Портативный TinySA анализатор спектра, ручной крошечные частоты анализатор 100 кГц до 960 МГц MF/HF/VHF/UHF Вход, генератор сигналов с 2,8 дюймов сенсорный экран Экран Батарея

Анализатор спектра с двумя входами, высококачественный MF/HF/VHF вход для 0,1 MHZ-350MHz, меньшее качество UHF вход для 240MHz-960MHz

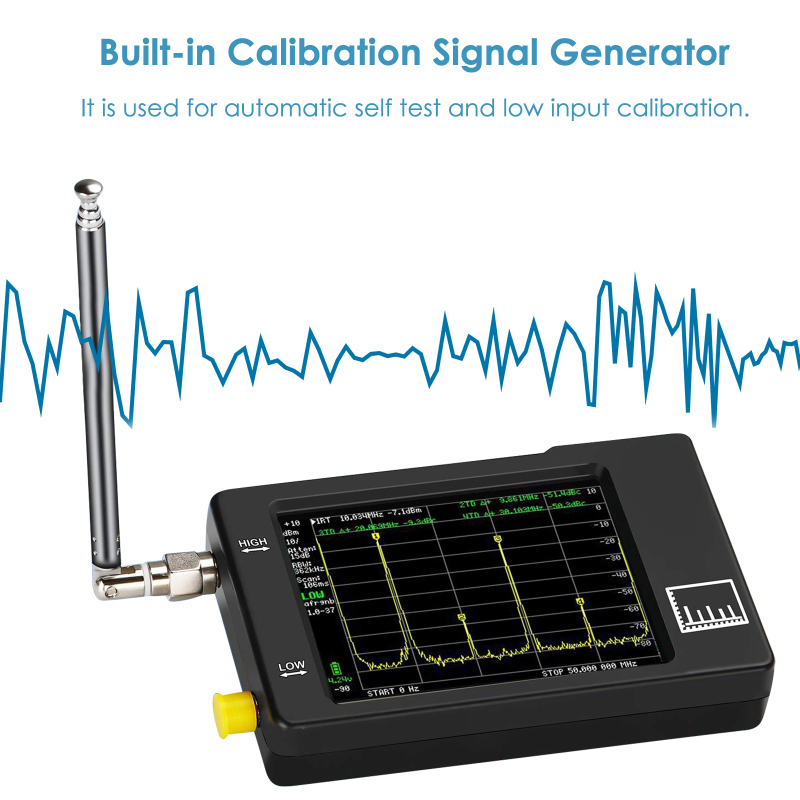

Встроенный калибровочный сигнальный генератор, который используется для автоматической самостоятельной и низкой калибровки входного сигнала.

Переключаемое разрешение полосовой фильтр для обоих колеблется от 2,6 кГц и 640 кГц. Цвет дисплей показывает 290 сканирования Точек Покрытия вплоть до полной на низких оборотах или большой диапазон частот.

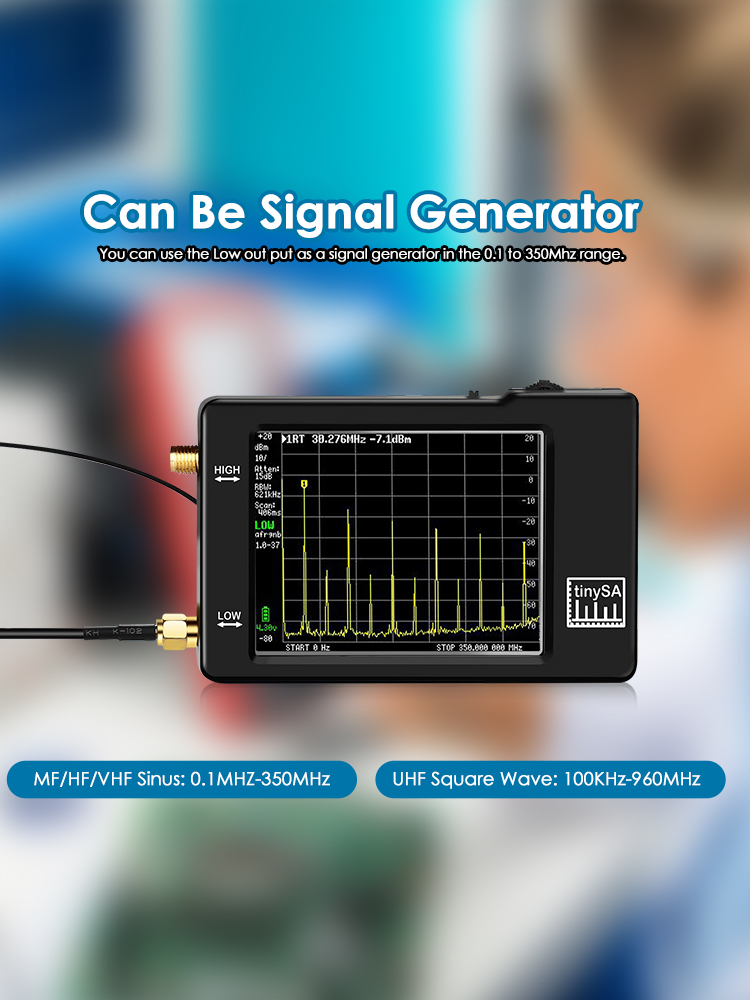

Когда не используется в качестве спектрального анализатора, он может использоваться в качестве генератора сигналов, MF/HF/VHF синусового выхода между 0,1 MHZ-350MHz, UHF квадратной волновой выход между 240MHz-960MHz.

Подключается к ПК через USB, он становится спектральным анализатором, контролируемым ПК. Встроенный перезаряжаемый аккумулятор обеспечивает как минимум 2 часа портативного использования

Описание товара

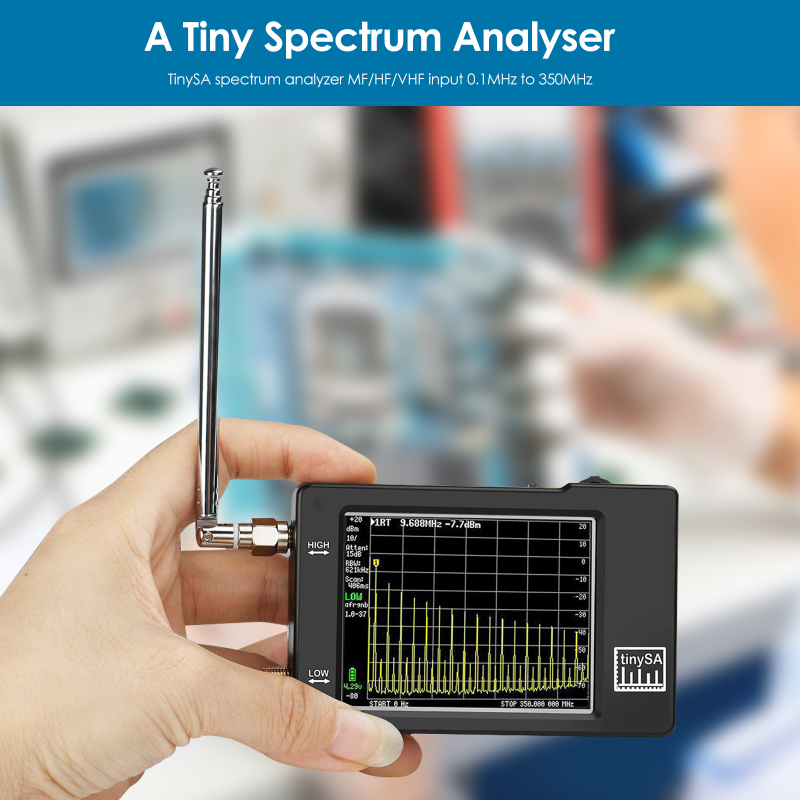

В tinySA является небольшой анализатора спектра, в первую очередь, предназначена для 0,1 МГц до 350 МГц

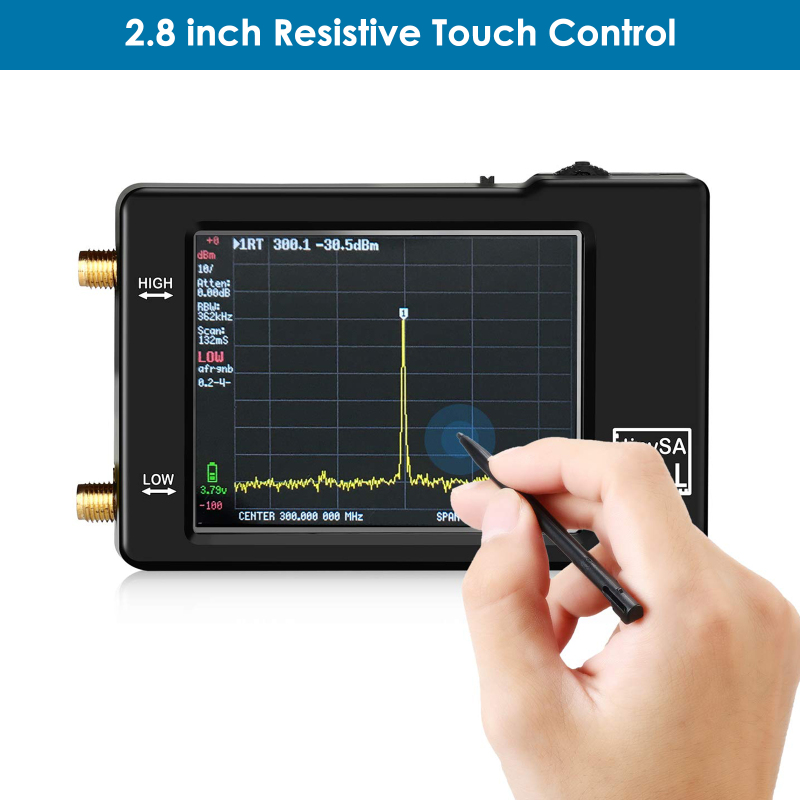

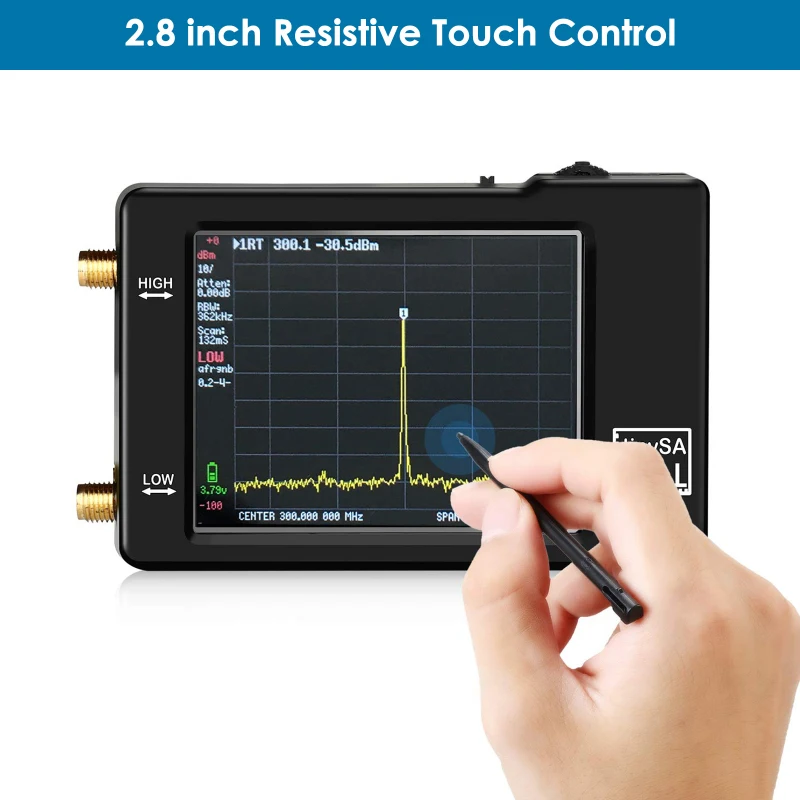

Спецификация: * Разрешение дисплея 320*240 пикселей * Экран Диагональ 2,8 "* 16 бит каждого RGB пикселей * резистивный сенсорный экран управления * пробежки переключатель управления * USB Последовательный порт управления * Дополнительный TTL USART порт (SW до сих пор не выполненных) на внутренней печатной плате * Линейный источник питания, чтобы избежать переключения шума.

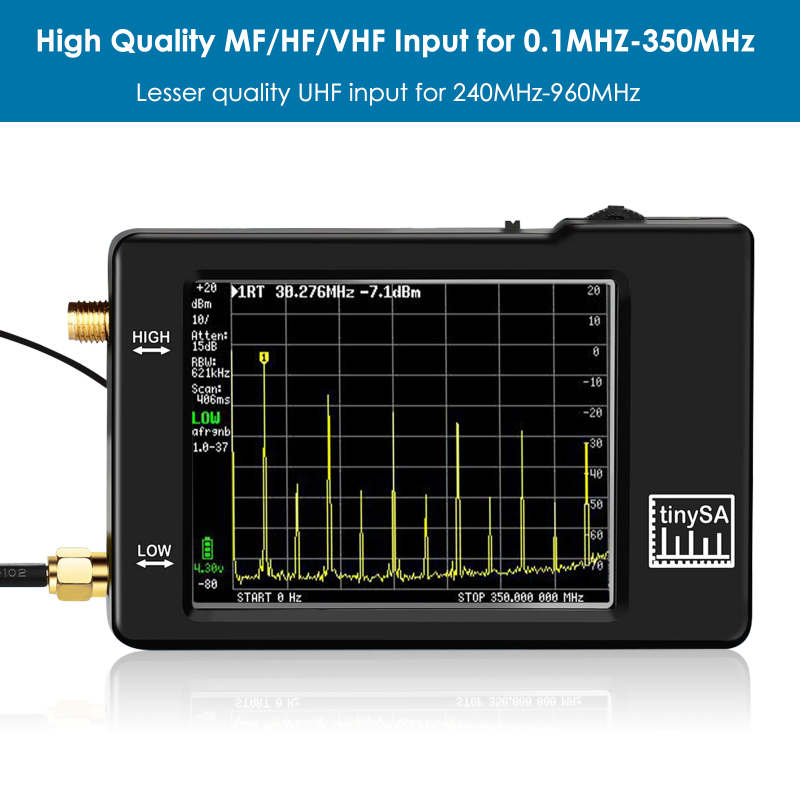

Анализатор спектра с двумя входами, высококачественный MF/HF/VHF вход для 0,1 MHZ-350MHz, меньшее качество UHF вход для 240MHz-960MHz.

Переключаемое разрешение полосовой фильтр для обоих колеблется от 2,6 кГц и 640 кГц

Цветной дисплей показывает 290 точек сканирования, охватывающих полный низкий или высокочастотный диапазон.

Входной шаг аттенюатор от 0 дБ до 31 дБ для MF/HF/VHF вход.

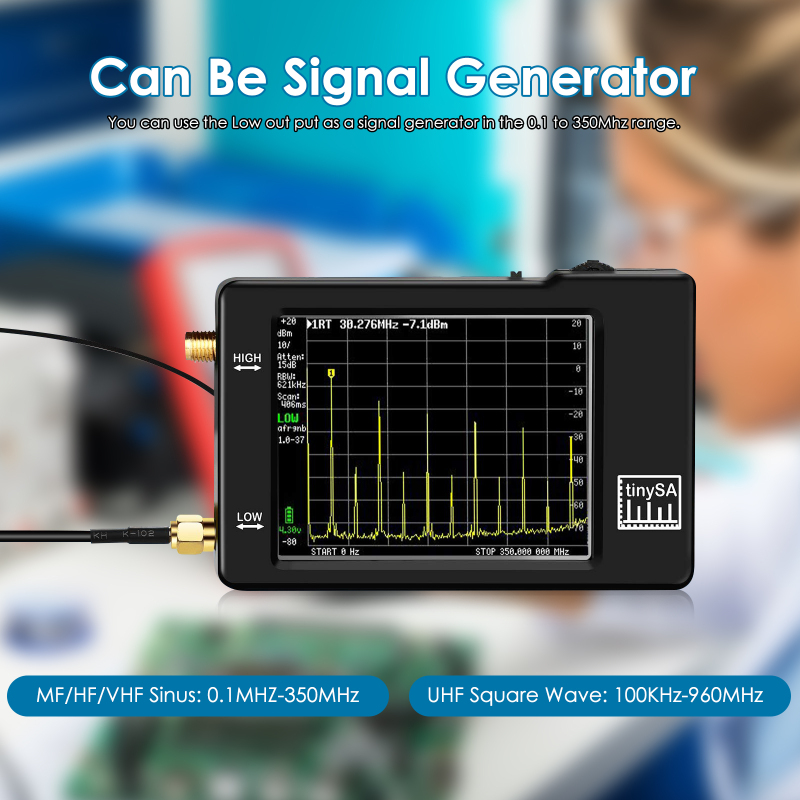

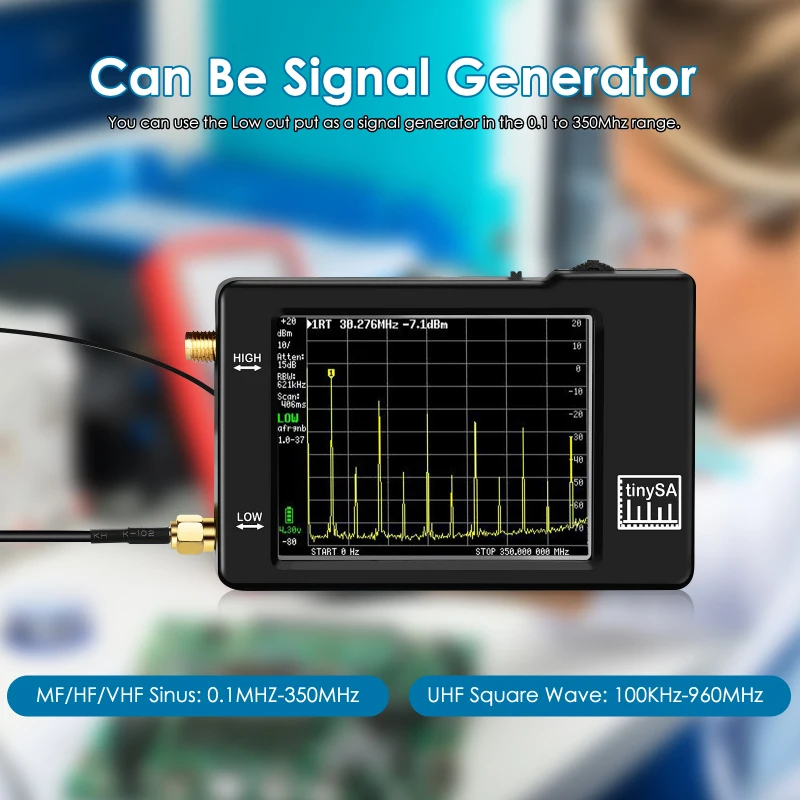

Когда не используется в качестве спектрального анализатора, он может использоваться в качестве генератора сигналов, MF/HF/VHF синусового выхода между 0,1 MHZ-350MHz, UHF квадратной волновой выход между 240MHz-960MHz.

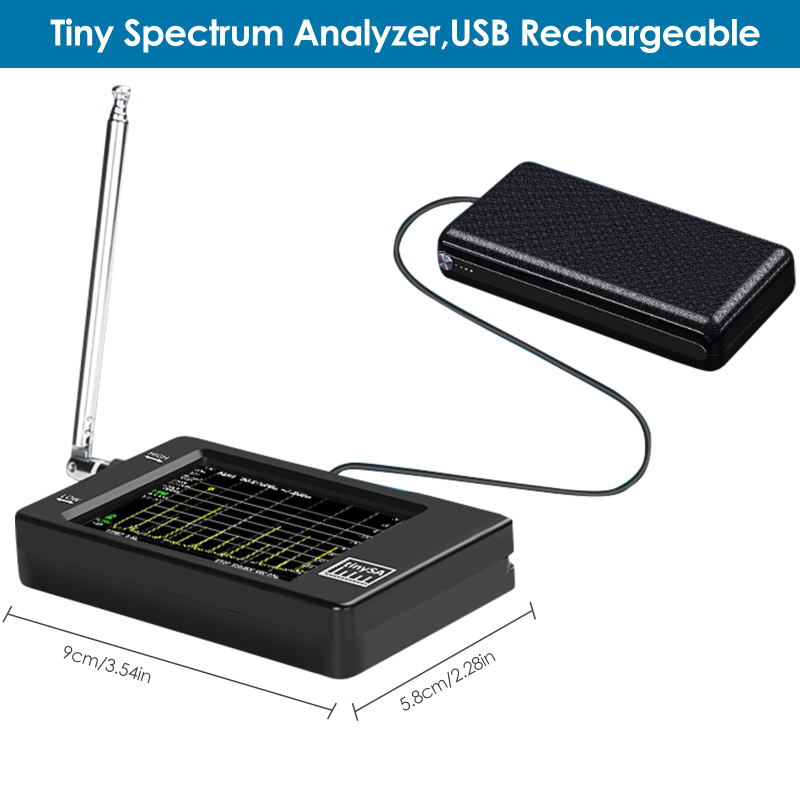

Зарядка через USB

Время зарядки Макс 1 час на 500 мА минимальное USB порт или USB зарядное устройство. Работа на полностью заряженной батарее не менее 2 часов

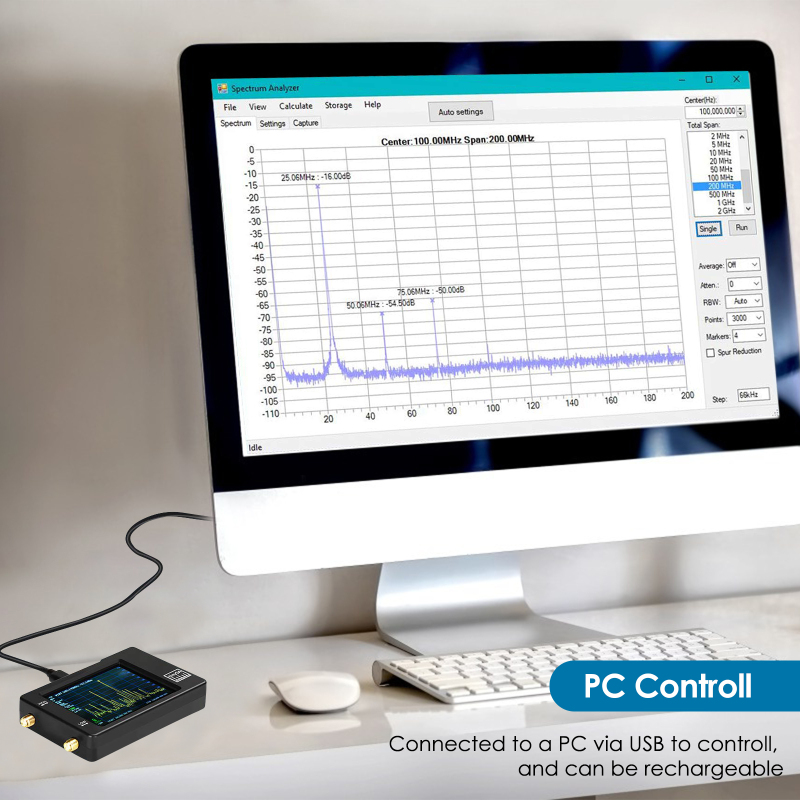

Управление ПК

Интерфейс USB реализует протокол Serial over USB (CDC) и есть большой набор команд, которые могут быть вызваны через последовательный интерфейс. Эти команды могут использоваться для выполнения измерений или обновления внутренних настроек. Драйвер для Windows автоматически устанавливается после подключения к ПК с ОС Windows. Драйвер для Linux встроен в ядро

Сравните с более дорогими спектральными анализаторами, tinysa более экономически эффективен, есть некоторые ограничения

1) Внутренний Фазовый шум устанавливает четкий нижний предел для измерения фазового шума

2) минимальная пропускная способность 2. 4 кГц делает невозможным просмотр более спектральных деталей

3) высокий вход (от 240 МГц до 960 МГц) имеет очень ограниченное подавление изображения и только один уровень опционально встроенный аттенюатор

Что затрудняет интерпретацию сложных сигналов

4) высоковходной дополнительный входной аттенюатор зависит от частоты и

Варьируется между 25 дБ и 40 дБ

5) при меньшем разрешении полосы ширины (ниже 30 кГц) время измерения в точку начинает увеличиваться из-за реализации фильтра разрешения. Тщательное использование режима быстрой подметания может уменьшить

На этот раз увеличивается.

6) ограничения производительности экранирования и фильтров могут привести к тому, что некоторые изображения и шпоры будут видны, но некоторые функции, такие как подавление шпоры и переключение на ниже. Если может помочь обнаружить и/или уменьшить эти шпоры и изображения

7) ниже 0. 1 МГц чувствительность начинает уменьшаться.

8) ниже 1 МГц рекомендуется отключить AGC и, возможно, включить LNA, чтобы получить лучшее измерение quilty

В. Я ограничен до максимально 290 точек сканирования?

A. В автономном режиме сканирование может использовать много точек измерения с большим диапазоном и низким RBW, но дисплей всегда использует максимум 290 точек. При использовании tinysa в комбинации с ПК количество очков неограничено. Программа управления windows поддерживает сканирование до 30000 точек измерения

A. Когда происходит необъяснимое взаимодействие, вызывающее +/-1 дБ

Устраняется путем сброса нулевой частоты диапазона с 1/4 RB

В. Как дополнительные вставленные измерения объединяются в одно отображаемое измерение?

А. Отображаемое измерение является максимальным дополнительным измерением для обеспечения правильного отображения уровня сигнала, падающего в пределах только одного измерения.

В. Могу ли я проверить модуляцию SSB моего передатчика?

А. Как минимум полосы пропускания 2. 7 кГц невозможно обратить внимание на детали внутри 2,7 кГц широкий боковая полоса (SSB) сигнала. С тщательной настройкой, просто можно проверить альтернативный боковой участок или увидеть отклонение перевозчика.
