MPPT 600 Вт микро Фотоэлементы с чистой синусоидальной волной для солнечной панели 18

MPPT 600 Вт микро Фотоэлементы с чистой синусоидальной волной для солнечной панели 18

Вход и выход

1. Входное напряжение постоянного тока

Вход Диапазон напряжения: 10,5 V постоянного тока до 28VDC для GTI-600,

Диапазон входного напряжения: от 22 в до 50 В постоянного тока для WV-600,

Солнечная панель: рекомендуется использовать мощность более 30 Вт, стандартное напряжение17,5 V PV панель для GTI-600И36V PV панель для WV-600.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

2. Выход переменного тока:

Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока.:180 в-260 В

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока.:90 В-140 в

Описание продукта:

1. Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

2. Угол переменного тока 0 с высокой точностью автоматического обнаружения

Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

3. Синхронная высокочастотная модуляция

В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (Т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

4. Чистый синусоидальный выход

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

5. Функция автоматического зондирования солнечной яркости

Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Используется более удобно.

6. Питание автоматически блокируется (APL)

В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.

7. Максимальное отслеживание точки мощности (MPPT)

Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода.

8. Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируется к любой нагрузке.

9. Постоянный ток, Постоянная мощность

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

10. Автоматическое отключение, когда выходная мощность неисправности

Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход.

11. Предельная защита тока

Предел тока

12. Стек несколько машин

13. Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.

14. Высокочастотный высокий коэффициент конверсии

Адаптация высокочастотного преобразователя, выход более эффективный.

Спецификация:

Модель

GTI-600

WV-600

Рекомендуется использовать солнечные панели

720Wp

Максимальный входной ток постоянного тока

40А

50A

Максимальная выходная мощность переменного тока

600 Вт

Макс. Входное напряжение открытого замыкания постоянного тока

30.2VDC

50VDC

Диапазон входного напряжения постоянного тока

10,5-28V

22 ~ 50 В постоянного тока

Максимальный коэффициент выходной мощности

0,99

Входное напряжение постоянного тока защита от обратного напряжения

Предохранитель

Диапазон выходного напряжения переменного тока

(120V версии: 90 ~ 140VAC)(230V версии: 180 ~ 260VAC)

Частотный диапазон переменного тока

45-53 Гц/55-63 Гц

Общий выходной ток

Гармонические искажения

THDIAC <5%

Фаза переменного тока

<0.5%

Islanding защита

VAC;f AC

Защита от короткого замыкания на выходе

Ограничение тока

Показать

Светодиодный режим: Инструкция по питанию; Инструкция по напряжению; Инструкция по частоте переменного тока; Инструкция по перенапряжению

Установка

Настенный подвесной

Охлаждение

Вентилятор

Способ связи

60 кГц модуляция, линия электропередачи-ток связи

Мощность в режиме ожидания

<1 Вт

Ночная мощность

<1 Вт

Диапазон температуры окружающей среды

-25 ℃ ~ 60 ℃

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Помехи системы питания

EN61000-3-2 EN60950-1

Сетевой тест

DIN VDE 1026

N.W (каждый инвертор)

1,3 кг

G.W (каждый инвертор)

1,8 кг

Каждый размер инвертора (Д x Ш x В)

21x16,5 x5.3CM

Размер внутренней коробки (Д x Ш x В)

30,5x21x11,5 см (1 шт.)

Режим подключения:

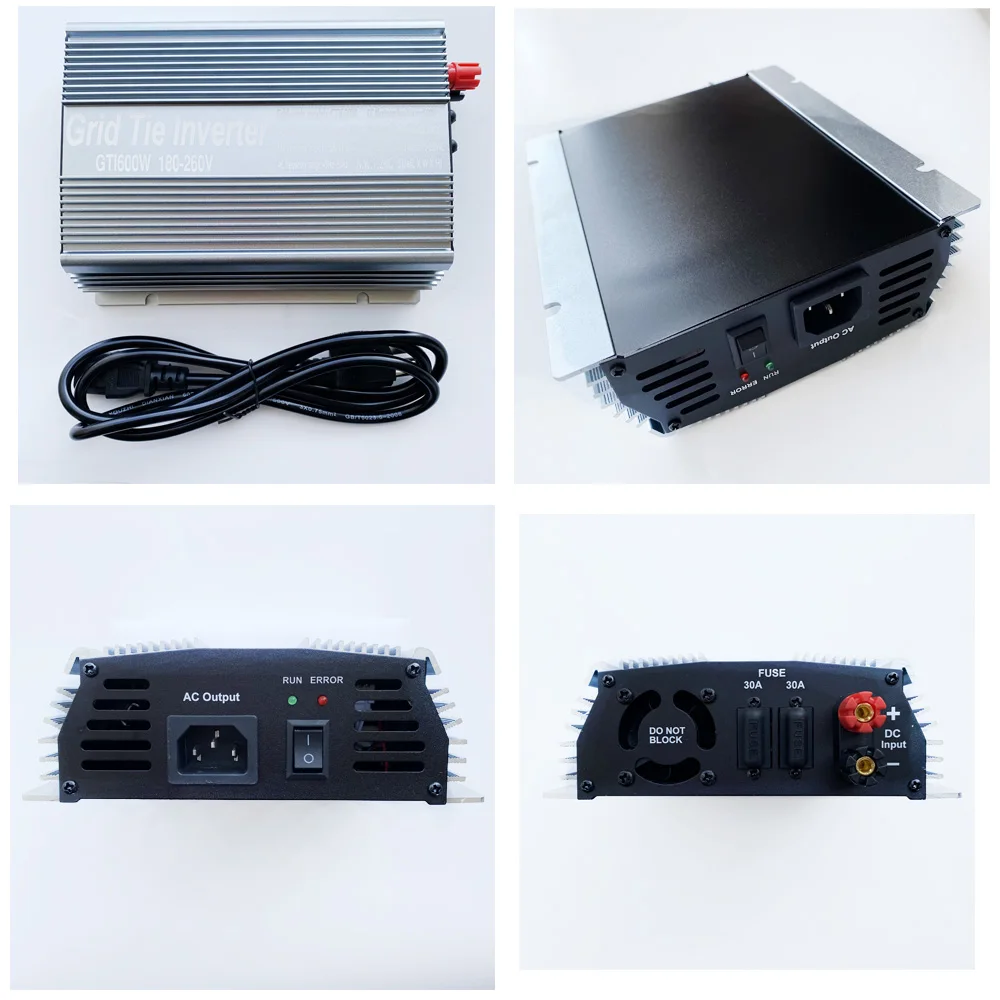

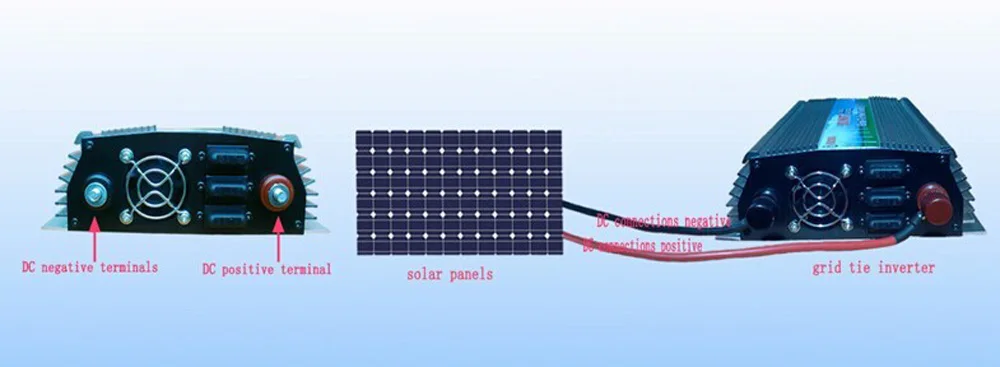

1. Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рис. 1

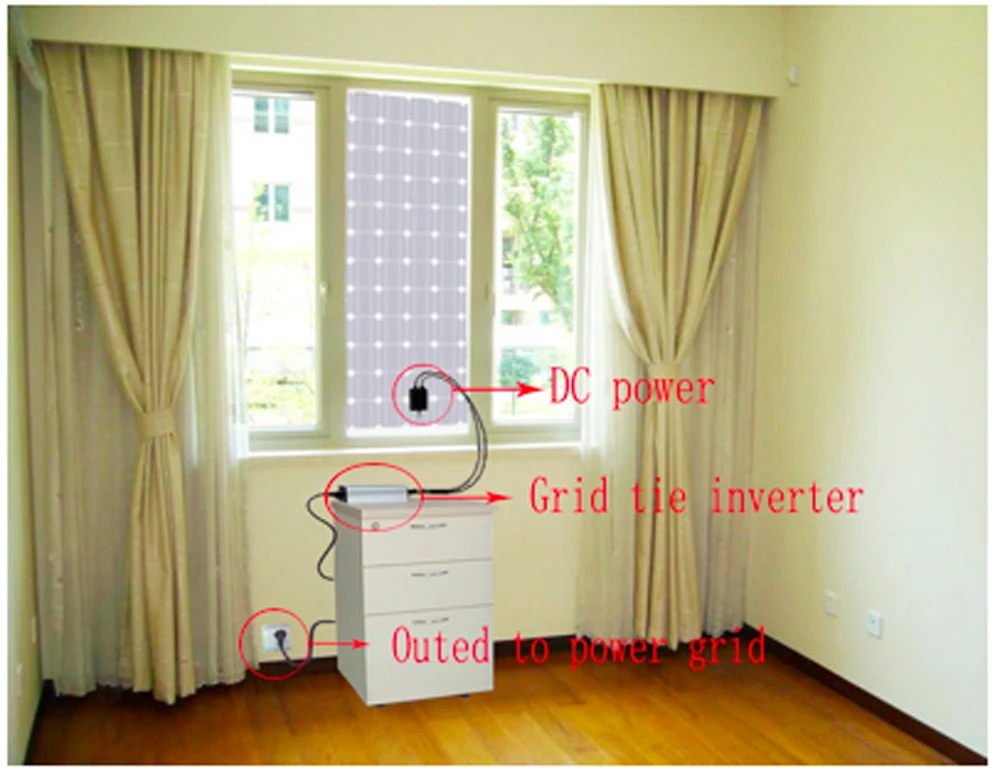

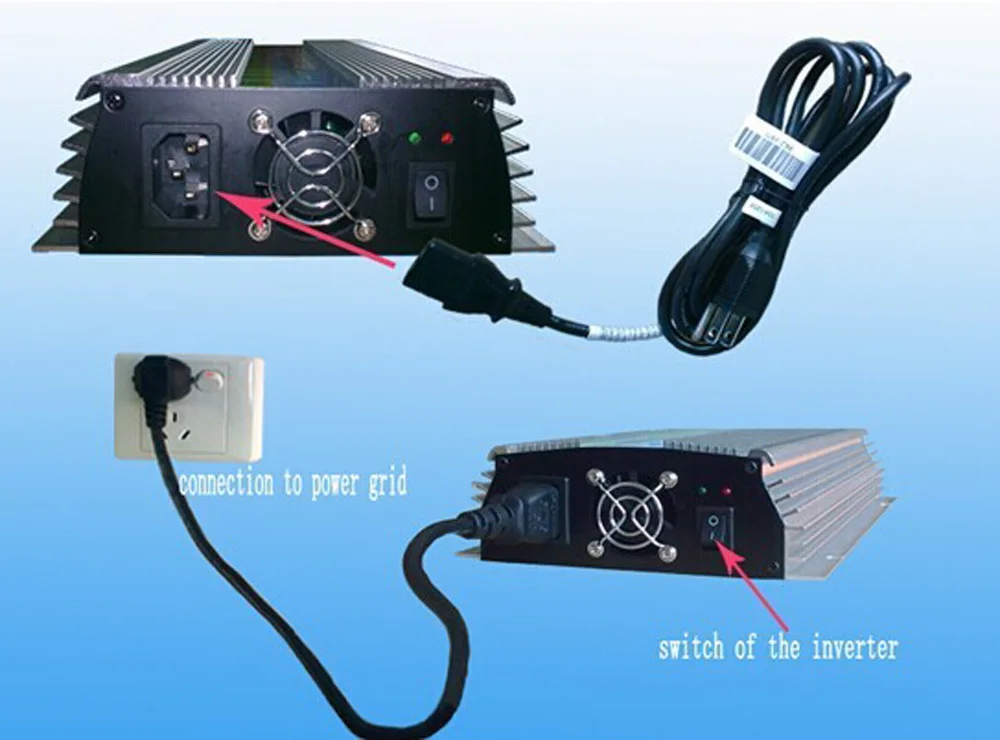

2. Розетка переменного тока: подключение к сети. Поместите сторону шнура переменного тока, который имеет отверстия в инверторе с 3 ногами, розеткой и другой стороной шнура переменного тока для домашнего 3Pin выхода переменного тока. Показано на рис. 2.

Рис. 2 рис. 3

Использование стека

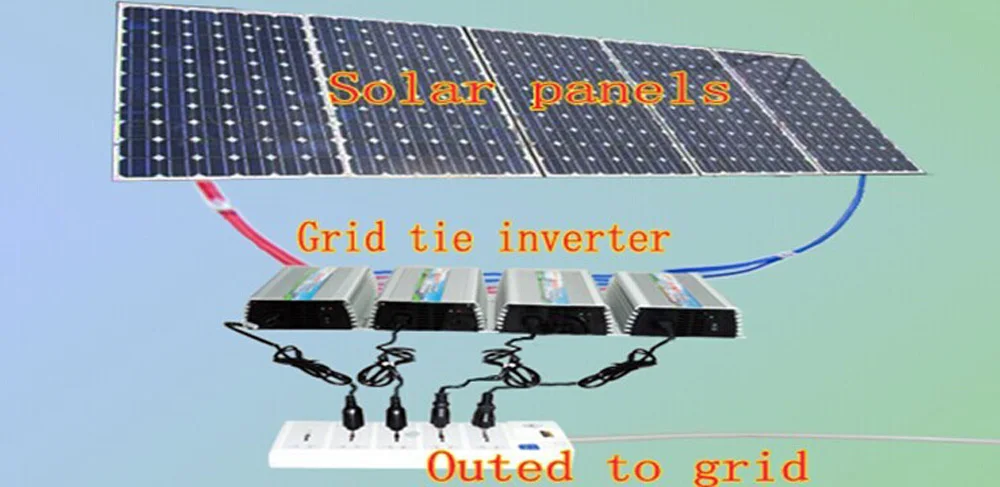

Для того, чтобы достичь более высокой мощности требований к использованию, этот продукт может быть уложены, таких, как: 4-х цельные inverter1000W укладка может достичь 4000 Вт. И количество укладки не ограничено. Используется как показано на рис. 4:

Рис. 4.

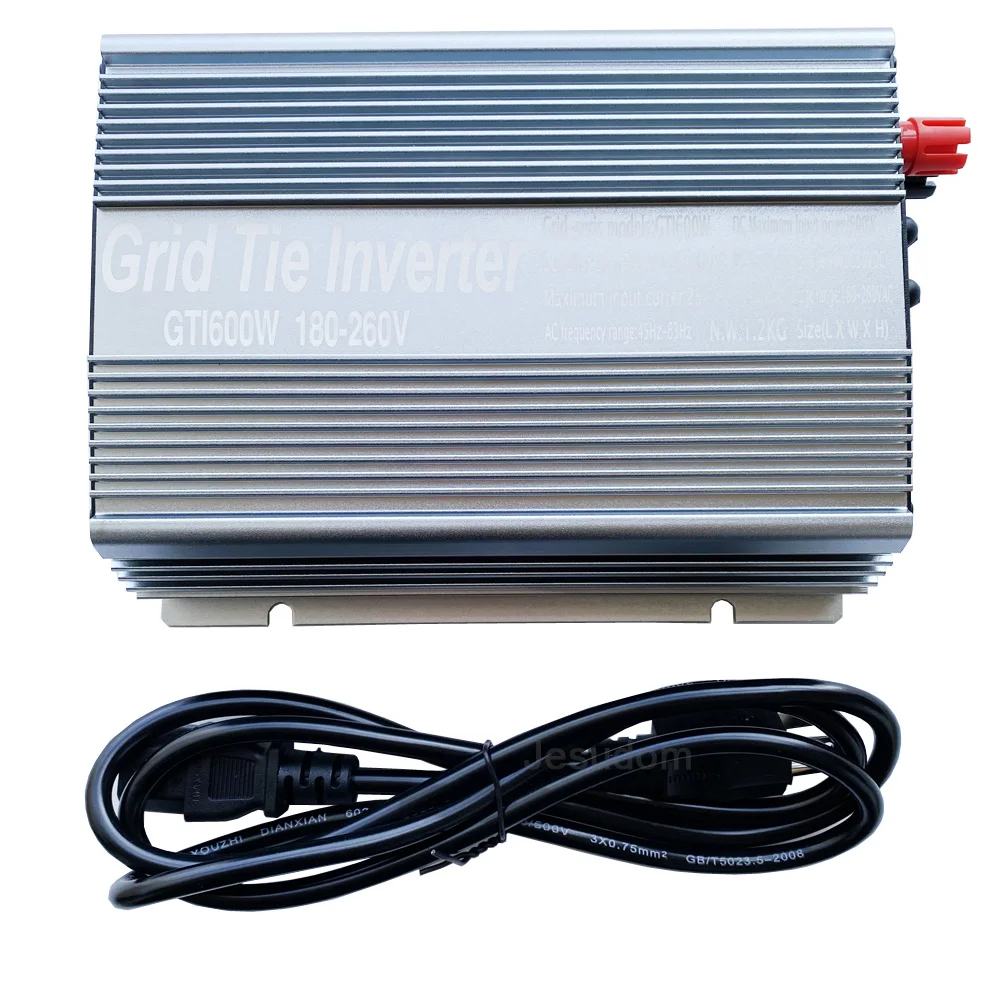

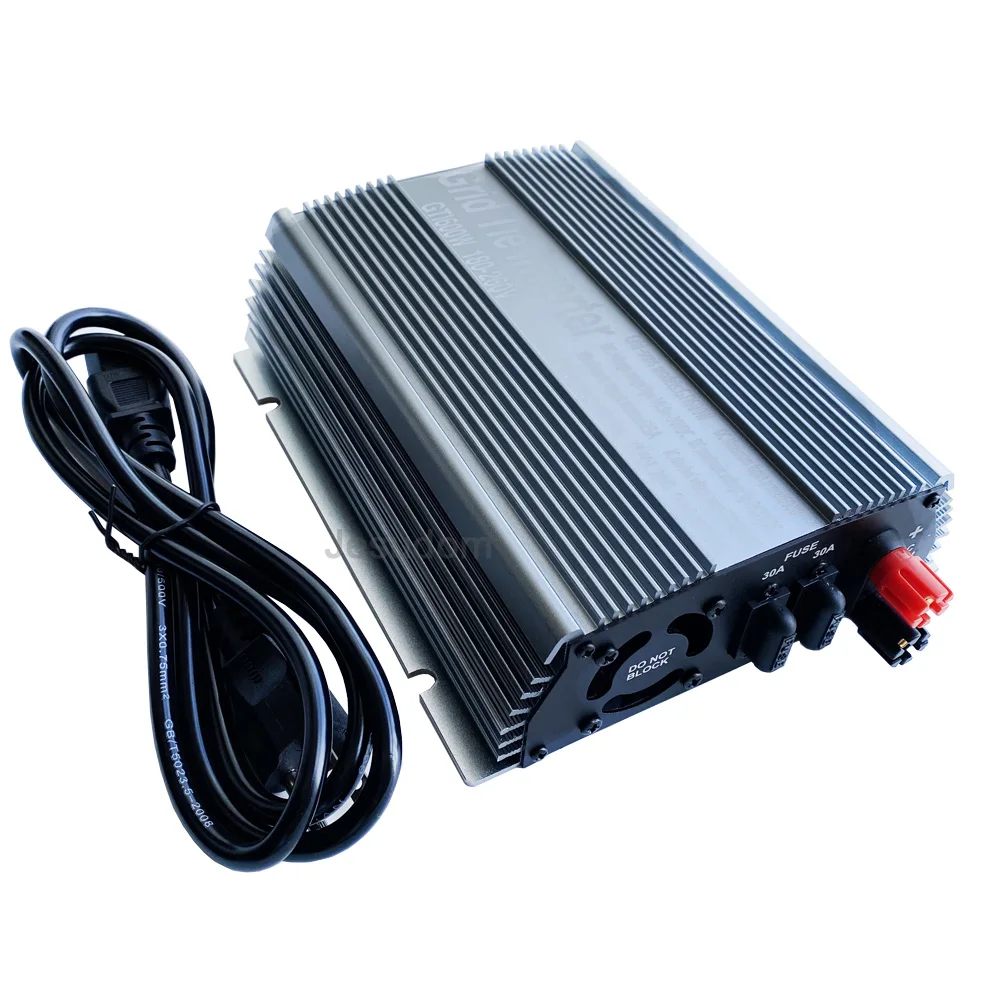

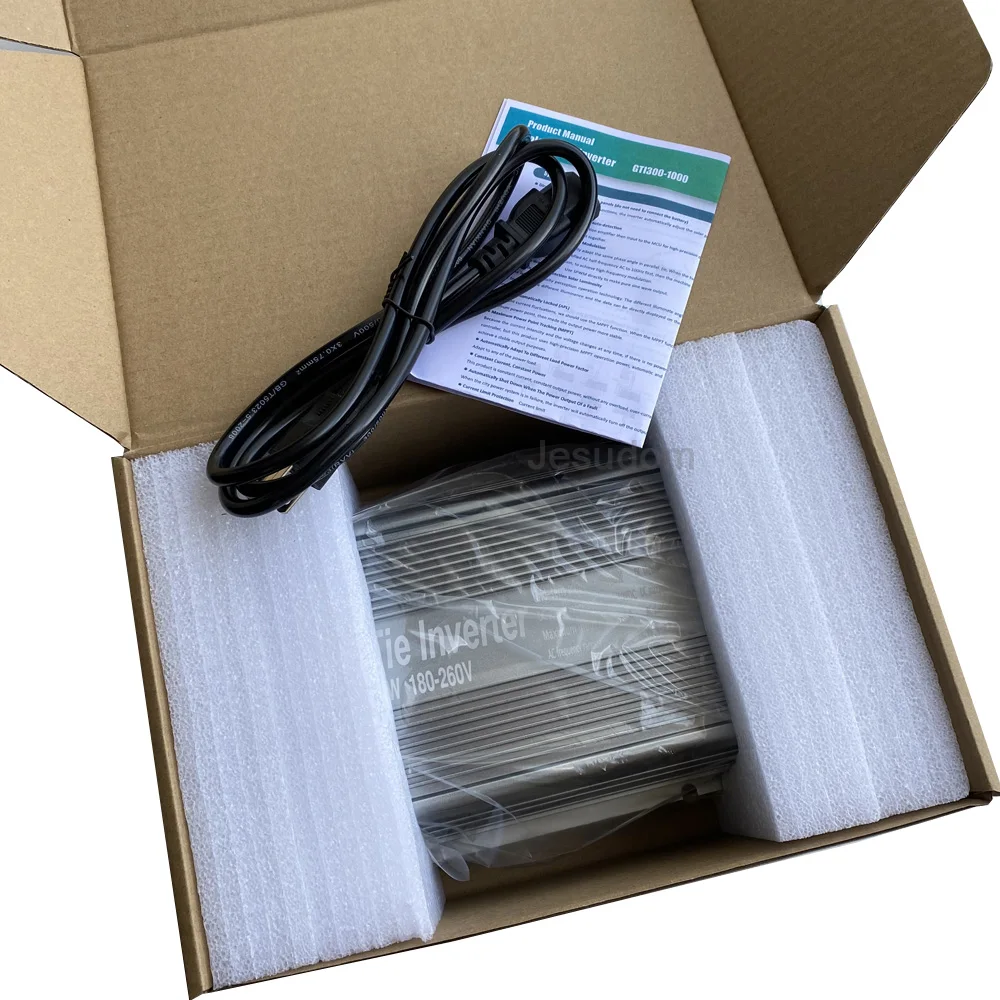

Изображение продукта.

Импортные пошлины, налоги и сборы не включены в цену товара или стоимость доставки.Эти расходы оплачивает покупатель.

Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут до торгов/покупки.

Для таможенной очистки. Если вам нужна помощь, пожалуйста, сообщите нам.

Удаленная область определяется как почтовый индекс или в отсутствие почтового кода, название пригорода/города, которое трудно обслуживать. Доставка в один из следующих почтовых кодов и городов потребует доплаты за удаленную территорию.

Для импорта экспресс-доставки, пикап из одного и того же почтового кода и города привлекут доплату за отдаленную область. Пожалуйста, обратитесь к Руководству по обслуживанию для суммы доплаты в местной валюте

Сертификат CE.

100% контроль качества перед отправкой.

Стандартная гарантия на 1 год

Гарантия распространяется только на товары, которые считаются потерявшими неудачу при нормальном использовании. Случайные повреждения из-за экологических причин или неправильного использования и установки не будут покрыты гарантией (но все еще пригодны к использованию)
