Макетная плата Pro Mini ATmega328 ATmega168 Micro ATmega32U4 Mega2560 CH340G 5 в 16 МГц для Arduino с контактным

Макетная плата Pro Mini ATmega328 ATmega168 Micro ATmega32U4 Mega2560 CH340G 5 в 16 МГц для Arduino с контактным

Примечание: 168 чипов 5 В имеют два цвета, синий и черный отправляются случайным образом, но цвет печатной платы отличается, другие функции одинаковы.

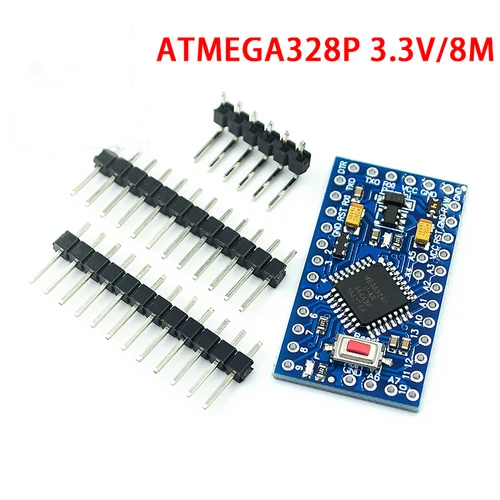

ATMEGA328P 3,3 V/8M 5V/16M
Профессиональная версия Mini Pro-это плата микроконтроллера. Он имеет 14 цифровых входных/выходных контактов (6 из которых могут быть использованы в качестве PWM выходов), 8 аналоговых входов, 8 мгц резонатор, кнопка сброса и крепежные отверстия штырьковые заголовки.

Параметр:

1. 14 цифровых входных/выходных портов RX, TX, D2 ~ D13,
2. 8 аналоговых входных портов A0 ~ A7
3. 1 пара последовательных портов TTL RX/TX
4. 6 PWM портов, D3, D5, D6, D9, D10, D11
5. С помощью микроконтроллера Atmel Atmega328P-AU
6. Поддержка серийной загрузки
7. Поддержка внешний 3,3 V ~ 10V DC источника питания
8. Поддержка питания аккумулятора 9 в
9. Частота часов 8 МГц
10. Размер: 33,3*18,0 (мм)

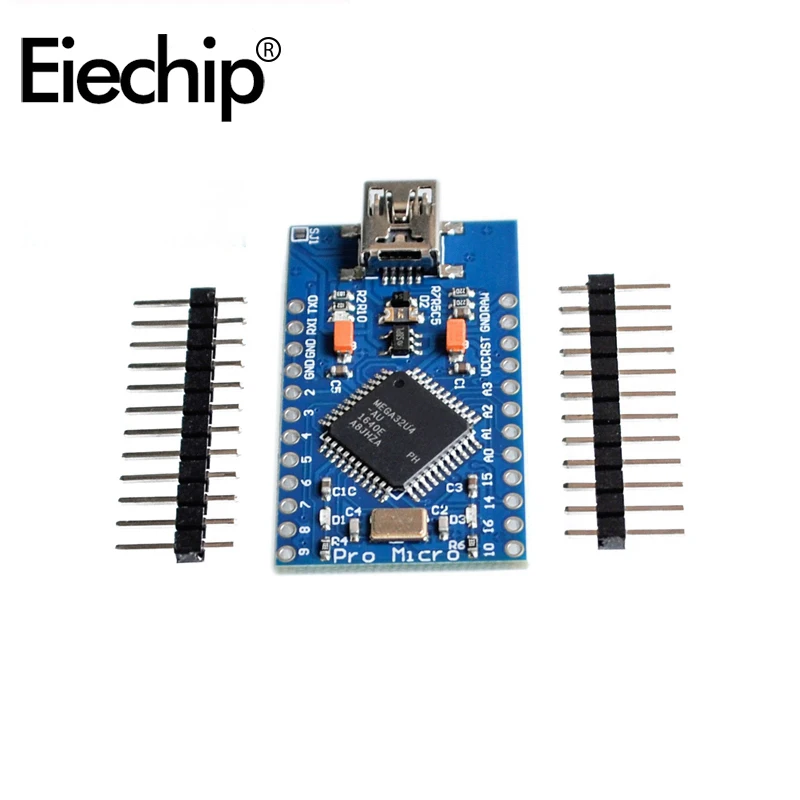

Pro mini ATMEGA32U4 плата для разработки Micro USB

ATMEGA32U4 работает на 5 В/16 МГц
Поддерживаемый IDE V1.0.1
Плата разработки микро-usb интерфейс программирования
4 10 булавки АЦП
12 цифровых ввода/вывода (возможность 5 ШИМ)
Аппаратное серийное соединение Rx и Tx

Описание:

Эта маленькая дощечка делает все друг к другу и сосед квалификация: 4-канальный 10-битный АЦП, 5 PWM шпильки, 12 DIO и аппаратное обеспечение последовательного соединения Rx и Tx вы ознакомитесь с. Работает на частоте 16 МГц и 5 В, этот Комитет напомнит вам о многих других совместимых платах, которые вам нравятся, но этот маленький парень может пойти куда угодно. На корабле есть регулятор напряжения, поэтому он может принимать напряжение до 12 В постоянного тока. Если вы поставляете нестабильную плату питания, обязательно Подключите к «RAW», а не к контакту VCC. Эта последняя версия исправляет шелковые ошибки, так что pin 14 является правильной маркировкой. Мы также добавили предохранитель PTC и диод для защиты цепи электропитания и исправили светодиодный канал RX и TX

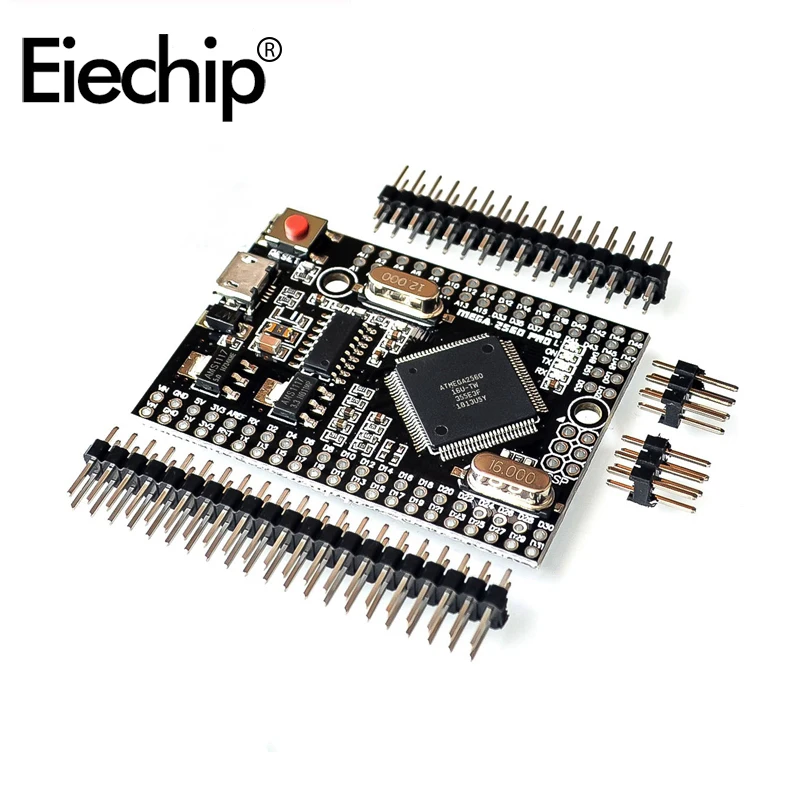

Mega2560 Pro ATmega2560-16AU USB CH340G Умная Электронная Плата развития

Встроенный Мега 2560 CH340G / ATmega2560-compatible с материнской платой Mega 2560. На базе микроконтроллера Atmel ATmega2560 и чипа интерфейса USB-UART CH340G.

Размер печатной платы компактный, размер 38х55мм. Это хорошее решение, чтобы сделать ваш окончательный проект на паянной прототипной плате.

Функция основной платы аналогична Arduino Mega 2560. Это встроенная основная плата, но она также стабильна и использует оригинальный чип ATmega2560 (16 МГц).

Плата использует чип CH340G в качестве конвертера UART-USB. Когда вы работаете на частоте 12 МГц, Обеспечивайте стабильные результаты обмена данными (необходимо установить драйвер на компьютер).

Mega PRO (встроенный) 2560 CH340G / ATmega2560-Connect к компьютеру через кабель microUSB (подходит практически для всех смартфонов Android).

Вы можете включить плату или контакты через разъем MicroUSB. Регулятор напряжения (LDO) может обрабатывать от 6 В до 9 В (пиковое 18 в) Входное напряжение постоянного тока. Выходной ток 5V-about 800mA, 3,3 V-около 800mA (Пожалуйста, обратите внимание на то, что высшее входное напряжение, тем меньше ток на выходе). Это обеспечит надежную мотивацию для большинства ваших первоначальных проектов.

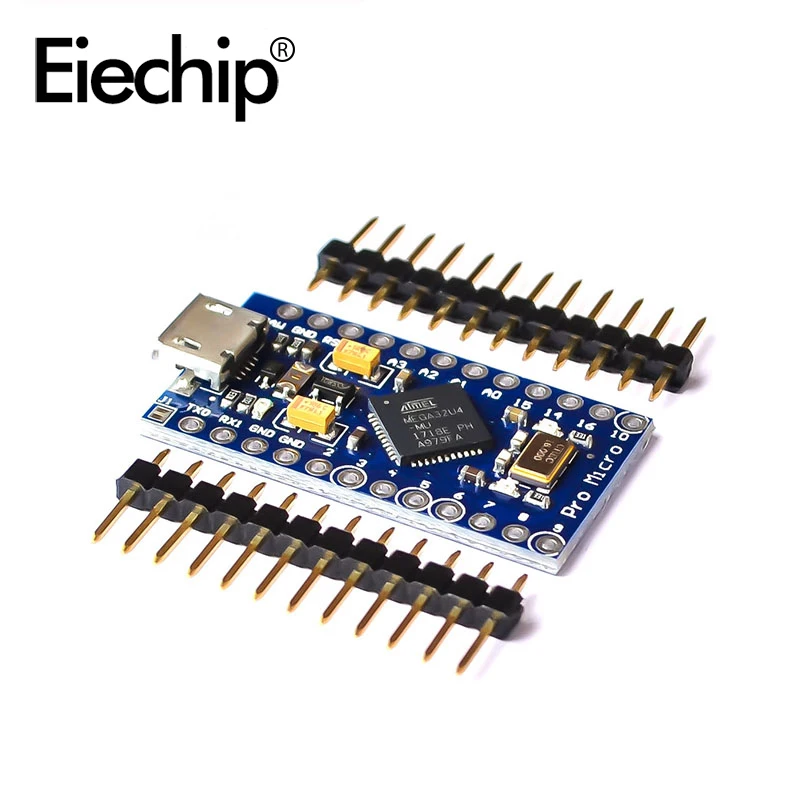

Pro Micro 5V/16M MCU development board использует собственную программу обновления USB ATmega32U4

Особенности:

ATMEGA32U4 работает на 5 В/16 МГц
Поддерживается ** IDE V1.0.1
Программирование интерфейса Micro USB на плате
4 10 булавки АЦП
12 цифровых ввода/вывода (возможность 5 ШИМ)
Аппаратное серийное соединение Rx и Tx
Описание:

Эта маленькая дощечка делает все друг к другу и соседних ** duino квалификация: 4-канальный 10-битный АЦП, 5 PWM шпильки, 12 DIO и аппаратное обеспечение последовательного соединения Rx и Tx вы ознакомитесь с. Работает на частоте 16 МГц и 5 В, этот Комитет напомнит вам о многих других совместимых с duino печатных плат, которые вам нравятся, но этот маленький парень может пойти куда угодно. На корабле есть регулятор напряжения, поэтому он может принимать напряжение до 12 В постоянного тока. Если вы поставляете нестабильную плату питания, обязательно Подключите к «RAW», а не к контакту VCC. Эта последняя версия исправляет шелковые ошибки, так что pin 14 является правильной маркировкой. Мы также добавили предохранитель PTC и диод для защиты цепи источника питания и исправили светодиодный сигнал RX и TX.

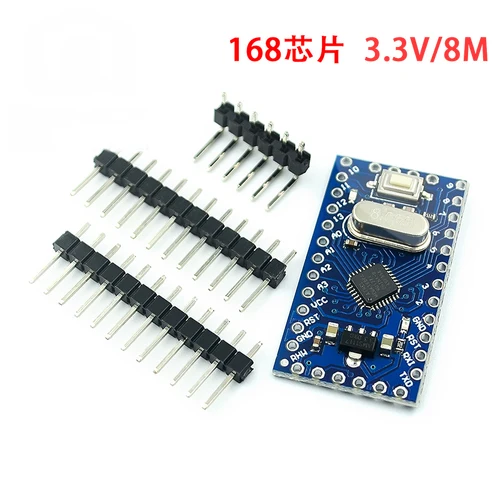

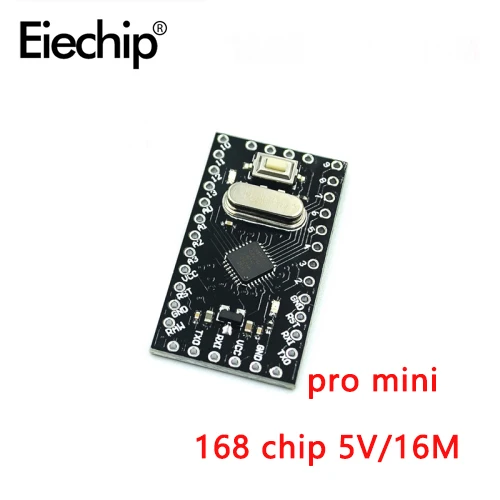

Pro mini ATMEGA168 чип 5 В/16 м 3,3 В/8 м

Параметр:

1. 20 цифровых входных/выходных портов RX, TX, D2 ~ D13, A0 ~ A5
2. 8 аналоговых входных портов A0 ~ A7
3. 1 пара последовательных портов TTL RX/TX
4. 6 PWM портов, D3, D5, D6, D9, D10, D11
5. С помощью Atmel Atmega168P-AU/Atmega328P-AU микроконтроллер
6. Поддержка серийной загрузки
7. Поддержка внешний 3,8 V ~ работающего на постоянном токе 12 В в источника питания
8. Поддержка 12V и ниже батарея источника питания
9. Частота часов 16 МГц
10. Размер: 33,3*18,0 (мм)

168 чипов 5 В имеют два цвета, синий и черный отправляются случайным образом, но цвет PCB отличается, и другие функции одинаковы.
