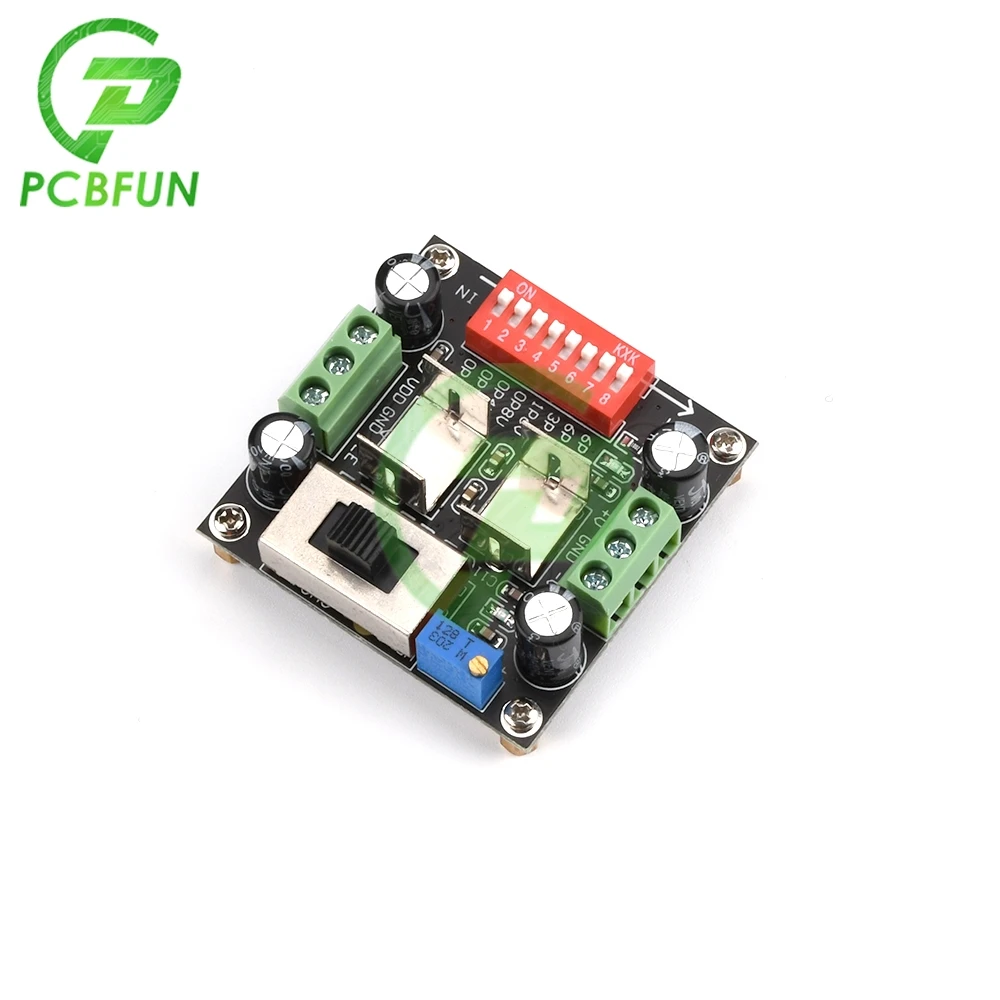

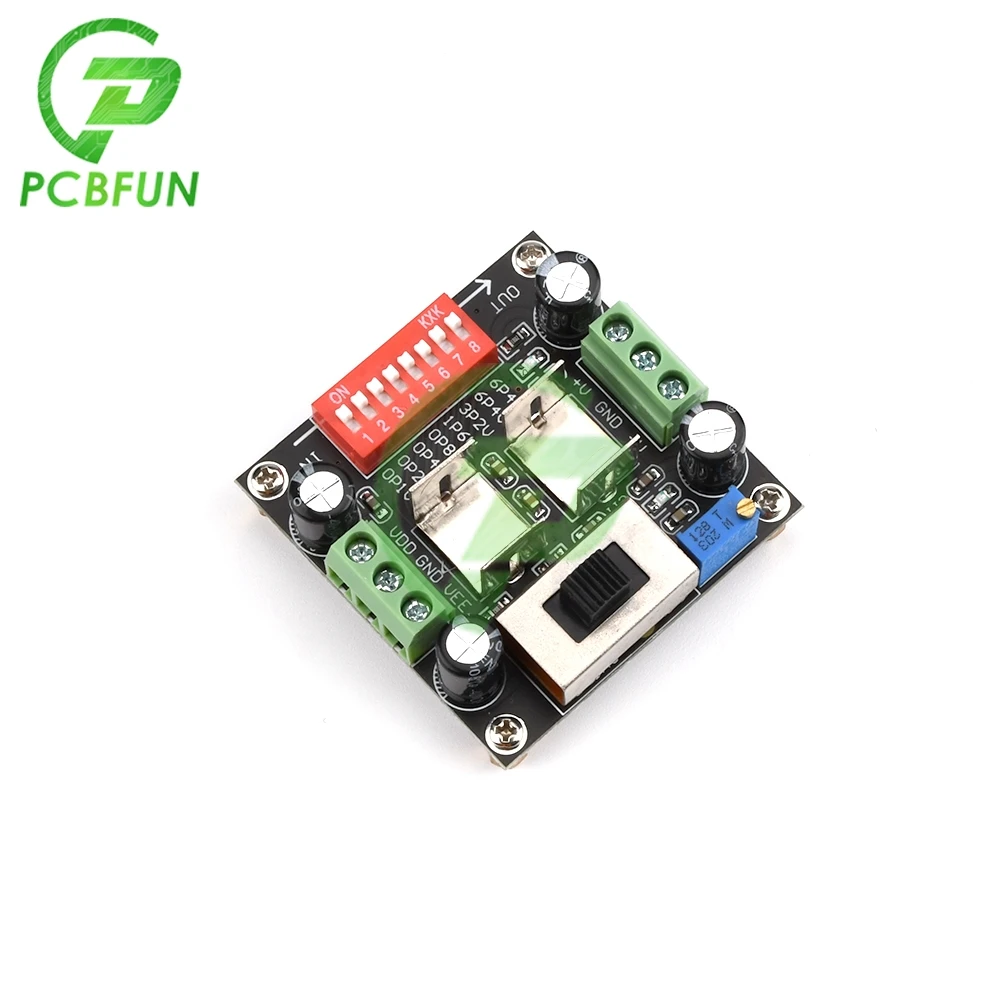

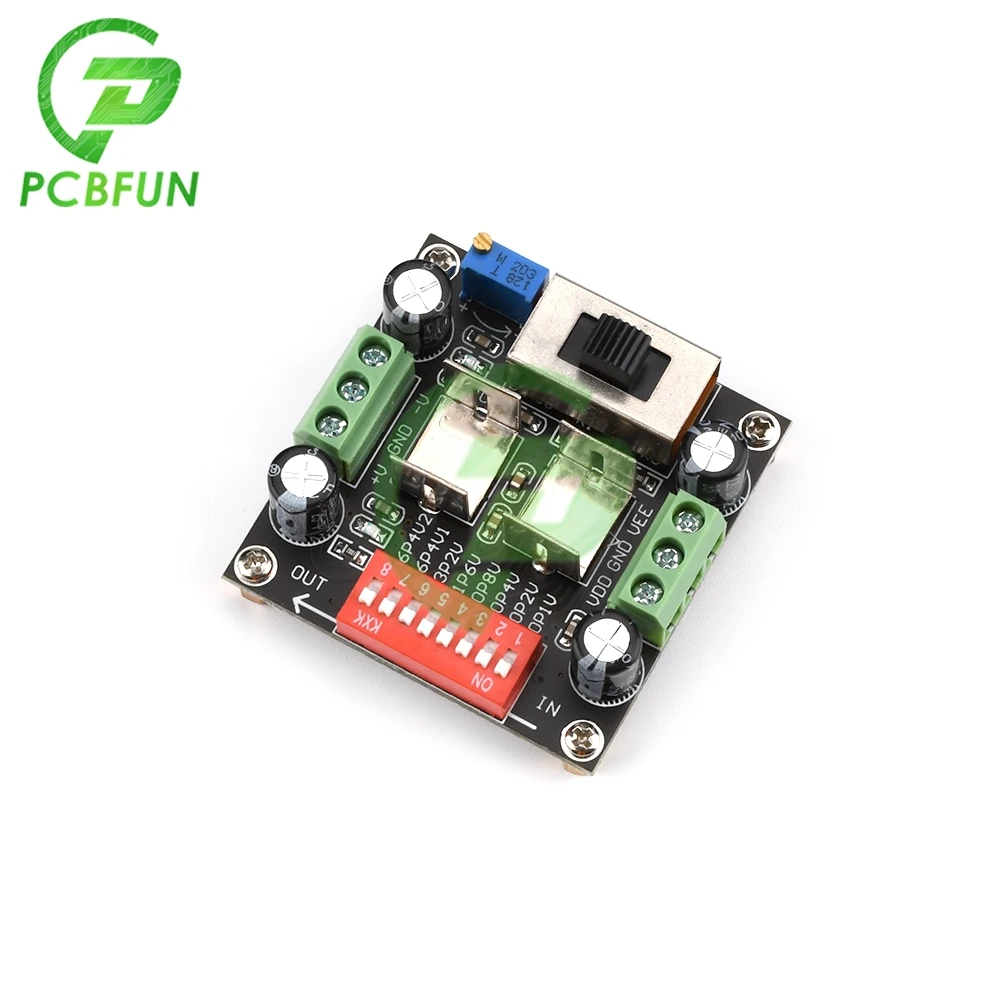

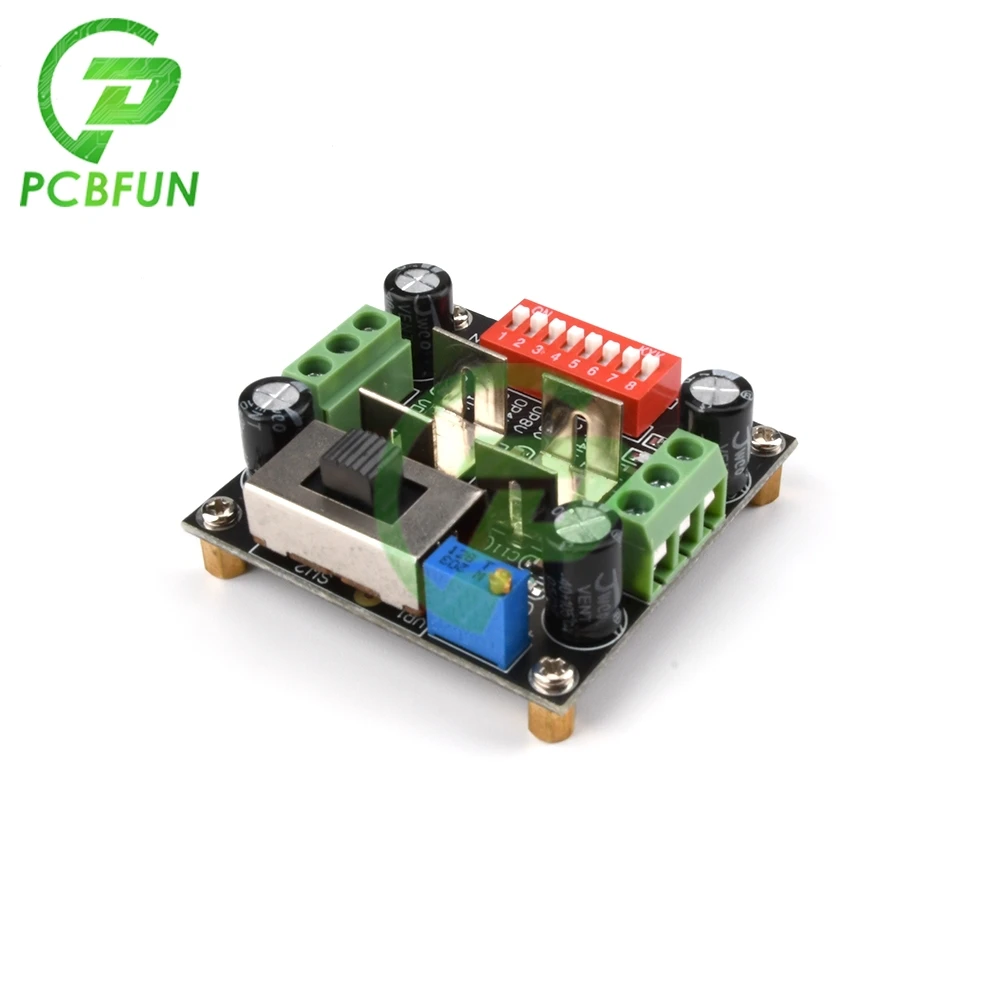

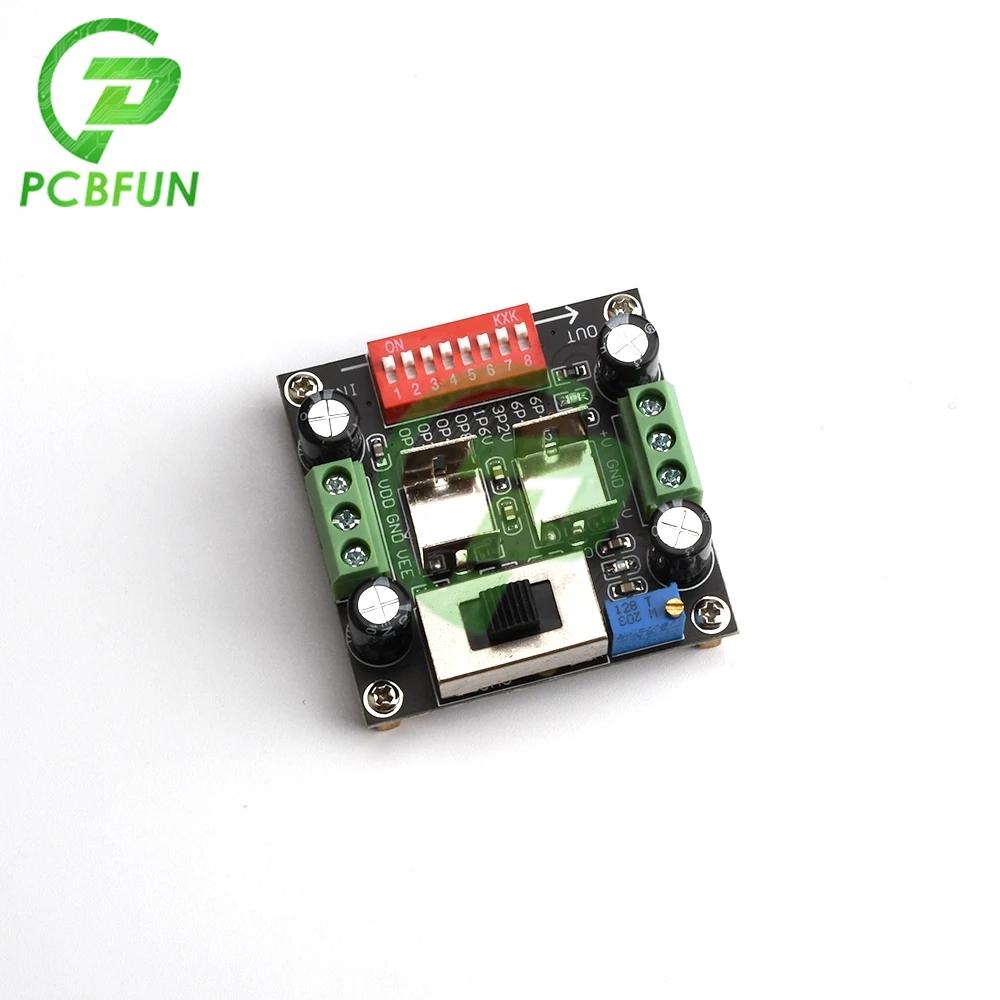

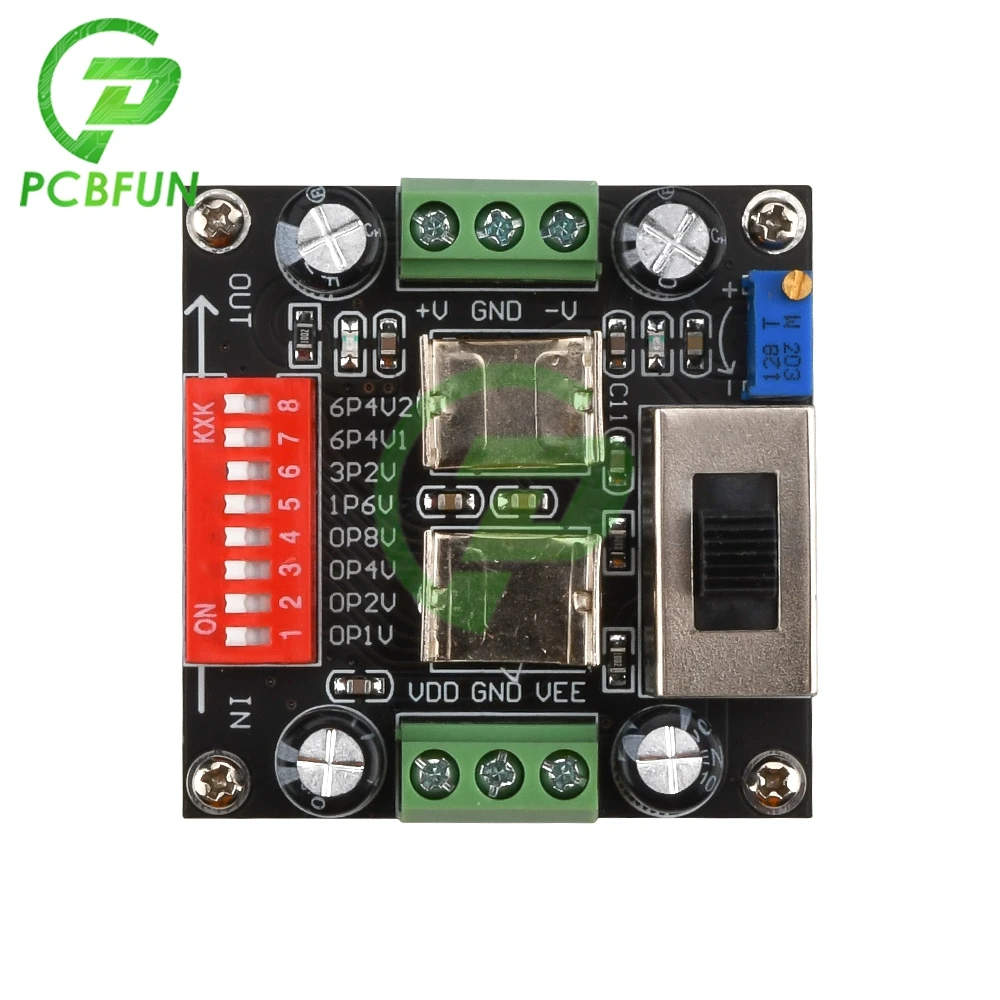

PS7A4701/TPS7A3301 <ультра-Низкая пульсация положительного и отрицательного регулируемого блока питания>

Это высокоэффективный точный линейный регулятор с низким уровнем шума (ультра-низкая пульсация), высокая производительность PSSR, широкий диапазон входного напряжения и отличные индикаторы шума от чипа, позволяет широко использовать чип во многих высокопроизводительных случаях. Линейный Регулируемый силовой модуль, разработанный командой на основе этих двух чипов, маленький и удобный, и проводка проста. Это очень подходит для источника питания аудио декодера пост-операционный усилитель, Точная схема управления усилителем и радиочастотная схема. Он имеет разумную схему. Чтобы восстановить оригинальные чиповые индикаторы, подходящие для студенческих обучающих соревнований и требований к питанию при разработке компаний или личных проектов.

Диапазон применения:

1 МГц-400 МГц DDS генератор сигналов, 1 Гц-10 ГГц детектор, DC-6GHz усилитель радиочастотного сигнала, используется для операционного усилителя (OP Amp), высокоточный цифро-аналоговый преобразователь (DAC), аналого-цифровой преобразователь (ADC) и другие силовые рельсы для высокоточных аналоговых схем, усилителей аудиосигнала, пост-DC/DC преобразователь регулировки и пульсации фильтрации, тестирования и измерения, медицинские, Промышленные приборы, базовые станции и телекоммуникационная структура, 12 В и 24 В промышленная шина, модули датчиков, беспроводная Прозрачная передача модулей, фильтры, операционные усилители (сложение, вычитание, умножение и интеграция), релейные модули, модули питания, цифровые аттенюаторы, фазовые петли источника частоты.

Меры предосторожности при использовании модуля:

1. Модуль не имеет обратного подключения и защиты от перенапряжения, пожалуйста, внимательно проверьте и сравните источник питания перед включением, в противном случае модуль будет поврежден.
2. Нагрев линейного источника питания в основном определяется разницей в входном и выходном напряжении и нагрузочным током. Выберите и используйте модуль питания. Как правило, 30%Требуется.
3. Модуль представляет собой понижающий модуль, а входное напряжение должно быть больше, чем выход 0,5 V для стабильную выходную мощность.
4. Когда нагрузка большая или разница в давлении большая, меры рассеивания тепла могут быть соответствующим образом увеличены, в противном случае чип будет перегреваться или поврежден.

Часто задаваемые вопросы:

1. Может ли модуль питаться от аудио оборудования?
Этот модуль питания представляет собой высококачественный модуль питания, предназначенный для питания радиочастотного оборудования и высококлассного аудио-оборудования.
2. Почему выходное напряжение модуля не может быть больше входного напряжения?
Модуль представляет собой понижающий модуль и не может быть увеличен; Максимальное выходное напряжение будет меньше, чем входное напряжение около 0,5 V.
3. Почему я не могу проверить номинальные параметры пульсации? Есть зазор в измеренной пульсации.
Во-первых, вам нужно иметь правильный метод измерения, вы можете Google метод измерения пульсации самостоятельно. Во-вторых, Линейный источник питания может подавлять только пульсацию входного сигнала и шум, но он не бесконечен. Рекомендуется использовать общий низкочастотный (частота мощности) трансформатор выпрямителя фильтра в качестве входного сигнала. Конечно, импульсный источник питания также может использоваться в качестве источника питания.
