Особенности

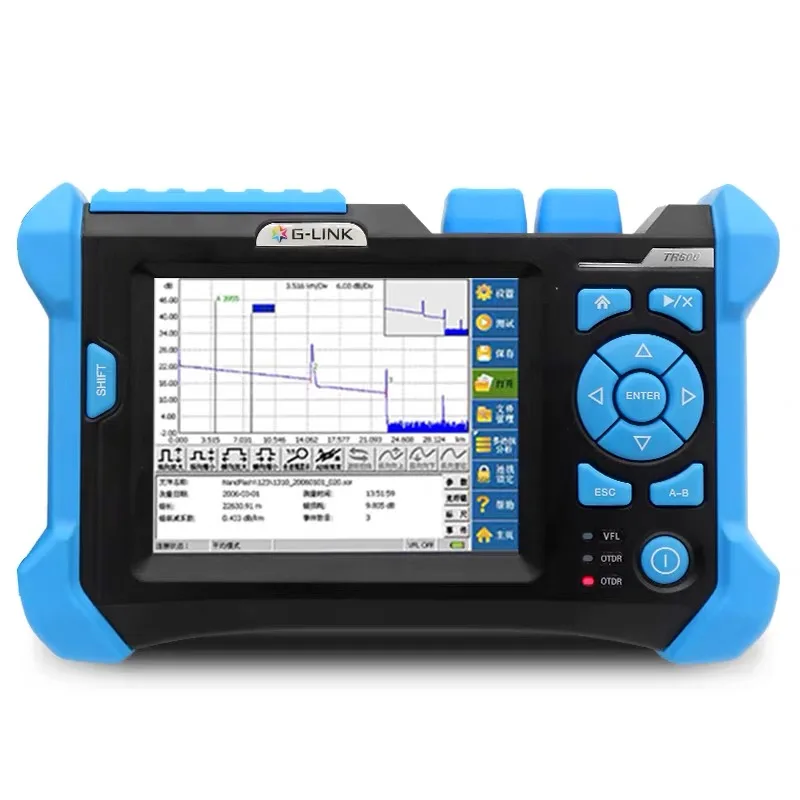

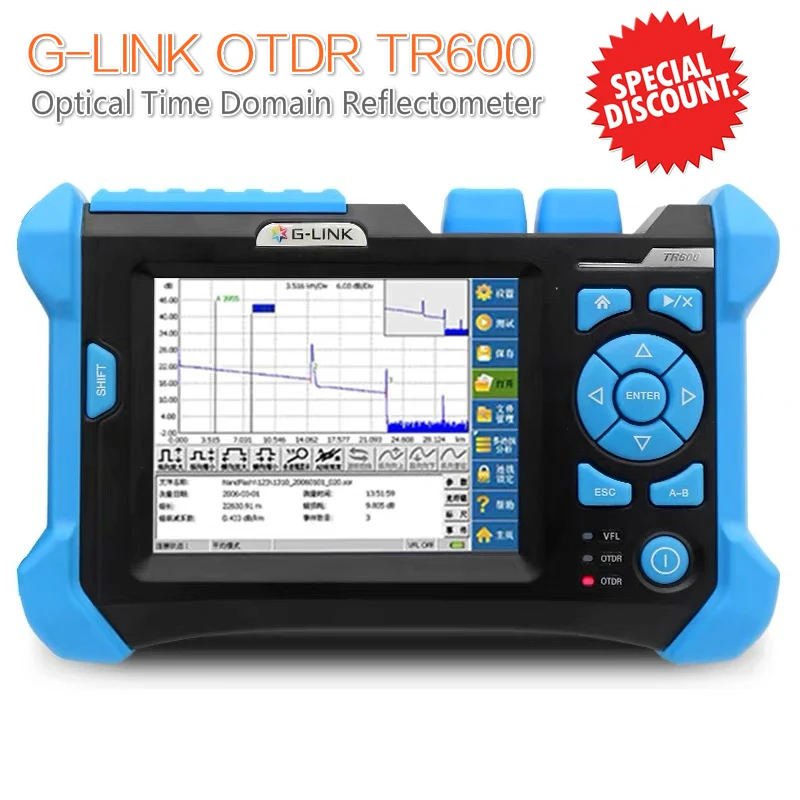

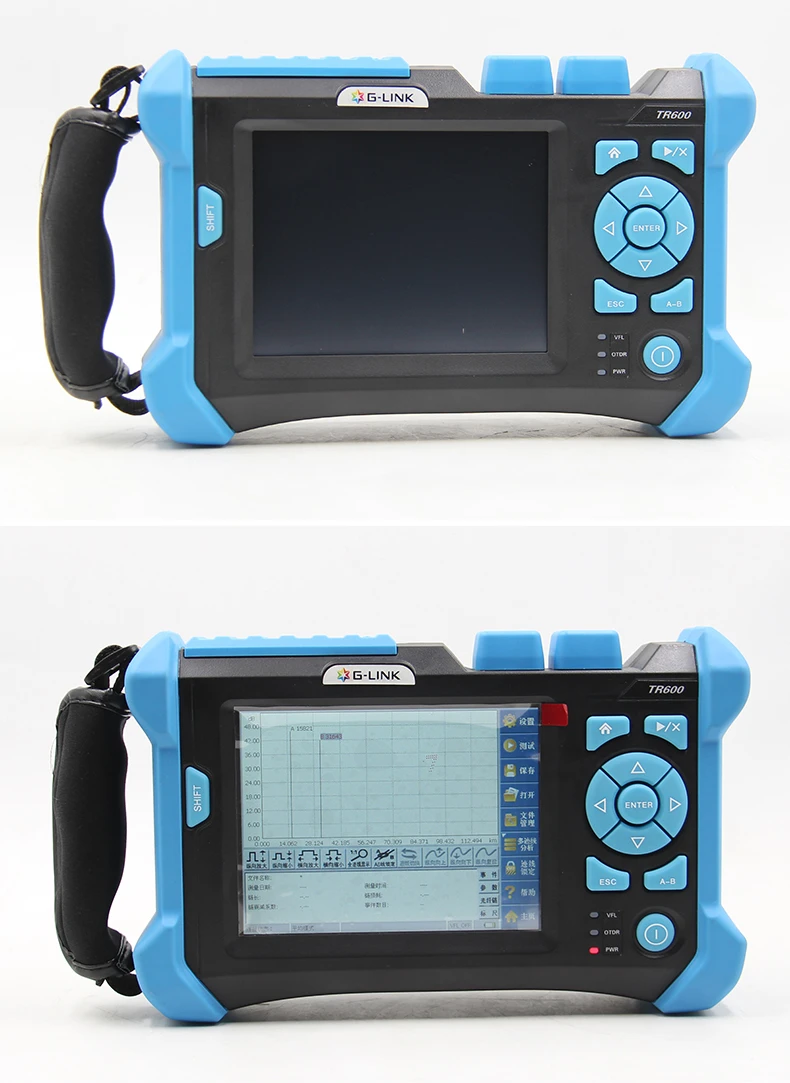

G-LINK TR600 OTDR Инструмент

Комплексное применение волоконного теста, обеспечивающее несколько вариантов длины волны:

Одиночный режим: 1310/1550 тест на двойную длину волны (с фильтром),

Автоматический режим измерения: просто выберите длину волны, которая будет измерена, и остальная часть работы выполнена TR600, включая автоматическую настройку условий измерения, выполнение измерений, поиск событий и автоматическое сохранение данных.

Автоматическое именование и автоматическое хранение файлов измерений, что упрощает рабочие процедуры оператора.

Режим измерения нескольких волн с автоматическим переключением длины волны: в настройках параметров несколько волн могут быть выбраны одновременно, и он может быть выполнен после нажатия на измерение. В режиме измерения нескольких волн вы можете просматривать состояние затухания одного и того же сечения оптического волокна на разных длинах волн, чтобы лучше анализировать измеренный светильник.

Режим фиксированной функции трассировки для сравнения со справочными волноводами: пользователи могут использовать эту функцию для фиксации трассировки и отображения другой трассировки в режиме реального времени или усредненного измерения на одном экране. Шаблон, созданный таким образом, очень полезен для установки многоядерных оптических волокон или для проверки старения оптических волокон в установленной оптоволоконной сети.

Обеспечить режим функции «мульти-анализа длины волны» для сравнения нескольких следов: в режиме «мульти-анализа длины волны» может быть реализована функция сравнения отображения любого файла трассировки.

TR600 зона для коротких событий может измерять два тесно прилегающих события центрального офиса или клиента во время установки оптического кабеля. В случае мертвые зоны может достигать 1,5 метров.

Идеальная LAN/WAN/FTTx Сертификация и инструмент для устранения неполадок, может обеспечить онлайн-тест FTTx и может идентифицировать разветвитель и конец волокна.

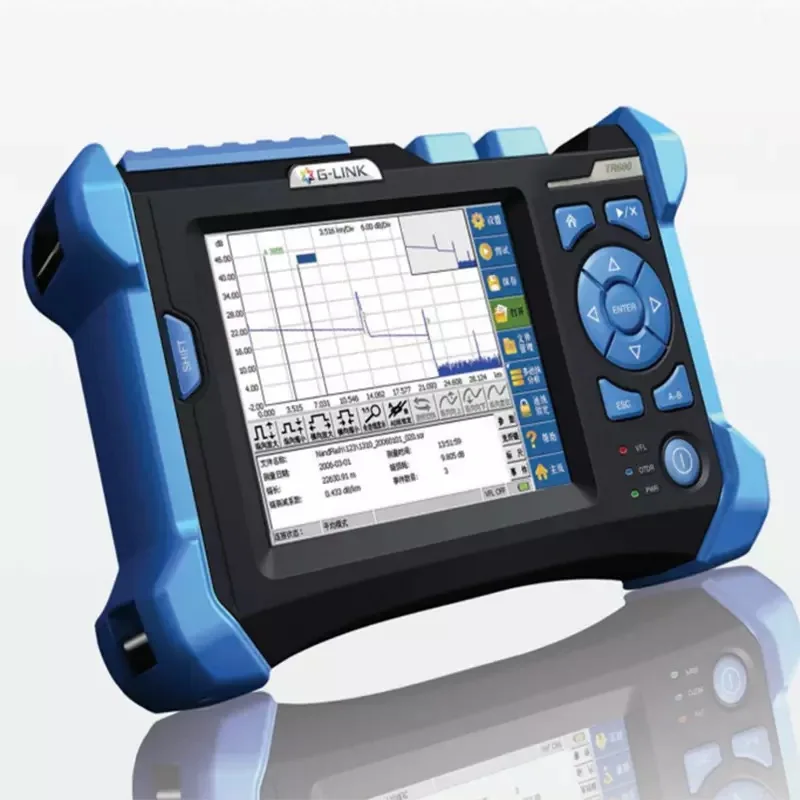

Эффективный интерфейс man-machine, дизайн сенсорного экрана размером с ладонь, интуитивно понятная работа, простота в использовании и простота в переноске.

Оптимизированная конструкция источника питания: встроенная литиевая аккумуляторная батарея большой емкости, время работы в режиме ожидания более 8 часов.

Bellcore формат файла (. Заказов, больше, чем 10000 следов хранятся.

CE, FCC, IS09001 сертификация.

Оптическое Обнаружение связи: он может эффективно защитить тестовые инструменты и коммуникационное оборудование.

Обнаружение состояния подключения: знать состояние соединения соединителя во времени, так что оператор может измерить в лучшей среде.

Переключение гибкого режима измерения: Режим измерения в режиме реального времени и режим среднего измерения можно переключать с помощью клавиши быстрого доступа.

G-LINK программное обеспечение OTDR TracesManager для ПК:

Просматривайте и анализируйте протестированные Файлы трассировки.

Отображение следов измерений, списка событий, параметров измерений, результатов измерений и другой информации о данных.

Легко реализовать функции модификации партии и печати партии.

Программное обеспечение на базе Windows PC может анализировать/редактировать тестовые следы на ПК, а также может генерировать различные формы тестовых отчетов в соответствии с потребностями пользователя.

Обеспечивают гибкие и Разнообразные режимы печати: одностраничный режим однократной траекторной печати, режим пакетной печати, одностраничный режим многократной траекторной печати, режим многоволновой печати дисплея. Предоставляем индивидуальный выбор вариантов печати и настроек страницы.

Функция сравнения разницы в форме волны: в окне формы волны несколько сигналов могут быть открыты в одном окне одновременно, а различия между формами сигналов отображаются в одном окне, что упрощает сравнение изменений параметров, вызванных старением волокна.

Весь дисплей интерфейса очень интуитивно понятен и прост в эксплуатации. Может работать без ручного управления.

Телекоммуникационное строительство и техническое обслуживание

Кабельная система

Другие оптоволоконные проекты

CATV строительство и техническое обслуживание

Производство и Исследование оптических компонентов

Параметр

Динамический диапазон

32/30dB, 1310/1550nm

Мертвая зона событий

<2 м

Погрешность расстояния

± (0,75 m + образец пространство + измерения distance× 0.003%)

Разрешение выборки

0,05, 0,1, 0,2, 0,5, 1,2,4,8,16m

Дальность действия

0,4, 0,8, 1,6, 3,2, 6,4, 16,32, 64128256512 км (SMF);
0,4, 0,8, 1,6, 3,2, 6,4, 16,32 (MMF 850 нм)

Ширина импульса

5,10,30,80, 160320640, 1280,5120,10240,20480ns
5,10,30,80, 160320640, 1280 (MMF 850 нм)

Порог потери

0,01 дБ

Точки отбора проб

До 128k

Линейность

0. 05дб/дБ

Разрешение потери

0001 дБ

Объем памяти

≥ 800 следов (встроенный)
≥ 65500 следов (1 Гб памяти SD)

Настройка коэффициента преломления группы

От 1,00000 до 2,00000 (0,00001 шагов)

Блок расстояния

Км, М, кфт, ФТ

Дисплей

640 × 480, 6,5 дюймов TFT-LCD (сенсорный экран)

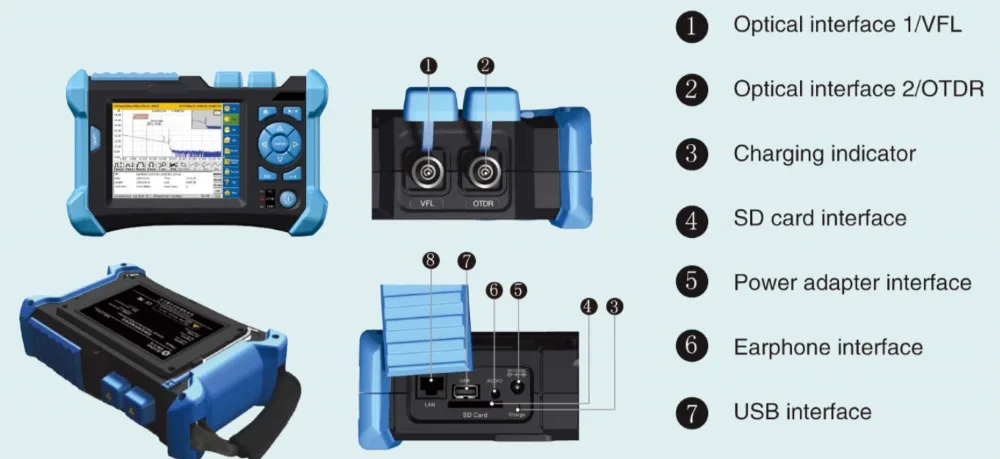

Интерфейс

USB, SD

Оптический разъем

FC/SC/LC (универсальный разъем)

Измеритель оптической мощности

Диапазон длины волны: от 1270нм до 1700нм
Диапазон измерения exfiber: от-60 до + 3 дБм
Точность измерения: 5% ( -10dBm, CW)

Источник питания

Адаптер переменного тока 100 в 240 В пер. тока, 50/60 Гц, 1.5A
Постоянный ток: 19V ± 2V(2A)
Встроенный литиевый аккумулятор: 4400 мАч, время работы ≥ 8 часов
