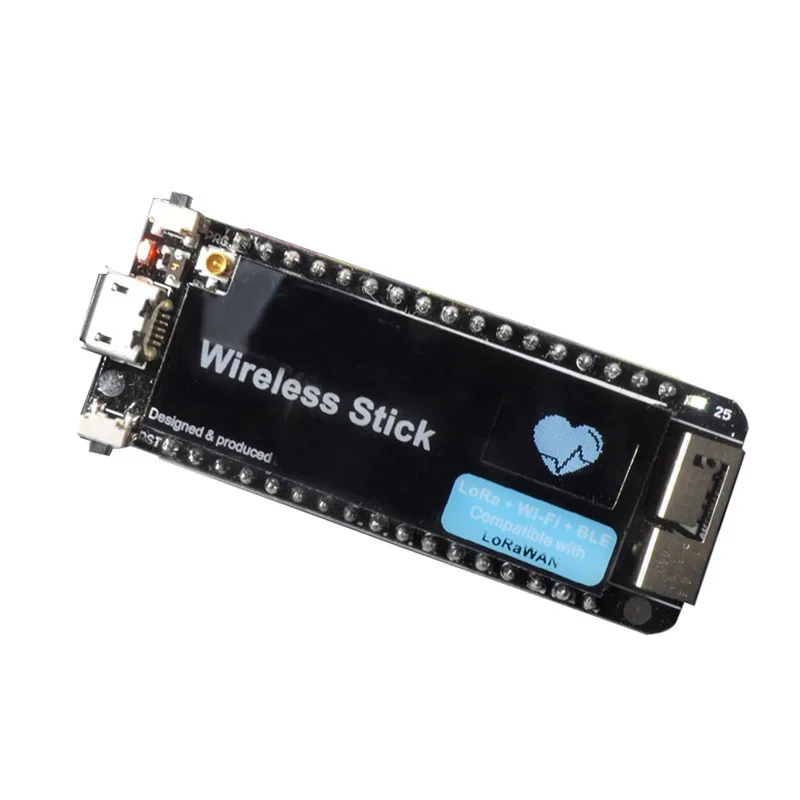

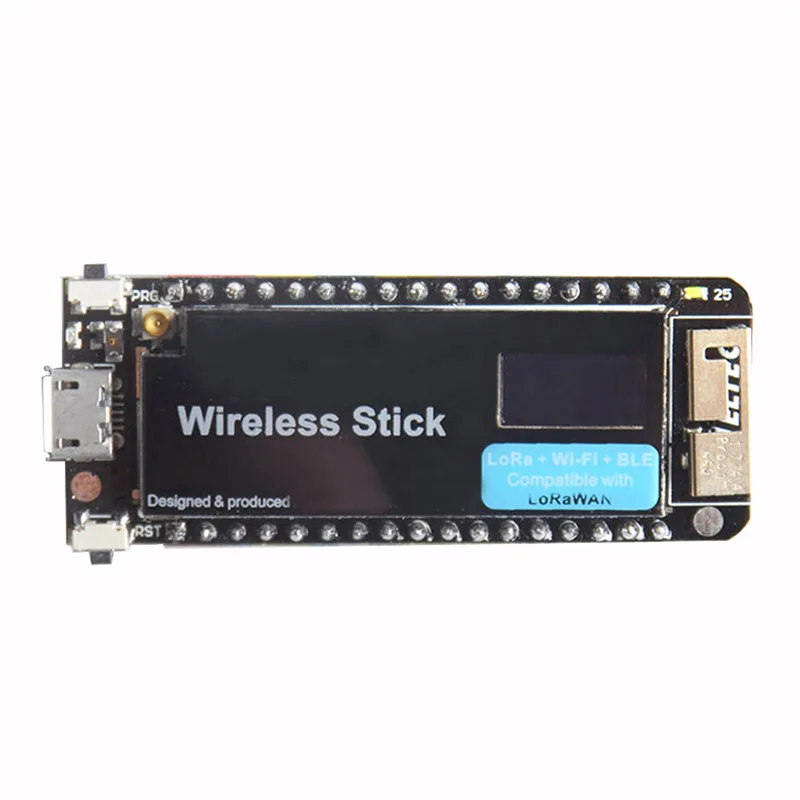

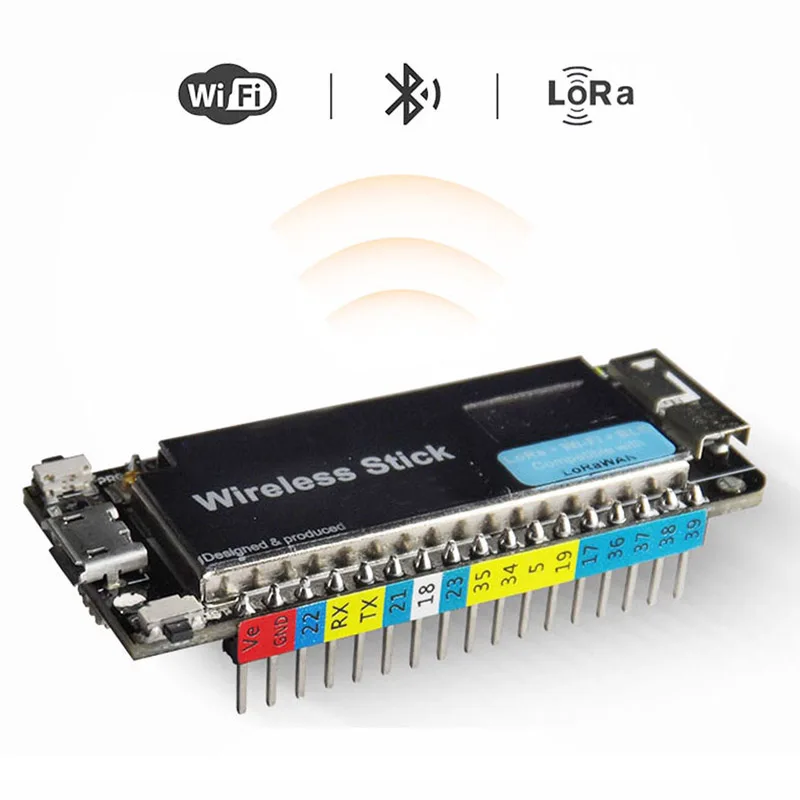

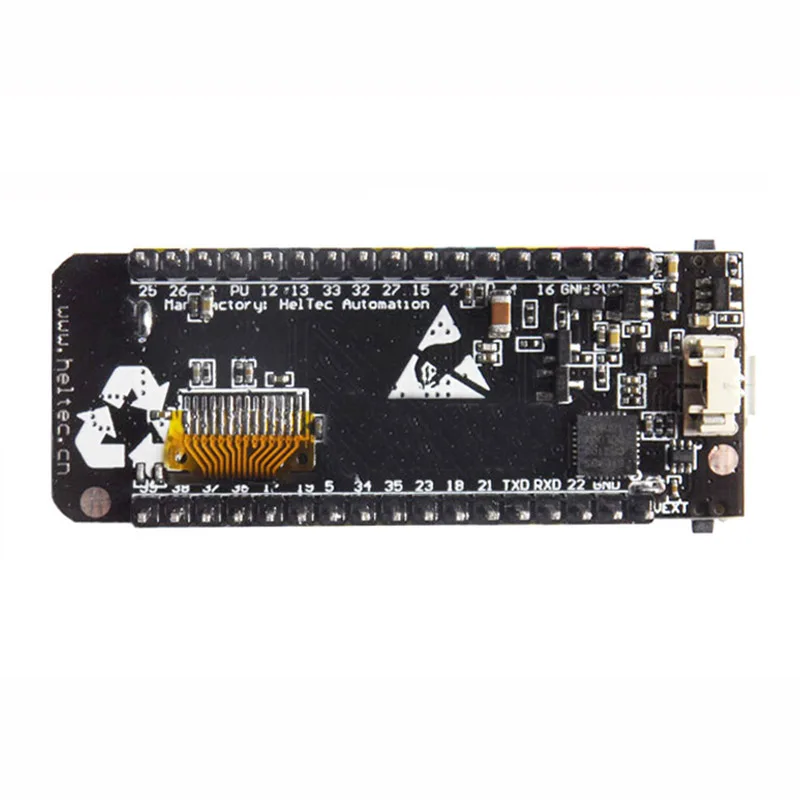

Беспроводной модуль ESP32 SX1276 LoRa OLED дисплей Bluetooth WIFI Lora для Arduino

Беспроводной модуль ESP32 SX1276 LoRa OLED дисплей Bluetooth WIFI Lora для Arduino

 Компактный внешний вид, мощные вычислительные функции, функция Wi-Fi, поддержка Arduino, богатый интерфейс и другие функции продукта, пользователи могут программировать продукт через стандартную библиотека и простой язык разработки, И быстро завершить проверку программы и разработку продукта. В то же время, он имеет oled-дисплей и интерфейс литиевой батареи, который может использоваться для простого управления зарядкой и разрядкой литиевых батарей, И может быть непосредственно использован в качестве разработки портативных устройств.
Этот продукт напрямую не использует более популярные WIFI, LoRa и другие модули, но непосредственно на основе развития чипа, с одной стороны, чтобы минимизировать размер, с другой стороны, потому что модули, продаваемые на рынке, предназначены для массовых продуктов. Он должен быть совместим с различными потребностями пользователей, поэтому их производительность в одном аспекте не является оптимальной. В соответствии с потребностями наших продуктов, мы сделали специальные модуляции на функциях, чтобы лучше соответствовать потребностям продуктов.
Продукт для основной чип управления представляет собой 32-битный процессор-ESP32 чип. В дополнение к функции Wi-Fi, он также поддерживает BLE 4,2 и мощные функции беспроводной связи LoRa, которые могут использоваться как шлюз для продуктов IoT или как терминал драйвера продукта (например, датчики, шаговые двигатели и т. д.).

Процессор:
Используйте чип Lexin ESP32
32-битный двухъядерный, 240 МГц Частота
Встроенный WiFi и Bluetooth
Основной процессор полностью свободен для запуска приложения пользователя.
Дополнительный сопроцессор ULP, который контролирует каналы GPIOs, ADC и контролирует большинство внутренних периферийных устройств.

Лора:
Использование чипа Semtech SX1276

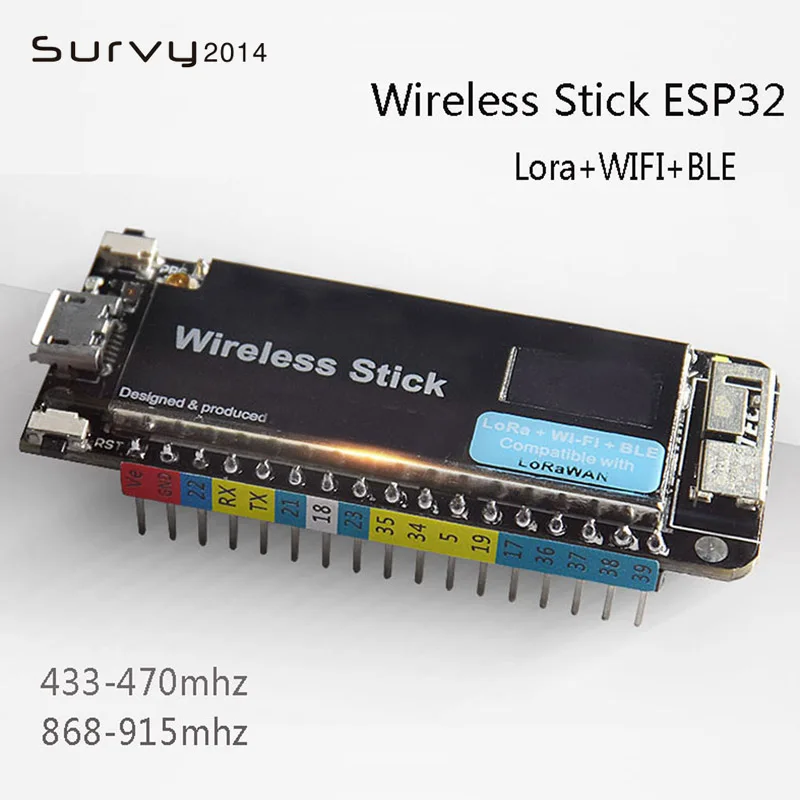

Поддержка 433 МГц, 470 МГц, 868 МГц, 915 МГц четырехдиапазонный опционально
Может использоваться как узел LoRa и микрошлюз
Поддержка протокола LoRaWAN
Расстояние передачи узла: до 6 км в открытом пространстве
Выходная мощность: до + 20 дБм (± 2 дБм)

WiFi:
802,11 b/g/n/e/i
802,11 n (2,4 ГГц), скорость передачи данных до 150 Мбит/с
802,11 e: механизм QoS для реализации беспроводной мультимедийной технологии
WMM-PS, UAPSD
Технология агрегации кадров MPDU и A-MSDU
Блочный ответ, фрагментация и реорганизация
Автоматический мониторинг/сканирование маяка
802,11 i функции безопасности: предварительная аутентификация и TSN
Поддержка шифрования WPA / WPA2 / WPA2-Enterprise / WPS
Режим станции BSS Infrastructure/режим SoftAP
Wi-Fi Direct (P2P), обнаружение P2P, режим P2P GO и управление питанием P2P
Поддержка для IPv6

Bluetooth:
Полный Стандарт Bluetooth v4.2, включая традиционный Bluetooth (BR/EDR) и Bluetooth с низкой энергией (BLE)
Поддерживает стандартный класс-1, класс-2 и класс-3 без внешнего усилителя мощности
Улучшенная точность управления питанием
Выходная мощность до + 10 дБм
Приемник NZIF с чувствительностью приема BLE-128 дБм
Адаптивная частота Hopping (AFH)
Стандартный HCI на основе SDIO / SPI / UART интерфейса
Высокая скорость UART HCI со скоростью до 4 Мбит/с
Поддержка контроллера BT 4,2 и стека протоколов хоста
Протокол обнаружения службы (SDP)
Универсальное приложение доступа (зазор)
Протокол управления безопасностью (SMP)
Bluetooth с низкой мощностью
ATT / GATT
HID
Поддержка всех приложений на базе GATT Bluetooth с низким энергопотреблением
SPP-Like низкомощный протокол передачи данных Bluetooth
BLE маяк
A2DP / AVRCP / SPP, HSP / HFP, RFCOMM
CVSD и SBC аудио кодек алгоритмы
Bluetooth piconet (Piconet) и Scatternet (Scatternet)

Взаимодействие человека:
0,49 дюймовый oled-экран
Кнопка (сброс и программа)

Источник питания:
Входная мощность: USB, литиевая батарея
Выход источника питания: + 5 вольт постоянного тока (только в том случае, если USB со встроенным усилителем), + 3,3 V
Интегральная схема зарядки литиевой батареи
Использование внешнего источника питания, управляемого портом IO, удобно для платы разработки, чтобы ввести низкое энергопотребление

Интерфейс:
UART, SPI, I2C, I2S, карта Mirco-SD
12-бит ADC, 8-битный DAC
29 общих портов GPIO

Хранение:
Вспышка: 64M-BitsMB

Потребляемая мощность:
Ток сна: 800uA

Механическая структура:

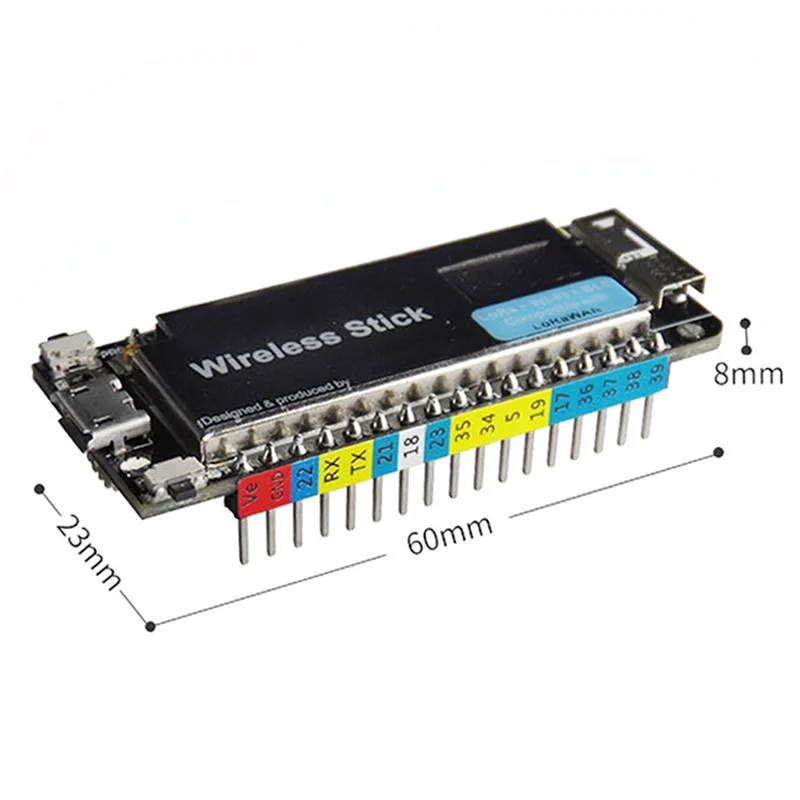

Размеры: 60mmX23mmX8mm

Посылка включает:

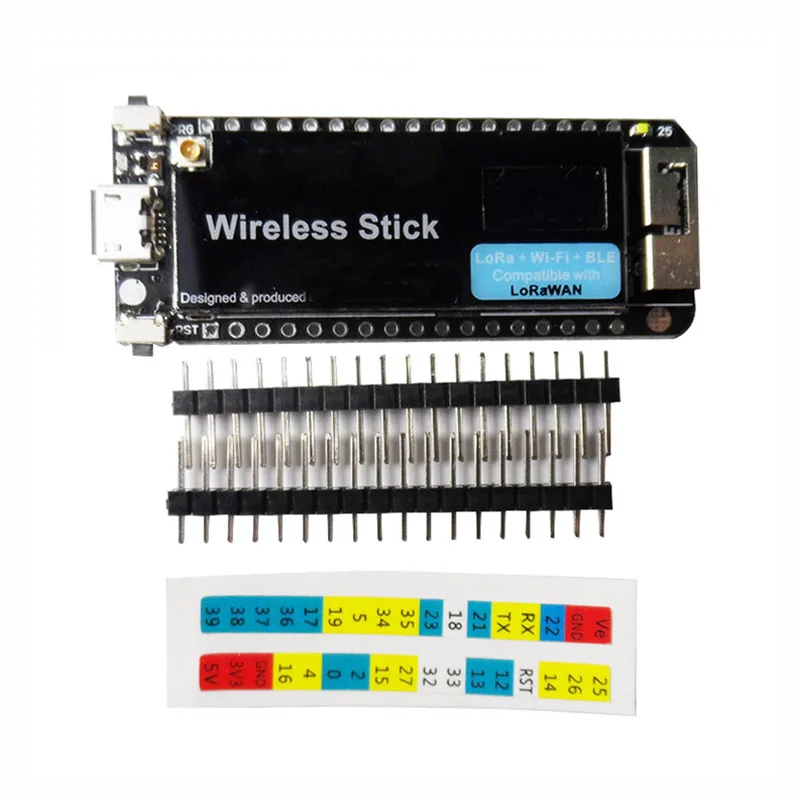

1 * ESP32 Беспроводная палка SX1276 макетная плата (не спаянные булавки + пин-наклейки)
