Модуль модульной платы источника питания INA219 GY-219 модуль датчика с интерфейсом I2C

Модуль модульной платы источника питания INA219 GY-219 модуль датчика с интерфейсом I2C

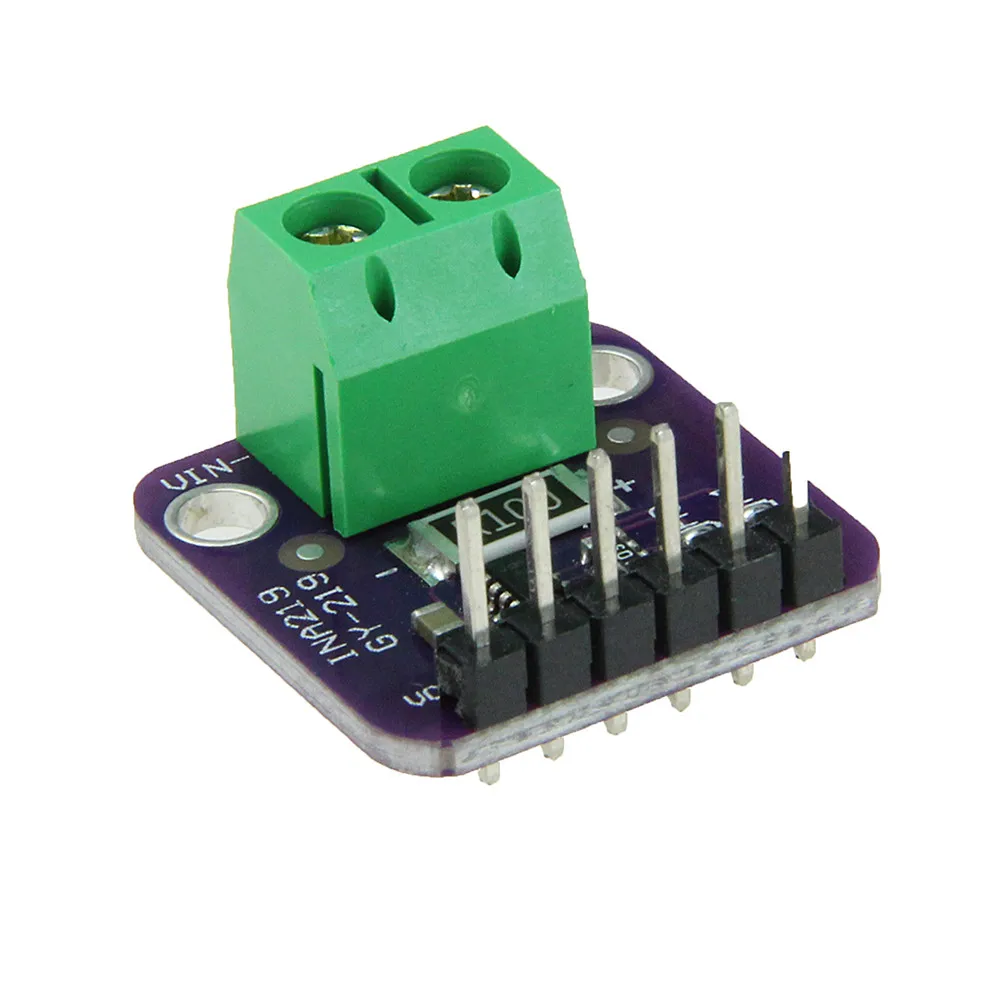

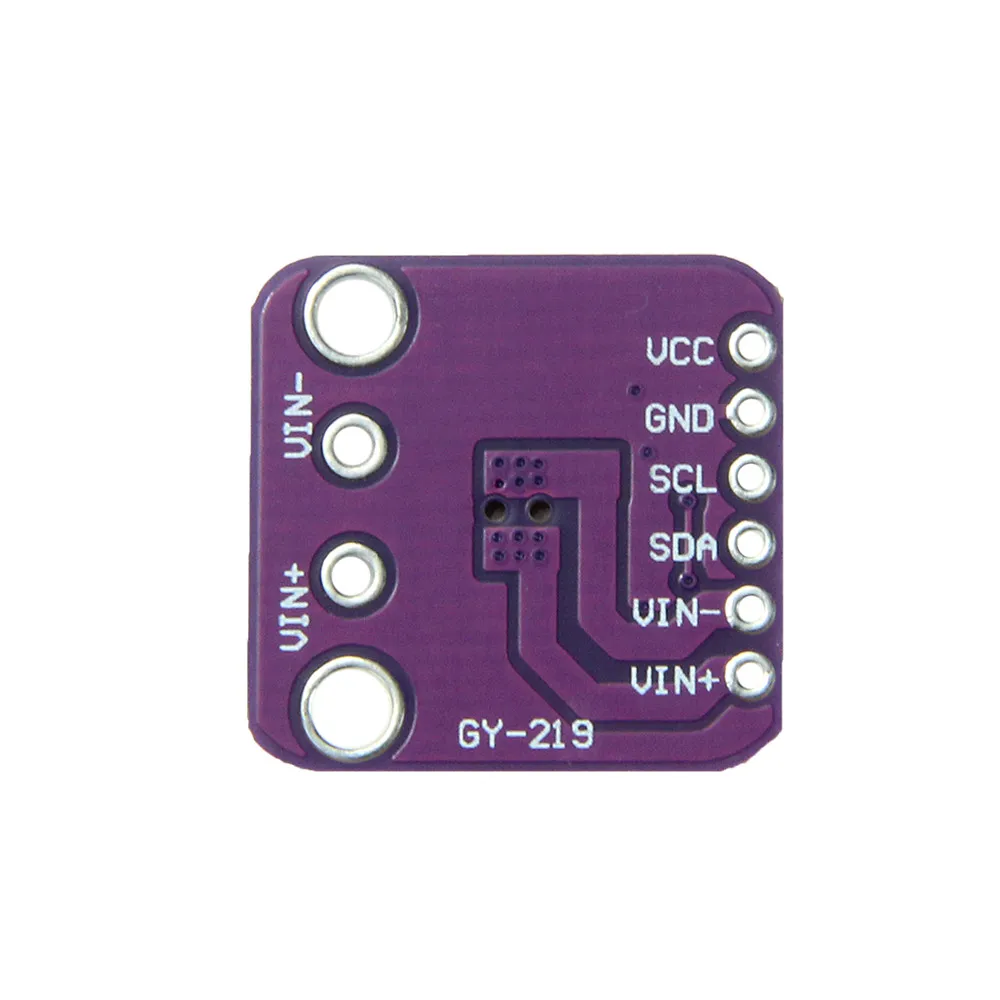

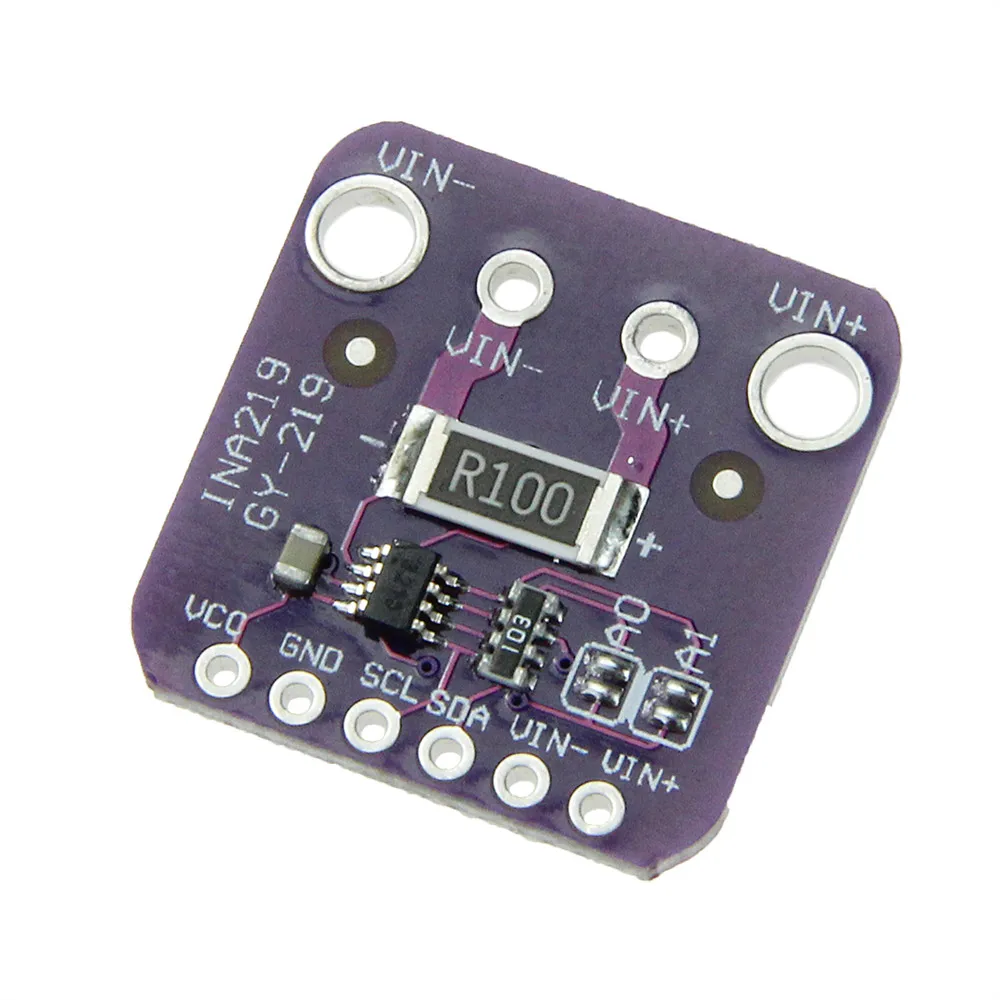

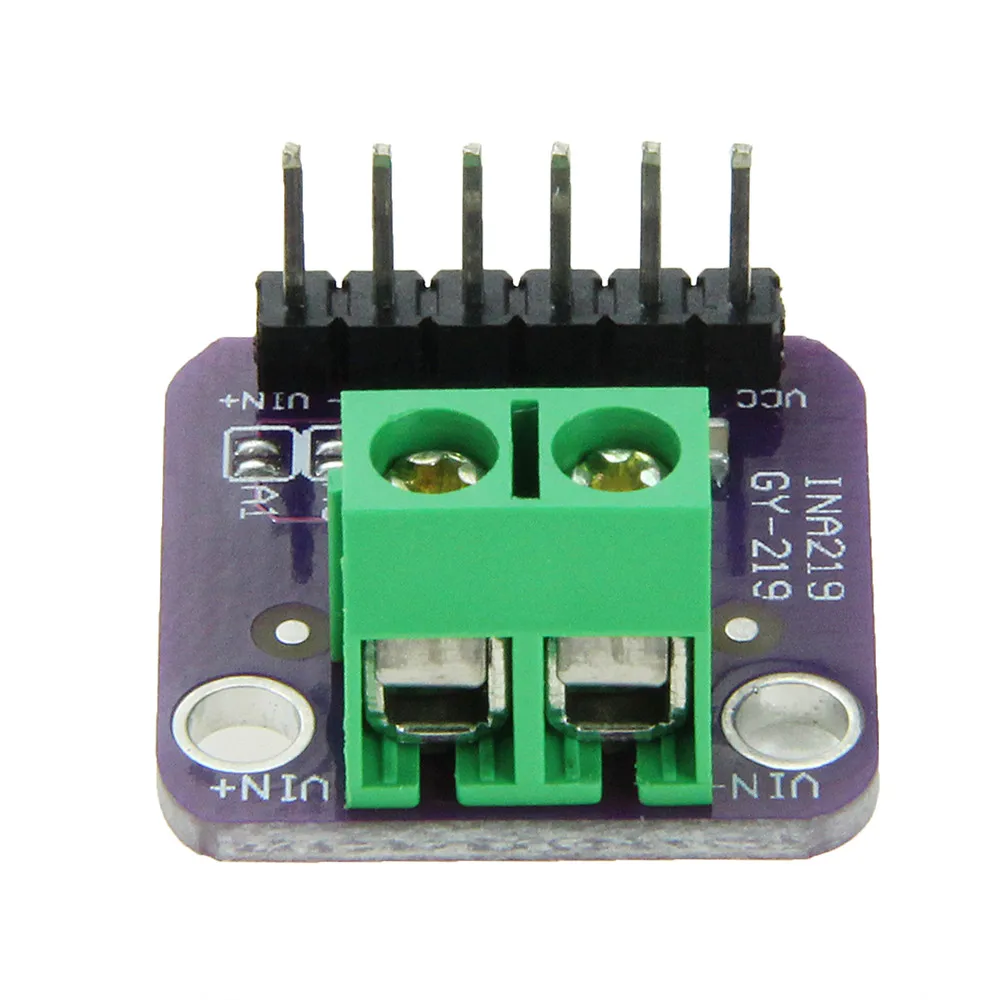

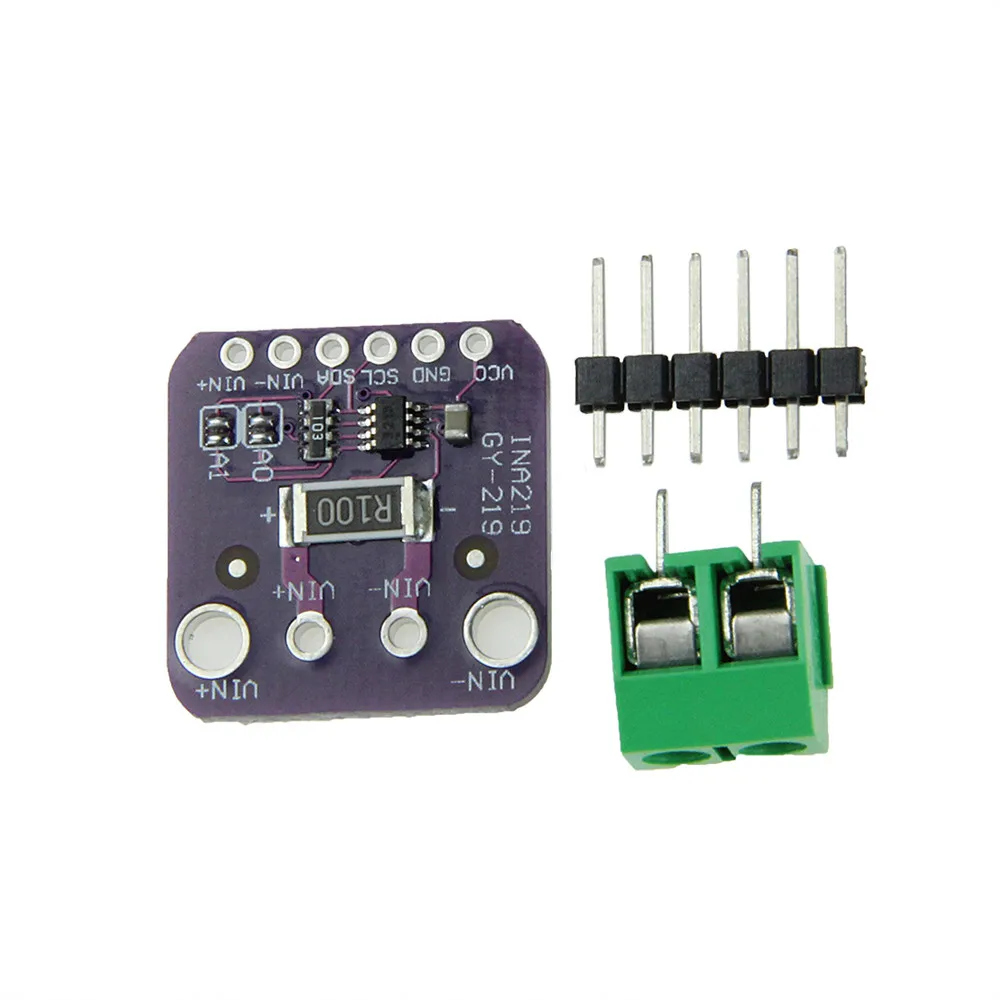

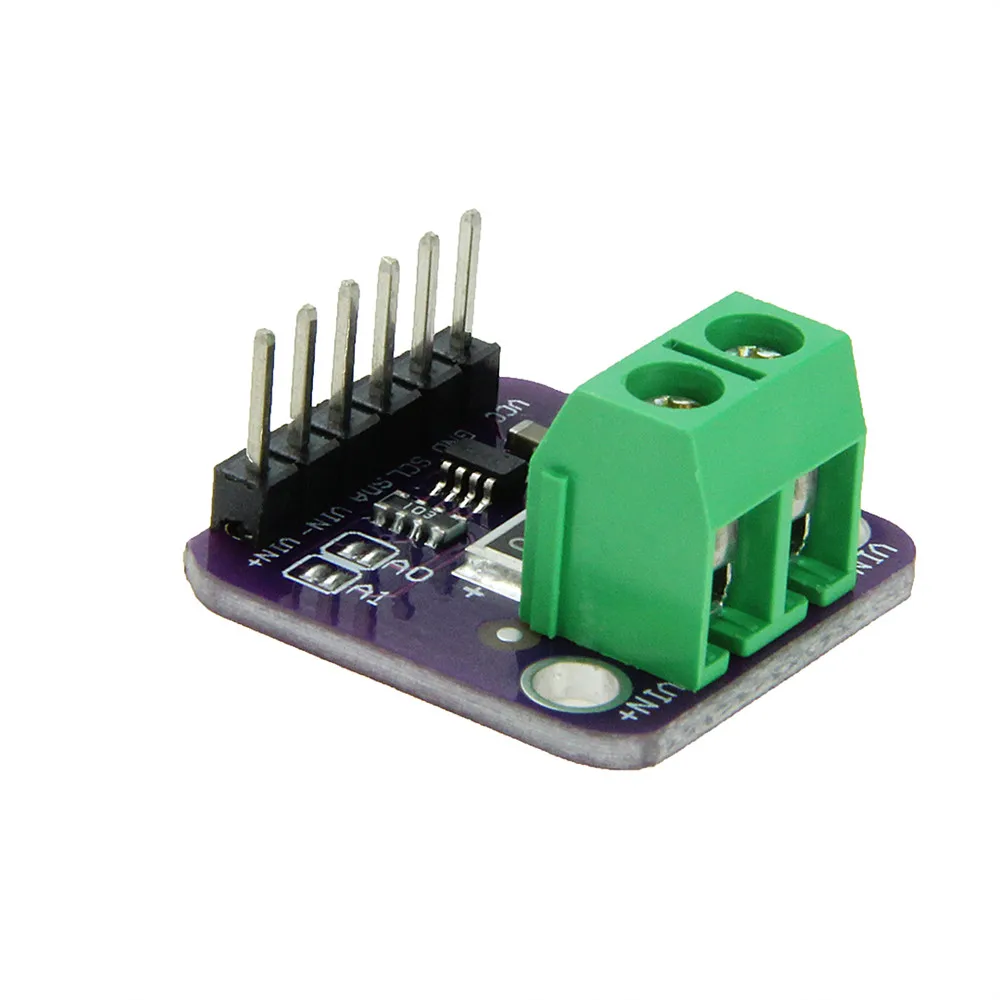

INA219 фиолетовая доска (не сварка)

Эта коммутационная плата решит все ваши проблемы с контролем мощности. Вместо того, чтобы бороться с двумя мультиметрами, вы можете просто использовать удобный чип INA219B на этом выключателе для измерения как высокого бокового напряжения, так и постоянного тока с точностью 1%.

Большинство токоизмерительных приборов, таких как наш измеритель текущей панели, подходят только для измерения с низкой стороны. Это означает, что если вы не хотите задействовать батарею, вам нужно вставить измерительный резистор между целевой и истинной землей. Это может вызвать проблемы с цепями, так как электроника, как правило, не любит, когда ссылки на землю меняются и перемещаются с изменяющимся значением тока. Этот чип гораздо умнее-он может обрабатывать измерение высокого бокового тока, до + 26 В постоянного тока, даже несмотря на то, что он питается от 3 или 5 В. Он также сообщит об этом высоком боковом напряжении, что отлично подходит для отслеживания срока службы батареи или солнечных панелей.

A точный усилитель измеряет напряжение через 0,1 Ом, 1% сенсорный резистор. Поскольку максимальная разница во входе Усилителя составляет ± 320мв, это означает, что он может измерять до ± 3,2 ампер. С внутренним 12-битным АЦП разрешение в диапазоне ± 3,2а составляет 0,8ма. При наборе внутреннего усиления на минимальном div8 максимальный ток составляет ± 400мА и разрешение-0,1ма. Усовершенствованные хакеры могут извлечь резистор чувствительности 0,1 ток Ома и заменить его на свой собственный, чтобы изменить диапазон (скажем, 0,01 Ом для измерения до 32 Ампер с разрешением 8 мА)

В комплект входит 6-контактный разъем (так что вы можете легко прикрепить этот датчик к макетной плате), а также клеммный разъем 3,5 мм, чтобы вы могли легко прикрепить и отсоединить нагрузку. Использование просто. Питание самого датчика от 3 до 5 В постоянного тока и подключение двух разъемов I2C к микроконтроллеру. Затем подключите целевой источник питания к VIN + и нагрузку на землю к VIN-

Технические сведения

Использует чип INA219B, см. Техническое описание для подробных характеристик
0,1 Ом 1% 2 Вт токочувствительный резистор
Целевое напряжение до + 26 в
Измерение тока до ± 3,2a, с разрешением ± 0,8 мА
0,9 "x 0,8" печатная плата
Эта плата/микросхема использует I2C 7-битные адреса 0x40, 0x41, 0x44, 0x45, выбирается с перемычками

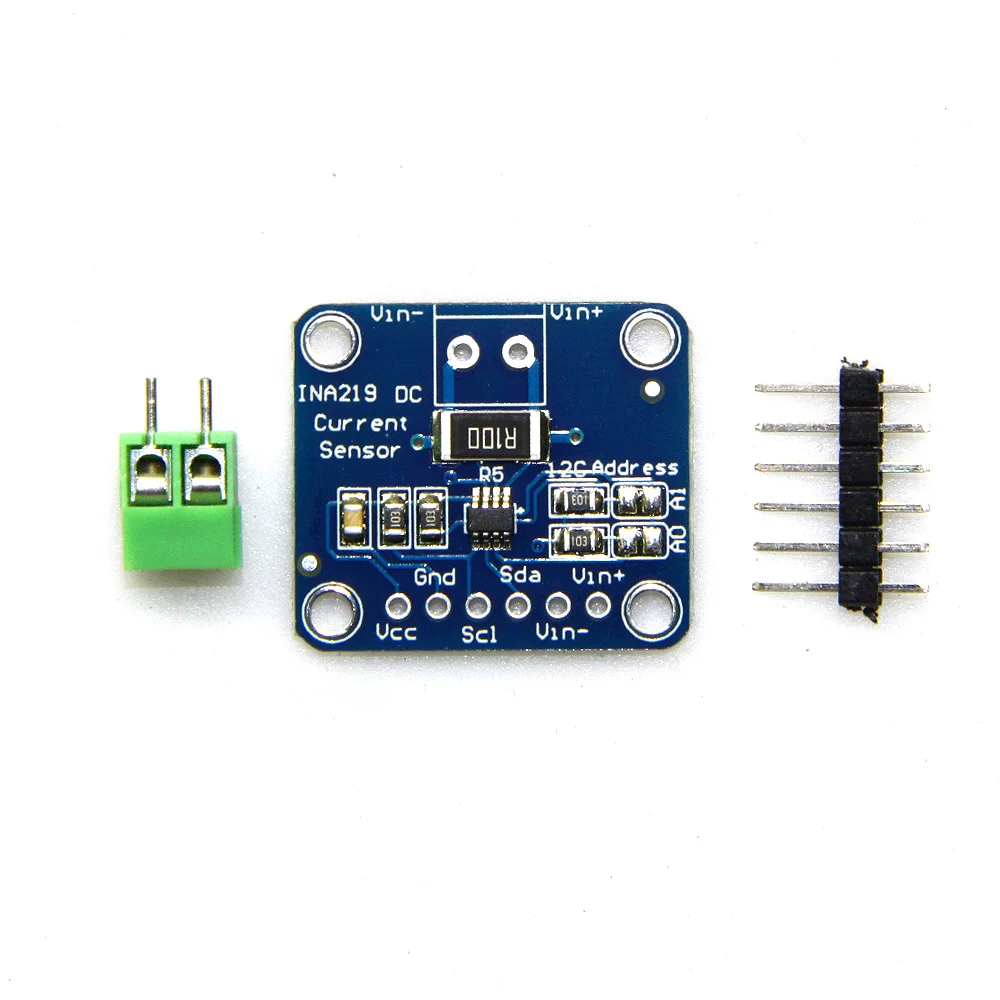

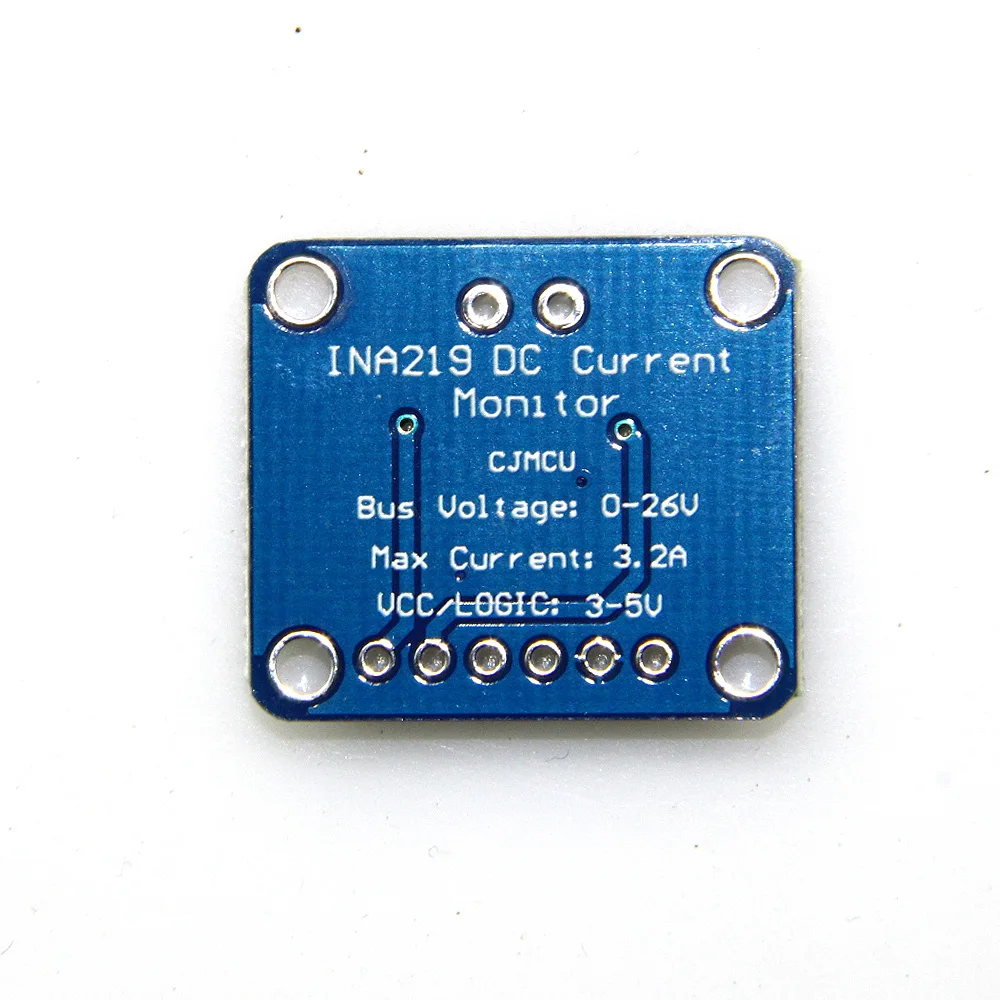

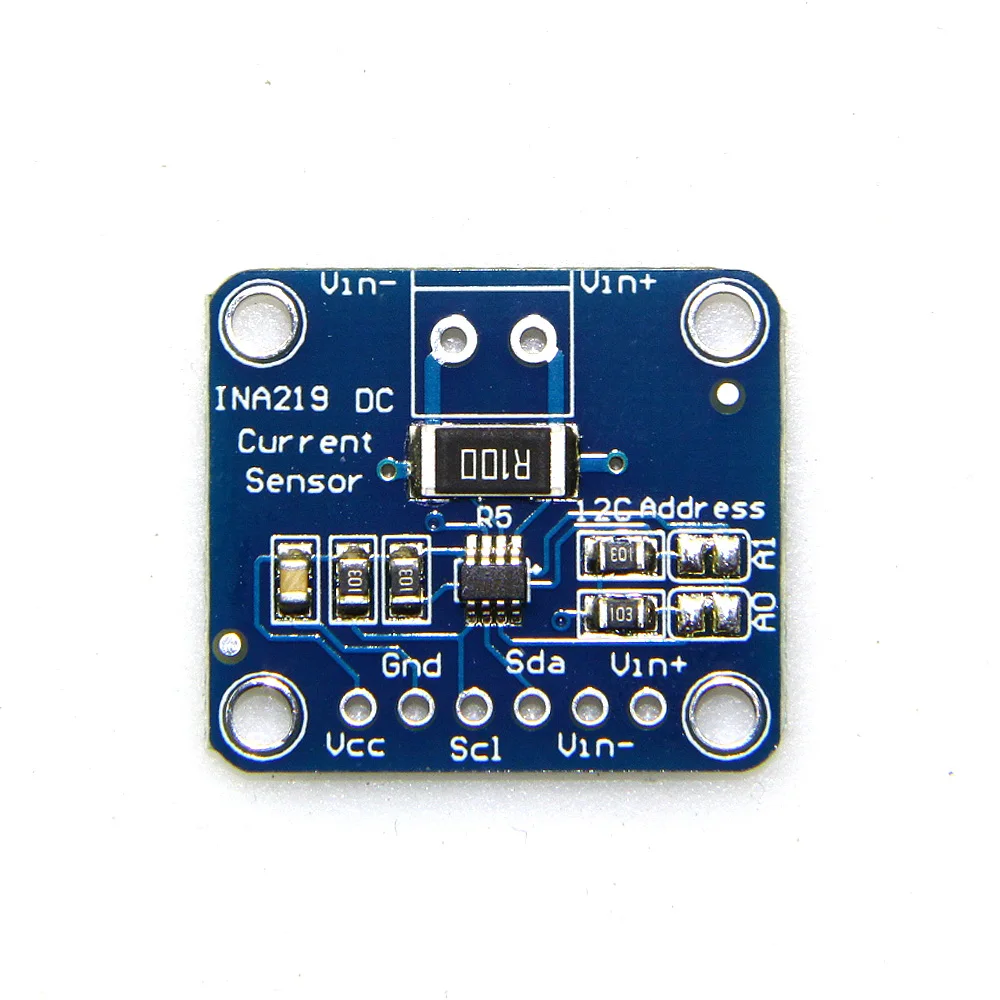

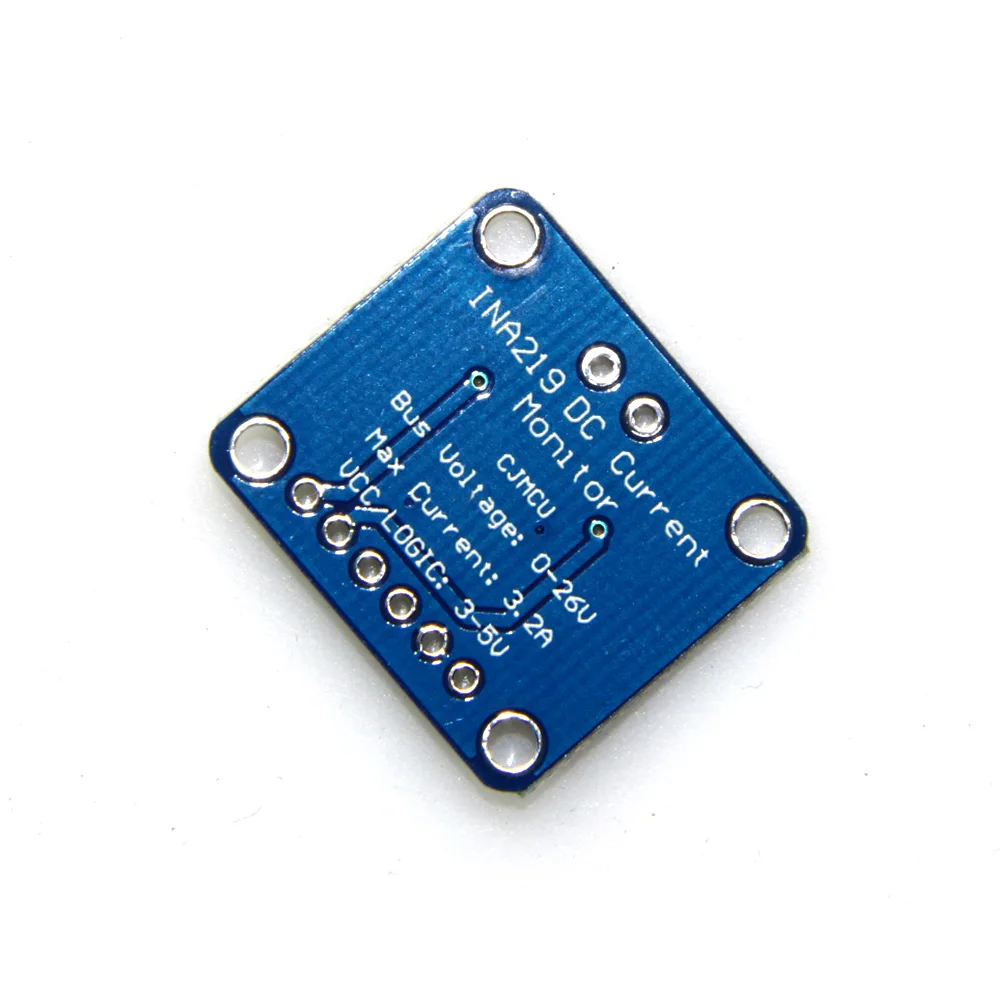

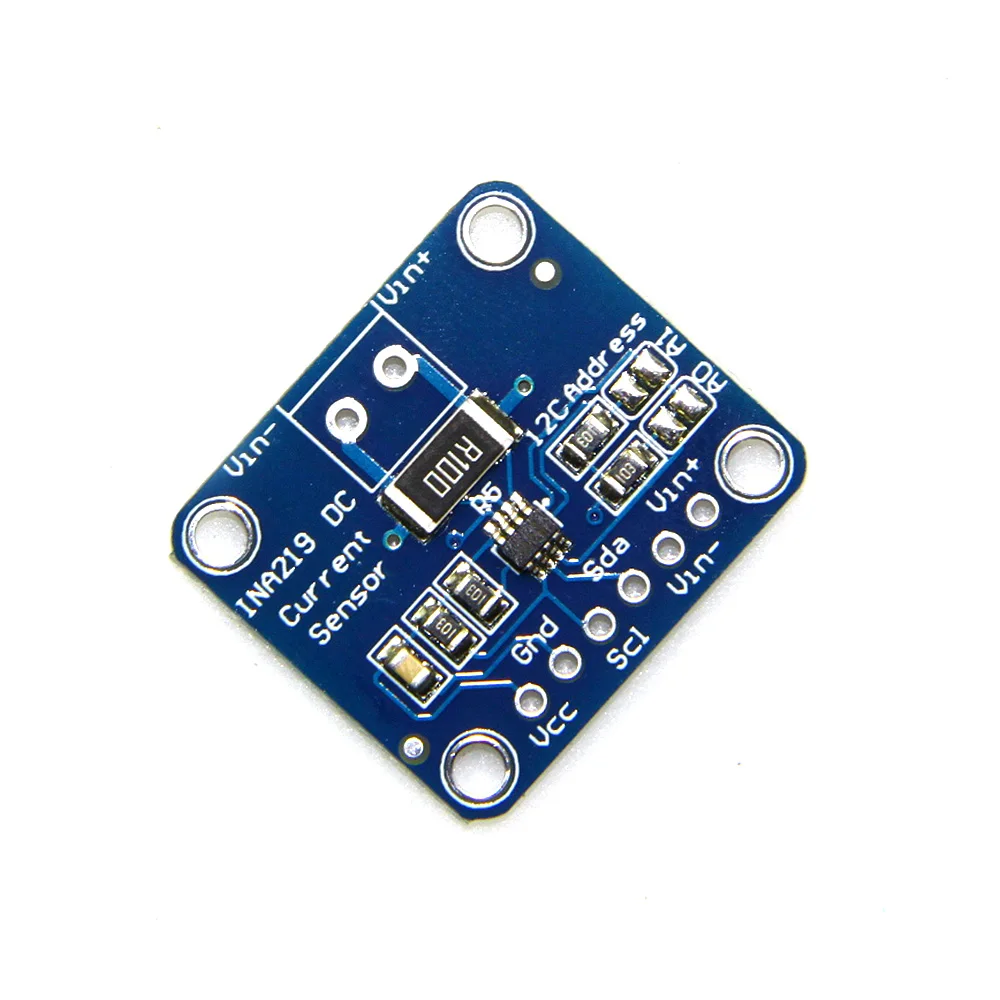

Синяя плата INA219 (не сварка)

Модуль Zero INA219-это интерфейс I2C с дрейфовым, двунаправленным током/встроенной схемой контроля мощности (IC) и дополнительно расширяет энергосберегающие электронные продукты TI camp. INA219 с высочайшей точностью и наименьшим размером в отрасли, не только для контроля падения напряжения через шунтирующий резистор на чувствительном шунтирующем напряжении питания, но и вычислительной мощностью. Устройство выпускается посылка пакете SOT23, предоставляющем небольшие цифровые датчики тока, ноутбуки, источники питания, управление аккумулятором и автомобильное и телекоммуникационное оборудование, недорогие решения.

INA219 при-40с до + 1% можно достичь в пределах максимальной погрешности 85С температурный диапазон, Максимальное смещение-100 УФ. Высокоточные изделия сочетают в себе преимущества 12-битного разрешения, максимально помогая клиентам снизить падение давления на шунтирующем резисторе, тем самым минимизируя потери мощности и энергопотребление и экономя пространство на плате. Устройство может чувствовать диапазон напряжения шины от 0 В до + 26 В.

INA219 к другим важным функциям относятся:

Программируемый регистр калибровки можно считывать в единицах Ампера постоянного тока, а считывать мощность в ваттах.
Для фильтрации в шумных условиях можно усреднить до 128 образцов.
Интерфейс I2C имеет настройку таймаута не только для предотвращения блокировки шины, но и обеспечивает высокоскоростной режим для удовлетворения требований к связи до 3,4 МГц.
Все свойства INA219 программируемые для поддержки программного обеспечения.
Единый источник питания, рабочее напряжение от + 3,0 до + 5,5 В.
