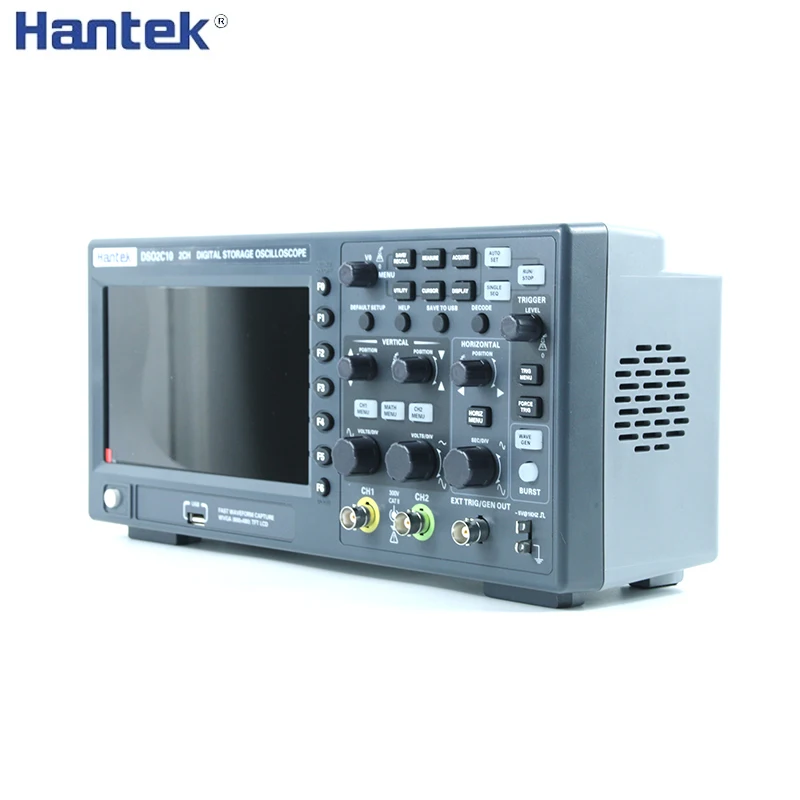

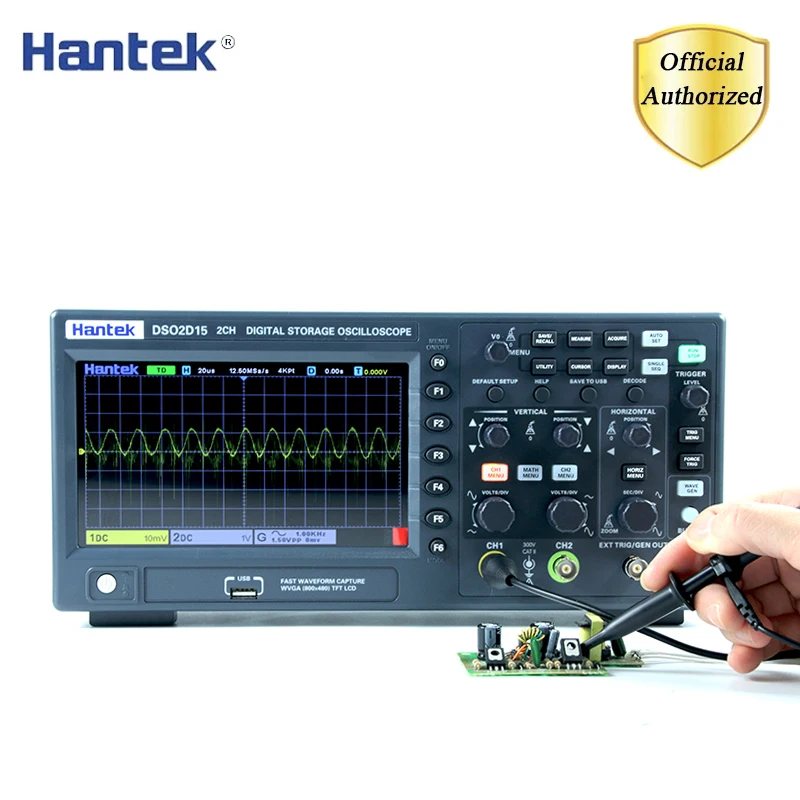

USB осциллограф DSO2C10 2C15 2D10 2D15 2 канала цифровой Hantek МГц/100 МГц частота дискретизации

USB-осциллограф цифровой осциллограф Hantek DSO2C10 2C15 2D10 2 канала 100 МГц/150 МГц 1 Гвыб/с частота дискретизации

Особенности:

1) 2 канала, оба соответственно управляются самостоятельными ногами; 2) 100 МГц, 150 МГц полоса пропускания аналогового канала; 3) 1 GSa/s частота дискретизации в реальном времени; 4) Глубина памяти 8 м; 5) вертикальный диапазон 2МВ/дел ~ 10В/дел; 6) Встроенный 1 CH 5MHz Генератор сигналов;(Только 2D10,2D15) 7) Разрешение по вертикали: 8bit; 8) триггер: край, ширина пульса, видео, наклон, сверхурочная работа, окно, шаблон, интервал, задержка, UART, LIN, CAN, SPI, IIC; 9) можно декодировать и анализировать протоколы: RS232/UART, I2C, SPI, CAN, LIN 10) может сохраняться в нескольких форматах данных, таких как Настройка, форма волны, рефернансная Форма волны, CSV, изображение; 11) цифровой измеритель напряжения 5 бит и функция аппаратного индикатора частоты 6 бит; 12) 32 вида автоматических измерений со статистикой, статистикой в реальном времени maxmum, минимальным, стандартным отклонением и т. Д.; 13) 2 комплекта цифрового вольтметра; 14) поддержка тестирования порогов, свободные измерения в пределах экрана; 15) обильный пульт дистанционного управления SCPI; 16) множество внешних интерфейсов: USB хост/устройство. Примечание: DSO2C10 и DSO2C15 не имеют функции генератора сигналов!

Характеристики:

Модель DSO2D15 DSO2D10 DSO2C15 DSO2C10 Полоса пропускания 150 МГц 100 МГц 150 МГц 100 МГц Каналы осциллографа 2 канала 2 канала 2 канала 2 канала Генератор сигналов 1 канал 1 канал - - Осциллограф Частота выборки 1 Гвыб/с (одноканальный) 500 Мвыб/с (два канала) Приобретение Отбор проб Образец данных Пиковое значение до пика Отображение высокой частоты и случайных заусенцев Средний Средняя Форма волны, времена: 4, 8, 16, 32, 64, 128 Высокое разрешение До 12 бит Вход Входная муфта DC, AC, GND Входное сопротивление 1 МОм ± 2% дюйма 20 пФ ± 3 пФ Фактор ослабления зонда 1X, 10X, 100X, 1000X Классы напряжения 300 В CAT II Максимальное входное напряжение 300VRMS (10X) Горизонтальный Интерполяция формы волны (Sin x)/x Максимальная длина записи Одноканальный максимум8 м ДваКаналыМаксимМкм4 м Диапазон горизонтальной шкалы 2 нс/дел ~ 100 с/дел 1, 2, 5 шаг за шагом Временной базовый режим Y-T, X-Y, рулон Нулевое смещение ± 0,5 div×Базовая шестерня с минимальным временем Частота образцов иТочность времени задержки ± 25ppm Часы дрейфующие ≤ ± 5 ppm/год Дельта измерение времениТочность Одиночный, «аквариумный» режим (Полная полоса пропускания) ±(1 интервал выборки + 100ppm ×считывание + 0,6 нс) > В 16 раз в среднем ±(1 интервал выборки + 100ppm ×считывание + 0,4 нс) Интервал выборки = сек./дел.> 200 Частота образцов иТочность времени задержки ± 50ppm (аT любой интервал больше 1 мс) Вертикальный Модель DSO2D15 DSO2D10 DSO2C15 DSO2C10 Полоса пропускания 150 МГц 100 МГц 150 МГц 100 МГц Время подъема в положении BNC (типичное) 2,3 дюйма 3,5 нс 2,3 дюйма 3,5 нс Вертикальное разрешение Разрешение 8 бит, eОбразцы каналов ach одновременно Вертикальная чувствительность 2 мВ/деление на 10 В/деление Диапазон смещения 2МВ/дел до 20мв/дел, ± 100мв; 50мв/дел до 200мВ/дел, ± 1В; 500 мВ/дел до 2 В/дел, ± 10 В; 5 В/дел до 10 В/дел, ± 50 в Математическая операция +, -, ×, Дия БПФ :, Ограничение полосы пропускания 20 МГц Отклик басов(-3 дБ) В положении BNC≤ 10 Гц Точность вертикального усиления В режиме приобретения ''норма'' или ''усредня'' точность 10В/дел до 10мв/дел ± 3%; В режиме «нормальный» или «усредненный» точность от 5 мВ/деления до 2 мВ/деления составляет ± 4% Точность смещения постоянного тока ± 0,1 дел ± 2 мВ ± 1%Значение смещения Повторяемость измерения напряжения, средняяРежим приобретения При одинаковых настройках и условиях отбор проб ≥ 16 волновых форм,△V любого двух средних значений: ±(3% × значение + 0,05 div) Примечание: При использовании 1X зонда полоса пропускания снижена до 6 МГц Триггер Тип триггера Край,Ширина импульса,Видео,Наклон,Сверхурочные,Окно,Узор,Интервал,Задержка,UART,Лин,Банка,SPI,IIC Диапазон уровня триггера ± 5 делений от центра экрана Режим запуска АУто,ГЭнергия,Один Уровень CH1 ~ CH2 ± 4 деления от центра экрана Внутр 0 ~ 3,3 В Диапазон Holdoff 8 ~ 10 с Точность уровня запуска CH1 ~ CH2 0,2 div×Вольт/деление в пределах ± 4 делений от центра экрана ЭксТ ± (Задать значение×6% + 40 мВ) Краевой триггер Наклон Поднимающийся край,Падающий край,Поднимающийся или падающий край Источник сигнала CH1,CH2,Внутр Триггер ширины импульса Полярность Положительная полярность, отрицательная полярность Состояние(Когда) <, >, !=, = Источник сигнала CH1 ~ CH2, Диапазон ширины импульса 8 ~ 10 с Точность 8 нс Триггер видео Стандарт сигнала NTSC, PAL Источник сигнала CH1 ~ CH2 Синхронизация Линия сканирования, номер линии, нечетное поле, четное поле, все поля Спусковой механизм Наклон Подъем, осень Состояние (когда) <, >, !=, = Источник сигнала CH1 ~ CH2 Временной диапазон 8 ~ 10 с Точность 8 нс Сверхурочный триггер Источник сигнала CH1 ~ CH2, Полярность Положительная полярность, отрицательная полярность Временной диапазон 8 ~ 10 с Точность 8 нс Оконный триггер Источник сигнала CH1 ~ CH2 Спусковой механизм Узор 0: низкий уровень; 1: высокий уровень; X: игнорировать Уровень (источник сигнала) CH1 ~ CH2 Интервальный триггер Наклон Подъем, осень Состояние (когда) <, >, !=, = Источник сигнала CH1 ~ CH2 Временной диапазон 8 ~ 10 с Точность 8 нс Задержка запуска Полярность Положительная полярность, отрицательная полярность Состояние (когда) <, >, !=, = Источник сигнала CH1 ~ CH2 Временной диапазон 8 ~ 10 с Точность 8 нс Триггер UART Состояние (когда) Запуск, остановка, данные, нечетная проверка, ошибка приема Источник сигнала(RX/TX) CH1 ~ CH2 Формат данных Шестигранный (Шестнадцатеричный) Длина данных 1 байт Ширина бит данных 5 бит, 6 бит, 7 бит, 8 бит Проверка с четкостью Нет, странно, четно Свободный уровень Высокий, низкий Скорость передачи данных (необязательно) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200 бит/с Скорость передачи данных (Определяется пользователем) 300 бит/с ~ 334000 бит/с Триггер LIN Состояние (когда) Поле интервала, поле синхронизации, поле идентификации, ошибка синхронизации, идентификатор, идентификатор и данные Источник сигнала CH1 ~ CH2 Формат данных Шестигранный (Шестнадцатеричный) Скорость передачи данных (необязательно) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200 бит/с Скорость передачи данных (Определяется пользователем) 300 бит/с ~ 334000 бит/с Может запускать Состояние (когда) Стартовый бит, удаленный идентификатор кадра, идентификатор кадра данных, идентификатор кадра, данные удаленного кадра, данные кадра данных, неправильная рамка, все ошибки, ошибка ответа, рамка перегрузки Источник сигнала CH1 ~ CH2 Формат данных Шестигранный (Шестнадцатеричный) Скорость передачи данных (необязательно) 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 Скорость передачи данных (Определяется пользователем) 5 кбит/с ~ 1 Мбит/с Триггер SPI Источник сигнала CH1 ~ CH2 Формат данных Шестигранный(Шестнадцатеричный) Ширина бит данных 4, 8, 16, 24, 32 Триггер IIC Источник сигнала(ПДД/SCL) CH1 ~ CH2 Формат данных Шестигранный(Шестнадцатеричный) Индекс данных 0 ~ 7 Возможность (состояние) Стартовый бит, стоп-бит, нет ответа, адреса, данных, перезапуска Измерение Курсор Разница напряжения между курсорами△В Разница во времени между курсорами△Т Взаимный△T,В герцах (1/△T) Автоматическое измерение Частота, период, среднее, от пика до пика, среднеквадратичное значение, минимум, mixmum, время роста, время падения, + ширина,-ширина, основание, верхнее, среднее, амплитуда, перестрелка, preshoot, разница фаз по краям подъема, разница фаз по краям падения, + долг,-долг, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF ДВМ Источник данных СH1, CH2 Тип измерения Эффективное значение постоянного тока Эффективное значение переменного тока Постоянный ток Частотомер Аппаратный 6-битный Частотомер Генератор произвольной формы волны Канал 1 Частота выборки 200 Мвыб/с Вертикальное разрешение 12 бит Максимальная частота 25 МГц Стандартные формы волн Син, квадрат, импульс, треугольник, волна выборки, индекс, шум Произвольная форма волны Arb1, Arb2, Arb3, Arb4 Грех Диапазон частот 0,1 Гц ~ 25 МГц Квадратный/импульсный Диапазон частот 0,1 Гц ~ 10 МГц Треугольная волна Диапазон частот 0,1 Гц ~ 1 МГц Пробоотборная волна Диапазон частот 0,1 Гц ~ 1 МГц Индекс Диапазон частот 0,1 Гц ~ 5 МГц Шум Arb1 Диапазон частот От 0,1 Гц до 10 МГц Арб2 Диапазон частот От 0,1 Гц до 10 МГц Арб3 Диапазон частот От 0,1 Гц до 10 МГц Арб4 Диапазон частот От 0,1 Гц до 10 МГц Длина формы волны 8 КСА Частота Точность 100 ppm (<10 кГц) 50 ppm (>10 кГц) Разрешение 0,1 Гц или 4 бита, возьмите больший Амплитуда Выходной диапазон 10 мВ ~ 7 В-П (Высокое сопротивление) 5 мВ ~ 3,5 ВП-p (50 Ом) Смещение постоянного тока Диапазон ± 3,5 в,Высокое сопротивление ± 1,75 в, 50 Ом Разрешение 100 мкВ или 3 Бит,Возьмите больший Точность 2% (1 кГц) Выходное сопротивление 50 Ом Общие характеристики Дисплей Тип дисплея 7 дюймовДиагональTFTЖидкий кристалл Разрешение дисплея 800 (горизонтальный) * 480 (вертикальный)Пиксели Цвет дисплея 16 миллионов цветов (24-битный реальный цвет) Время стойкости Минимум,1 s, 5 s, 10 s, 30S,Бесконечность Тип дисплея Точка, вектор Яркость дисплея Регулируемый Тип сетки Регулируемый Яркость сетки Регулируемый Интерфейс Стандартный интерфейс USB-хост, USB-устройство Общие характеристики Выход компенсатора зонда Выходное напряжение, стандартное Вход около 2Vpp ≥ 1 МОм нагрузки Частота, типичная 1 кГц Блок питания 100-120 В переменного токаRMS(± 10%), от 45 Гц до 440 Гц, CATII 120-240 В переменного токаRMS(± 10%), от 45 Гц до 66 Гц, CATII Потребляемая мощность <30 Вт Предохранитель T, 3.15A, 250 В, 5x20 мм Рабочая температура 0 ~ 50 °C (32 ~ 122 °F) Температура хранения -40 ~ + 71 °C (-40 ~ 159,8 °F) Влажность ≤ + 104 ℉(≤ + 40 °C): ≤ 90%Относительная влажность 106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60%Относительная влажность Высота высота Рабочий и нерабочий 3 000 м (10 000 футов) Механический шок Случайная вибрация 0,31 гRMSОт 50 Гц до 500 Гц, 10 минут на каждой оси Нерабочий 2,46 гRMSОт 5 Гц до 500 Гц, 10 минут на каждой оси Рабочий 50 г, 11 мс,Полусинусоидальная волна Механический Размеры 318x140x150 мм (Длина x Ширина x высота) Вес

2900 г
