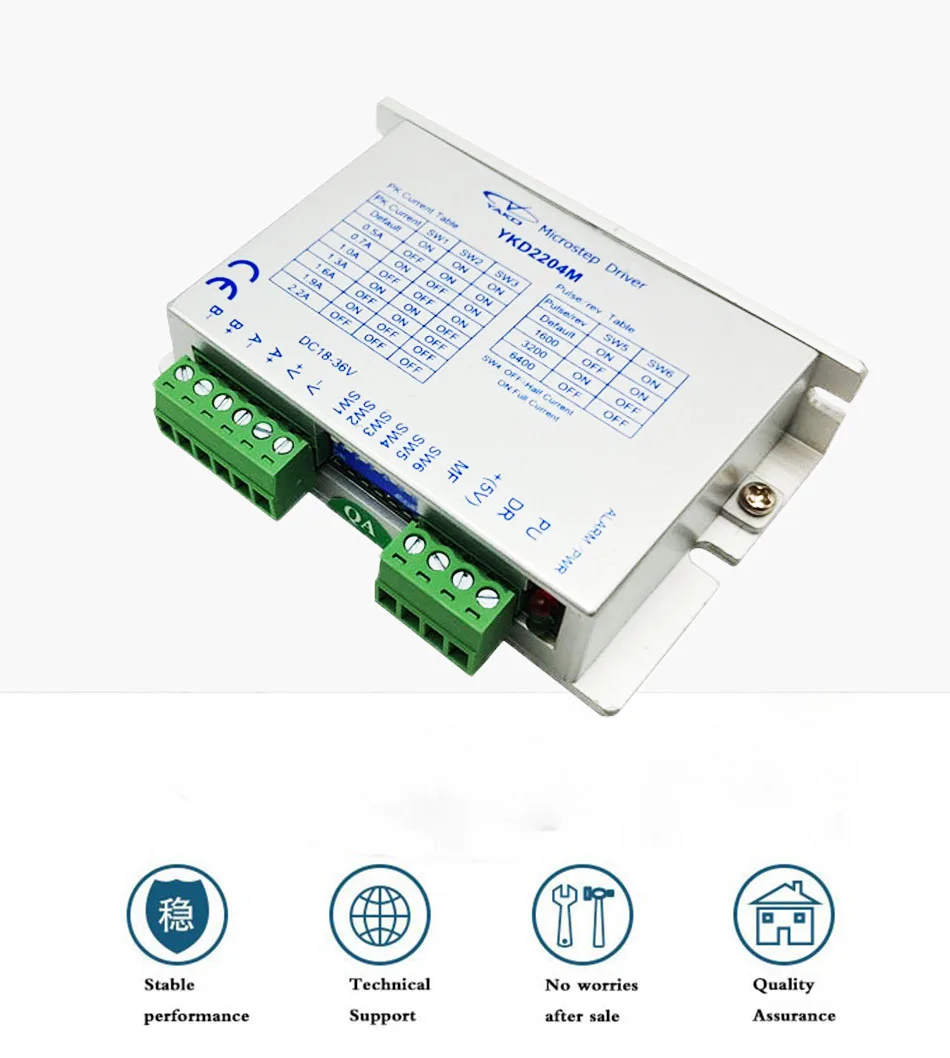

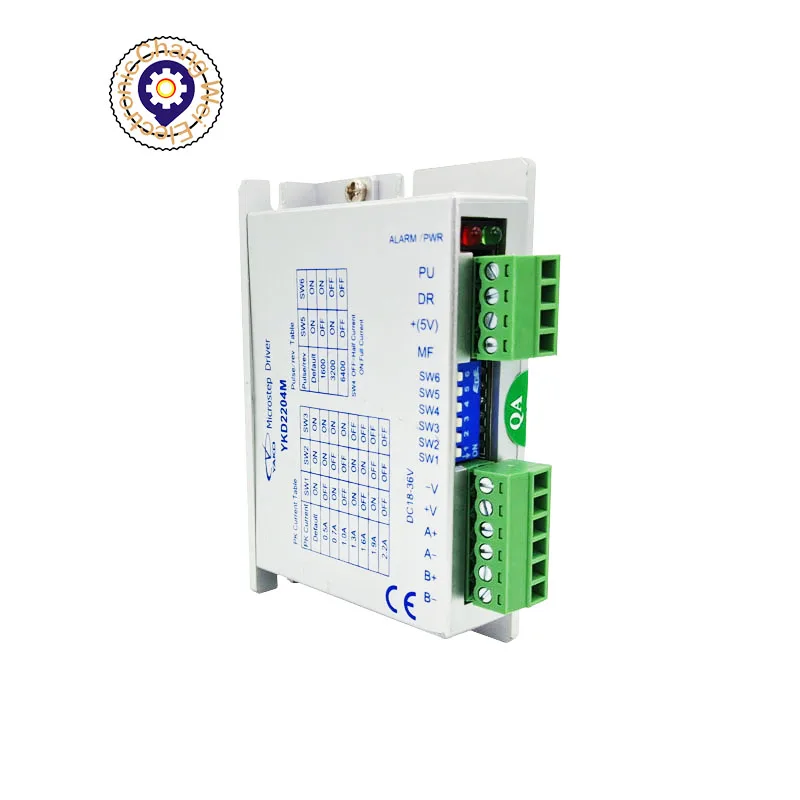

YAKO YKD2204M 2-фазный шаговый мотор драйвер DC18-36V 100 кГц использовать для фрезерный

YAKO YKD2204M 2-фазный шаговый мотор драйвер DC18-36V 100 кГц использовать для фрезерный

Упаковка продукта

1 * драйвер двигателя

Особенности

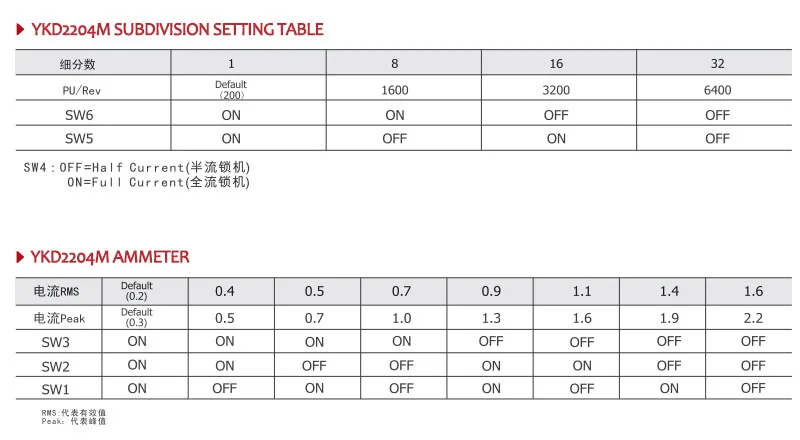

1. Новое поколение 32-бит DSP технология управления, высокая производительность, хорошая стабильность, и превосходную производительность вибрации 2. Оснащен 4 уровнями постоянного угла и разделения постоянного крутящего момента, до 32 делений 3. Контроль тока плавный и точный, и двигатель генерирует мало тепла 4. Максимальная частота импульсного отклика может достигать 100 кГц 5. Когда шаг импульса останавливается более 200 мс, ток двигателя уменьшается наполовину 6. Отличная гладкость при низкочастотном делении 7. Фотоэлектрически изолированный дифференциальный входной сигнал, сильная способность анти-помех. 8. Пиковый ток привода регулируется ниже 2.2A 9. Диапазон входного напряжения: DC18 ~ 36 В 10. С перенапряжением, пониженным напряжением и другими функциями защиты от ошибок 11. Объем очень маленький объем составляет 86*55*21(mm'), а вес составляет 0,12 кг

Описание товара

1. YKD2204M-это высокопроизводительный цифровой шаговый драйвер на основе нового поколения 32-бит DSP технология, с вождения напряжение DC18 ~ 36V. Адаптационный пиковый ток ниже 2 А, внешний Различные типы двухфазных гибридных шаговых двигателей диаметром 4 2 мм. 2. В приводе используется принцип внутреннего управления, уникальный дизайн цепи и улучшенный алгоритм обработки программного обеспечения, что делает двигатель плавным, шумом, вибрацией и т. д. Он имеет высокую производительность с точки зрения производительности; Гладкой и точной технологии управления значительно снижает нагрев двигателя; Внешний 4-х скоростной равнобокая угловая постоянный крутящий момент подразделение, объемом до 32 подразделения; Оптрон Общий вход сигнала анода, сильная способность анти-помех; С перенапряжением, под напряжением и другими функциями защиты от ошибок; Стабильная в средних и низких скоростных применениях, таких как медицинское оборудование, диспенсеры, И лазерная гравировка Преимущества производительности, низкой вибрации и низкого уровня шума очевидны, что может значительно улучшить производительность оборудования.

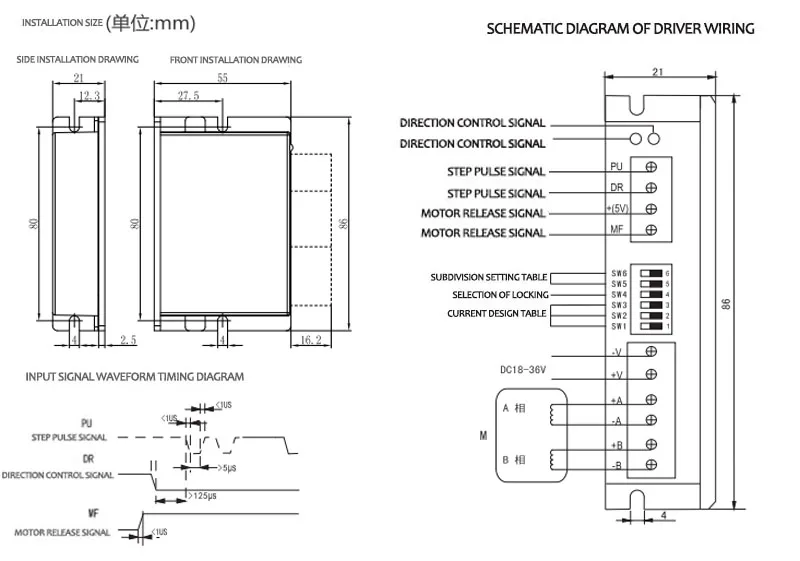

Размеры

Примечание

1. Не обращайте вспять источник питания, и входное напряжение не должно превышать DC36V 2. Уровень входного сигнала управления составляет 5 В, и требуется ограничительный резистор тока, когда он выше 5 В 3. Индикатор неисправности AL ARM светильник включен, пожалуйста, проверьте после выключения питания: (1) напряжение источника питания ниже, чем DC18V или выше, чем DC36V (2) повторное включение после удаления электропроводки двигателя и других неисправностей короткого замыкания 4. Зеленый светильник PWR включен, когда привод включен
