3 Нм (428oz-in) Nema24 шаговый двигатель с замкнутым контуром диаметр вала 8 0 мм 60HSE84/60HSE84D

3 Нм (428oz-in) Nema24 шаговый двигатель с замкнутым контуром диаметр вала 8 0 мм 60HSE84/60HSE84D

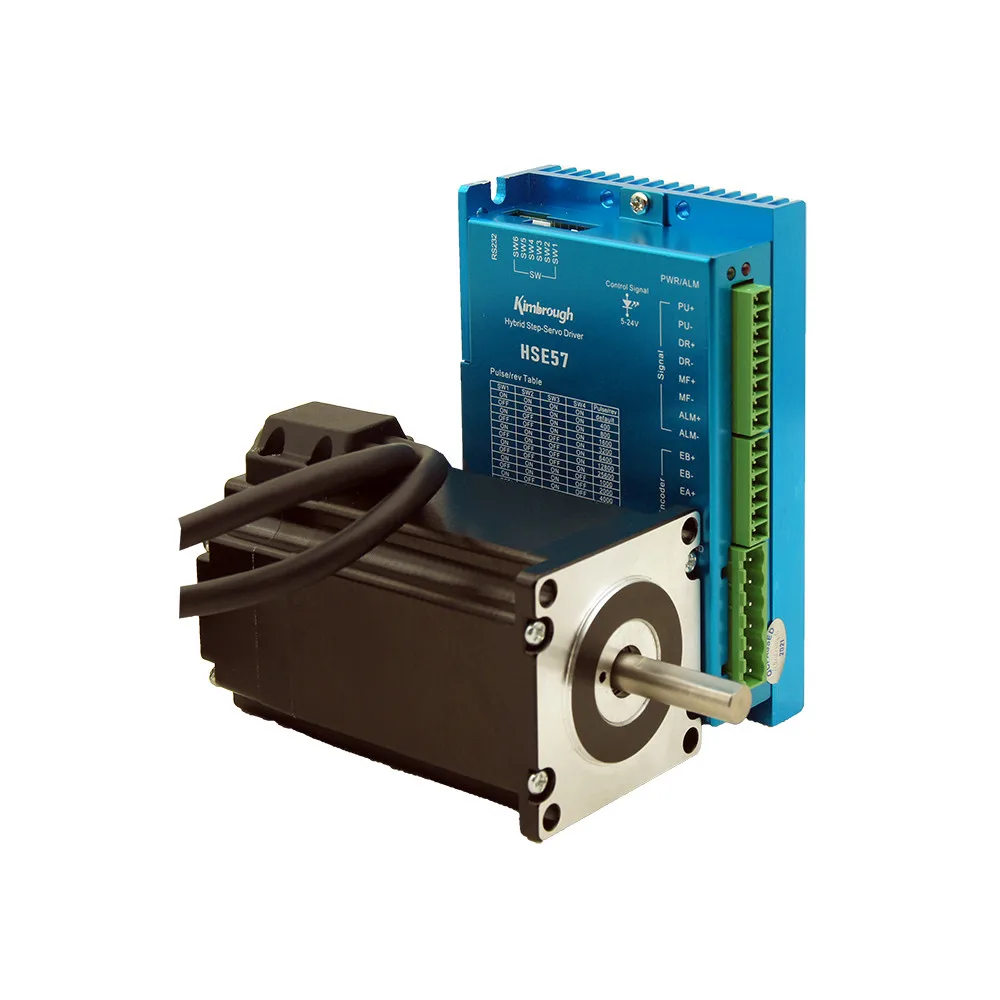

Этот товар включает:

1 шт., двухфазный шаговый двигатель NEMA24 с замкнутым контуром, 60 hse84 или 60 hse84d, 3 Нм (428oz-in), диаметр вала 8,0 мм

Драйвер шагового двигателя HSE57 с замкнутым контуром, 1 шт.

2Метровый кабель

1. Шаговый двигатель с замкнутым контуром

Общие характеристики

Угол шага

1,8 градусов

Точность угла шага

5%

Номер линии кодировщика

1000

Повышение температуры

Макс 80 °C

Среда использования

Температура: -20 °C- + 50 °C; Влажность: 85% Макс.

Класс изоляции

Б

Сопротивление изоляции

Мин 100 МОм, 500 В постоянного тока

Выдерживает напряжение

500 В переменного тока, 1 мин

Радиальное отклонение вала

0,02 мм Макс (нагрузка 5N)

Осевое отклонение вала

0,08 мм Макс (нагрузка 10 Н)

Радиальная Максимальная нагрузка

75N (на расстоянии 10 мм от фланца)

Осевая Максимальная нагрузка

Вес двигателя

Характеристики:

Модель

Длина

(L: мм)

Держатель

Крутящий момент

(Н. М)

Номинал

Ток

(А)

Сопротивление

/Фаза

(Ω)

Индуктивность

/Фаза

(MH)

Ротор

Инерция

(G. cm2)

Вал

Диаметр

(D: мм)

Вал

Расширение

(Мм)

Вес

(Кг)

Соответствует

Драйвер

60HSE58

60HSE58D

83

1,7

5,8

0,48

1,1

300

8,0

Выравнивание

Блок

0,5x20

1,15

HSE57

60HSE65

60HSE65D

90

2,1

5,8

0,53

1,2

570

8,0

1,25

60HSE78

60HSE78D

103

2,6

5,8

0,56

1,1

620

8,0

1,45

60HSE84

60HSE84D

109

3,0

5,8

0,5

1,3

840

8,0

1,55

60HSE102

60HSE102D

127

4,5

5,8

0,75

2,4

1000

8,0

1,8

60HSE112

60HSE112D

137

4,8

5,8

0,69

2,11

1200

8,0

2,0

60HSE125

60HSE125D

150

5,5

5,8

1,5

6,9

1370

10

2,3

Выше представлены только репрезентативные продукты, мы можем разработать в соответствии с требованиями клиентов

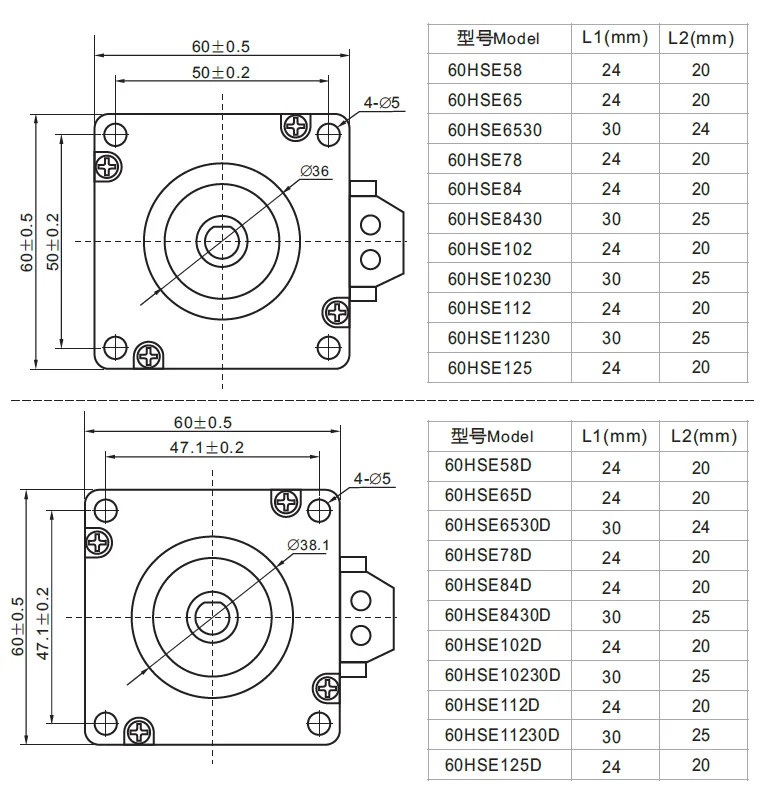

Размер: единица измерения = мм

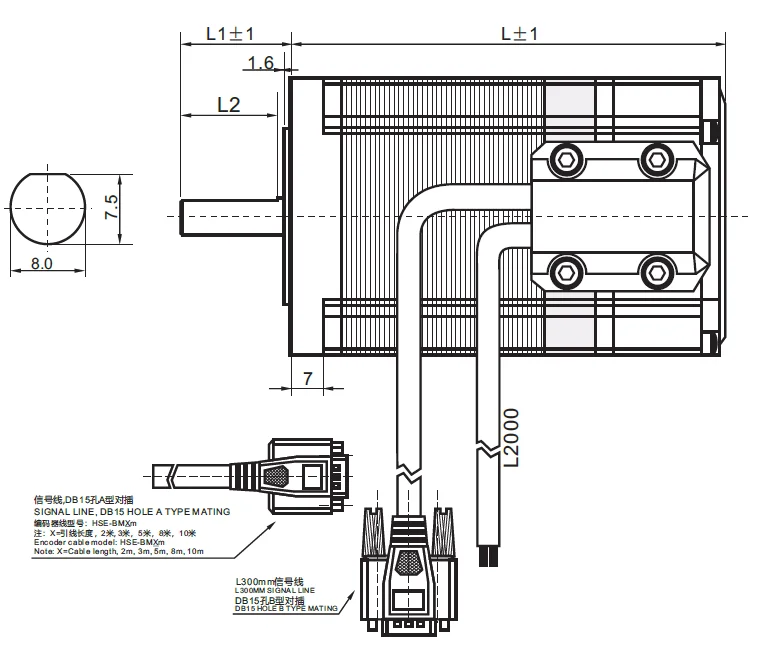

Соединение кодировщика

Булавка

2

3

1

13

11

12

Цвет

Красный

Белый

Черный

Синий

Желтый

Зеленый

Определение

VCC

GND

EA +

Еа-

EB +

EB-

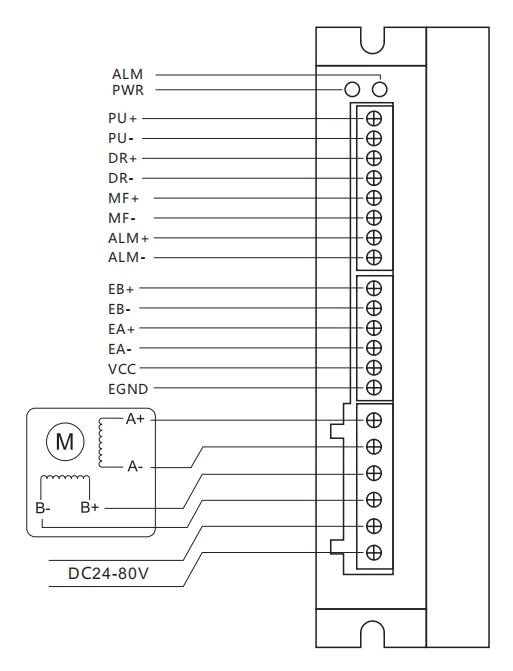

Подключение двигателя

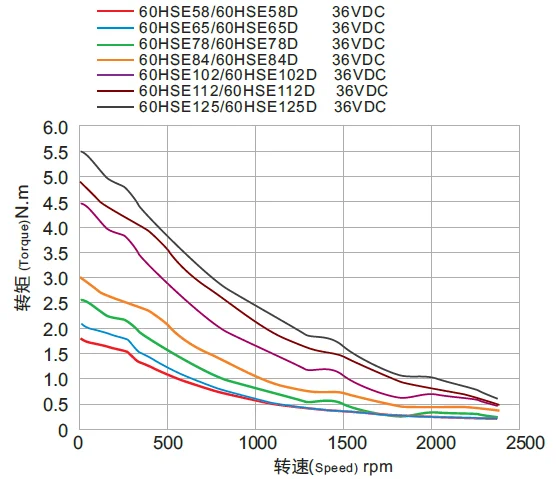

Характеристики частотно-крутящего момента

Меры предосторожности:

1. При установке/снятии деталей до конца вала двигателя не нажимайте сильно на вал, чтобы предотвратить повреждение кодировщика на другом конце вала.

2. Стремление защитить седло вала от вибрации, чтобы предотвратить повреждение подшипника.

2. Драйвер шагового двигателя с замкнутым контуром

HSE57

Особенности

1. 32-битная технология управления DSP

2. Ток можно устанавливать произвольно (0-6,0 а)

3. Адаптируется к замкнутым шаговым двигателям серии 42, 57 и 60

4. Частота отклика импульса составляет 200 кГц

5. Стандартный выбор 16-канальных микрошагов (200 ~ 51200 импульсов/об)

6. Электронный режим передачи (любое значение микрошага)

7. Защита от перегрузки по току, перегрева, перенапряжения и ошибки отслеживания

8. Может подключаться + 5-+ 24 В, когда он выше + 5 В, дополнительный резистор не требуется

Электрический индекс

Параметр

Минимум

Типичный

Максимум

Блок

Постоянный выходной ток

0

-

6,0

А

Входное напряжение (DC)

+ 24

-

+ 80

Vdc

Логический входной ток

7

10

20

Ма

Частота импульсов

0

-

200

КГц

Сопротивление изоляции

500

МОм

Ток кодировщика

50

Ма

Использование среды и параметров

Режим охлаждения

Радиатор охлаждается естественным образом (если температура окружающей среды слишком высокая, пожалуйста, используйте внешний охлаждающий вентилятор для рассеивания тепла)

Среда использования

Случай использования

Без пыли, масляных пятен и агрессивного газа

Температура

-10 ℃-50 ℃

Влажность

40-90% RH

Вибрация

5,9 m/s2Max

Температура хранения

-20 ℃-+ 80 ℃

Вес

300 г

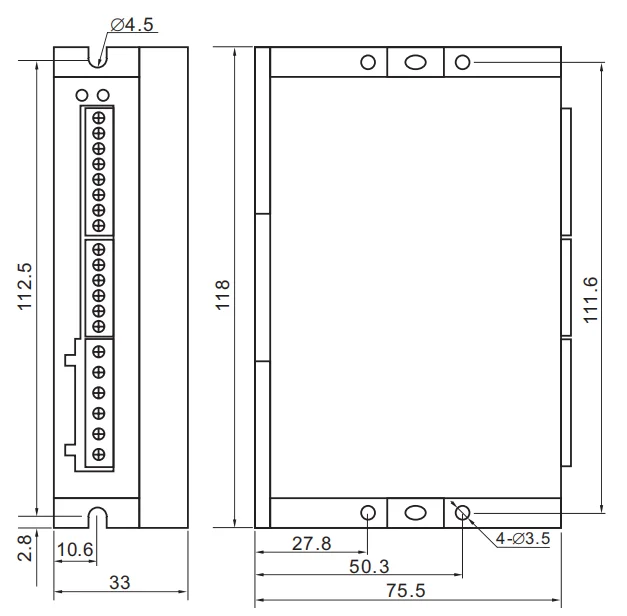

Единица измерения: мм

Примечание:

Держите водителя прохладным

(1) надежная рабочая температура драйвера обычно находится в пределах 60 °C, а рабочая температура двигателя-в пределах 80 °C;

(2) при установке драйвера установите его на вертикальную сторону, беречь от источника тепла. При необходимости Установите охлаждающий вентилятор на электрический шкаф.
